Bộ điều khiển cân Laumas WDESK-BL

Bộ điều khiển cân Laumas WDESK-BL – giới thiệu và nguồn gốc thương hiệu

Bộ điều khiển cân Laumas WDESK-BL là thiết bị hiển thị và quản lý cân chuyên dụng cho hệ thống cân xe, cân ô tô và cân cầu. Model WDESK-BL tiếp nhận tín hiệu từ load cell, chuyển đổi tín hiệu trọng lượng sang dữ liệu số, hiển thị kết quả cân và hỗ trợ các quy trình cân phương tiện như cân vào – cân ra, cân một lần, cân xe có rơ-moóc và cân xe nhiều khoang.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984, phát triển các dòng load cell, bộ hiển thị cân, bộ truyền tín hiệu cân và giải pháp điện tử cho nhiều hệ thống cân công nghiệp. WDESK-BL thuộc nhóm thiết bị được Laumas thiết kế tập trung cho ứng dụng weighbridge, giúp tích hợp việc đo trọng lượng, quản lý phương tiện, lưu dữ liệu và giao tiếp với hệ thống điều khiển.

Phiên bản BL sử dụng màn hình LCD 6 chữ số có đèn nền, phù hợp cho người vận hành cần quan sát trực tiếp giá trị cân và trạng thái hệ thống. Thiết bị có thể lắp trên bàn hoặc gắn tường, sử dụng vỏ ABS và các đầu nối D-SUB.

Ưu điểm và tính năng nổi bật của Laumas WDESK-BL

Điểm nổi bật của WDESK-BL là sự kết hợp giữa chức năng đo trọng lượng chính xác và các công cụ quản lý chuyên biệt cho cân xe tải, cân ô tô và cân cầu. Thiết bị không chỉ hiển thị khối lượng mà còn hỗ trợ tổ chức quy trình cân, quản lý tare, tổng khối lượng, giao tiếp với máy tính và điều khiển các thiết bị ngoại vi.

• Màn hình LCD bán chữ-số 6 chữ số, có đèn nền, chiều cao ký tự 20 mm và nhiều biểu tượng trạng thái giúp theo dõi quá trình vận hành.
• Bàn phím màng 19 phím hỗ trợ nhập dữ liệu và thao tác trực tiếp tại trạm cân.
• Hỗ trợ cân phương tiện theo nhiều quy trình: cân hai lần vào – ra, cân một lần, cân phương tiện có rơ-moóc và cân nhiều phần/khoang.
• Quản lý các lượt cân đầu vào đang mở, cơ sở dữ liệu tare đặt trước và chức năng cộng tổng.
• 2 cổng RS485 và 1 cổng RS232 phục vụ kết nối PLC, PC, màn hình phụ, máy in hoặc hệ thống thu thập dữ liệu.
• Hỗ trợ giao thức Modbus RTU, Laumas ASCII và truyền dữ liệu một chiều liên tục tùy cấu hình giao tiếp.
• Có 2 ngõ vào số cách ly quang PNP và 4 ngõ ra relay để tích hợp tín hiệu điều khiển, trạng thái hoặc hệ thống đèn giao thông tại trạm cân.
• Bộ chuyển đổi A/D độ phân giải 24 bit phục vụ xử lý tín hiệu load cell.
• Hỗ trợ hiệu chuẩn, zero, tare, preset tare và bộ lọc số để ổn định kết quả cân trong điều kiện tải dao động.
• Có tùy chọn Alibi Memory phục vụ lưu trữ dữ liệu cân khi ứng dụng yêu cầu truy xuất lại các giá trị đã ghi nhận.

Thông số và đặc tính chính

Hạng mục	Đặc tính
Loại thiết bị	Bộ hiển thị và quản lý cân chuyên dụng cho cân xe/cân cầu
Vỏ thiết bị	ABS
Kiểu lắp đặt	Đặt bàn hoặc gắn tường
Cấp bảo vệ	IP40 với đầu nối D-SUB
Màn hình	LCD bán chữ-số, 6 chữ số, có đèn nền, chiều cao ký tự 20 mm
Biểu tượng báo trạng thái	46 biểu tượng
Bàn phím	Bàn phím màng 19 phím
Nguồn cấp cho thiết bị	12–24 VDC ±10%, công suất tiêu thụ 6 W
Ngõ vào load cell	1 ngõ vào chuyên dụng; hỗ trợ load cell 4 hoặc 6 dây
Nguồn kích load cell	5 VDC, tối đa 120 mA
Số load cell hỗ trợ	Tối đa 8 load cell 350 Ω hoặc 16 load cell 700 Ω mắc song song
Bộ chuyển đổi A/D	24 bit, 16.000.000 điểm, tần số 4,8 kHz
Giao tiếp nối tiếp	2 x RS485 và 1 x RS232
Giao thức	Modbus RTU, Laumas ASCII hoặc truyền liên tục một chiều
I/O số	2 ngõ vào số PNP cách ly quang, 4 ngõ ra relay
Chứng nhận đo lường	OIML R 76:2006, Class III, tối đa 10.000 division, 0,2 µV/VSI

Chức năng, nguyên lý hoạt động và ứng dụng của Laumas WDESK-BL

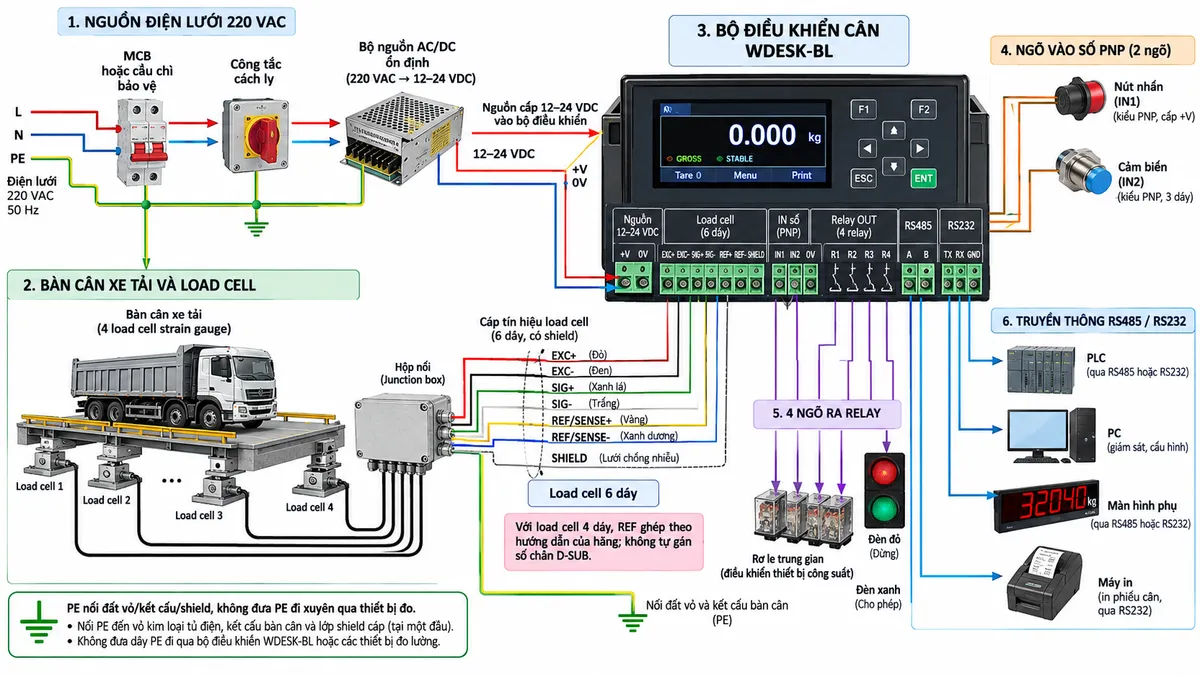

Kết nối WDESK-BL trong hệ thống cân xe

Trong một hệ thống điển hình, các load cell strain gauge được lắp dưới bàn cân xe. Khi xe đi lên bàn cân, tải trọng làm thay đổi tín hiệu điện của từng load cell. Nếu hệ thống sử dụng nhiều cảm biến, các load cell thường được tập trung qua junction box trước khi tín hiệu được đưa về ngõ vào load cell của WDESK-BL.

Thiết bị cung cấp nguồn kích thích cho load cell và tiếp nhận các đường tín hiệu EXCITATION, SIGNAL, REF/SENSE và shield theo loại load cell 4 dây hoặc 6 dây. Các đường tín hiệu cân cần được đi dây phù hợp, tách khỏi cáp động lực và nối đất hệ thống theo hướng dẫn kỹ thuật nhằm hạn chế nhiễu điện.

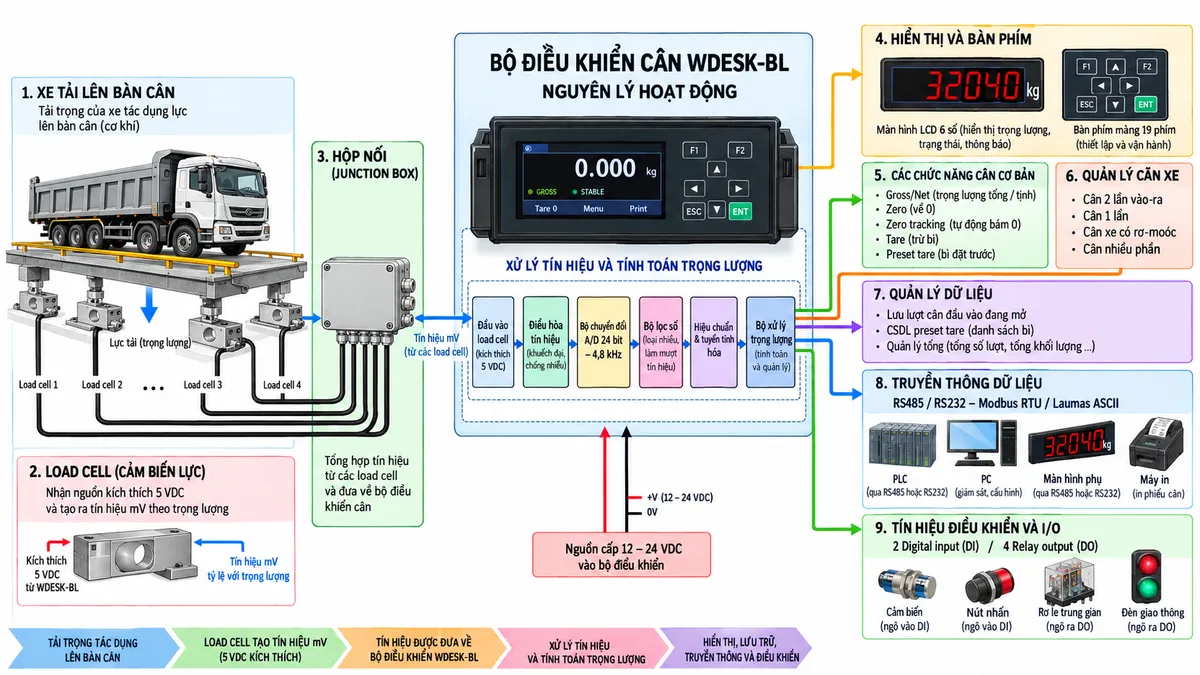

Nguyên lý xử lý tín hiệu trọng lượng

Khi tải trọng tác động lên load cell, cảm biến tạo ra tín hiệu điện mức mV tỷ lệ với trọng lượng. WDESK-BL tiếp nhận tín hiệu này, thực hiện điều hòa và chuyển đổi bằng bộ A/D 24 bit. Dữ liệu sau chuyển đổi được xử lý qua bộ lọc số và các thông số hiệu chuẩn để xác định giá trị trọng lượng thực tế.

Thiết bị hỗ trợ hiệu chuẩn lý thuyết hoặc hiệu chuẩn bằng tải mẫu, đồng thời thực hiện các chức năng zero, zero tracking, gross/net, tare và preset tare. Nhờ đó, bộ điều khiển có thể cung cấp giá trị cân phù hợp với từng giai đoạn của quy trình cân xe thay vì chỉ hiển thị tín hiệu thô từ load cell.

Quản lý quy trình cân xe

Đối với cân hai lần vào – ra, WDESK-BL ghi nhận lần cân đầu tiên của phương tiện và giữ thông tin lượt cân đang mở. Khi xe quay lại cân lần thứ hai, thiết bị sử dụng hai giá trị để phục vụ xác định lượng hàng giao hoặc nhận. Hệ thống có thể quản lý tối đa 254 lượt cân đầu vào đang mở.

Với phương tiện đã biết khối lượng tare, chức năng cân một lần cho phép sử dụng tare được lưu trước để giảm thao tác. Cơ sở dữ liệu của thiết bị hỗ trợ lưu và gọi lại tối đa 999 giá trị preset tare có bảo vệ bằng mật khẩu, thuận tiện cho các xe thường xuyên ra vào nhà máy.

WDESK-BL còn hỗ trợ quy trình cân xe có rơ-moóc và cân nhiều phần đối với các phương tiện hoặc tổ hợp phương tiện cần nhiều lần ghi nhận trọng lượng. Chức năng quản lý tổng giúp tổng hợp dữ liệu phục vụ kiểm soát lượng hàng xuất nhập.

Giao tiếp và điều khiển thiết bị ngoại vi

Dữ liệu trọng lượng sau xử lý có thể được gửi qua RS485 hoặc RS232 tới PLC, PC, phần mềm quản lý hoặc màn hình hiển thị phụ. Các giao thức Modbus RTU và Laumas ASCII giúp WDESK-BL dễ tích hợp vào hệ thống tự động hóa và phần mềm thu thập dữ liệu cân.

Bốn ngõ ra relay có thể được điều khiển theo setpoint hoặc thông qua giao thức truyền thông, phù hợp để giao tiếp với relay trung gian hay hệ thống đèn tín hiệu tại trạm cân. Hai ngõ vào số PNP cách ly quang cho phép hệ thống tiếp nhận các trạng thái bên ngoài theo cấu hình ứng dụng.

Thiết bị hỗ trợ một số dòng máy in như Epson TM-U295, Epson LX300, Custom Kube II và Laumas STAVT II. Phần mềm Instrument Manager có thể được dùng để quản lý tham số thiết bị; PROG DB phục vụ thu thập, lưu dữ liệu cân và JOLLYPRINT hỗ trợ tùy chỉnh nội dung in.

Ứng dụng điển hình

• Trạm cân ô tô tại nhà máy sản xuất và kho nguyên liệu.
• Cân xe tải xuất – nhập hàng tại trung tâm logistics.
• Cân cầu tại nhà máy xi măng, vật liệu xây dựng, khai khoáng và luyện kim.
• Quản lý xe chở nông sản, thức ăn chăn nuôi, hóa chất hoặc nguyên liệu rời.
• Hệ thống cân cần kết nối máy tính, PLC, máy in hoặc phần mềm lưu trữ dữ liệu.
• Trạm cân cần điều khiển đèn tín hiệu và quản lý quy trình phương tiện vào – ra.

Cam kết và nơi mua Bộ điều khiển cân Laumas WDESK-BL

Khi lựa chọn Laumas WDESK-BL chính hãng, việc xác định đúng phiên bản, cấu hình load cell, yêu cầu giao tiếp, thiết bị ngoại vi và phương án lắp đặt có vai trò quan trọng đối với độ ổn định của toàn bộ hệ thống cân xe.

Khách hàng có nhu cầu mua Bộ điều khiển cân Laumas WDESK-BL, tư vấn cấu hình cho cân ô tô hoặc lựa chọn thiết bị Laumas phù hợp có thể liên hệ thietbicodien để được hỗ trợ sản phẩm chính hãng, thông tin kỹ thuật và giải pháp kết nối phù hợp với hệ thống thực tế.

Câu hỏi thường gặp (FAQ)

Laumas WDESK-BL được thiết kế chủ yếu cho ứng dụng nào?

WDESK-BL được thiết kế chuyên cho cân xe và cân cầu, bao gồm cân hai lần vào – ra, cân một lần, cân xe có rơ-moóc và các quy trình cân phương tiện nhiều phần.

WDESK-BL có thể kết nối nhiều load cell không?

Có. Thiết bị hỗ trợ kết nối tối đa 8 load cell 350 Ω hoặc 16 load cell 700 Ω mắc song song. Với hệ thống cân cầu nhiều load cell, tín hiệu thường được tập trung qua junction box trước khi đưa tới bộ điều khiển.

WDESK-BL sử dụng loại màn hình nào?

Phiên bản BL sử dụng LCD bán chữ-số 6 chữ số có đèn nền, chiều cao ký tự 20 mm và có 46 biểu tượng báo trạng thái.

Laumas WDESK-BL có giao tiếp với PLC hoặc máy tính được không?

Có. Thiết bị có 2 cổng RS485 và 1 cổng RS232, hỗ trợ Modbus RTU, Laumas ASCII và chế độ truyền dữ liệu một chiều liên tục, phù hợp để kết nối PLC, PC hoặc các thiết bị ngoại vi tương thích.

Thiết bị có hỗ trợ quản lý xe thường xuyên vào trạm cân không?

Có. WDESK-BL hỗ trợ cơ sở dữ liệu preset tare với tối đa 999 giá trị có thể lưu và gọi lại, giúp giảm thao tác đối với các phương tiện có tare đã xác định trước.

WDESK-BL có thể quản lý cân vào và cân ra không?

Có. Đây là một trong các chức năng chính của thiết bị. WDESK-BL có thể lưu lượt cân đầu tiên, quản lý các lượt cân đầu vào đang mở và sử dụng dữ liệu khi phương tiện quay lại thực hiện lần cân tiếp theo.

WDESK-BL có ngõ ra để điều khiển đèn giao thông tại trạm cân không?

Có. Thiết bị có 4 ngõ ra relay và hỗ trợ chức năng traffic light. Khi thiết kế mạch thực tế, nên dùng relay trung gian hoặc mạch giao tiếp phù hợp với công suất của tải thay vì đấu tải công suất lớn trực tiếp vào ngõ ra của bộ điều khiển.

WDESK-BL có lưu được lịch sử giá trị cân không?

Thiết bị có tùy chọn Alibi Memory, cho phép lưu tới 10.000 giá trị cân khi hệ thống cần chức năng lưu trữ và truy xuất dữ liệu phù hợp với cấu hình ứng dụng.
