Bộ điều khiển cân Laumas WDESK-G

Bộ điều khiển cân Laumas WDESK-G – hiển thị đồ họa cho cân và định lượng

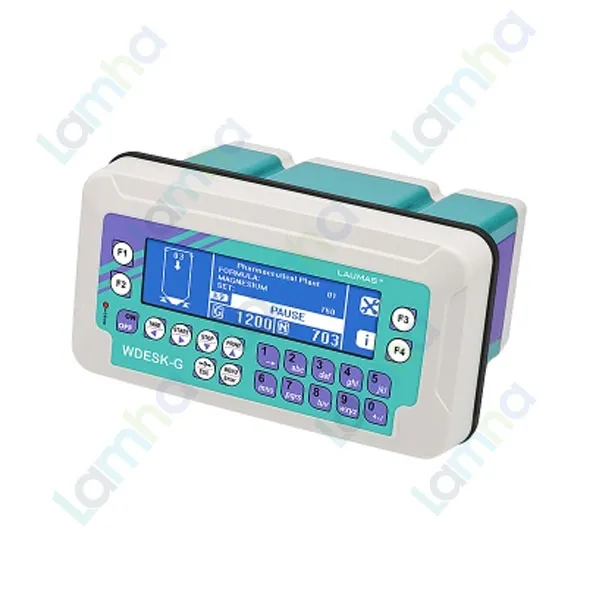

Bộ điều khiển cân Laumas WDESK-G là bộ chỉ thị và điều khiển cân công nghiệp có màn hình LCD đồ họa, được thiết kế cho các hệ thống cân, kiểm soát khối lượng và định lượng tự động. Sản phẩm thuộc dòng thiết bị điện tử cân của Laumas – thương hiệu Italia chuyên về load cell, bộ truyền tín hiệu cân, bộ hiển thị cân và giải pháp tự động hóa cân công nghiệp.

Điểm nổi bật của WDESK-G là màn hình đồ họa 240 x 64 pixel, bàn phím màng 21 phím, khả năng làm việc trực tiếp với load cell, nhiều ngõ vào/ra số và các giao diện truyền thông công nghiệp. Ngoài chương trình cân cơ bản, dòng WDESK-G còn có các cấu hình chương trình cho nạp liệu, xả liệu, định lượng nhiều sản phẩm và Multiprogram, phù hợp từ cân độc lập đến dây chuyền phối trộn tự động.

Ưu điểm và tính năng nổi bật của Laumas WDESK-G

• Màn hình LCD đồ họa 240 x 64 pixel có đèn nền, vùng hiển thị lớn giúp quan sát giá trị cân, trạng thái hệ thống, công thức và quá trình định lượng trực quan hơn.
• Vỏ ABS và nhiều kiểu lắp đặt gồm để bàn, treo tường, gắn cột hoặc lắp mặt tủ; phiên bản tiêu chuẩn P có cấp bảo vệ IP67.
• Bộ chuyển đổi A/D 24 bit kết hợp tốc độ chuyển đổi tới 300 lần/giây, thích hợp cho các ứng dụng cần theo dõi trọng lượng và điều khiển định lượng liên tục.
• Kết nối trực tiếp với tối đa 8 load cell 350 Ω mắc song song thông qua hộp nối phù hợp.
• Tích hợp RS232 và RS485, hỗ trợ Modbus RTU, Laumas ASCII và truyền dữ liệu một chiều liên tục.
• Có 3 ngõ vào số PNP cách ly quang và 5 ngõ ra relay ở cấu hình tiêu chuẩn; số lượng I/O khả dụng có thể thay đổi khi lắp một số tùy chọn.
• Hỗ trợ bộ lọc số để giảm ảnh hưởng dao động tải lên giá trị cân.
• Cho phép hiệu chuẩn lý thuyết bằng bàn phím hoặc hiệu chuẩn thực với quả cân mẫu; hỗ trợ tuyến tính hóa nhiều điểm.
• Các chức năng cân gồm zero, tự động zero khi khởi động, theo dõi zero, tare bán tự động, tare đặt trước, chuyển đổi khối lượng gross/net và ghi nhận giá trị peak.
• Chương trình BASE hỗ trợ đếm sản phẩm, cộng dồn khối lượng và kiểm tra thống kê hàng đóng gói.
• Các chương trình định lượng hỗ trợ quản lý công thức, dung sai, lượng rơi, định lượng chậm, tapping, dữ liệu sản xuất, tiêu hao và tồn kho tùy cấu hình.
• Hỗ trợ các tùy chọn mở rộng như WiFi, Ethernet TCP/IP, Modbus/TCP, Profinet IO, Ethernet/IP, Profibus DP, DeviceNet và CANopen tùy phiên bản.
• Có thể lựa chọn ngõ ra analog 16 bit dạng dòng hoặc điện áp để truyền giá trị cân tới PLC hay hệ thống điều khiển.
• Có tùy chọn USB phục vụ lưu dữ liệu, bàn phím PC hoặc đầu đọc mã vạch và tùy chọn Alibi Memory cho các ứng dụng phù hợp.

Thông số kỹ thuật chính

Thông số	Giá trị
Nguồn cấp tiêu chuẩn	12–24 VDC ±10%, 6 W; nguồn phải thuộc loại LPS hoặc Class 2
Tùy chọn nguồn AC	115–230 VAC, 50–60 Hz, 6 VA theo phiên bản đặt hàng
Load cell kết nối	Tối đa 8 load cell 350 Ω, kiểu 4 hoặc 6 dây
Nguồn kích load cell	5 VDC, tối đa 120 mA
Bộ chuyển đổi A/D	24 bit, 16.000.000 điểm, 4,8 kHz
Tốc độ chuyển đổi	Tối đa 300 lần/giây
Dải hiển thị	±999999
Màn hình	LCD đồ họa có đèn nền, 240 x 64 pixel, vùng hiển thị 133 x 39 mm
Bàn phím	Bàn phím màng 21 phím
Ngõ vào số	3 ngõ vào PNP cách ly quang, 5–24 VDC; còn 2 ngõ vào khi sử dụng tùy chọn analog
Ngõ ra relay	5 ngõ ra; còn 4 ngõ ra khi sử dụng tùy chọn analog
Truyền thông tiêu chuẩn	RS485 và RS232
Giao thức serial	Modbus RTU, Laumas ASCII hoặc truyền một chiều liên tục
Ngõ ra analog tùy chọn	16 bit; 0–20 mA, 4–20 mA, 0–10 V, 0–5 V, ±10 V hoặc ±5 V
Nhiệt độ làm việc	-20 đến +60 °C; một số phiên bản/chứng nhận có giới hạn riêng

Các kiểu kết nối và lắp đặt

WDESK-G được cung cấp với nhiều cấu hình cơ khí nhằm phù hợp với cách đi dây và vị trí lắp đặt. Phiên bản P tiêu chuẩn sử dụng cable gland và có cấp bảo vệ IP67; phiên bản Q sử dụng terminal tháo rời và có mặt trước IP67; phiên bản D sử dụng đầu nối D-SUB, có vỏ IP40 và mặt trước IP67. Ngoài ra còn có phiên bản X dành cho cấu hình ATEX zone 2–22 khi đáp ứng đầy đủ yêu cầu chứng nhận và lắp đặt tương ứng.

Chức năng, nguyên lý hoạt động và ứng dụng của WDESK-G

Nguyên lý thu nhận và xử lý tín hiệu cân

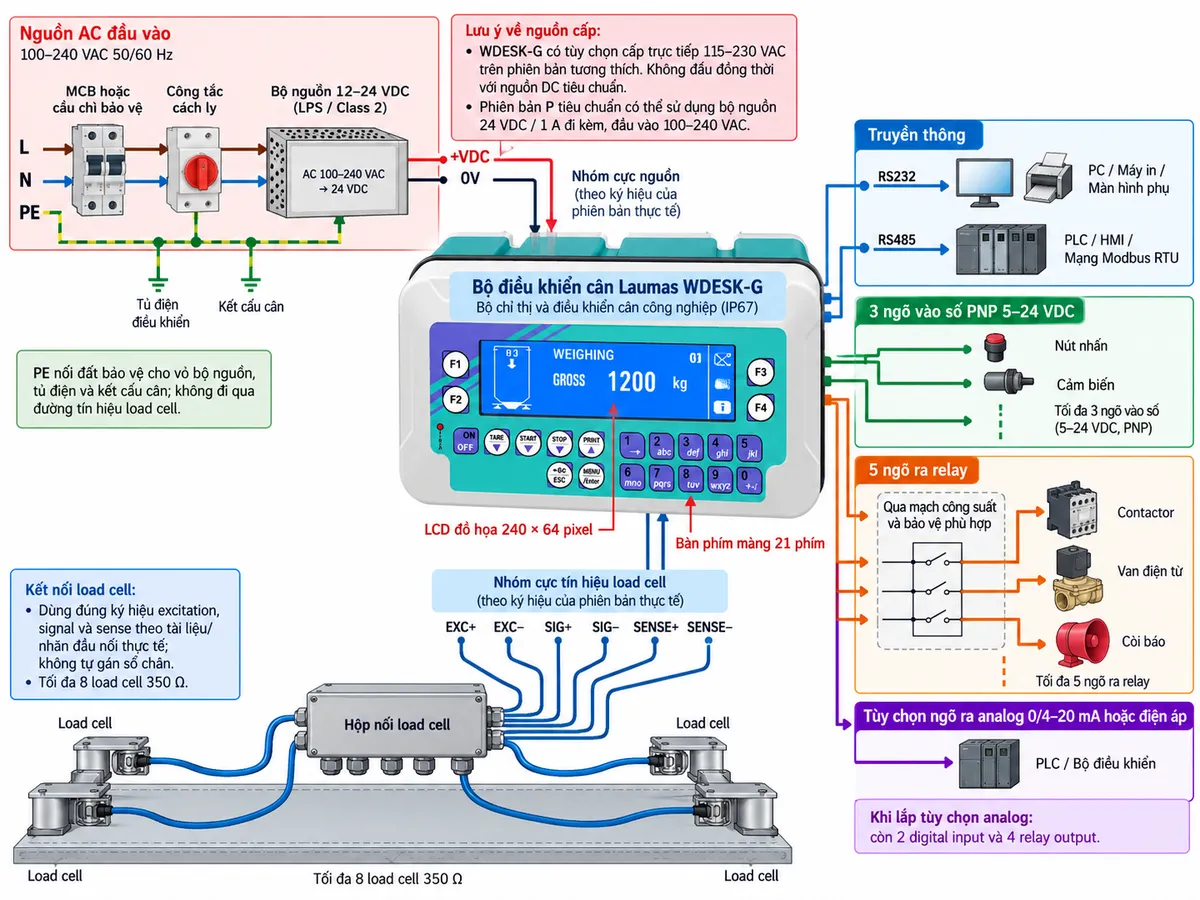

Trong một hệ thống cân điển hình, các load cell biến đổi lực hoặc khối lượng tác dụng lên kết cấu cân thành tín hiệu điện mức thấp. Tín hiệu từ một hoặc nhiều load cell được đưa vào ngõ vào chuyên dụng của Laumas WDESK-G. Bộ chuyển đổi A/D 24 bit bên trong số hóa tín hiệu, sau đó bộ xử lý áp dụng dữ liệu hiệu chuẩn, lọc số và các thiết lập cân để tính toán giá trị trọng lượng thực tế.

Giá trị sau xử lý được hiển thị trên màn hình LCD và đồng thời có thể được sử dụng để so sánh với setpoint, kích hoạt relay, truyền sang PLC qua giao tiếp serial hoặc chuyển thành tín hiệu analog khi máy được trang bị tùy chọn tương ứng.

Điều khiển setpoint và hệ thống tự động

Các giá trị trọng lượng có thể được so sánh với setpoint để điều khiển các ngõ ra relay. Nhờ đó WDESK-G có thể tham gia điều khiển van, cơ cấu nạp liệu, tín hiệu báo, relay trung gian hoặc contactor trong hệ thống cân. Khi cần tích hợp sâu hơn với dây chuyền, PLC có thể đọc trọng lượng và trạng thái thiết bị qua RS485/RS232 hoặc các tùy chọn fieldbus và Ethernet.

Cân cơ bản và kiểm tra sản phẩm

Ở chương trình BASE, thiết bị có thể thực hiện cân thông thường, cộng dồn trọng lượng, đếm sản phẩm và kiểm tra thống kê hàng đóng gói. Cơ sở dữ liệu sản phẩm có thể liên kết các giá trị tare và setpoint, giúp chuyển đổi nhanh giữa các loại sản phẩm trong quá trình vận hành.

Định lượng và phối trộn theo công thức

Đối với các cấu hình chương trình batching, WDESK-G có thể quản lý quá trình nạp hoặc xả vật liệu dựa trên giá trị trọng lượng thực tế. Các chức năng như tính lượng rơi tự động, kiểm soát sai số dung sai, nạp chậm và tapping giúp cải thiện độ ổn định ở giai đoạn cuối của chu trình định lượng.

Tùy chương trình được lựa chọn, thiết bị hỗ trợ tối đa 99 công thức định lượng và các cấu hình LOAD, UNLOAD, 3 PRODUCTS, 6 PRODUCTS, 14 PRODUCTS hoặc Multiprogram. Điều này giúp WDESK-G phù hợp với hệ thống silo, bồn cân, cân phễu, trạm phối trộn, đóng bao và dây chuyền định lượng nhiều thành phần.

Kết nối giám sát và quản lý dữ liệu

RS485 và RS232 cho phép thiết bị giao tiếp với PLC, máy tính, màn hình lặp hoặc máy in. Khi sử dụng tùy chọn Ethernet TCP/IP hoặc WiFi tương thích, WDESK-G có thể kết hợp với ứng dụng web tích hợp để giám sát và quản lý cân từ xa. Các tùy chọn USB và phần mềm tương thích của Laumas còn hỗ trợ lưu trữ và xử lý dữ liệu cân, dữ liệu định lượng và cảnh báo.

Cam kết và nơi mua Bộ điều khiển cân Laumas WDESK-G

Khi lựa chọn Bộ điều khiển cân Laumas WDESK-G, cần xác định đúng chương trình vận hành, kiểu đầu nối P/Q/D/X, nguồn cấp, số lượng load cell, giao thức truyền thông và các tùy chọn analog, Ethernet, fieldbus hoặc USB ngay từ giai đoạn thiết kế. Việc lựa chọn đúng cấu hình giúp thiết bị tương thích với hệ thống cân hiện hữu và tránh phát sinh thay đổi phần cứng khi triển khai.

Để mua Laumas WDESK-G chính hãng, được hỗ trợ lựa chọn cấu hình phù hợp với load cell, PLC và hệ thống định lượng thực tế, khách hàng có thể liên hệ thietbicodien để được tư vấn sản phẩm và giải pháp kỹ thuật.

Câu hỏi thường gặp (FAQ)

Laumas WDESK-G dùng để làm gì?

WDESK-G là bộ chỉ thị và điều khiển cân dùng để nhận tín hiệu load cell, hiển thị trọng lượng, thực hiện các chức năng cân và điều khiển quá trình định lượng. Thiết bị có thể hoạt động độc lập hoặc kết nối PLC, máy tính và các hệ thống giám sát công nghiệp.

WDESK-G có thể kết nối bao nhiêu load cell?

Thiết bị hỗ trợ kết nối tới 8 load cell 350 Ω dạng 4 hoặc 6 dây mắc song song thông qua hộp nối phù hợp. Khi thiết kế cần kiểm tra tổng trở, cách đi dây, chiều dài cáp và yêu cầu hiệu chuẩn của toàn hệ thống.

WDESK-G có RS485 và Modbus RTU không?

Có. Thiết bị tích hợp RS485 và RS232, trong đó giao tiếp serial hỗ trợ Modbus RTU, giao thức Laumas ASCII và chế độ truyền dữ liệu một chiều liên tục.

WDESK-G có thể xuất tín hiệu 4–20 mA về PLC không?

Có khi trang bị tùy chọn analog output 16 bit. Tùy chọn này hỗ trợ 0–20 mA, 4–20 mA và nhiều dải điện áp. Khi lắp analog output, số I/O số khả dụng giảm từ 3 xuống 2 ngõ vào và từ 5 xuống 4 ngõ ra relay.

WDESK-G có dùng được cho hệ thống phối trộn nhiều nguyên liệu không?

Có. Dòng WDESK-G có các chương trình dành cho nạp, xả và định lượng 3, 6 hoặc 14 sản phẩm, đồng thời có cấu hình Multiprogram. Các chương trình batching hỗ trợ quản lý công thức, dung sai, lượng rơi, tiêu hao, sản xuất và tồn kho tùy cấu hình.

WDESK-G sử dụng nguồn điện nào?

Thông thường thiết bị sử dụng 12–24 VDC và yêu cầu nguồn LPS hoặc Class 2. Laumas cũng cung cấp tùy chọn 115–230 VAC cho các phiên bản tương thích, vì vậy cần đặt đúng mã nguồn ngay từ khi chọn thiết bị.

WDESK-G có thể lắp ngoài môi trường công nghiệp bụi hoặc ẩm không?

Phiên bản P tiêu chuẩn có cấp bảo vệ IP67 và phù hợp cho nhiều vị trí lắp đặt công nghiệp khi thi công đúng yêu cầu về cable gland, đầu nối và độ kín. Phiên bản Q và D có cấp bảo vệ khác nhau giữa mặt trước và toàn bộ vỏ, vì vậy phải chọn đúng phiên bản theo vị trí lắp đặt thực tế.

WDESK-G có phù hợp cho ứng dụng cân thương mại không?

Laumas cung cấp các cấu hình WDESK-G có phê duyệt đo lường như OIML R76 và các chứng nhận liên quan tùy thị trường. Với ứng dụng yêu cầu cân hợp pháp cho thương mại, cần lựa chọn đúng phiên bản được chứng nhận và thực hiện kiểm định theo quy định tại nơi sử dụng.
