Bộ điều khiển cân Laumas WINOX-2G

Bộ điều khiển cân Laumas WINOX-2G – điều khiển cân và định lượng công nghiệp

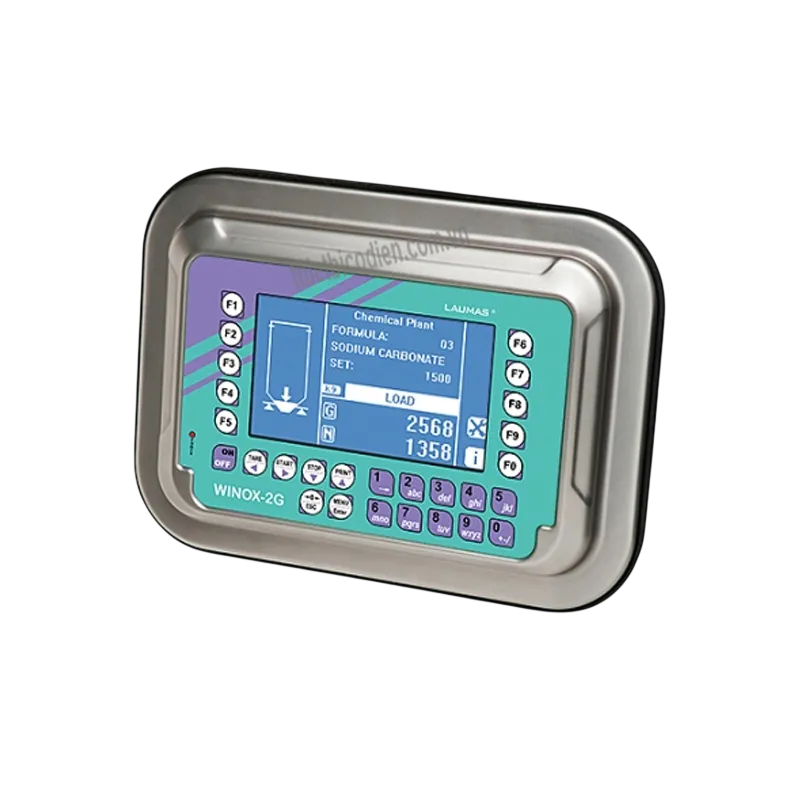

Bộ điều khiển cân Laumas WINOX-2G là thiết bị hiển thị, xử lý và điều khiển cân công nghiệp thuộc dòng thiết bị điện tử cân của Laumas Elettronica, thương hiệu chuyên về load cell và hệ thống cân đến từ Italia. Model WINOX-2G được thiết kế cho các ứng dụng cân, định lượng, nạp liệu, xả liệu và phối trộn nhiều thành phần, đồng thời cung cấp giao diện vận hành trực quan trên màn hình LCD đồ họa kích thước lớn.

Thiết bị sử dụng vỏ thép không gỉ AISI 304, cấp bảo vệ IP68, phù hợp với môi trường nhà máy có bụi, độ ẩm hoặc yêu cầu vệ sinh thường xuyên. WINOX-2G có thể lắp trên tường, bảng điều khiển, cột hoặc bàn, giúp linh hoạt khi tích hợp vào cân bồn, cân phễu, silo, hệ thống đóng bao và dây chuyền định lượng tự động.

Nguồn gốc và định hướng sản phẩm Laumas

Laumas phát triển các giải pháp điện tử cân, load cell, bộ truyền tín hiệu và thiết bị điều khiển phục vụ tự động hóa công nghiệp. WINOX-2G kết hợp chức năng của một bộ chỉ thị trọng lượng với khả năng xử lý logic định lượng, giao tiếp PLC và điều khiển ngõ ra, nhờ đó có thể đảm nhiệm nhiều bài toán cân mà không cần xây dựng toàn bộ chức năng cân từ đầu trên PLC.

Ưu điểm và tính năng nổi bật của Laumas WINOX-2G

Điểm mạnh của WINOX-2G là khả năng kết hợp xử lý tín hiệu load cell tốc độ cao, màn hình đồ họa lớn, chương trình định lượng tích hợp và nhiều phương thức giao tiếp công nghiệp trong một thiết bị có kết cấu chắc chắn.

• Vỏ inox AISI 304 IP68 hỗ trợ sử dụng trong môi trường công nghiệp có bụi và nước; tùy chọn mức bảo vệ cao hơn có thể được cung cấp theo cấu hình của hãng.
• Màn hình LCD đồ họa có đèn nền, vùng hiển thị 128 x 75 mm với độ phân giải 240 x 128 pixel, thuận tiện theo dõi trạng thái cân và quá trình định lượng.
• Bàn phím màng 27 phím giúp nhập tham số, công thức và thao tác trực tiếp tại máy.
• Bộ chuyển đổi A/D 24 bit, 4,8 kHz tiếp nhận và số hóa tín hiệu mV từ load cell để phục vụ xử lý trọng lượng.
• Hỗ trợ các chương trình cân cơ bản, nạp liệu, xả liệu và định lượng nhiều sản phẩm; hệ thống Multiprogram có thể quản lý tối đa 99 công thức.
• Tích hợp RS232 và RS485, hỗ trợ Modbus RTU và giao thức ASCII của Laumas để kết nối PLC, máy tính hoặc thiết bị ngoại vi.
• Có các ngõ vào số và ngõ ra relay phục vụ nút nhấn, cảm biến, điều khiển van, vít tải, contactor hoặc relay trung gian.
• Có thể mở rộng các mạng công nghiệp như Profibus DP, DeviceNet, CANopen, Profinet IO, Modbus/TCP và Ethernet/IP tùy cấu hình.
• Tùy chọn Ethernet TCP/IP cho phép tích hợp quản lý từ xa qua hệ thống mạng.
• Có thể tùy chọn ngõ ra analog 16 bit, lưu dữ liệu USB, đầu đọc mã vạch, bộ nhớ Alibi và các cấu hình chuyên dụng khác.

Thông số kỹ thuật tiêu biểu

Hạng mục	Thông số
Nguồn cấp tiêu chuẩn	12–24 VDC ±10%
Công suất tiêu thụ	6 W
Nguồn cấp tùy chọn phiên bản P	115/230 VAC, 50/60 Hz, 6 VA
Số load cell	Tối đa 8 load cell 350 Ω, loại 4 hoặc 6 dây
Nguồn kích load cell	5 VDC / 120 mA
Dải đo tín hiệu	±39 mV
Độ nhạy load cell sử dụng	±7 mV/V
Bộ chuyển đổi A/D	24 bit, 16.000.000 điểm, 4,8 kHz
Tốc độ chuyển đổi	300 lần/giây
Dải hiển thị	±999999
Màn hình	LCD đồ họa có đèn nền, 128 x 75 mm, 240 x 128 pixel
Giao tiếp tiêu chuẩn	RS232 và RS485; Modbus RTU / Laumas ASCII
I/O tiêu chuẩn	3 ngõ vào số, 5 ngõ ra relay
Cấp bảo vệ	IP68; tùy chọn IPX9K
Kích thước thân thiết bị	206 x 286 x 108 mm

Chức năng, nguyên lý hoạt động và ứng dụng WINOX-2G

Kết nối load cell, nguồn và thiết bị điều khiển

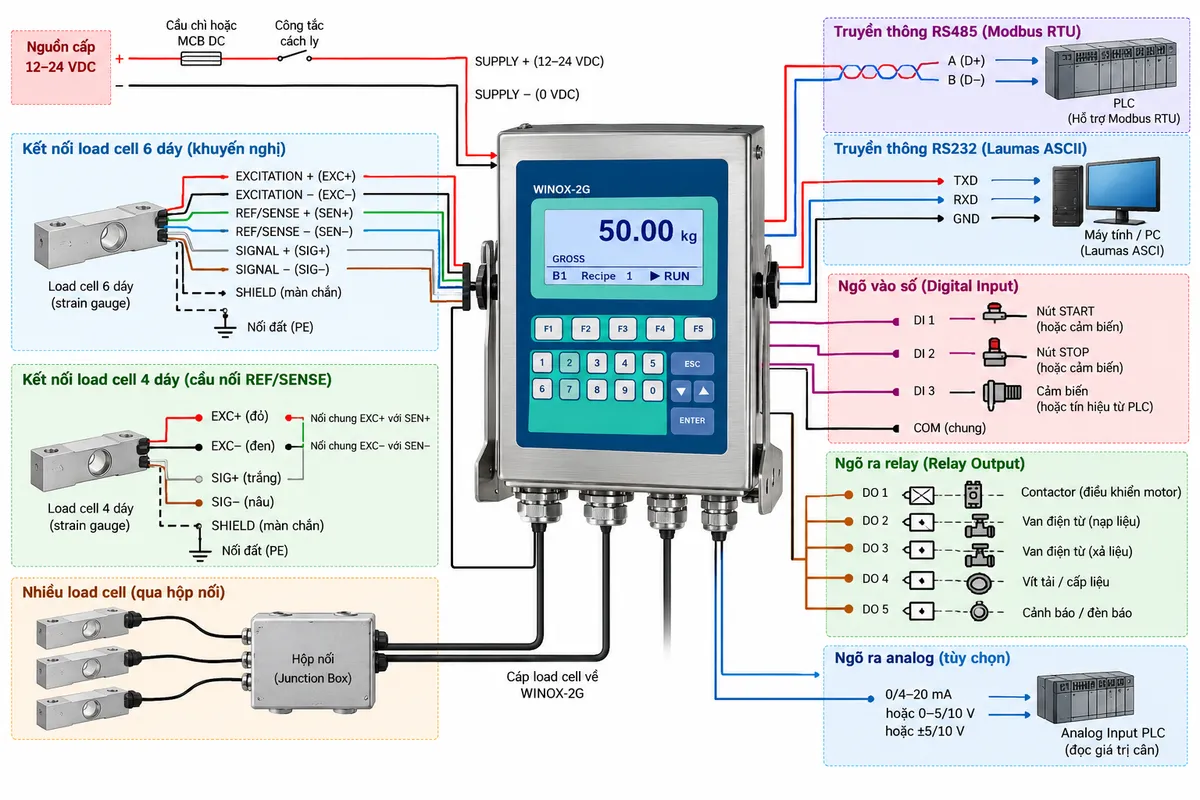

Trong một hệ thống điển hình, một hoặc nhiều load cell strain gauge được lắp dưới bồn, phễu, silo hoặc bàn cân. Các load cell có thể được ghép qua hộp nối trước khi đưa tín hiệu về WINOX-2G. Thiết bị cung cấp nguồn kích cho cầu đo load cell và nhận các đường SIGNAL; với load cell 6 dây còn sử dụng các đường REF/SENSE để bù ảnh hưởng sụt áp trên cáp.

Nguồn cấp cho bộ điều khiển cần đi qua thiết bị bảo vệ và cách ly phù hợp trước khi vào các cực SUPPLY. RS232 hoặc RS485 được sử dụng để trao đổi dữ liệu với PLC, HMI hoặc máy tính. Các digital input có thể nhận lệnh điều khiển từ nút nhấn, cảm biến hoặc PLC; các relay output nên điều khiển relay trung gian, contactor hoặc cơ cấu chấp hành phù hợp thay vì cấp trực tiếp cho tải công suất lớn.

Nguyên lý xử lý tín hiệu cân

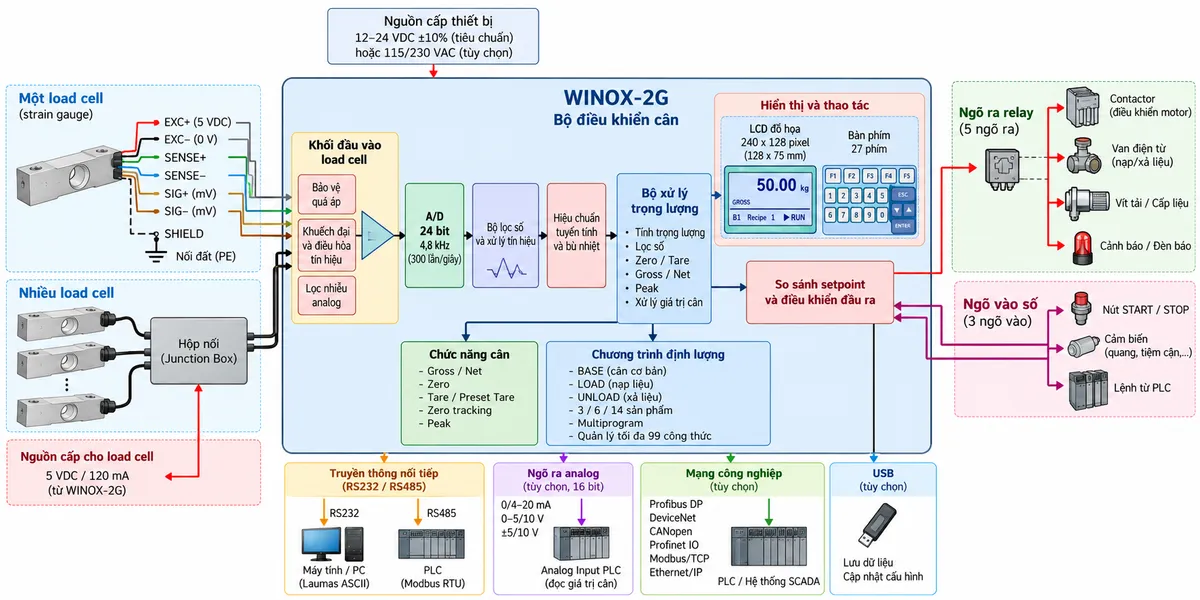

Khi tải trọng tác động lên load cell, cầu điện trở strain gauge tạo ra tín hiệu điện mức mV tỷ lệ với lực tác dụng. WINOX-2G cấp nguồn kích cho load cell, tiếp nhận tín hiệu này và đưa qua phần điều hòa tín hiệu trước khi số hóa bằng A/D 24 bit. Giá trị số sau đó được xử lý, lọc và hiệu chuẩn để chuyển thành giá trị trọng lượng hiển thị cho người vận hành.

Bộ xử lý của WINOX-2G thực hiện các chức năng cân như gross/net, zero và tare, đồng thời sử dụng giá trị trọng lượng để so sánh với các ngưỡng hoặc tham số của chương trình định lượng. Dựa trên trạng thái quá trình, thiết bị điều khiển các relay để vận hành van, vít tải hoặc hệ thống cấp/xả liệu thông qua mạch điều khiển trung gian.

Điều khiển định lượng và công thức

WINOX-2G hỗ trợ nhiều chế độ chương trình phù hợp từ cân đơn giản đến batching tự động. Chế độ LOAD có thể sử dụng để nạp nguyên liệu đến giá trị đặt; UNLOAD phù hợp với quá trình xả một lượng xác định; các chương trình 3, 6 hoặc 14 sản phẩm phục vụ phối trộn nhiều nguyên liệu. Cấu hình Multiprogram mở rộng khả năng quản lý quy trình và lưu tối đa 99 công thức.

Trong quá trình định lượng, trọng lượng đo được liên tục được đưa về bộ xử lý. Bộ điều khiển so sánh giá trị thực tế với mục tiêu của công thức, điều khiển các đầu ra tương ứng và cập nhật trạng thái trên màn hình. Dữ liệu cũng có thể được truyền tới PLC hoặc máy tính qua giao tiếp truyền thông, hoặc được mở rộng bằng các tùy chọn mạng công nghiệp.

Ứng dụng điển hình

Nhờ khả năng vừa đo trọng lượng vừa thực hiện logic định lượng, bộ điều khiển cân và batching WINOX-2G phù hợp với cân bồn, cân silo, cân phễu, hệ thống nạp/xả nguyên liệu, đóng bao, phối trộn nhiều thành phần và các dây chuyền sản xuất cần trao đổi dữ liệu cân với PLC hoặc hệ thống giám sát.

• Cân bồn, cân tank và cân silo trong nhà máy.
• Định lượng nguyên liệu rắn hoặc lỏng theo khối lượng.
• Nạp nguyên liệu đến giá trị đặt và xả theo khối lượng yêu cầu.
• Hệ thống batching nhiều thành phần theo công thức.
• Cân kiểm tra, cân tổng và các trạm cân tích hợp PLC.
• Dây chuyền cần lưu, truyền hoặc giám sát dữ liệu cân qua mạng công nghiệp.

Cam kết và nơi mua Bộ điều khiển cân Laumas WINOX-2G

Khi lựa chọn Laumas WINOX-2G chính hãng, việc xác định đúng chương trình cân, kiểu đầu nối, nguồn cấp và các tùy chọn truyền thông là rất quan trọng vì WINOX-2G có nhiều phiên bản và cấu hình mở rộng khác nhau. Cấu hình phù hợp giúp thiết bị tương thích với load cell, PLC, cơ cấu chấp hành và kiến trúc mạng của hệ thống hiện có.

Khách hàng có nhu cầu mua Bộ điều khiển cân Laumas WINOX-2G, lựa chọn cấu hình hoặc cần tư vấn tích hợp hệ thống cân có thể liên hệ thietbicodien để được hỗ trợ sản phẩm chính hãng, đối chiếu đúng model và lựa chọn tùy chọn phù hợp với ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

Laumas WINOX-2G dùng để làm gì?

WINOX-2G dùng để tiếp nhận tín hiệu từ load cell, tính toán và hiển thị trọng lượng, đồng thời thực hiện các chức năng điều khiển cân, nạp liệu, xả liệu và định lượng nhiều thành phần.

WINOX-2G có phù hợp với cân bồn và silo không?

Có. Thiết bị phù hợp cho cân bồn, cân phễu và cân silo, đặc biệt khi hệ thống cần điều khiển quá trình nạp hoặc xả nguyên liệu dựa trên trọng lượng.

WINOX-2G có thể kết nối bao nhiêu load cell?

Theo thông số kỹ thuật của dòng thiết bị, WINOX-2G có thể làm việc với tối đa 8 load cell 350 Ω loại 4 hoặc 6 dây khi cấu hình hệ thống đáp ứng yêu cầu của nhà sản xuất.

WINOX-2G có giao tiếp được với PLC không?

Có. Thiết bị có RS232 và RS485 tiêu chuẩn, hỗ trợ Modbus RTU và Laumas ASCII. Ngoài ra có thể lựa chọn các giao thức Ethernet và fieldbus tùy cấu hình để tích hợp với hệ thống tự động hóa.

WINOX-2G có điều khiển định lượng nhiều nguyên liệu không?

Có. Ngoài chương trình cân cơ bản, WINOX-2G có các chế độ LOAD, UNLOAD và chương trình định lượng 3, 6 hoặc 14 sản phẩm; Multiprogram hỗ trợ quản lý tối đa 99 công thức.

WINOX-2G có ngõ ra 4–20 mA không?

Có thể trang bị tùy chọn ngõ ra analog 16 bit với các dải 0/4–20 mA, 0–5/10 V và ±5/10 V. Đây là tùy chọn đặt hàng, vì vậy cần xác định trước khi chọn mã cấu hình.

Vỏ IP68 của WINOX-2G có lợi ích gì?

Cấp bảo vệ IP68 giúp thiết bị phù hợp hơn với môi trường công nghiệp có bụi và nước so với các bộ chỉ thị cân có kết cấu mở. Việc lắp đặt đầu cáp, đầu nối và phụ kiện vẫn phải tuân theo hướng dẫn của hãng để duy trì mức bảo vệ của hệ thống.

Có thể sử dụng WINOX-2G trong khu vực nguy hiểm cháy nổ không?

Laumas có cấu hình WINOX-2G tùy chọn dành cho ứng dụng ATEX-IECEx, trong đó hãng công bố phiên bản cho khu vực zone 2 và zone 22. Khi sử dụng trong môi trường này phải lựa chọn đúng phiên bản được chứng nhận thay vì sử dụng thiết bị tiêu chuẩn.
