Bộ điều khiển cân Laumas WINOX-BGE

Bộ điều khiển cân Laumas WINOX-BGE – bộ chỉ thị cân cầu xe chuyên dụng

Bộ điều khiển cân Laumas WINOX-BGE là bộ chỉ thị trọng lượng đồ họa được thiết kế chuyên biệt cho hệ thống cân cầu xe, cân ô tô và các trạm cân cần quản lý dữ liệu phương tiện. Thiết bị kết hợp chức năng đo trọng lượng từ load cell với cơ sở dữ liệu, quy trình cân xe, in phiếu, đọc mã vạch, điều khiển đèn giao thông và truyền dữ liệu tới PLC/PC qua nhiều chuẩn truyền thông. cite>1. Giới thiệu và nguồn gốc thương hiệu Laumas WINOX-BGE

Laumas là thương hiệu Italia chuyên về hệ thống cân điện tử công nghiệp, được Luciano Consonni thành lập tại Parma năm 1984. Hãng phát triển các dòng load cell, bộ chỉ thị trọng lượng, bộ truyền tín hiệu cân và giải pháp điện tử phục vụ tự động hóa cân công nghiệp. Các dòng thiết bị điện tử cân của Laumas được phát triển theo định hướng Made in Italy. cite

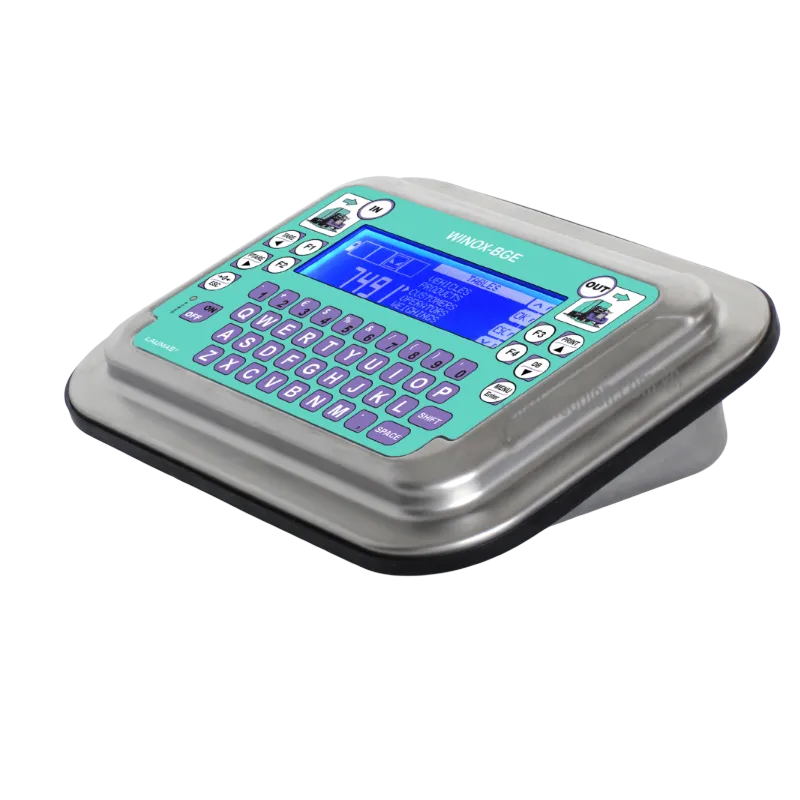

WINOX-BGE thuộc nhóm bộ chỉ thị cân cầu xe của Laumas, sử dụng vỏ thép không gỉ AISI 304 dạng để bàn, màn hình LCD đồ họa có đèn nền và bàn phím màng 52 phím. Thiết bị tích hợp đồng hồ thời gian thực, giao tiếp Ethernet, USB, RS232, RS485 cùng các ngõ vào số và relay để xây dựng một trạm cân xe hoàn chỉnh mà không chỉ dừng ở chức năng hiển thị trọng lượng. điểm và tính năng nổi bật của Laumas WINOX-BGE

Quản lý quy trình cân xe ngay trên bộ chỉ thị

Điểm nổi bật của bộ điều khiển cân cầu xe WINOX-BGE là khả năng xử lý nhiều quy trình cân phương tiện như cân hai lần khi xe vào và ra, cân một lần, cân xe có rơ-moóc và cân nhiều lần cho xe nhiều khoang. Thiết bị có thể quản lý các lượt cân đang mở, lưu thông tin xe và tare đặt trước, đồng thời liên kết dữ liệu sản phẩm, khách hàng và người vận hành. đa dạng

WINOX-BGE được trang bị Ethernet TCP/IP, USB, RS485 và RS232, nhờ đó dễ kết nối với PLC, PC, màn hình phụ, máy in, đầu đọc mã vạch hoặc thiết bị lưu trữ USB. Các cổng nối tiếp hỗ trợ Modbus RTU, Laumas ASCII và chế độ truyền một chiều liên tục, phù hợp cả hệ thống cân độc lập lẫn trạm cân tích hợp vào mạng điều khiển của nhà máy. từ load cell được đưa tới bộ chuyển đổi A/D 24 bit, 4,8 kHz. Bộ lọc số giúp giảm ảnh hưởng của dao động tải trước khi dữ liệu được sử dụng để tính toán và hiển thị trọng lượng. WINOX-BGE hỗ trợ hiệu chuẩn lý thuyết bằng bàn phím hoặc hiệu chuẩn thực bằng tải chuẩn, đồng thời cho phép tuyến tính hóa phép đo tối đa 5 điểm.ỗ trợ junction box và hệ thống nhiều load cell

Thiết bị có thể làm việc với tối đa 8 load cell 350 Ω hoặc 16 load cell 700 Ω mắc song song thông qua junction box. Khi kết hợp intelligent junction box hoặc thiết bị đa kênh tương thích, hệ thống có thể mở rộng sang các chức năng như cân bằng số từng kênh, phân tích phân bố tải và hỗ trợ chẩn đoán tình trạng kết nối load cell. citeều khiển thiết bị ngoại vi tại trạm cân

Năm ngõ ra relay cho phép WINOX-BGE tham gia trực tiếp vào logic vận hành của trạm cân, điển hình là điều khiển đèn giao thông hoặc gửi trạng thái tới mạch điều khiển bên ngoài. Ba ngõ vào số PNP cách ly quang hỗ trợ tiếp nhận tín hiệu trạng thái từ hệ thống. Khi tải bên ngoài vượt khả năng tiếp điểm của bộ chỉ thị, relay trung gian hoặc phần tử đóng cắt phù hợp cần được sử dụng thay vì cấp tải công suất trực tiếp qua ngõ relay của thiết bị. Thông tin Nguồn cấp thiết bị 12–24 VDC ±10% Công suất tiêu thụ 6 W Load cell hỗ trợ Tối đa 8 load cell 350 Ω hoặc 16 load cell 700 Ω, loại 4/6 dây Nguồn kích load cell 5 VDC / 120 mA Bộ chuyển đổi A/D 24 bit, 16.000.000 điểm, 4,8 kHz Tốc độ chuyển đổi 300 lần/giây Dải hiển thị ±999999 Bộ lọc số 10 mức; tốc độ đọc 5–300 Hz Màn hình LCD đồ họa có đèn nền, 240 x 64 pixel, vùng hiển thị 133 x 39 mm Bàn phím Bàn phím màng 52 phím Ngõ vào số 3 ngõ vào cách ly quang PNP, 5–24 VDC Ngõ ra 5 relay Cổng nối tiếp 2 x RS485 và 2 x RS232 Kết nối mạng và USB 1 Ethernet TCP/IP và 2 USB Chuẩn đo lường OIML R76:2006, Class III, tối đa 10.000 khoảng chia trong cấu hình được phê duyệt

Các thông số trên được dùng để lựa chọn và thiết kế hệ thống; cấu hình đo lường hợp pháp và giới hạn sử dụng thực tế cần tuân theo phiên bản thiết bị, chứng nhận và tài liệu kỹ thuật tương ứng. citeturn động và ứng dụng của WINOX-BGE

Sơ đồ đấu dây và kết nối hệ thống

Trong một trạm cân điển hình, các load cell của bàn cân xe được đấu song song qua junction box rồi đưa tín hiệu về ngõ vào load cell chuyên dụng của WINOX-BGE. Với load cell analog 4 hoặc 6 dây, sơ đồ cần thể hiện riêng các đường kích thích, tín hiệu đo và đường sense theo đúng sơ đồ chân D-SUB do Laumas quy định; không nên tự suy đoán số chân connector khi chưa đối chiếu manual của đúng phiên bản thiết bị.

Nguồn DC cho bộ chỉ thị phải được lấy từ nguồn ổn áp phù hợp. Tài liệu Laumas cho biết thiết bị làm việc ở 12–24 VDC và có bộ nguồn ổn áp đi kèm loại 24 VDC/1 A với đầu vào 100–240 VAC. Khi đưa nguồn AC tới bộ nguồn, nên bố trí thiết bị bảo vệ và cách ly ở phía nguồn theo tiêu chuẩn của tủ điện. cite điều khiển cân Laumas WINOX-BGE trên nền trắng dạng ngang: bên trái là nguồn điện lưới L-N-PE đi qua cầu chì hoặc MCB và công tắc cách ly tới bộ nguồn ổn áp kèm theo 100–240 VAC/24 VDC, sau đó cấp nguồn DC cho WINOX-BGE; không đưa PE qua bộ điều khiển cân. Phía cân xe gồm tối đa 8 load cell 350 Ω hoặc 16 load cell 700 Ω, loại 4/6 dây, đấu qua junction box rồi tới cổng D-SUB load cell của WINOX-BGE; thể hiện các nhóm tín hiệu EXC+/EXC-, SIGNAL+/SIGNAL- và REF/SENSE+/REF/SENSE- nhưng không tự gán số chân D-SUB nếu tài liệu hãng không công bố trên hình. Bên phải thể hiện 2 x RS485 và 2 x RS232 nối PLC/PC, màn hình phụ và máy in; Ethernet TCP/IP nối mạng LAN/PC; 2 USB nối bàn phím ngoài, đầu đọc barcode hoặc USB pendrive; 3 digital input PNP nhận tín hiệu điều khiển/trạng thái; 5 relay output đưa qua relay trung gian khi cần để điều khiển đèn giao thông hoặc cơ cấu ngoại vi. Dùng mũi tên và nhãn tiếng Việt để phân biệt nguồn, tín hiệu load cell, truyền thông và tín hiệu điều khiển.]]

Nguyên lý xử lý tín hiệu cân

Khi xe đi lên bàn cân, lực tác dụng lên các load cell tạo ra tín hiệu điện mức mV tỷ lệ với tải trọng. Các tín hiệu được tổng hợp tại junction box và đưa tới khối đầu vào đo trọng lượng của WINOX-BGE. Bộ chuyển đổi A/D 24 bit số hóa tín hiệu, sau đó bộ lọc số giảm ảnh hưởng của rung động và dao động tải.

Giá trị đã xử lý được đưa qua dữ liệu hiệu chuẩn và tuyến tính hóa để xác định trọng lượng thực tế. Bộ xử lý tiếp tục thực hiện các chức năng zero, zero tracking, gross/net, tare bán tự động và preset tare trước khi đưa kết quả tới màn hình cũng như các chức năng quản lý trạm cân. thống ghi lại trọng lượng và thông tin nhận dạng khi xe vào, giữ lượt cân ở trạng thái mở, sau đó ghép với lần cân xe ra để tính toán kết quả cần thiết. Với chế độ cân một lần, hệ thống có thể sử dụng tare đã biết trước của phương tiện. WINOX-BGE cũng hỗ trợ quy trình cân xe kéo rơ-moóc và cân nhiều lần đối với xe có nhiều khoang. Hệ thống hỗ trợ tối đa 254 lượt cân đầu vào đang mở và quản lý đồng thời tới 254 xe, giúp thiết bị phù hợp cho các trạm cân có lưu lượng phương tiện lớn. cite trọng lượng đang hiển thị, lượt cân đang mở, tổng lượng hàng và kết quả cân gần nhất. Mẫu in có thể tùy chỉnh phần đầu và cuối thông qua phần mềm trên PC. Thiết bị còn hỗ trợ đầu đọc barcode để gọi lại ID của lượt cân đang mở và chuyển dữ liệu ra USB pendrive. Tùy chọn Alibi Memory cho phép lưu tới 10.000 giá trị cân khi cấu hình này được trang bị. citeturnơ đồ nguyên lý hoạt động Laumas WINOX-BGE trên nền trắng dạng ngang: từ trái sang phải bắt đầu bằng bàn cân xe với tối đa 8 load cell 350 Ω hoặc 16 load cell 700 Ω nhận nguồn kích thích 5 VDC và tạo tín hiệu mV; nhiều load cell đi qua junction box, hoặc có thể dùng intelligent junction box để cân bằng số, phân tích phân bố tải và chẩn đoán. Tín hiệu EXCITATION, SIGNAL và REF/SENSE đi vào khối đầu vào/điều hòa tín hiệu của WINOX-BGE, tiếp đến A/D 24 bit 4,8 kHz, bộ lọc số, hiệu chuẩn lý thuyết hoặc hiệu chuẩn thực và tuyến tính hóa tối đa 5 điểm, rồi tới bộ xử lý trọng lượng. Từ bộ xử lý chia thành nhánh gross/net, zero, zero tracking, tare và preset tare; nhánh hiển thị tới LCD đồ họa 240 x 64 pixel và bàn phím 52 phím; nhánh quản lý cân cầu xe gồm cân hai lần vào-ra, cân một lần, cân xe có rơ-moóc và cân nhiều lần cho xe nhiều khoang; tiếp theo là cơ sở dữ liệu xe/biển số/tare, sản phẩm, khách hàng và người vận hành, quản lý lượt cân đang mở; nhánh đầu đọc barcode, máy in và USB; nhánh Ethernet TCP/IP cùng RS232/RS485 tới PLC-PC hoặc màn hình phụ; cuối cùng là relay output điều khiển đèn giao thông. Dùng mũi tên thể hiện rõ luồng từ lực cơ học đến tín hiệu mV, xử lý số, quản lý dữ liệu và điều khiển ngoại vi.]]

Ứng dụng điển hình

• Trạm cân ô tô và cân cầu xe tại nhà máy sản xuất.
• Trạm nhập và xuất nguyên liệu bằng xe tải.
• Kho hàng, trung tâm logistics và bãi tập kết vật liệu.
• Nhà máy xi măng, thép, khoáng sản, thức ăn chăn nuôi và nông sản.
• Hệ thống cân cần lưu biển số, tare và thông tin khách hàng theo từng phương tiện.
• Trạm cân cần tích hợp máy in, barcode, PLC, PC, màn hình phụ hoặc đèn tín hiệu giao thông.

4. Cam kết và nơi mua Bộ điều khiển cân Laumas WINOX-BGE

Khi lựa chọn Laumas WINOX-BGE chính hãng, cần kiểm tra đúng phiên bản, loại load cell, số lượng load cell, yêu cầu chứng nhận đo lường, phương thức truyền thông và các tùy chọn cần thiết để bảo đảm thiết bị phù hợp với trạm cân thực tế.

Khách hàng có nhu cầu mua Bộ điều khiển cân Laumas WINOX-BGE chính hãng, tư vấn cấu hình load cell, junction box, truyền thông PLC/PC hoặc giải pháp cân cầu xe hoàn chỉnh có thể liên hệ trực tiếp thietbicodien để được hỗ trợ lựa chọn đúng thiết bị và cấu hình phù hợp với ứng dụng.

Câu hỏi thường gặp (FAQ)

WINOX-BGE được thiết kế chủ yếu cho ứng dụng nào?

WINOX-BGE được Laumas thiết kế chủ yếu làm bộ chỉ thị và bộ quản lý cho hệ thống cân cầu xe, cân ô tô và trạm cân cần lưu trữ, xử lý thông tin của phương tiện.

WINOX-BGE có thể kết nối bao nhiêu load cell?

Thiết bị hỗ trợ tối đa 8 load cell 350 Ω hoặc 16 load cell 700 Ω loại 4/6 dây mắc song song thông qua junction box, với nguồn kích load cell 5 VDC/120 mA. cite Thiết bị hỗ trợ cân hai lần khi xe vào và ra, cân một lần, cân với rơ-moóc và quy trình cân nhiều lần dành cho xe nhiều khoang. cite

Có. WINOX-BGE có RS485, RS232 và Ethernet TCP/IP. RS485/RS232 hỗ trợ các giao thức như Modbus RTU và Laumas ASCII, phù hợp để trao đổi dữ liệu với PLC hoặc PC. cite

WINOX-BGE có dùng được đầu đọc mã vạch không?

Có. Hai cổng USB có thể phục vụ các thiết bị ngoại vi như bàn phím ngoài, đầu đọc barcode hoặc USB pendrive; chức năng phần mềm của thiết bị còn hỗ trợ gọi lại ID của lượt cân đang mở bằng barcode. cite

WINOX-BGE có thể điều khiển đèn giao thông tại trạm cân không?

Có. Thiết bị tích hợp 5 relay output và có chức năng quản lý đèn giao thông qua các ngõ relay; màn hình phụ có chức năng đèn tín hiệu cũng có thể được quản lý qua đường truyền nối tiếp trong cấu hình phù hợp. cite định rằng mọi thiết bị đều đã có Alibi Memory. Theo tài liệu Laumas, đây là tùy chọn theo yêu cầu và khi được trang bị có thể lưu tới 10.000 giá trị cân. citeturn
