Bộ điều khiển cân Laumas WTAB-2G

Bộ điều khiển cân Laumas WTAB-2G – thiết bị cân để bàn màn hình đồ họa

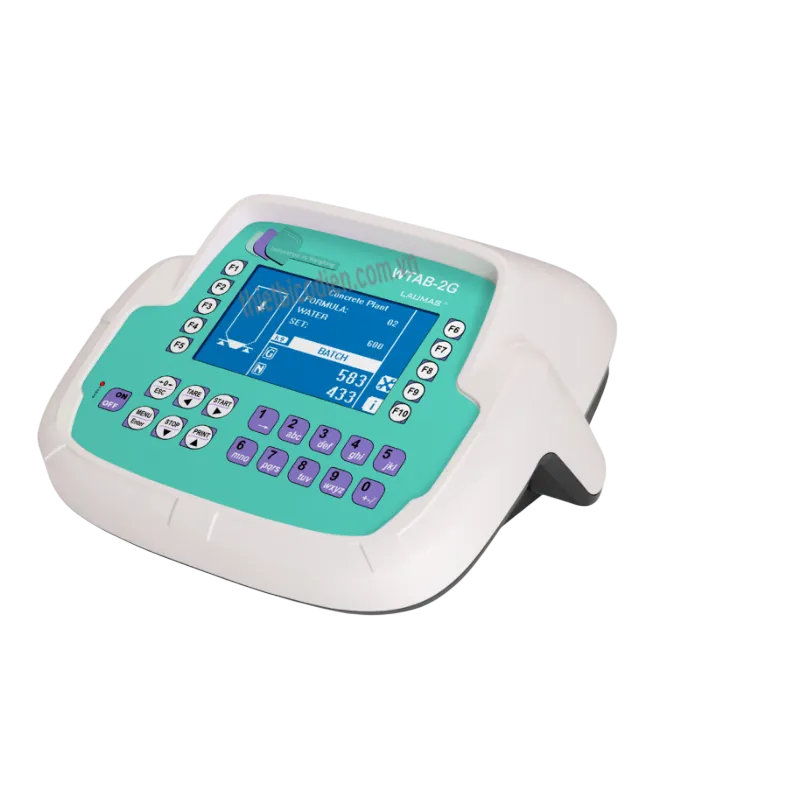

Bộ điều khiển cân Laumas WTAB-2G là bộ chỉ thị và xử lý tín hiệu cân dạng để bàn của Laumas, thương hiệu thiết bị cân công nghiệp đến từ Italia. Sản phẩm được thiết kế theo kiểu công thái học, sử dụng vỏ ABS, màn hình LCD đồ họa có đèn nền và bàn phím màng, phù hợp cho các trạm cân, bàn cân và hệ thống cân công nghiệp cần thao tác trực tiếp tại hiện trường.

Model WTAB-2G tiếp nhận tín hiệu mV/V từ load cell strain gauge, chuyển đổi bằng bộ A/D 24 bit và xử lý thành giá trị trọng lượng để hiển thị, tính tổng, đếm sản phẩm, giám sát ngưỡng hoặc truyền dữ liệu tới PLC, máy tính và thiết bị ngoại vi. Thiết bị hỗ trợ RS232, RS485 cùng các tùy chọn truyền thông công nghiệp, giúp dễ tích hợp vào hệ thống tự động hóa.

Laumas phát triển WTAB-2G cho các ứng dụng cân yêu cầu khả năng quan sát trực quan, lưu và quản lý dữ liệu cân cũng như kết nối với hệ thống điều khiển cấp cao. Thiết bị có các phiên bản được phê duyệt theo những tiêu chuẩn đo lường quốc tế như OIML R76 và OIML R61, tùy cấu hình và yêu cầu ứng dụng.

Ưu điểm và tính năng nổi bật của Laumas WTAB-2G

• Thiết kế để bàn công thái học với vỏ ABS, thuận tiện sử dụng tại bàn vận hành hoặc trạm cân.
• Màn hình LCD đồ họa 240 x 128 pixel có đèn nền, vùng hiển thị khoảng 128 x 75 mm, hỗ trợ trình bày nhiều thông tin cân và trạng thái trên cùng giao diện.
• Bàn phím màng 27 phím giúp nhập dữ liệu, gọi chức năng và cài đặt trực tiếp trên thiết bị.
• Bộ chuyển đổi A/D 24 bit 4,8 kHz xử lý tín hiệu load cell với tốc độ chuyển đổi cao, kết hợp bộ lọc số nhằm giảm ảnh hưởng của dao động trọng lượng.
• Hỗ trợ tối đa 8 load cell 350 Ω mắc song song thông qua junction box; sử dụng load cell 4 dây hoặc 6 dây.
• Có chức năng zero, zero tracking, tare bán tự động, preset tare, hiển thị gross/net và ghi nhận giá trị peak.
• Hỗ trợ đếm sản phẩm, cộng dồn trọng lượng và kiểm tra thống kê hàng đóng gói, phù hợp nhiều quy trình cân sản xuất và kiểm soát chất lượng.
• Cơ sở dữ liệu có thể quản lý tối đa 99 mặt hàng, kết hợp giá trị tare đặt trước, setpoint và các ngưỡng HIGH/LOW.
• 5 ngõ ra relay và 3 ngõ vào số PNP cách ly quang ở cấu hình tiêu chuẩn; số lượng I/O thay đổi khi lắp tùy chọn ngõ ra analog.
• RS232 và RS485 hỗ trợ Modbus RTU, Laumas ASCII và truyền dữ liệu liên tục, thuận tiện kết nối PLC, PC, màn hình phụ hoặc máy in.
• Có thể mở rộng WiFi, Ethernet và các fieldbus như Profibus DP, DeviceNet, CANopen, Profinet IO, Modbus/TCP hoặc Ethernet/IP tùy tùy chọn.
• Các tùy chọn khác gồm máy in nhiệt tích hợp, bộ nhớ Alibi, lưu dữ liệu USB, đầu đọc mã vạch, bàn phím PC và ngõ ra analog cách ly.

Thông số kỹ thuật chính

Thông số	Giá trị
Kiểu lắp đặt	Để bàn
Vật liệu vỏ	ABS
Kích thước	315 x 315 x 170 mm
Cấp bảo vệ	IP40
Nguồn cấp tiêu chuẩn	12–24 VDC ±10%; công suất tiêu thụ 6 W
Màn hình	LCD đồ họa có đèn nền, 240 x 128 pixel; vùng hiển thị 128 x 75 mm
Bàn phím	27 phím màng
Số load cell hỗ trợ	Tối đa 8 load cell 350 Ω, loại 4 dây hoặc 6 dây
Nguồn kích thích load cell	5 VDC / 120 mA
Bộ chuyển đổi A/D	24 bit, 16.000.000 điểm, 4,8 kHz
Dải đo tín hiệu	±39 mV
Độ nhạy load cell sử dụng	±7 mV/V
Tốc độ chuyển đổi	Tối đa 300 lần/giây
Dải hiển thị	±999999
Ngõ vào số	3 ngõ vào PNP cách ly quang, 5–24 VDC; còn 2 ngõ khi sử dụng tùy chọn analog
Ngõ ra relay	5 ngõ ra; còn 4 ngõ khi sử dụng tùy chọn analog
Cổng truyền thông tiêu chuẩn	RS232, RS485; Modbus RTU, Laumas ASCII
Ngõ ra analog tùy chọn	16 bit; 0–20 mA, 4–20 mA, 0–5 V, 0–10 V, ±5 V hoặc ±10 V
Nhiệt độ làm việc	-20 đến +60 °C ở cấu hình tiêu chuẩn

Chức năng, nguyên lý hoạt động và ứng dụng của WTAB-2G

Kết nối nguồn, load cell và hệ thống điều khiển

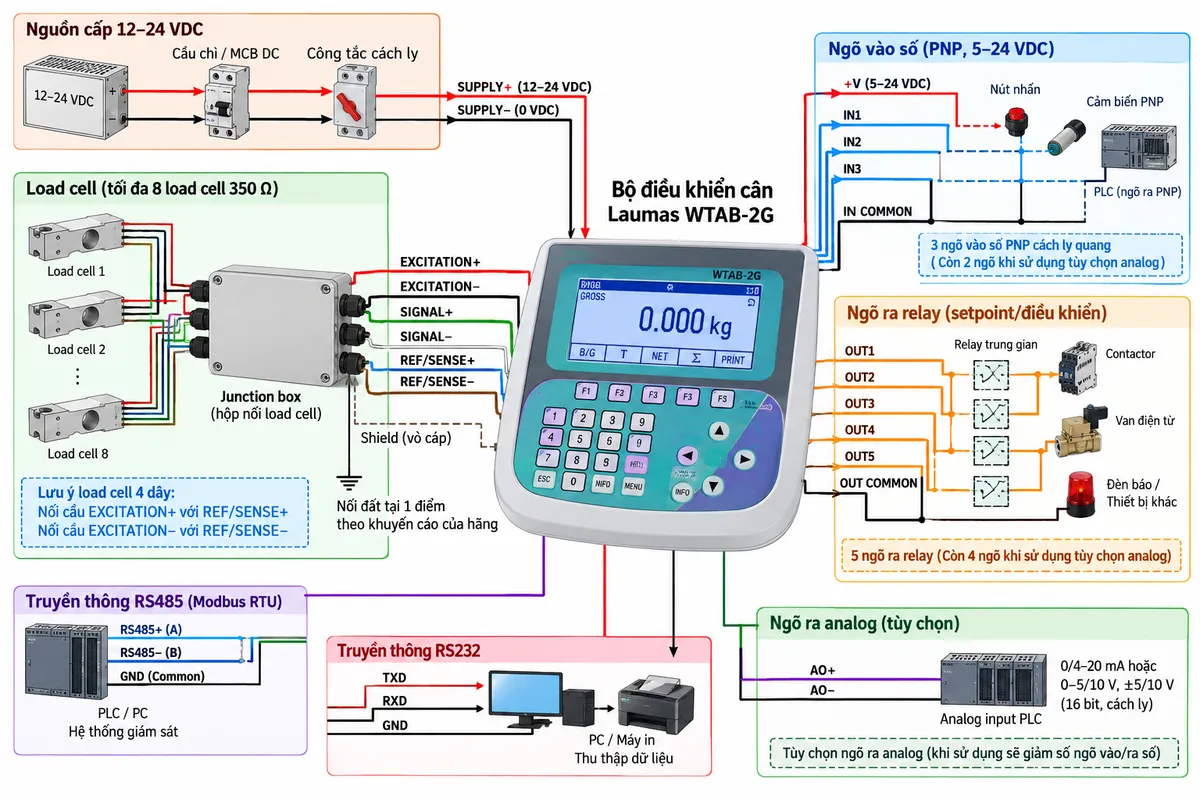

Trong một hệ thống điển hình, WTAB-2G được cấp nguồn 12–24 VDC qua thiết bị bảo vệ và cách ly phù hợp. Load cell 6 dây kết nối qua các đường EXCITATION+/-, SIGNAL+/- và REF/SENSE+/-. Khi sử dụng load cell 4 dây, đường sense được đấu cầu với đường excitation tương ứng theo hướng dẫn của Laumas. Trường hợp sử dụng nhiều load cell, các cảm biến thường được ghép song song qua junction box trước khi đưa tín hiệu về bộ điều khiển.

Các ngõ vào số nhận tín hiệu PNP từ nút nhấn, cảm biến hoặc PLC. Các ngõ ra relay có thể thực hiện chức năng setpoint hoặc được điều khiển qua giao thức truyền thông; với cơ cấu công suất lớn nên dùng relay trung gian, contactor hoặc phần tử giao tiếp thích hợp thay vì đưa tải công suất trực tiếp qua ngõ ra của thiết bị. RS485 và RS232 được sử dụng để trao đổi dữ liệu với PLC, PC, màn hình phụ hoặc máy in.

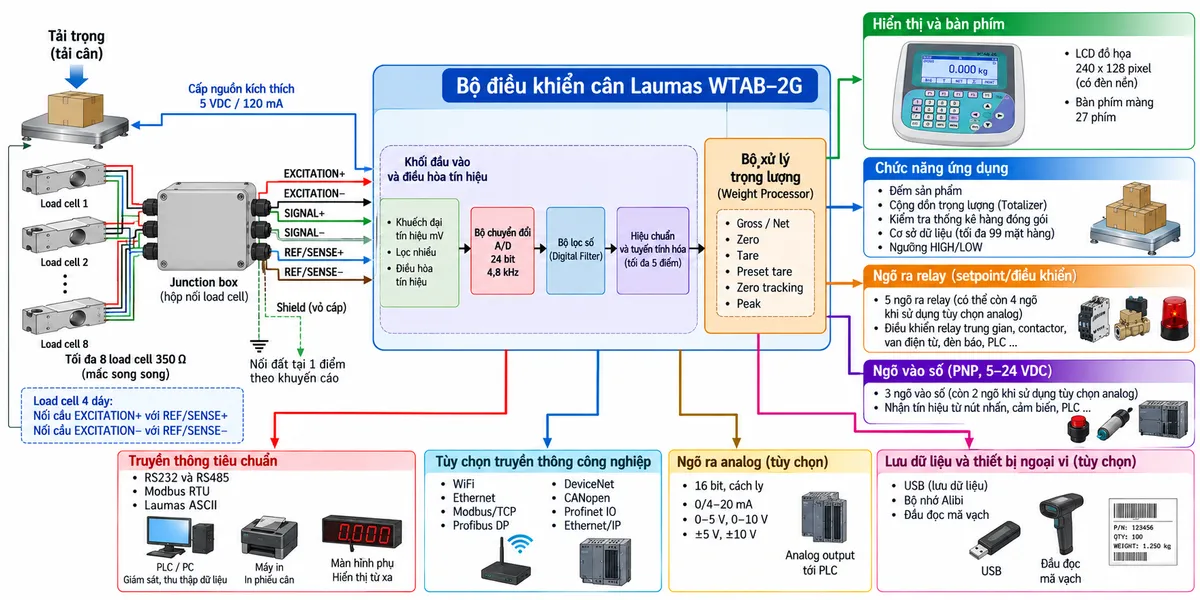

Nguyên lý xử lý tín hiệu cân

Load cell strain gauge thay đổi tín hiệu điện theo tải trọng tác động. WTAB-2G cung cấp nguồn kích thích 5 VDC cho load cell, nhận tín hiệu vi sai mức mV tại đầu vào và đưa qua khối điều hòa tín hiệu. Bộ A/D 24 bit chuyển tín hiệu analog thành dữ liệu số, sau đó bộ lọc số và thuật toán hiệu chuẩn xử lý để tạo giá trị trọng lượng ổn định.

Thiết bị hỗ trợ hiệu chuẩn lý thuyết từ thông số load cell hoặc hiệu chuẩn thực bằng quả cân mẫu; chức năng tuyến tính hóa cho phép hiệu chỉnh nhiều điểm khi cần. Sau xử lý, bộ điều khiển thực hiện các chức năng gross/net, zero, tare, preset tare, zero tracking và peak, đồng thời so sánh trọng lượng với các giá trị setpoint và ngưỡng HIGH/LOW.

Giá trị kết quả được đưa tới màn hình LCD, bộ đếm sản phẩm, bộ cộng dồn, cơ sở dữ liệu mặt hàng và các ngõ ra điều khiển. Dữ liệu cũng có thể được gửi qua RS232/RS485 hoặc các giao diện tùy chọn để phục vụ giám sát, lưu trữ và liên kết với hệ thống tự động hóa.

Các chức năng cân và quản lý dữ liệu

Trong ứng dụng cân thông thường, người vận hành có thể dùng zero để đưa hệ thống về điểm không, tare để loại trừ khối lượng bao bì và chuyển đổi giữa trọng lượng gross/net. Preset tare cho phép nhập trước khối lượng bì, còn zero tracking hỗ trợ bù các sai lệch nhỏ quanh điểm zero.

Với ứng dụng sản xuất, cơ sở dữ liệu tối đa 99 mặt hàng cho phép liên kết từng sản phẩm với giá trị tare đặt trước, các setpoint và ngưỡng kiểm tra trọng lượng. Chức năng đếm sản phẩm sử dụng khối lượng đơn vị trung bình để quy đổi trọng lượng thành số lượng; chức năng totalizer cộng dồn các lần cân để theo dõi tổng khối lượng hoặc tổng số lượng.

WTAB-2G còn hỗ trợ kiểm tra thống kê hàng đóng gói sẵn, in dữ liệu cân kèm ngày giờ và thông tin lô khi hệ thống được cấu hình với thiết bị ngoại vi phù hợp. Bộ lọc số có thể được điều chỉnh nhằm hạn chế dao động số cân trong các môi trường có rung động hoặc tải chưa ổn định.

Ứng dụng điển hình

• Bàn cân và trạm cân để bàn trong nhà máy.
• Cân nguyên liệu, thành phẩm và bán thành phẩm.
• Đếm chi tiết, linh kiện, bao gói hoặc sản phẩm theo khối lượng.
• Cộng dồn khối lượng trong quá trình nhập, xuất hoặc đóng gói.
• Kiểm tra trọng lượng HIGH/LOW và kiểm soát hàng đóng gói sẵn.
• Trạm cân kết nối PLC, SCADA, PC hoặc hệ thống quản lý dữ liệu sản xuất.
• Hệ thống cần in phiếu cân, đọc mã vạch, lưu dữ liệu USB hoặc truyền dữ liệu qua mạng khi trang bị tùy chọn tương ứng.

Cam kết và nơi mua Bộ điều khiển cân Laumas WTAB-2G

Khi lựa chọn Bộ điều khiển cân Laumas WTAB-2G chính hãng, cần xác định đúng cấu hình phần cứng và tùy chọn truyền thông theo hệ thống thực tế, đặc biệt là số lượng load cell, phương thức giao tiếp PLC, nhu cầu ngõ ra analog, lưu dữ liệu, in phiếu cân hoặc kết nối mạng.

Khách hàng có nhu cầu mua WTAB-2G chính hãng, tư vấn lựa chọn cấu hình và tích hợp với load cell, junction box, PLC hoặc hệ thống cân công nghiệp có thể liên hệ thietbicodien để được hỗ trợ sản phẩm phù hợp với yêu cầu ứng dụng.

Câu hỏi thường gặp (FAQ)

Laumas WTAB-2G là thiết bị gì?

Laumas WTAB-2G là bộ chỉ thị và xử lý tín hiệu cân dạng để bàn, nhận tín hiệu từ load cell strain gauge, chuyển đổi thành giá trị trọng lượng và cung cấp các chức năng hiển thị, tính toán, I/O và truyền thông cho hệ thống cân công nghiệp.

WTAB-2G kết nối được bao nhiêu load cell?

Thiết bị có thể làm việc với tối đa 8 load cell 350 Ω mắc song song. Khi hệ thống có nhiều load cell, nên sử dụng junction box phù hợp để tập trung và cân chỉnh tín hiệu trước khi đưa về bộ điều khiển.

WTAB-2G có hỗ trợ load cell 4 dây và 6 dây không?

Có. Thiết bị hỗ trợ load cell 4 dây hoặc 6 dây. Với load cell 6 dây sử dụng riêng các đường REF/SENSE; khi dùng cảm biến 4 dây, các đường sense được nối cầu với excitation tương ứng theo sơ đồ của nhà sản xuất.

WTAB-2G có giao tiếp được với PLC không?

Có. Thiết bị trang bị RS232 và RS485 Modbus RTU/Laumas ASCII. Ngoài ra có thể bổ sung ngõ ra analog, Ethernet hoặc các fieldbus công nghiệp tùy cấu hình để tích hợp với PLC và hệ thống điều khiển.

WTAB-2G có chức năng đếm sản phẩm không?

Có. Thiết bị hỗ trợ đếm sản phẩm dựa trên khối lượng đơn vị trung bình, đồng thời có chức năng cộng dồn trọng lượng và quản lý dữ liệu mặt hàng phục vụ các ứng dụng kiểm kê hoặc đóng gói.

WTAB-2G có thể điều khiển thiết bị ngoài theo trọng lượng không?

Có. Các ngõ ra relay theo setpoint có thể dùng để phát tín hiệu điều khiển theo giá trị cân hoặc được điều khiển qua giao thức truyền thông. Với van, contactor hoặc tải có công suất lớn, nên bố trí relay trung gian và mạch bảo vệ phù hợp.

WTAB-2G có ngõ ra 4–20 mA không?

Có dưới dạng tùy chọn. Ngõ ra analog cách ly 16 bit có thể được cấu hình cho dòng 0–20 mA, 4–20 mA hoặc các dải điện áp 0–5 V, 0–10 V, ±5 V và ±10 V.

WTAB-2G phù hợp với những ứng dụng nào?

Thiết bị phù hợp cho bàn cân công nghiệp, cân nguyên liệu, đếm sản phẩm, cộng dồn trọng lượng, kiểm tra trọng lượng đóng gói và các trạm cân cần trao đổi dữ liệu với PLC, PC hoặc hệ thống quản lý sản xuất.
