Bộ điều khiển cân Laumas JOLLY4

Bộ điều khiển cân Laumas JOLLY4 – điều khiển cân và định lượng công nghiệp

Bộ điều khiển cân Laumas JOLLY4 là thiết bị hiển thị và điều khiển cân điện tử dạng lắp bảng, được thiết kế cho các hệ thống cân và định lượng sử dụng load cell strain gauge. JOLLY4 có 4 chế độ vận hành có thể lựa chọn, cho phép thiết bị làm việc như bộ hiển thị cân với 4 ngưỡng cảnh báo hoặc bộ điều khiển định lượng 2, 3 hay 4 thành phần.

Sản phẩm thuộc thương hiệu Laumas của Italia, doanh nghiệp hoạt động trong lĩnh vực cân công nghiệp và định lượng từ năm 1984. JOLLY4 phù hợp với các ứng dụng cần bộ điều khiển nhỏ gọn, thao tác trực tiếp tại tủ điện và điều khiển thiết bị chấp hành thông qua các ngõ ra relay.

Thiết kế cho hệ thống cân công nghiệp

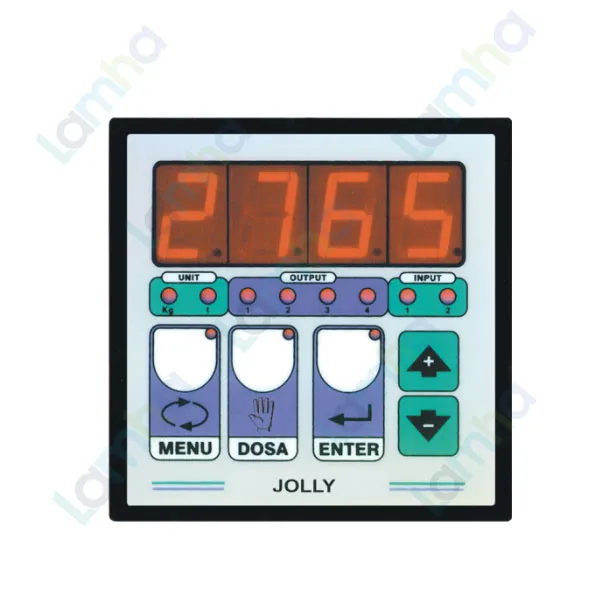

JOLLY4 sử dụng vỏ DIN kích thước 96 x 96 x 65 mm, thích hợp lắp trên mặt tủ điều khiển. Mặt trước đạt cấp bảo vệ IP64, tích hợp màn hình LED đỏ 4 chữ số cao 20 mm và bàn phím 5 phím giúp người vận hành theo dõi trọng lượng, cài đặt ngưỡng và điều khiển chu trình định lượng ngay tại thiết bị.

Bộ điều khiển cấp nguồn kích thích 5 VDC cho load cell và tiếp nhận tín hiệu mức mV từ cầu đo strain gauge. Hệ thống có thể kết nối tối đa 4 load cell 350 ohm hoặc 8 load cell 700 ohm khi đấu nối phù hợp qua hộp nối load cell.

Ưu điểm và tính năng nổi bật của Laumas JOLLY4

• Điều khiển cân và định lượng trong cùng một thiết bị, phù hợp cho cân bồn, cân phễu và hệ thống cấp liệu theo khối lượng.
• Có 4 chế độ vận hành lựa chọn gồm 4SEt, 2CAr, 3CAr và 4CAr để đáp ứng nhiều cấu hình máy khác nhau.
• 4 ngõ ra relay tiếp điểm tự do, thuận tiện điều khiển relay trung gian, contactor, van điện từ hoặc cơ cấu cấp liệu.
• Trang bị 2 ngõ vào logic phục vụ các lệnh vận hành như START, STOP hoặc các chức năng phụ thuộc chế độ đã chọn.
• Màn hình LED đỏ 4 chữ số cao 20 mm giúp quan sát trọng lượng rõ ràng trên mặt tủ.
• Hỗ trợ hiệu chuẩn hệ thống cân theo tải trọng danh định, độ nhạy load cell, độ phân giải và vị trí dấu thập phân.
• Có bộ lọc nhằm giảm ảnh hưởng của dao động trọng lượng trong những ứng dụng bồn chứa hoặc quá trình cấp liệu có rung động.
• Có chức năng kiểm tra tín hiệu load cell theo mV, hỗ trợ kỹ thuật viên trong quá trình lắp đặt và chẩn đoán kết nối.
• Cho phép lựa chọn đơn vị kg hoặc t, phù hợp với nhiều dải cân công nghiệp.
• Mặt trước IP64 hỗ trợ sử dụng trong môi trường tủ máy công nghiệp có bụi hoặc nước bắn từ phía trước.

Thông số kỹ thuật chính

Thông số	Giá trị
Nguồn cấp	230 VAC ±10%, 50/60 Hz
Công suất tiêu thụ	5 VA
Nguồn kích thích load cell	5 VDC / 60 mA
Số load cell kết nối	Tối đa 4 load cell 350 ohm hoặc 8 load cell 700 ohm
Số division nội	20.000
Dải hiển thị	-999 đến +19999
Dải tín hiệu đo	-4 mV đến +16,5 mV
Độ phân giải đọc	x1, x2, x5
Tốc độ chuyển đổi	10 lần đọc/giây
Ngõ vào logic	2
Ngõ ra logic	4 relay, tiếp điểm tự do, tối đa 115 VAC 2 A
Màn hình	LED bán chữ-số 4 chữ số, 7 đoạn, cao 20 mm
Cấp bảo vệ mặt trước	IP64
Nhiệt độ làm việc	-10 đến +50 °C
Nhiệt độ lưu trữ	-20 đến +70 °C

Chức năng, nguyên lý hoạt động và ứng dụng của JOLLY4

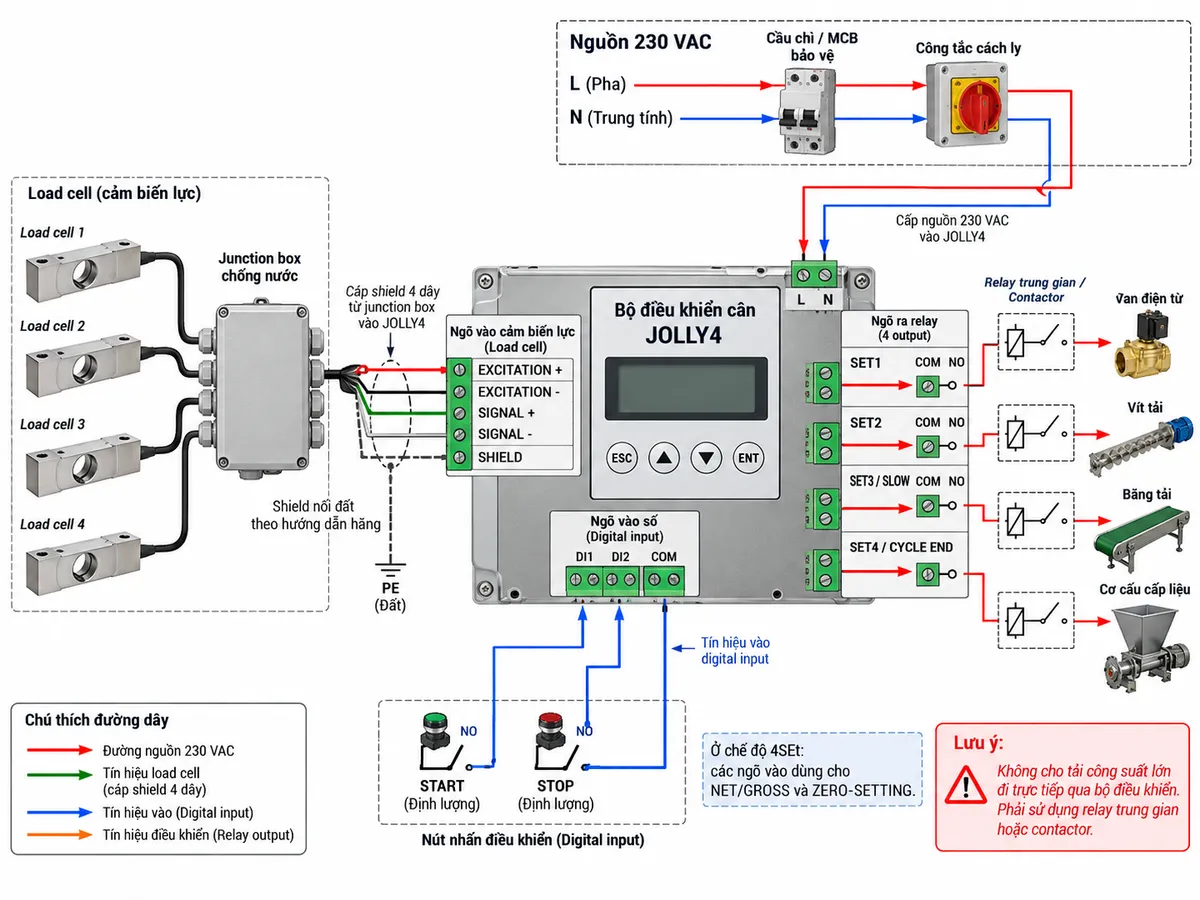

Kết nối load cell và hệ thống điều khiển

Trong một hệ thống điển hình, tải trọng tác động lên một hoặc nhiều load cell strain gauge. JOLLY4 cấp nguồn kích thích cho cầu đo của load cell và nhận tín hiệu cân thông qua các đường EXCITATION+, EXCITATION-, SIGNAL+ và SIGNAL-. Khi sử dụng nhiều load cell, các load cell nên được tập trung qua hộp nối phù hợp trước khi đưa tín hiệu về bộ điều khiển.

Cáp tín hiệu cân cần là cáp có chống nhiễu và được bố trí cách xa dây động lực. Shield của tuyến tín hiệu được nối đất theo hướng dẫn lắp đặt của nhà sản xuất nhằm hạn chế ảnh hưởng của nhiễu điện từ lên tín hiệu mV có biên độ nhỏ.

Bốn chế độ vận hành của JOLLY4

Chế độ 4SEt biến JOLLY4 thành bộ hiển thị trọng lượng với bốn ngưỡng điều khiển. Người dùng cài SET1 đến SET4 và độ trễ tương ứng; trạng thái các relay thay đổi khi trọng lượng đi qua các giá trị đã thiết lập. Chế độ này thích hợp cho cảnh báo mức khối lượng, phân cấp ngưỡng hoặc điều khiển các thiết bị bên ngoài theo trọng lượng.

Chế độ 2CAr dành cho định lượng nạp hai sản phẩm. Sau khi nhận lệnh START và kiểm tra các điều kiện khởi động, thiết bị thực hiện chu trình định lượng theo các giá trị đặt. Chương trình có chức năng chuyển sang cấp chậm và quản lý tín hiệu kết thúc chu trình để tăng độ chính xác khi tiến gần giá trị mục tiêu.

Chế độ 3CAr được dùng để định lượng nạp ba sản phẩm theo thứ tự chương trình. JOLLY4 lần lượt điều khiển các relay ứng với các thành phần, theo dõi trọng lượng thực tế và chuyển bước khi đạt điều kiện định lượng đã cài đặt.

Chế độ 4CAr mở rộng chu trình cho tối đa bốn sản phẩm. Đây là cấu hình hữu ích cho các máy phối liệu đơn giản, nơi bốn nguyên liệu cần được cấp tuần tự vào cùng một phễu hoặc bồn cân.

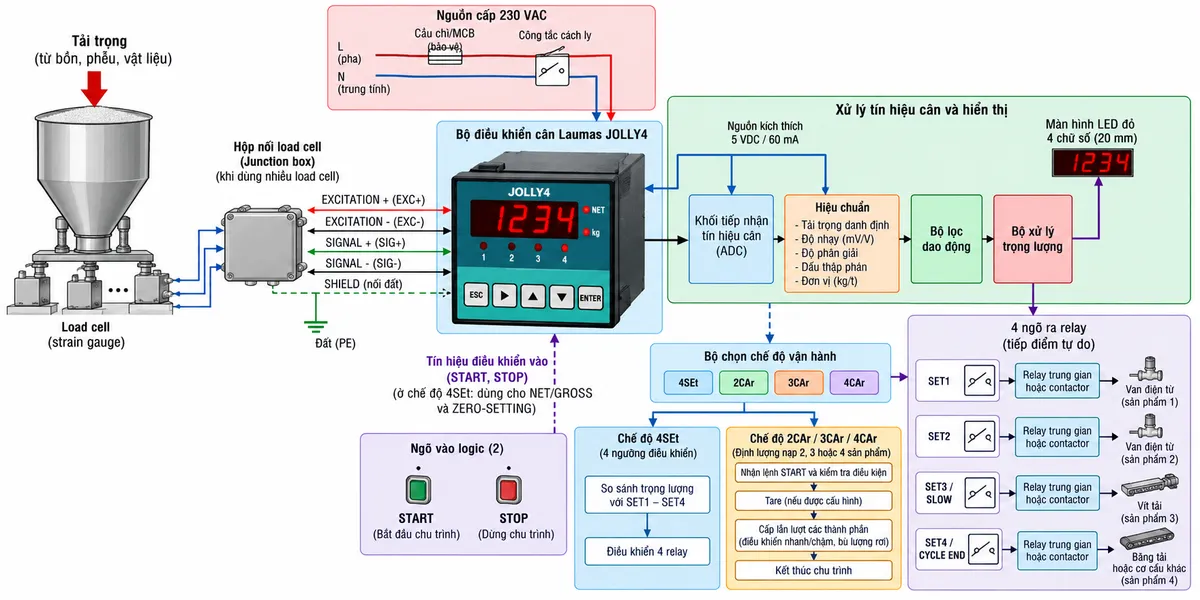

Nguyên lý xử lý tín hiệu cân

Tín hiệu mV từ load cell trước tiên được bộ điều khiển tiếp nhận và chuyển đổi thành giá trị trọng lượng dựa trên các tham số hiệu chuẩn. JOLLY4 sử dụng các dữ liệu như tải trọng danh định của hệ thống, độ nhạy của load cell, độ phân giải và dấu thập phân để hình thành thang đo phù hợp với máy.

Sau quá trình hiệu chuẩn, giá trị đo được đưa qua chức năng lọc để hạn chế dao động hiển thị. Bộ xử lý so sánh trọng lượng hiện tại với các giá trị SET hoặc giá trị mục tiêu của chương trình định lượng, sau đó thay đổi trạng thái relay tương ứng. Trong các chương trình batching, chu trình có thể bao gồm kiểm tra điều kiện bắt đầu, tự động tare khi được kích hoạt, cấp nguyên liệu, bù lượng rơi và kết thúc chu trình theo cấu hình.

Ứng dụng thực tế

Laumas JOLLY4 phù hợp với các hệ thống cân bồn, cân phễu, máy định lượng theo mẻ, máy phối trộn và các cụm cấp liệu cần điều khiển từ hai đến bốn thành phần. Thiết bị cũng có thể được dùng như bộ giám sát trọng lượng bốn ngưỡng để kích hoạt cảnh báo hoặc điều khiển thiết bị theo các mức khối lượng định trước.

Trong ứng dụng thực tế, relay của JOLLY4 nên đóng vai trò phát lệnh điều khiển. Với van, motor, vít tải hoặc băng tải có công suất đáng kể, nên sử dụng relay trung gian hoặc contactor phù hợp thay vì đưa tải công suất trực tiếp qua tiếp điểm của bộ điều khiển.

Cam kết và nơi mua Bộ điều khiển cân Laumas JOLLY4

Khi lựa chọn Bộ điều khiển cân Laumas JOLLY4 chính hãng, việc xác định đúng model, nguồn cấp, số lượng load cell, chế độ định lượng và cấu hình ngõ ra là rất quan trọng để thiết bị làm việc đúng với hệ thống cân thực tế.

Khách hàng có nhu cầu mua JOLLY4 cho cân bồn, cân phễu hoặc hệ thống định lượng công nghiệp có thể liên hệ thietbicodien để được tư vấn lựa chọn đúng sản phẩm Laumas, kiểm tra cấu hình kỹ thuật và hỗ trợ triển khai phù hợp với ứng dụng.

Câu hỏi thường gặp (FAQ)

Laumas JOLLY4 dùng để làm gì?

JOLLY4 là bộ điều khiển cân và định lượng nhận tín hiệu từ load cell, hiển thị trọng lượng và điều khiển tối đa bốn relay. Thiết bị có thể làm việc ở chế độ bốn ngưỡng trọng lượng hoặc định lượng lần lượt hai, ba hay bốn sản phẩm.

JOLLY4 có bao nhiêu chế độ vận hành?

Model này có bốn chế độ lựa chọn gồm 4SEt, 2CAr, 3CAr và 4CAr. Chế độ 4SEt dùng cho bốn ngưỡng điều khiển, còn các chế độ 2CAr, 3CAr và 4CAr dùng cho định lượng nạp tương ứng hai, ba hoặc bốn thành phần.

JOLLY4 kết nối được bao nhiêu load cell?

Thiết bị hỗ trợ tối đa 4 load cell 350 ohm hoặc tối đa 8 load cell 700 ohm. Khi sử dụng nhiều load cell, nên đấu chúng qua junction box phù hợp trước khi đưa tín hiệu về bộ điều khiển.

Nguồn kích thích load cell của JOLLY4 là bao nhiêu?

JOLLY4 cấp nguồn kích thích 5 VDC với khả năng cấp dòng 60 mA cho hệ thống load cell.

JOLLY4 có thể điều khiển van hoặc motor trực tiếp không?

Thiết bị có bốn relay với tiếp điểm tự do, giới hạn tải của tiếp điểm là 115 VAC 2 A. Với van, contactor, motor, vít tải hoặc băng tải có công suất lớn, nên dùng relay trung gian hoặc contactor có định mức phù hợp để cách ly và bảo vệ ngõ ra JOLLY4.

Mặt trước JOLLY4 có cấp bảo vệ nào?

Mặt trước của thiết bị đạt IP64, thích hợp lắp trên mặt tủ điều khiển trong nhiều môi trường sản xuất công nghiệp khi việc lắp đặt và làm kín được thực hiện đúng kỹ thuật.

JOLLY4 có chức năng giảm dao động số cân không?

Có. Thiết bị có chức năng lọc tín hiệu để giảm ảnh hưởng của dao động trọng lượng, hỗ trợ ổn định giá trị hiển thị và quá trình điều khiển trong các ứng dụng cân bồn hoặc định lượng.

JOLLY4 có giao tiếp truyền thông với PLC hoặc PC không?

JOLLY4 chủ yếu làm việc thông qua các ngõ vào logic và bốn ngõ ra relay; model này không được thiết kế với giao thức truyền thông PC/PLC như các bộ điều khiển cân Laumas cao cấp hơn. Nếu hệ thống yêu cầu trao đổi dữ liệu số với PLC hoặc máy tính, cần lựa chọn dòng thiết bị có cổng và giao thức truyền thông phù hợp.
