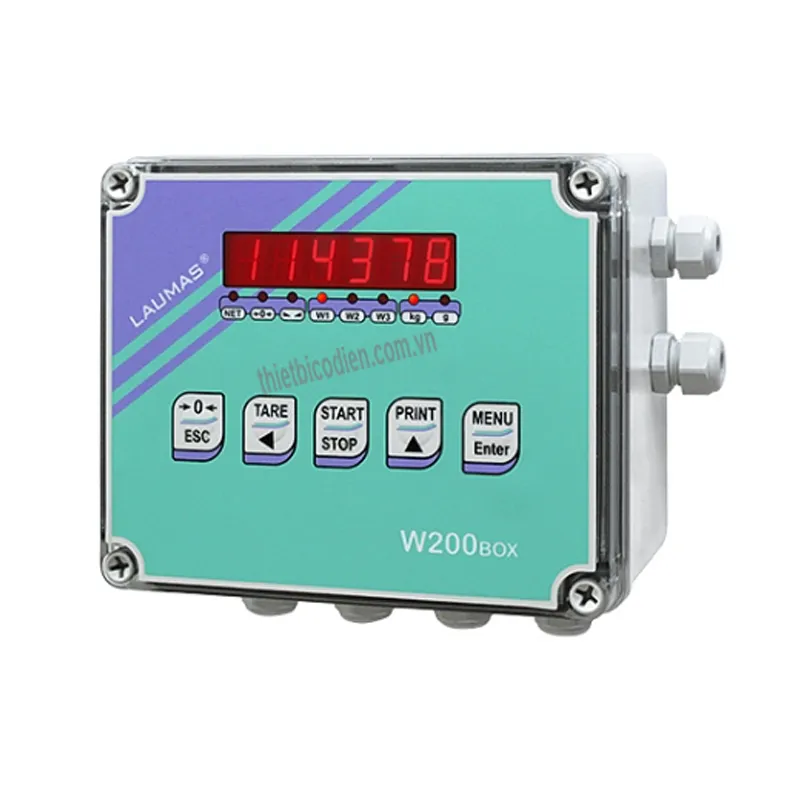

Bộ điều khiển cân Laumas W200BOXANA

Giới thiệu Bộ điều khiển cân Laumas W200BOXANA

Bộ điều khiển cân Laumas W200BOXANA là phiên bản bộ chỉ thị và điều khiển cân công nghiệp thuộc dòng W200 của Laumas, được tích hợp trong hộp bảo vệ IP67 và trang bị ngõ ra analog để truyền giá trị cân sang PLC, bộ ghi dữ liệu hoặc hệ thống điều khiển. Thiết bị phù hợp cho các hệ thống cân bồn, cân phễu, cân silo, định lượng và phối trộn cần vừa hiển thị trọng lượng tại hiện trường vừa đưa tín hiệu cân về hệ thống tự động hóa.

Laumas Elettronica là thương hiệu của Italia chuyên về load cell, bộ truyền tín hiệu cân, bộ chỉ thị trọng lượng và thiết bị điện tử cho hệ thống cân công nghiệp. Dòng W200 được phát triển cho cả chức năng hiển thị, điều khiển theo setpoint và các ứng dụng cân định lượng, trong khi phiên bản W200BOX sử dụng vỏ hộp kín thích hợp lắp đặt trực tiếp tại hiện trường.

Điểm khác biệt đáng chú ý của W200BOXANA là sự kết hợp giữa bộ điều khiển cân W200BOX và ngõ ra analog 16 bit. Nhờ đó, giá trị khối lượng sau khi được đo và xử lý có thể chuyển đổi thành tín hiệu dòng điện hoặc điện áp tiêu chuẩn để PLC tiếp tục giám sát và điều khiển quá trình.

Ưu điểm và tính năng nổi bật của Laumas W200BOXANA

• Vỏ bảo vệ IP67 bằng polycarbonate, phù hợp lắp tường và sử dụng trong môi trường công nghiệp có bụi hoặc độ ẩm cao.
• Màn hình LED đỏ 6 chữ số cao 14 mm giúp quan sát giá trị cân rõ ràng tại hiện trường.
• Bàn phím màng 5 phím cùng 8 LED trạng thái hỗ trợ cài đặt, hiệu chuẩn và theo dõi hoạt động trực tiếp trên thiết bị.
• Sử dụng bộ chuyển đổi A/D 24 bit cho quá trình thu nhận và xử lý tín hiệu từ load cell.
• Ngõ ra analog 16 bit hỗ trợ các chuẩn 0/4–20 mA, 0–5/10 V và ±5/10 V, thuận tiện ghép nối với ngõ vào analog của PLC hoặc hệ thống giám sát.
• Tích hợp RS232 và RS485, hỗ trợ Modbus RTU và giao thức ASCII của Laumas để trao đổi dữ liệu với PLC, máy tính, màn hình phụ hoặc thiết bị ngoại vi tương thích.
• Có ngõ vào số và ngõ ra relay phục vụ các chức năng điều khiển theo trạng thái và setpoint; trên phiên bản có ngõ ra analog, một số tài nguyên I/O được dành cho chức năng analog.
• Hỗ trợ các chương trình cân nạp, cân xả và định lượng nhiều thành phần, tùy cấu hình chương trình của dòng W200.
• Có bộ lọc số giúp hạn chế ảnh hưởng của dao động trọng lượng trong quá trình vận hành.
• Hỗ trợ hiệu chuẩn lý thuyết và hiệu chuẩn thực tế bằng tải chuẩn, thuận tiện khi commissioning hệ thống cân.
• Có đồng hồ thời gian thực và lịch, phù hợp với các ứng dụng cần quản lý chu trình cân và dữ liệu quá trình.

Thông số và đặc tính chính

Đặc tính	Thông tin
Kiểu lắp đặt	Hộp kín lắp tường
Cấp bảo vệ hộp	IP67
Kích thước hộp	170 x 140 x 95 mm
Hiển thị	LED đỏ 6 chữ số, chiều cao 14 mm
Bàn phím	5 phím màng
Đèn trạng thái	8 LED chỉ thị
Bộ chuyển đổi A/D	24 bit
Nguồn cấp tiêu chuẩn	12/24 VDC ±10%
Giao tiếp nối tiếp	RS232 và RS485
Giao thức	Modbus RTU, Laumas ASCII và chế độ truyền dữ liệu tương thích của dòng W200
Ngõ ra analog	16 bit; 0/4–20 mA, 0–5/10 V, ±5/10 V
Đầu vào cảm biến cân	Ngõ vào chuyên dụng cho load cell strain gauge
Khả năng ghép load cell	Tối đa 8 load cell 350 ohm mắc song song theo cấu hình được hãng hỗ trợ
Chương trình định lượng	Hỗ trợ cân nạp, cân xả và định lượng nhiều sản phẩm; tối đa 99 công thức ở chương trình phù hợp

Chức năng, nguyên lý hoạt động và ứng dụng của W200BOXANA

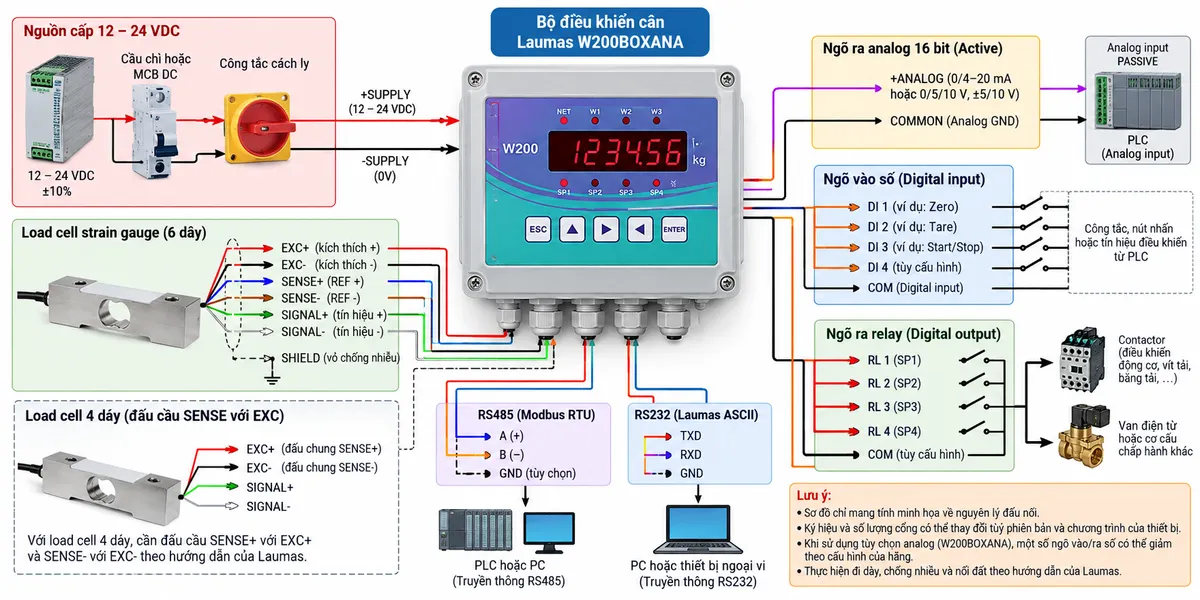

Kết nối load cell, nguồn, PLC và thiết bị điều khiển

Trong hệ thống cân, một hoặc nhiều load cell strain gauge được đấu tới ngõ đo của Laumas W200BOXANA. Với load cell 6 dây, mạch đo sử dụng các đường kích thích EXC+/EXC-, tín hiệu SIGNAL+/SIGNAL- và các đường REF/SENSE để bù ảnh hưởng sụt áp trên đường dây. Khi sử dụng nhiều load cell, các cảm biến có thể được ghép qua hộp nối phù hợp trước khi đưa tín hiệu về bộ điều khiển.

Nguồn DC cấp cho thiết bị nên đi qua thiết bị bảo vệ và phần tử cách ly phù hợp trước khi vào W200BOXANA. RS485 hoặc RS232 được sử dụng khi cần trao đổi dữ liệu số với PLC, PC hoặc thiết bị ngoại vi. Phiên bản ANA đồng thời cung cấp tín hiệu analog theo trọng lượng, cho phép kết nối trực tiếp tới ngõ vào analog thụ động tương thích của PLC, bộ ghi hoặc bộ điều khiển quá trình.

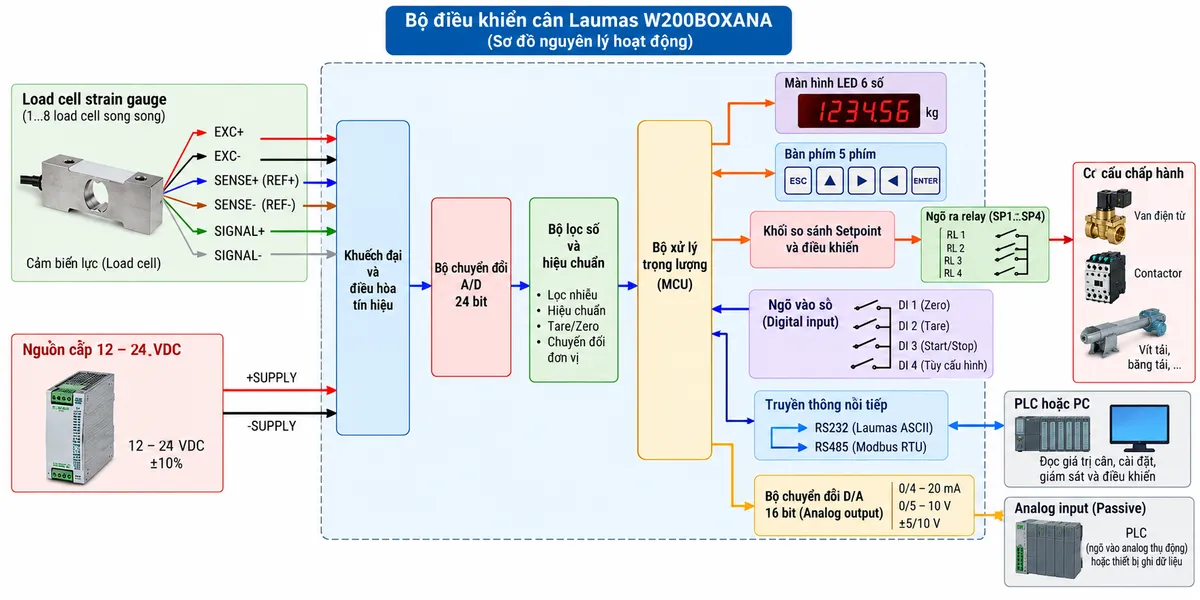

Nguyên lý xử lý tín hiệu cân

Khi tải tác động lên load cell, cầu điện trở strain gauge tạo ra tín hiệu điện áp vi sai rất nhỏ tỷ lệ với lực tác dụng. W200BOXANA cấp nguồn kích thích cho load cell, tiếp nhận tín hiệu này và đưa qua mạch điều hòa tín hiệu trước khi chuyển đổi sang dữ liệu số bằng bộ A/D 24 bit.

Bộ xử lý của thiết bị thực hiện các bước hiệu chuẩn, lọc số, tare, zero và chuyển đổi tín hiệu thành giá trị trọng lượng. Giá trị sau xử lý được hiển thị trên màn hình LED, đồng thời có thể được so sánh với các setpoint để đóng hoặc mở relay phục vụ điều khiển van, vít tải, băng tải hoặc các cơ cấu chấp hành trong dây chuyền.

Ở nhánh truyền tín hiệu analog, giá trị cân gross hoặc net theo cấu hình được chuyển qua bộ D/A 16 bit để tạo ra tín hiệu dòng hoặc điện áp tỷ lệ với trọng lượng. PLC có thể sử dụng tín hiệu này cho giám sát liên tục, điều khiển PID hoặc các thuật toán tự động hóa khác mà không cần xử lý trực tiếp tín hiệu mV/V của load cell.

Điều khiển setpoint và định lượng

W200BOXANA không chỉ thực hiện chức năng hiển thị cân mà còn có thể tham gia trực tiếp vào quá trình điều khiển. Người vận hành thiết lập giá trị setpoint và độ trễ phù hợp, sau đó relay của thiết bị thay đổi trạng thái khi trọng lượng đạt điều kiện đã cài đặt. Cách làm này đặc biệt hữu ích trong hệ thống nạp nguyên liệu, xả liệu và kiểm soát mức theo trọng lượng.

Với các chương trình batching tương ứng của dòng W200, bộ điều khiển có thể quản lý công thức, tính toán lượng rơi của vật liệu, kiểm soát sai số dung sai và sử dụng chế độ cấp chậm để cải thiện độ chính xác ở giai đoạn cuối của chu trình định lượng.

Ứng dụng điển hình

• Cân bồn và cân silo trong hệ thống chứa nguyên liệu.
• Cân phễu và cân định lượng tự động.
• Máy phối trộn nhiều thành phần theo công thức.
• Hệ thống nạp hoặc xả nguyên liệu theo khối lượng đặt trước.
• Dây chuyền cần truyền giá trị cân 4–20 mA hoặc 0–10 V về PLC.
• Cân công nghiệp cần giám sát đồng thời tại hiện trường và trên hệ thống SCADA hoặc máy tính.
• Hệ thống sử dụng relay để điều khiển van điện từ, vít tải, băng tải hoặc contactor theo setpoint trọng lượng.

Cam kết và nơi mua Bộ điều khiển cân Laumas W200BOXANA

Khi lựa chọn Laumas W200BOXANA chính hãng, cần xác định đúng chương trình cân, kiểu nguồn cấp, chuẩn tín hiệu analog và các tùy chọn truyền thông để thiết bị tương thích với load cell, PLC cũng như yêu cầu điều khiển thực tế của hệ thống.

Khách hàng có nhu cầu mua Bộ điều khiển cân Laumas W200BOXANA, tư vấn cấu hình hoặc lựa chọn thiết bị Laumas phù hợp có thể liên hệ thietbicodien. Chúng tôi hỗ trợ xác định đúng model và cấu hình theo yêu cầu của hệ thống cân công nghiệp, giúp hạn chế nhầm lẫn giữa phiên bản tiêu chuẩn, phiên bản có analog và các tùy chọn truyền thông khác nhau.

Câu hỏi thường gặp (FAQ)

Laumas W200BOXANA là thiết bị gì?

W200BOXANA là bộ chỉ thị và điều khiển cân thuộc dòng W200, lắp trong hộp bảo vệ IP67 và có ngõ ra analog 16 bit. Thiết bị nhận tín hiệu từ load cell, xử lý thành giá trị trọng lượng và có thể truyền giá trị đó tới PLC bằng tín hiệu analog hoặc giao tiếp nối tiếp.

W200BOXANA có xuất tín hiệu 4–20 mA không?

Có. Phiên bản analog của W200 hỗ trợ các chuẩn ngõ ra 0–20 mA, 4–20 mA và nhiều dải điện áp. Loại tín hiệu cần được cài đặt phù hợp với ngõ vào của PLC hoặc thiết bị nhận.

Ngõ ra analog của W200BOXANA dùng để làm gì?

Ngõ ra analog chuyển giá trị trọng lượng đã xử lý thành tín hiệu dòng hoặc điện áp tỷ lệ với cân. Nhờ đó PLC có thể đọc trọng lượng qua analog input mà không phải nhận trực tiếp tín hiệu mV/V rất nhỏ từ load cell.

W200BOXANA có giao tiếp Modbus với PLC được không?

Có. Dòng W200 tích hợp RS485 và RS232 và hỗ trợ Modbus RTU cùng giao thức ASCII của Laumas, cho phép PLC hoặc máy tính đọc giá trị cân và trao đổi các dữ liệu được giao thức hỗ trợ.

W200BOXANA có thể kết nối nhiều load cell không?

Có. Hệ thống W200 hỗ trợ kết nối nhiều load cell mắc song song thông qua hộp nối phù hợp; tài liệu của hãng cho phép tối đa 8 load cell 350 ohm trong cấu hình tương ứng. Việc đấu nối phải bảo đảm tổng tải điện và sơ đồ dây đúng yêu cầu kỹ thuật.

W200BOXANA có phù hợp lắp ngoài tủ điện không?

Phiên bản W200BOX sử dụng hộp IP67 lắp tường nên phù hợp hơn cho vị trí hiện trường so với phiên bản DIN lắp mặt tủ. Tuy nhiên vẫn cần tuân thủ hướng dẫn của hãng về nhiệt độ, môi trường, đi cáp, chống nhiễu và điều kiện sử dụng thực tế.

Phiên bản có analog có đầy đủ số lượng input và relay như phiên bản tiêu chuẩn không?

Không hoàn toàn. Trên cấu hình W200 có tùy chọn analog, một phần tài nguyên I/O được sử dụng cho mạch analog nên số digital input và relay output khả dụng giảm so với cấu hình tiêu chuẩn. Khi thiết kế hệ thống cần đối chiếu đúng sơ đồ của phiên bản đặt hàng.

W200BOXANA có dùng cho cân định lượng tự động không?

Có. Dòng W200 được thiết kế cho cả hiển thị trọng lượng và điều khiển cân định lượng, bao gồm các ứng dụng nạp, xả và phối trộn nhiều thành phần tùy chương trình được cấu hình trên thiết bị.
