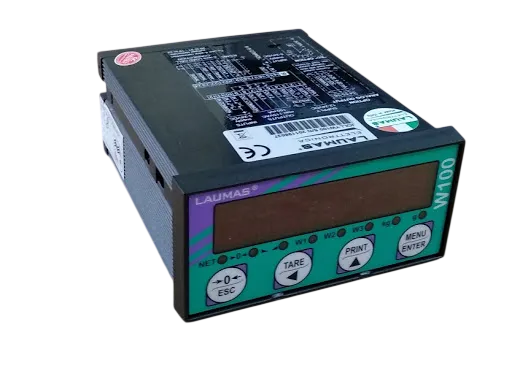

Bộ điều khiển cân Laumas W100ANA

1. Giới thiệu Bộ điều khiển cân Laumas W100ANA

Bộ điều khiển cân Laumas W100ANA là bộ chỉ thị và xử lý tín hiệu cân công nghiệp dạng lắp mặt tủ, thuộc dòng W100 của Laumas. Điểm khác biệt nổi bật của W100ANA là cấu hình có ngõ ra analog, cho phép chuyển giá trị khối lượng thành tín hiệu dòng hoặc điện áp để đưa trực tiếp về PLC, bộ ghi dữ liệu hoặc hệ thống điều khiển quá trình.

Laumas Elettronica là doanh nghiệp của Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển các dòng load cell, bộ chỉ thị cân, bộ truyền trọng lượng và thiết bị điện tử phục vụ hệ thống cân tự động. Dòng W100 được thiết kế theo dạng DIN nhỏ gọn để lắp trực tiếp trên mặt tủ điện và phù hợp với nhiều hệ thống cân máy, bồn, phễu, silo và dây chuyền sản xuất.

W100ANA tiếp nhận tín hiệu mức thấp từ load cell, thực hiện chuyển đổi A/D, hiệu chuẩn và xử lý số, sau đó hiển thị trọng lượng đồng thời cung cấp các giao tiếp RS232, RS485 và ngõ ra analog 16 bit. Thiết bị cũng tích hợp các đầu vào số và đầu ra relay để thực hiện những chức năng điều khiển cơ bản dựa trên giá trị cân.

2. Ưu điểm và tính năng nổi bật của Laumas W100ANA

Xử lý tín hiệu cân độ phân giải cao

Laumas W100ANA sử dụng bộ chuyển đổi A/D 24 bit để xử lý tín hiệu điện áp rất nhỏ từ load cell. Kiến trúc này giúp thiết bị phù hợp với các hệ thống cần theo dõi trọng lượng ổn định, từ cân bồn và cân phễu đến các ứng dụng kiểm soát nguyên liệu trong máy công nghiệp.

Tích hợp ngõ ra analog cho PLC và hệ thống điều khiển

Đặc trưng của phiên bản W100ANA là ngõ ra analog 16 bit, có thể cấu hình theo các chuẩn 0–20 mA, 4–20 mA, 0–5 V, 0–10 V, ±5 V hoặc ±10 V. Nhờ đó, giá trị trọng lượng có thể được truyền dưới dạng tín hiệu analog tới PLC, bộ điều khiển quá trình hoặc hệ thống thu thập dữ liệu mà không cần bổ sung bộ chuyển đổi tín hiệu cân riêng.

Kết nối truyền thông công nghiệp linh hoạt

Thiết bị được trang bị RS485 và RS232. RS485 hỗ trợ giao thức Modbus RTU và Laumas ASCII, thuận tiện khi tích hợp vào mạng điều khiển, PLC hoặc máy tính công nghiệp. Việc có cả ngõ ra analog và truyền thông số giúp W100ANA thích hợp cho cả hệ thống điều khiển truyền thống lẫn hệ thống tự động hóa có giám sát dữ liệu.

Hiển thị trực quan, thiết kế phù hợp tủ điện

Mặt trước sử dụng màn hình LED đỏ 6 chữ số với chiều cao ký tự 14 mm, đi kèm 8 LED trạng thái và bàn phím màng 4 phím. Vỏ DIN kích thước 48 x 96 x 130 mm được thiết kế để lắp trên mặt tủ; mặt trước đạt cấp bảo vệ IP54 và có tùy chọn mặt trước IP65.

Các thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Nguồn cấp	12/24 VDC ±10%, công suất tiêu thụ 5 W
Kiểu lắp đặt	Lắp mặt tủ, vỏ DIN 48 x 96 x 130 mm
Màn hình	LED đỏ 6 chữ số, chiều cao 14 mm
Bộ chuyển đổi A/D	24 bit, 16.000.000 điểm
Dải hiển thị	±999999
Dải đo tín hiệu load cell	±39 mV
Độ nhạy load cell tối đa	±7 mV/V
Nguồn kích load cell	5 VDC, tối đa 120 mA
Số load cell mắc song song	Tối đa 8 load cell 350 Ω
Ngõ ra analog	16 bit; 0–20 mA, 4–20 mA, 0–5 V, 0–10 V, ±5 V hoặc ±10 V
Đầu vào số trên phiên bản analog	2 đầu vào quang cách ly, 5–24 VDC PNP
Đầu ra relay trên phiên bản analog	4 đầu ra relay
Truyền thông	RS232 và RS485; Modbus RTU / Laumas ASCII
Cấp bảo vệ mặt trước	IP54; tùy chọn mặt trước IP65

3. Chức năng, nguyên lý hoạt động và ứng dụng của W100ANA

Nguyên lý xử lý tín hiệu cân

Trong một hệ thống cân điển hình, các load cell nhận tải cơ học và tạo ra tín hiệu điện có biên độ nhỏ tỷ lệ với lực tác dụng. W100ANA cung cấp điện áp kích cho load cell, nhận tín hiệu Signal+/Signal-, đồng thời hỗ trợ đường Ref/Sense đối với kết nối load cell 6 dây. Với load cell 4 dây, cách đấu nối phải thực hiện theo hướng dẫn của Laumas để liên kết đúng các đường excitation và sense.

Tín hiệu load cell sau đó được đưa qua khối chuyển đổi A/D và xử lý số. Thiết bị áp dụng các thông số hiệu chuẩn, điểm zero, tare và bộ lọc đã cài đặt để xác định giá trị trọng lượng thực tế. Kết quả được đưa lên màn hình, truyền qua cổng serial, sử dụng cho các setpoint relay hoặc chuyển đổi thành tín hiệu 4–20 mA hoặc 0–10 V và các dải analog tương ứng.

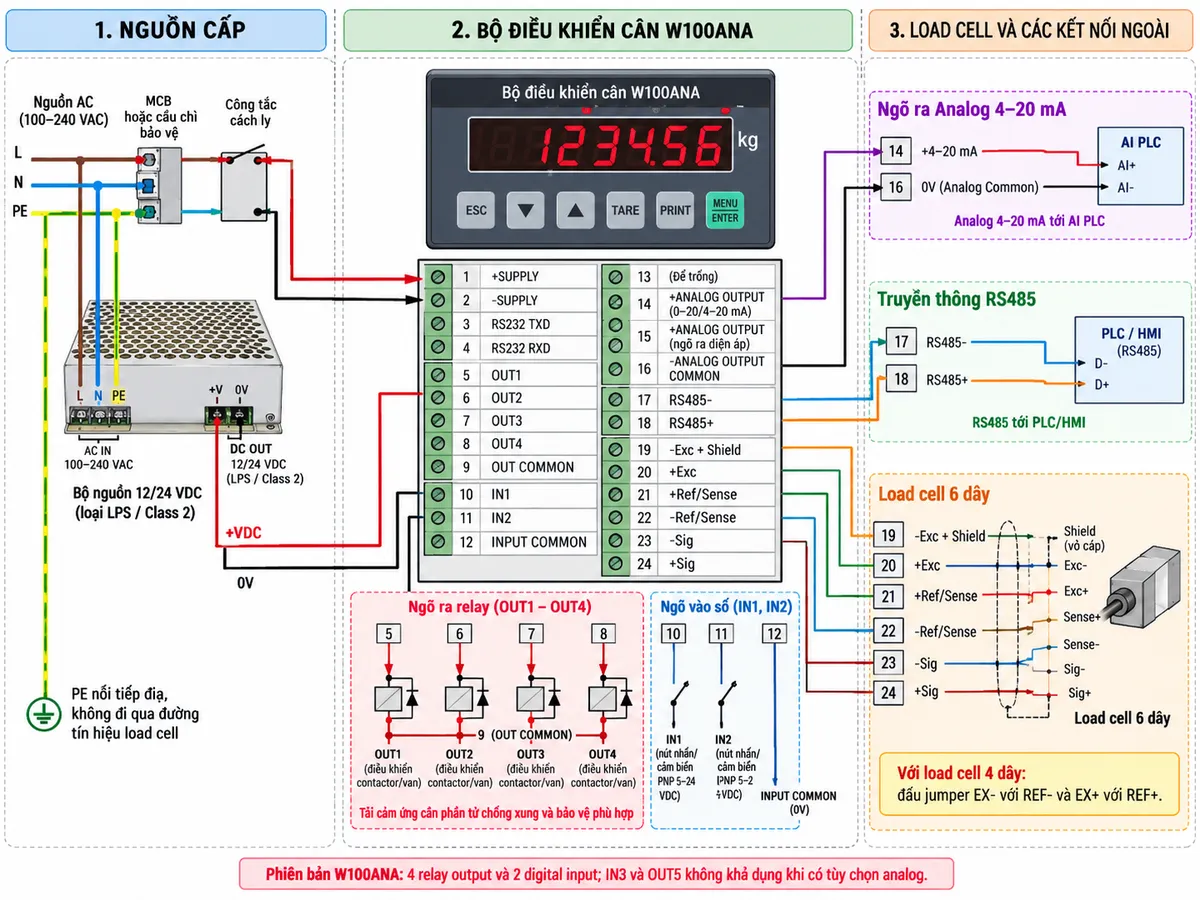

Đấu nối W100ANA vào hệ thống cân

Nguồn cấp của thiết bị là 12/24 VDC. Trong tủ điện nên bố trí thiết bị bảo vệ và cách ly ở phía nguồn, sau đó sử dụng nguồn DC phù hợp để cấp cho W100ANA. Tín hiệu load cell cần đi bằng cáp chống nhiễu và được tách khỏi dây động lực, biến tần và các dây dẫn có dòng đóng cắt lớn.

Ở phiên bản analog, W100ANA sử dụng các đầu nối dành cho ngõ ra analog nên số lượng I/O khả dụng là 2 đầu vào số và 4 đầu ra relay. Các đầu ra này phù hợp cho chức năng setpoint và điều khiển logic; với tải cảm ứng như cuộn contactor hoặc van điện từ cần thực hiện bảo vệ chống xung theo hướng dẫn lắp đặt của nhà sản xuất.

Các chức năng điều khiển cân

W100ANA không chỉ hiển thị trọng lượng mà còn có thể tham gia trực tiếp vào logic vận hành của máy. Các đầu vào số có thể được gán cho những lệnh vận hành như chuyển Gross/Net, zero bán tự động, peak, print, limit hoặc điều khiển từ xa tùy cấu hình. Các relay có thể hoạt động theo các giá trị setpoint hoặc được điều khiển thông qua giao thức truyền thông.

Ngõ ra analog có thể được tỷ lệ hóa theo khoảng trọng lượng yêu cầu. Ví dụ, trong hệ thống điều khiển PLC, trọng lượng từ 0 đến toàn thang có thể được ánh xạ sang dải dòng hoặc điện áp đã lựa chọn. PLC từ đó sử dụng giá trị analog để giám sát mức vật liệu, thực hiện thuật toán phối trộn hoặc phối hợp các thiết bị khác trong dây chuyền.

Ứng dụng tiêu biểu

• Cân bồn và cân silo để giám sát lượng nguyên liệu tồn chứa.
• Cân phễu trong hệ thống cấp liệu và phối trộn.
• Máy đóng bao và thiết bị cân trong dây chuyền đóng gói.
• Hệ thống cân tích hợp PLC cần tín hiệu analog theo trọng lượng.
• Máy công nghiệp cần các điểm đặt relay theo mức tải hoặc khối lượng.
• Hệ thống giám sát cân qua Modbus RTU hoặc Laumas ASCII.
• Các ứng dụng cần đưa đồng thời thông tin trọng lượng lên màn hình tại tủ điện và hệ thống điều khiển trung tâm.

4. Cam kết và nơi mua Bộ điều khiển cân Laumas W100ANA

Khi lựa chọn Laumas W100ANA chính hãng, người dùng cần đặc biệt quan tâm tới đúng mã sản phẩm, cấu hình ngõ ra analog, yêu cầu tín hiệu PLC, loại load cell và sơ đồ kết nối thực tế. Việc lựa chọn đúng ngay từ đầu giúp giảm thời gian tích hợp, hạn chế sai đấu nối và đảm bảo hệ thống cân hoạt động ổn định.

Khách hàng có nhu cầu mua Bộ điều khiển cân Laumas W100ANA chính hãng, tư vấn lựa chọn load cell, cấu hình ngõ ra 4–20 mA/0–10 V hoặc tích hợp vào tủ điều khiển có thể liên hệ thietbicodien để được hỗ trợ đúng model và đúng yêu cầu ứng dụng.

Câu hỏi thường gặp (FAQ)

W100ANA khác W100 thông thường ở điểm nào?

W100ANA là cấu hình của dòng W100 có ngõ ra analog. Khi cấu hình analog được sử dụng, thiết bị có 4 đầu ra relay và 2 đầu vào số thay vì 5 relay và 3 đầu vào số của cấu hình không sử dụng tùy chọn analog.

Laumas W100ANA có ngõ ra 4–20 mA không?

Có. Thiết bị hỗ trợ ngõ ra 0–20 mA hoặc 4–20 mA. Ngoài tín hiệu dòng, ngõ ra analog còn hỗ trợ các dải điện áp 0–5 V, 0–10 V, ±5 V và ±10 V.

W100ANA có thể kết nối trực tiếp với PLC không?

Có. PLC có thể nhận giá trị cân thông qua ngõ vào analog phù hợp hoặc giao tiếp RS485 sử dụng Modbus RTU. Thiết bị cũng có cổng RS232 cho các thiết bị tương thích.

W100ANA có thể kết nối bao nhiêu load cell?

Theo thông số kỹ thuật của dòng W100, thiết bị có thể cấp nguồn cho tối đa 8 load cell có điện trở 350 Ω mắc song song. Khi có nhiều load cell, hệ thống thường sử dụng hộp nối load cell phù hợp trước khi đưa tín hiệu về bộ điều khiển.

W100ANA dùng được với load cell 4 dây và 6 dây không?

Có. Thiết bị có các đầu nối Excitation, Signal và Ref/Sense dành cho hệ thống load cell 6 dây. Với load cell 4 dây, cần thực hiện jumper giữa EX- và REF-, đồng thời giữa EX+ và REF+ theo hướng dẫn đấu nối của Laumas.

Nguồn cấp cho Laumas W100ANA là bao nhiêu?

Thiết bị sử dụng nguồn 12/24 VDC ±10%. Nhà sản xuất yêu cầu sử dụng nguồn LPS hoặc Class 2 phù hợp và hệ thống lắp đặt cần có thiết bị bảo vệ điện thích hợp.

W100ANA có thể dùng để điều khiển van hoặc contactor trực tiếp không?

W100ANA có các đầu ra relay dành cho chức năng setpoint và điều khiển. Khi kết nối tải thực tế phải kiểm tra giới hạn tiếp điểm, điện áp và dòng điện cho phép; với tải cảm ứng nên sử dụng phần tử chống xung và relay trung gian hoặc mạch điều khiển phù hợp với thiết kế của hệ thống.
