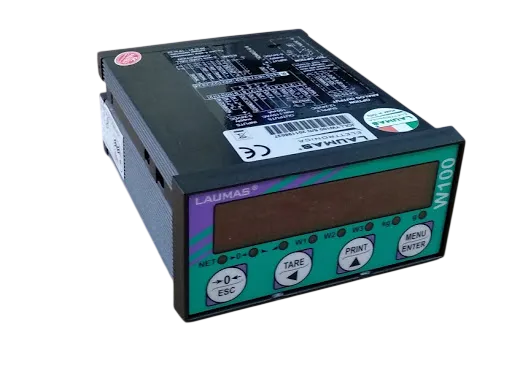

Bộ điều khiển cân Laumas W100

Giới thiệu Bộ điều khiển cân Laumas W100 và thương hiệu Laumas

Bộ điều khiển cân Laumas W100 là thiết bị hiển thị và xử lý tín hiệu cân công nghiệp dạng lắp bảng, được phát triển bởi Laumas – thương hiệu Italia hoạt động trong lĩnh vực cân, định lượng và thiết bị điện tử cân công nghiệp từ năm 1984. Sản phẩm được thiết kế để nhận tín hiệu trực tiếp từ load cell, chuyển đổi thành giá trị khối lượng, hiển thị tại chỗ và truyền dữ liệu tới PLC, máy tính, màn hình phụ hoặc máy in.

Với khả năng tích hợp tín hiệu load cell, các ngõ vào số, ngõ ra relay và truyền thông công nghiệp trong một thiết bị nhỏ gọn, W100 phù hợp cho cân bồn, cân phễu, cân bàn, hệ thống định lượng, kiểm soát mức theo khối lượng và nhiều dây chuyền tự động hóa cần thu thập dữ liệu cân.

Laumas tập trung chuyên sâu vào công nghệ cân công nghiệp, từ load cell, bộ gá, hộp nối đến bộ hiển thị và bộ truyền tín hiệu. Nhờ đó W100 có thể được triển khai như một thành phần trung tâm của hệ thống cân độc lập hoặc kết nối với hệ điều khiển cấp cao hơn.

Ưu điểm và tính năng nổi bật của Laumas W100

Điểm nổi bật của Laumas W100 là khả năng kết hợp chức năng hiển thị khối lượng, xử lý tín hiệu load cell, điều khiển setpoint và truyền thông RS485/RS232 trong cùng một thiết bị lắp mặt tủ. Thiết bị thích hợp cả cho hệ cân độc lập và hệ thống cần trao đổi dữ liệu với PLC hoặc phần mềm giám sát.

• Nhận trực tiếp tín hiệu từ load cell và thực hiện chuyển đổi số với độ phân giải cao.
• Tích hợp bộ lọc số giúp hạn chế ảnh hưởng của dao động cơ học lên giá trị cân hiển thị.
• Hỗ trợ hiệu chuẩn lý thuyết bằng bàn phím và hiệu chuẩn thực tế bằng tải chuẩn; có chức năng tuyến tính hóa nhiều điểm.
• Hỗ trợ zero, tare, preset tare, theo dõi zero và hiển thị giá trị đỉnh phục vụ nhiều quy trình cân khác nhau.
• Các ngõ ra relay có thể làm việc theo setpoint hoặc được điều khiển thông qua giao thức truyền thông.
• Hỗ trợ giao tiếp với PLC, PC, màn hình phụ và máy in thông qua các cổng truyền thông tích hợp.
• Có thể kết nối hộp nối load cell thông thường hoặc hộp nối thông minh Laumas để xây dựng hệ thống cân nhiều cảm biến.
• Có tùy chọn ngõ ra analog để truyền giá trị cân tới PLC hoặc thiết bị thu tín hiệu tương tự.
• Có tùy chọn bộ nhớ Alibi cho các ứng dụng yêu cầu lưu dữ liệu cân phù hợp với cấu hình hệ thống.

Thông số kỹ thuật chính

Thông số	Giá trị
Kiểu lắp đặt	Lắp mặt tủ, vỏ DIN
Kích thước thiết bị	48 x 96 x 130 mm
Kích thước khoét bảng	92 x 45 mm
Màn hình	LED đỏ bán chữ-số, 6 chữ số, chiều cao 14 mm
Cấp bảo vệ mặt trước	IP54; IP65 là tùy chọn
Nguồn cấp và công suất	12–24 VDC ±10%; 5 W
Khả năng cấp load cell	Tối đa 8 load cell 350 Ω mắc song song; nguồn kích 5 VDC/120 mA
Bộ chuyển đổi A/D	24 bit, 16.000.000 điểm, 4,8 kHz
Dải đo tín hiệu	±39 mV
Độ nhạy load cell sử dụng	Đến ±7 mV/V
Tốc độ chuyển đổi	Đến 300 lần/giây
Ngõ vào số	3 ngõ vào quang cách ly PNP, 5–24 VDC; còn 2 ngõ khi có tùy chọn analog
Ngõ ra relay	5 ngõ; còn 4 ngõ khi có tùy chọn analog
Truyền thông	RS485 và RS232; Modbus RTU và Laumas ASCII
Ngõ ra analog tùy chọn	16 bit; 0–20 mA, 4–20 mA, 0–5 V, 0–10 V, ±5 V hoặc ±10 V

Chức năng, nguyên lý hoạt động và ứng dụng của Bộ điều khiển cân Laumas W100

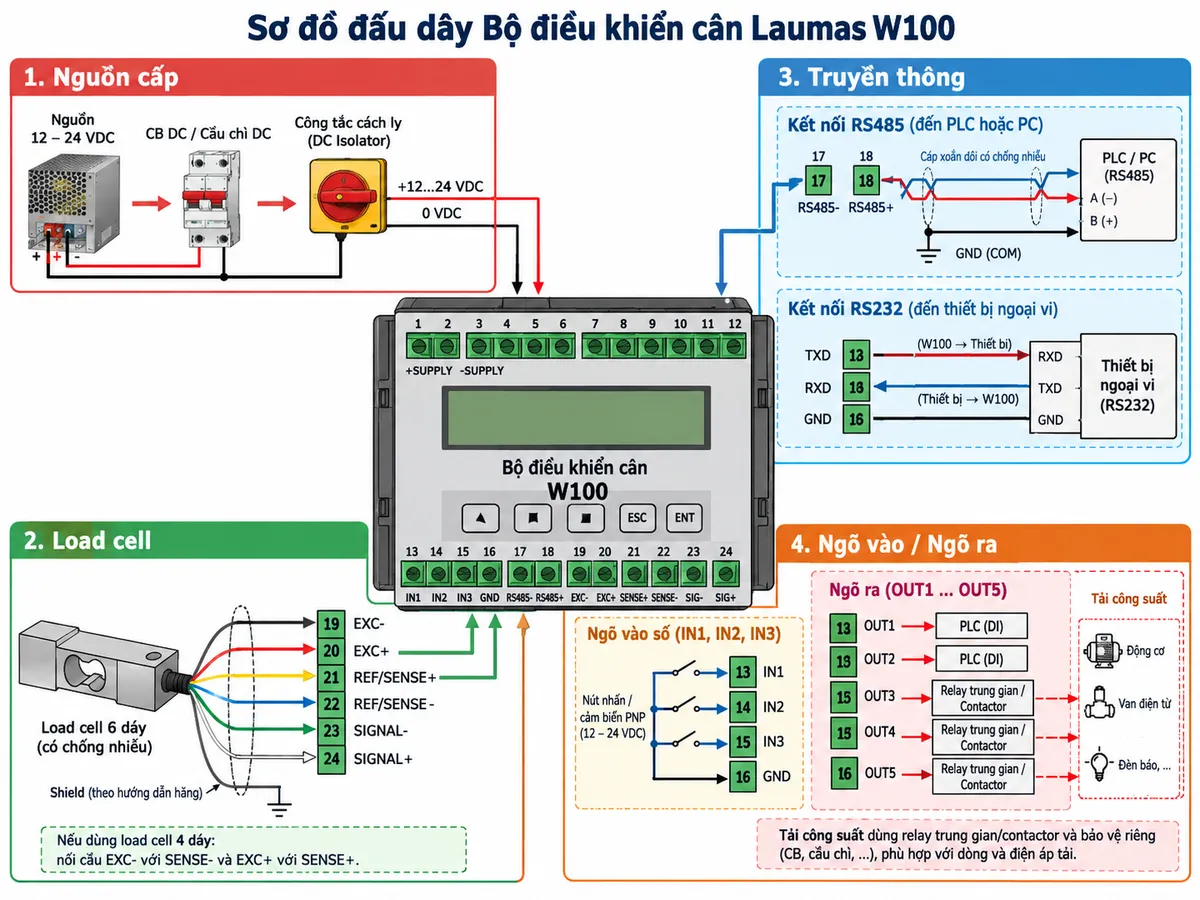

Kết nối load cell và hệ thống điều khiển

Trong một hệ thống cân điển hình, load cell chuyển đổi lực tác dụng lên bàn cân, bồn hoặc phễu thành tín hiệu điện mức thấp. W100 nhận tín hiệu load cell qua các đường kích nguồn, Sense và Signal. Với load cell bốn dây, nhà sản xuất quy định đấu cầu giữa các cực excitation và sense tương ứng; với hệ nhiều load cell có thể sử dụng hộp nối để đưa tín hiệu tổng về bộ điều khiển.

Nguồn một chiều cấp cho W100 nên được đưa qua thiết bị bảo vệ và cách ly phù hợp của tủ điện. Các ngõ ra relay của W100 được sử dụng làm tín hiệu điều khiển hoặc setpoint; đối với tải công suất lớn nên sử dụng relay trung gian, contactor hoặc phần tử giao tiếp thích hợp thay vì dùng tiếp điểm của bộ cân để đóng cắt trực tiếp tải công suất.

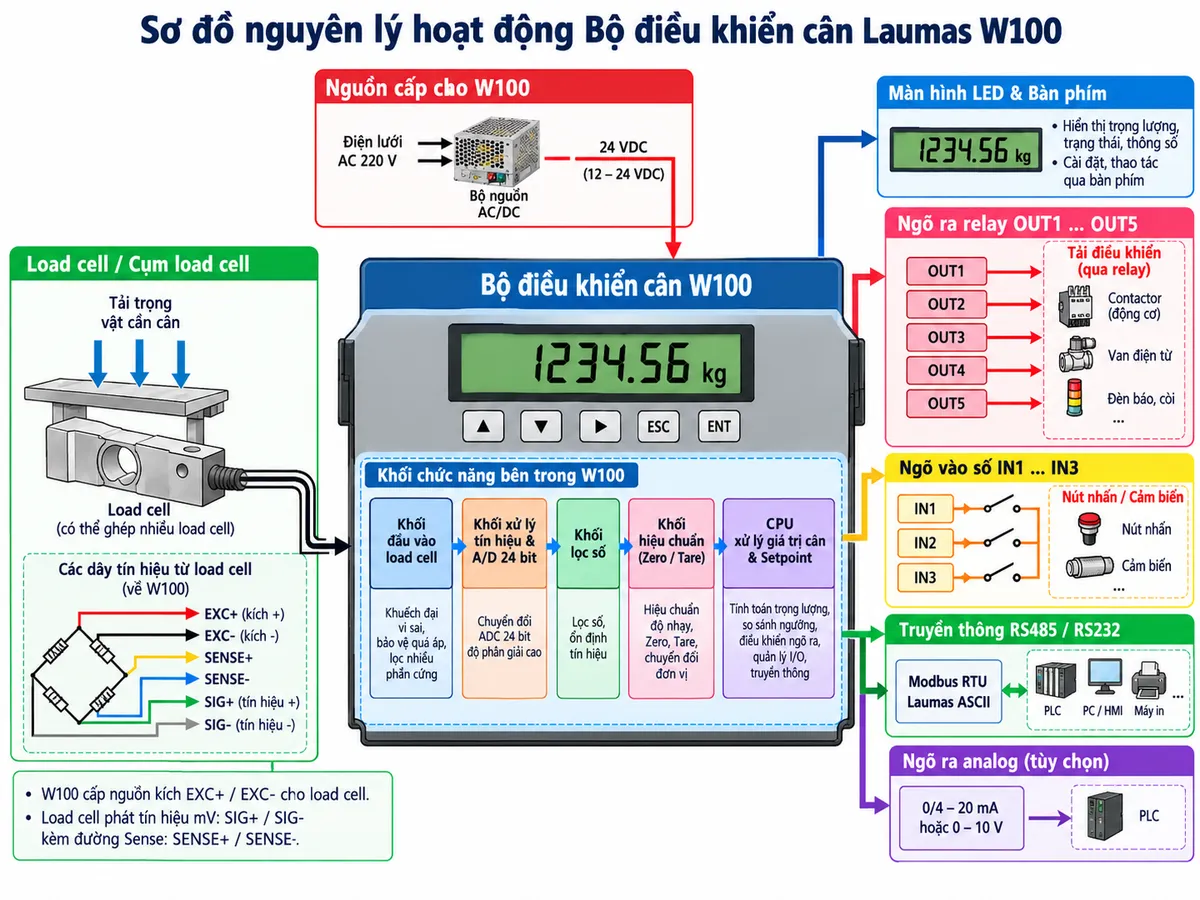

Nguyên lý xử lý tín hiệu cân

W100 cấp điện áp kích thích cho cầu điện trở của load cell. Khi tải trọng thay đổi, load cell tạo ra tín hiệu vi sai tỷ lệ với lực tác dụng. Tín hiệu này được đưa vào mạch đầu vào của bộ cân, sau đó qua bộ chuyển đổi A/D 24 bit để chuyển thành dữ liệu số.

Dữ liệu tiếp tục được xử lý bằng các thuật toán hiệu chuẩn và bộ lọc số giảm dao động khối lượng. Sau khi áp dụng hệ số hiệu chuẩn, zero và tare, bộ xử lý xác định giá trị gross hoặc net để đưa lên màn hình. W100 đồng thời có thể so sánh giá trị cân với các setpoint đã cài đặt nhằm tác động các ngõ ra relay.

Khi tích hợp vào hệ thống tự động hóa, giá trị cân và trạng thái I/O có thể được trao đổi với PLC hoặc PC qua RS485/RS232. Với phiên bản trang bị tùy chọn analog, giá trị cân còn có thể được chuyển thành tín hiệu dòng hoặc điện áp tiêu chuẩn để đưa tới ngõ vào analog của PLC.

Các chức năng cân và hiệu chuẩn

Hiệu chuẩn cân công nghiệp trên W100 có thể thực hiện theo thông số danh định của load cell hoặc bằng tải chuẩn thực tế. Chế độ hiệu chuẩn thực tế còn hỗ trợ tuyến tính hóa, hữu ích khi cần bù sai số của toàn bộ kết cấu cơ khí và cảm biến trong nhiều vùng tải.

Các chức năng zero, tare và preset tare giúp thiết bị thích nghi với cân bồn, cân phễu hoặc cân bàn có khối lượng vỏ chứa. Chức năng peak có thể ghi nhận giá trị lớn nhất đạt được, trong khi hysteresis của setpoint giúp ổn định trạng thái đóng cắt khi giá trị cân dao động quanh ngưỡng cài đặt.

Ứng dụng điển hình

• Cân bồn và cân silo trong dây chuyền sản xuất.
• Cân phễu cấp liệu và hệ thống định lượng nguyên liệu.
• Cân bàn hoặc cân sàn sử dụng một hay nhiều load cell.
• Giám sát khối lượng nguyên liệu và phát tín hiệu cảnh báo theo setpoint.
• Truyền dữ liệu cân tới PLC, SCADA hoặc máy tính trong hệ thống tự động hóa.
• Kết nối màn hình phụ và máy in cho trạm cân hoặc dây chuyền đóng gói.
• Hệ thống cân nhiều load cell sử dụng hộp nối hoặc hộp nối thông minh Laumas.

Cam kết và nơi mua Bộ điều khiển cân Laumas W100

Khi lựa chọn Bộ điều khiển cân Laumas W100 chính hãng, người dùng cần xác định đúng cấu hình hệ thống load cell, yêu cầu truyền thông, số lượng tín hiệu I/O và nhu cầu sử dụng các tùy chọn như ngõ ra analog hoặc bộ nhớ Alibi. Việc chọn đúng cấu hình ngay từ đầu giúp thiết bị dễ tích hợp với tủ điện, PLC và hệ thống cân hiện hữu.

Khách hàng có nhu cầu mua Laumas W100 có thể liên hệ thietbicodien để được tư vấn lựa chọn sản phẩm chính hãng, kiểm tra cấu hình phù hợp với load cell và hệ thống điều khiển, đồng thời hỗ trợ thông tin kỹ thuật phục vụ lắp đặt và thay thế.

Câu hỏi thường gặp (FAQ)

Laumas W100 dùng để làm gì?

W100 dùng để nhận và xử lý tín hiệu từ load cell, hiển thị khối lượng, thực hiện các chức năng zero/tare, điều khiển theo setpoint và truyền dữ liệu cân tới PLC, máy tính hoặc thiết bị ngoại vi.

W100 có thể kết nối nhiều load cell không?

Có. Thiết bị được thiết kế cho hệ thống cân sử dụng nhiều load cell mắc song song, thường thông qua hộp nối load cell. Giới hạn cụ thể của cấu hình tiêu chuẩn được thể hiện trong bảng thông số kỹ thuật phía trên.

Laumas W100 có giao tiếp được với PLC không?

Có. Giao tiếp PLC có thể thực hiện qua RS485 hoặc RS232 bằng các giao thức được W100 hỗ trợ. Ngoài ra, hệ thống có thể sử dụng ngõ ra analog tùy chọn khi PLC cần nhận giá trị cân bằng tín hiệu tương tự.

W100 có sẵn ngõ ra analog không?

Ngõ ra analog là cấu hình tùy chọn, không nên mặc định rằng mọi W100 đều được trang bị chức năng này. Khi đặt hàng cần kiểm tra chính xác phiên bản và tùy chọn của thiết bị.

Laumas W100 có chức năng hiệu chuẩn bằng tải thực tế không?

Có. Ngoài hiệu chuẩn lý thuyết, W100 hỗ trợ hiệu chuẩn bằng tải chuẩn thực tế và khả năng tuyến tính hóa, giúp cân chỉnh hệ thống theo đặc tính thực tế của kết cấu cơ khí và load cell.

W100 có thể điều khiển thiết bị ngoài theo giá trị cân không?

Có. Các ngõ ra relay có thể được gán theo setpoint để tạo tín hiệu điều khiển khi khối lượng đạt điều kiện cài đặt. Với tải công suất, nên dùng relay trung gian hoặc contactor phù hợp để cách ly bộ điều khiển cân khỏi mạch động lực.

W100 có phù hợp cho cân bồn và cân phễu không?

Có. Các chức năng xử lý load cell, zero, tare, lọc dao động, setpoint và truyền thông khiến W100 phù hợp với nhiều hệ thống cân bồn, cân phễu và định lượng công nghiệp, miễn là cấu hình cảm biến và yêu cầu điều khiển nằm trong phạm vi kỹ thuật của thiết bị.
