Bộ điều khiển cân Laumas W200BOX

Giới thiệu Bộ điều khiển cân Laumas W200BOX

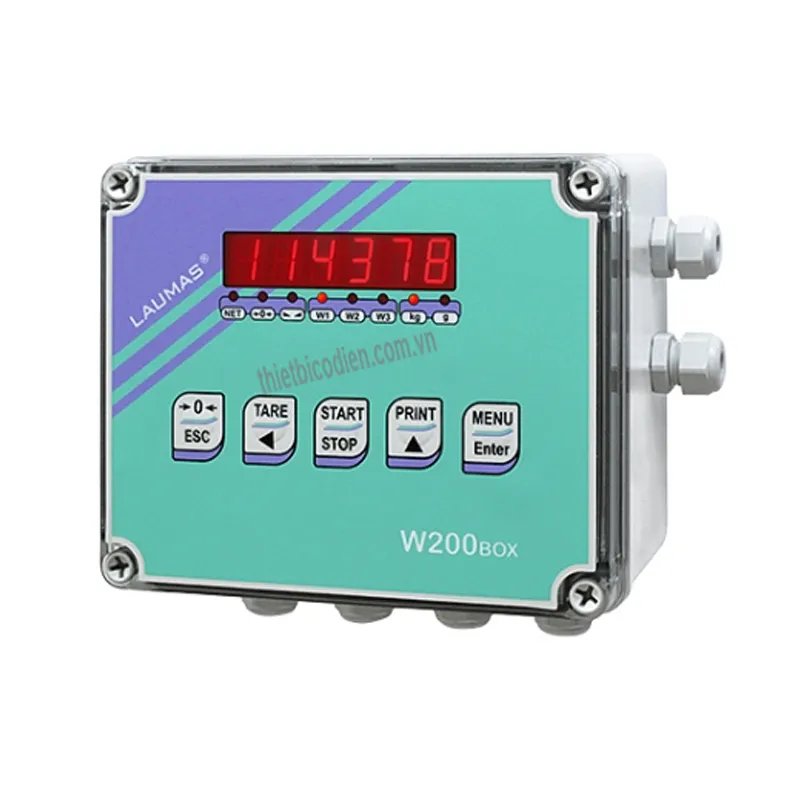

Bộ điều khiển cân Laumas W200BOX là thiết bị hiển thị, xử lý tín hiệu cân và điều khiển định lượng công nghiệp thuộc dòng W200 của Laumas, thương hiệu chuyên về load cell, thiết bị điện tử cân và giải pháp cân công nghiệp của Italia. Phiên bản W200BOX được lắp trong hộp polycarbonate bảo vệ IP67, phù hợp lắp tường tại khu vực sản xuất cần khả năng bảo vệ thiết bị tốt hơn so với kiểu lắp mặt tủ thông thường.

W200BOX không chỉ hiển thị giá trị trọng lượng mà còn có thể đảm nhiệm các chức năng cân, điều khiển nạp/xả và định lượng nhiều thành phần. Thiết bị tích hợp các ngõ vào số, ngõ ra relay, RS232, RS485 và hỗ trợ nhiều tùy chọn truyền thông công nghiệp, nhờ đó có thể kết nối với PLC, máy tính, màn hình phụ, máy in hoặc hệ thống giám sát sản xuất.

Ưu điểm và tính năng nổi bật của Laumas W200BOX

• Vỏ bảo vệ IP67 bằng polycarbonate, thiết kế lắp tường, phù hợp cho môi trường công nghiệp.
• Màn hình LED đỏ 6 chữ số cao 14 mm cùng 8 LED trạng thái giúp theo dõi cân và trạng thái vận hành trực quan.
• Bàn phím màng 5 phím cho phép cấu hình thông số và thao tác trực tiếp tại thiết bị.
• Bộ chuyển đổi A/D 24 bit tốc độ 4,8 kHz phục vụ việc tiếp nhận và xử lý tín hiệu điện áp rất nhỏ từ load cell.
• Hỗ trợ kết nối tối đa 8 load cell 350 Ω mắc song song và cấp nguồn kích thích 5 VDC cho load cell.
• Tích hợp 3 ngõ vào số và 5 ngõ ra relay, thích hợp nhận lệnh từ nút nhấn/cảm biến và điều khiển relay trung gian, contactor, van điện từ hoặc cơ cấu cấp liệu.
• Có sẵn RS232 và RS485, hỗ trợ giao thức Modbus RTU và Laumas ASCII để trao đổi dữ liệu với PLC, PC và thiết bị ngoại vi.
• Chức năng Multiprogram hỗ trợ định lượng nạp, định lượng xả và định lượng nhiều sản phẩm, quản lý tối đa 99 công thức.
• Có thể mở rộng bằng ngõ ra analog 16 bit và các giao tiếp công nghiệp như Profibus DP, DeviceNet, CANopen, Profinet IO, Modbus/TCP hoặc Ethernet/IP tùy cấu hình.
• Có tùy chọn Ethernet TCP/IP cho phép quản lý thiết bị từ xa qua mạng bằng PC, điện thoại thông minh hoặc máy tính bảng.
• Hỗ trợ tùy chọn alibi memory và phiên bản ATEX dành cho khu vực nguy hiểm theo cấu hình do nhà sản xuất cung cấp.

Thông số kỹ thuật chính

Hạng mục	Thông tin
Kiểu lắp đặt	Lắp tường
Vỏ bảo vệ	Hộp polycarbonate IP67
Kích thước hộp	170 x 140 x 95 mm
Nguồn cấp tiêu chuẩn	12/24 VDC ±10%, công suất tiêu thụ 5 W
Nguồn cấp tùy chọn	115/230 VAC, 50-60 Hz
Kết nối load cell	Tối đa 8 load cell 350 Ω, loại 4 hoặc 6 dây
Nguồn kích thích load cell	5 VDC, tối đa 120 mA
Bộ chuyển đổi A/D	24 bit, 16.000.000 điểm, 4,8 kHz
Màn hình	LED đỏ 6 chữ số, chiều cao ký tự 14 mm
Giao diện vận hành	Bàn phím màng 5 phím, 8 LED trạng thái
Ngõ vào số	3 ngõ vào số
Ngõ ra relay	5 ngõ ra relay
Truyền thông tiêu chuẩn	RS232 và RS485, Modbus RTU hoặc Laumas ASCII
Ngõ ra analog tùy chọn	16 bit; 0/4-20 mA, 0-5/10 V, ±5/10 V
Chương trình định lượng	Nạp, xả, định lượng nhiều sản phẩm; tối đa 99 công thức

Chức năng, nguyên lý hoạt động và ứng dụng của Laumas W200BOX

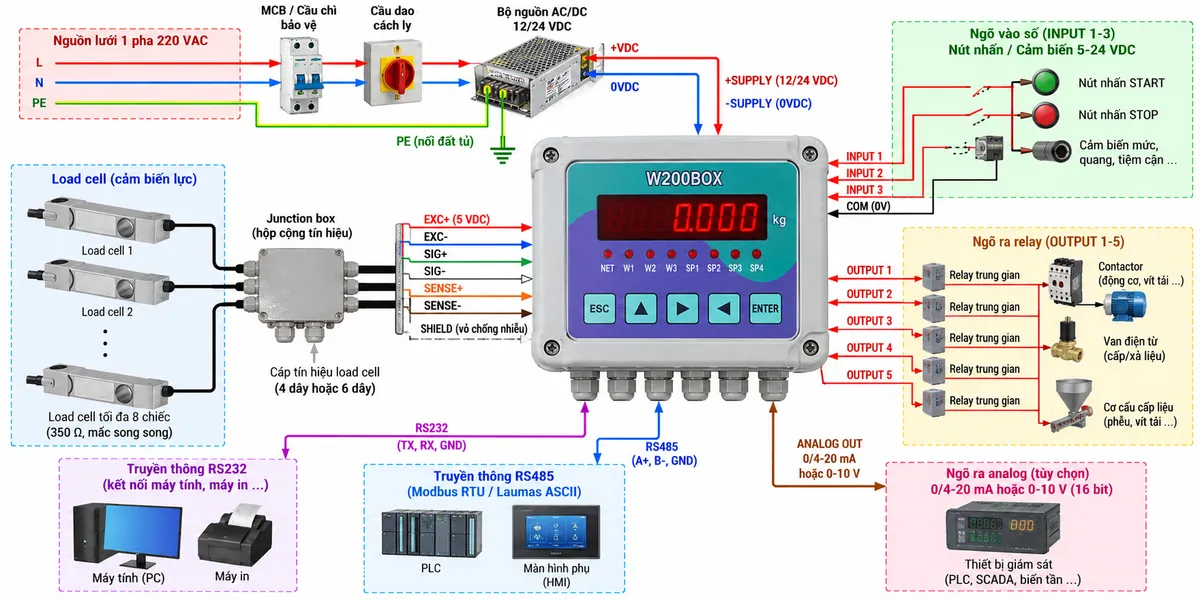

Kết nối W200BOX với load cell và hệ thống điều khiển

Trong một hệ thống cân điển hình, tải trọng từ bồn, phễu, silo hoặc bàn cân được truyền cơ học tới một hay nhiều load cell strain gauge. Khi sử dụng nhiều load cell, tín hiệu thường được tập hợp qua junction box trước khi đưa về đầu vào load cell của W200BOX. Thiết bị cấp nguồn kích thích cho cầu đo của load cell và tiếp nhận tín hiệu mV thông qua các đường EXCITATION, SIGNAL và REF/SENSE đối với kết nối 6 dây.

Các ngõ vào số có thể được cấu hình phục vụ những lệnh vận hành của hệ thống, trong khi các ngõ ra relay cho phép W200BOX phát tín hiệu điều khiển theo trạng thái cân hoặc chương trình định lượng. Trong ứng dụng thực tế, relay của thiết bị nên điều khiển relay trung gian hoặc phần tử giao diện phù hợp trước khi tác động tới contactor, van và các tải công suất.

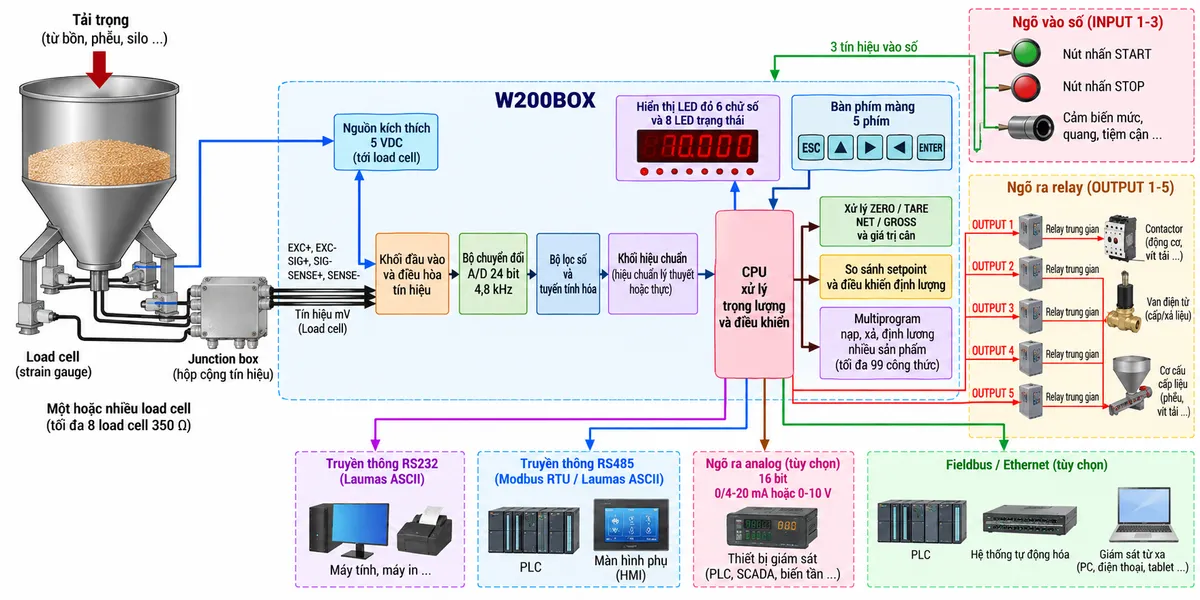

Nguyên lý xử lý tín hiệu trọng lượng

Khi có tải tác động, load cell biến đổi lực thành tín hiệu điện áp mức mV. Tín hiệu này được đưa tới mạch đầu vào của W200BOX, sau đó được số hóa bởi A/D 24 bit. Bộ xử lý thực hiện lọc tín hiệu, hiệu chuẩn và tính toán để chuyển giá trị điện từ load cell thành giá trị trọng lượng hiển thị trên màn hình.

Trong quá trình vận hành, thiết bị có thể sử dụng giá trị trọng lượng để thực hiện các chức năng cân cơ bản và so sánh với các giá trị đặt. Trạng thái ngõ ra relay sau đó được điều khiển để phối hợp cơ cấu cấp liệu, van, vít tải hoặc thiết bị chấp hành của dây chuyền.

Điều khiển định lượng và Multiprogram

Một lợi thế quan trọng của W200BOX là khả năng làm việc như một bộ điều khiển định lượng công nghiệp. Tùy chương trình được cấu hình, thiết bị có thể điều khiển quá trình nạp vào hệ thống cân, xả khỏi hệ thống cân hoặc phối trộn nhiều thành phần.

Ở chế độ định lượng, W200BOX liên tục theo dõi trọng lượng và điều khiển các ngõ ra theo trình tự của chương trình. Khi trọng lượng tiến gần giá trị mục tiêu, hệ thống có thể phối hợp các cơ cấu cấp liệu theo cấu hình ứng dụng nhằm hoàn thành mẻ cân. Multiprogram cho phép lưu tối đa 99 công thức, hữu ích với dây chuyền thường xuyên thay đổi sản phẩm hoặc tỷ lệ phối trộn.

Kết nối PLC và hệ thống giám sát

Thông qua RS485 Modbus RTU hoặc Laumas ASCII, W200BOX có thể trao đổi giá trị cân và dữ liệu vận hành với PLC hoặc máy tính. Cổng RS232 thích hợp cho các thiết bị ngoại vi tương thích như máy in, PC hoặc màn hình phụ tùy kiến trúc hệ thống.

Khi yêu cầu tích hợp sâu hơn vào mạng tự động hóa, có thể lựa chọn các tùy chọn fieldbus hoặc Ethernet tương thích. Với tùy chọn Ethernet TCP/IP, việc giám sát và quản lý từ xa qua mạng trở nên thuận tiện hơn cho các hệ thống cân phân tán.

Ứng dụng điển hình

• Điều khiển cân phễu và cân bồn trong nhà máy sản xuất.
• Định lượng nguyên liệu theo mẻ trong ngành thực phẩm, hóa chất, nhựa, thức ăn chăn nuôi và vật liệu công nghiệp.
• Điều khiển nạp nguyên liệu vào bồn, phễu hoặc bao chứa.
• Điều khiển xả định lượng từ silo, bồn hoặc phễu cân.
• Phối trộn nhiều thành phần theo công thức sản xuất.
• Kết nối hệ thống cân với PLC, SCADA, máy tính, máy in hoặc hệ thống thu thập dữ liệu.

Cam kết và nơi mua Bộ điều khiển cân Laumas W200BOX

Khi lựa chọn Laumas W200BOX chính hãng, khách hàng nên xác định đúng cấu hình nguồn cấp, chương trình cân/định lượng, loại giao tiếp truyền thông và các tùy chọn analog hoặc fieldbus cần thiết cho hệ thống. Điều này giúp thiết bị tương thích với load cell, PLC và cơ cấu chấp hành ngay từ giai đoạn thiết kế.

Để mua Bộ điều khiển cân Laumas W200BOX chính hãng, được tư vấn lựa chọn cấu hình phù hợp với ứng dụng cân và định lượng thực tế, khách hàng có thể liên hệ thietbicodien để được hỗ trợ sản phẩm, thông số và giải pháp kết nối.

Câu hỏi thường gặp (FAQ)

Laumas W200BOX dùng để làm gì?

W200BOX dùng để nhận tín hiệu từ load cell, hiển thị trọng lượng và thực hiện các chức năng điều khiển cân, nạp, xả hoặc định lượng nhiều thành phần trong hệ thống cân công nghiệp.

W200BOX có thể kết nối bao nhiêu load cell?

Thiết bị hỗ trợ tối đa 8 load cell có điện trở 350 Ω mắc song song. Với hệ thống sử dụng nhiều load cell, có thể dùng junction box để tổng hợp tín hiệu trước khi đưa về bộ điều khiển.

W200BOX có thể kết nối PLC không?

Có. Thiết bị tích hợp RS485 và hỗ trợ Modbus RTU hoặc Laumas ASCII. Ngoài ra còn có các tùy chọn giao tiếp công nghiệp như Profibus DP, DeviceNet, CANopen, Profinet IO, Modbus/TCP và Ethernet/IP tùy cấu hình.

Laumas W200BOX có điều khiển định lượng tự động được không?

Có. W200BOX được thiết kế cho cả cân và định lượng, hỗ trợ chương trình nạp, xả và định lượng nhiều sản phẩm. Chức năng Multiprogram cho phép quản lý tối đa 99 công thức.

W200BOX có ngõ ra 4-20 mA không?

Có thể trang bị ngõ ra analog 16 bit theo tùy chọn, trong đó có tín hiệu 0-20 mA, 4-20 mA và các dải điện áp tương ứng do nhà sản xuất hỗ trợ.

W200BOX có phù hợp lắp ngoài tủ điện không?

W200BOX sử dụng hộp polycarbonate IP67 và được thiết kế lắp tường, do đó có khả năng bảo vệ tốt hơn phiên bản lắp mặt tủ. Tuy nhiên vị trí lắp đặt thực tế vẫn phải đáp ứng giới hạn môi trường, nhiệt độ và yêu cầu an toàn điện của hệ thống.

W200BOX có dùng được trong khu vực có nguy cơ cháy nổ không?

Laumas có cung cấp phiên bản ATEX của W200BOX dành cho các khu vực được nhà sản xuất quy định. Khi sử dụng trong môi trường nguy hiểm phải chọn đúng phiên bản được chứng nhận và thiết kế toàn bộ hệ thống theo yêu cầu phòng nổ tương ứng.
