Bộ điều khiển cân Laumas WTAB-BGE

Bộ điều khiển cân Laumas WTAB-BGE – giải pháp quản lý cân xe nâng cao

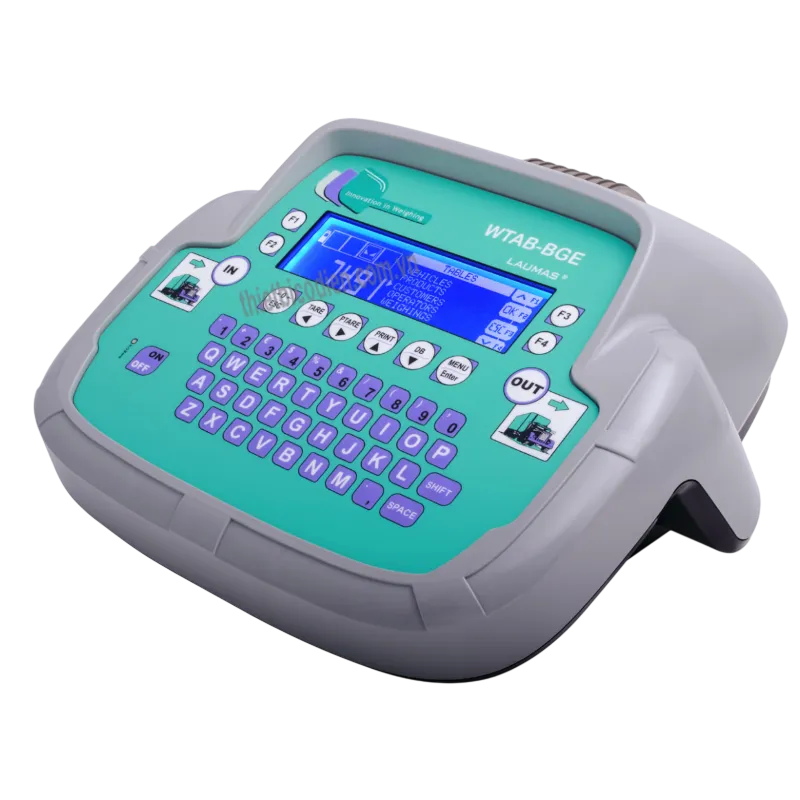

Bộ điều khiển cân Laumas WTAB-BGE là bộ chỉ thị trọng lượng đồ họa chuyên dùng cho hệ thống cân ô tô, cân xe tải và cân cầu công nghiệp. Thiết bị được thiết kế để tiếp nhận tín hiệu từ load cell, xử lý trọng lượng, quản lý dữ liệu phương tiện và tổ chức toàn bộ quy trình cân vào – cân ra ngay tại trạm cân.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân công nghiệp và định lượng từ năm 1984. Hãng phát triển các dòng load cell, bộ truyền tín hiệu và bộ chỉ thị cân phục vụ tự động hóa công nghiệp. WTAB-BGE thuộc nhóm bộ điều khiển cân cầu nâng cao của hãng, hỗ trợ cả hệ thống load cell analog truyền thống và các giải pháp cân số có chức năng chẩn đoán chuyên sâu.

Với màn hình đồ họa, bàn phím đầy đủ, cơ sở dữ liệu tích hợp, nhiều chuẩn truyền thông và khả năng quản lý nhiều kiểu cân xe, WTAB-BGE phù hợp cho trạm cân tại nhà máy, kho hàng, trung tâm logistics, cảng, khu khai thác nguyên liệu và các dây chuyền cần quản lý luồng phương tiện theo trọng lượng.

Ưu điểm và tính năng nổi bật của Laumas WTAB-BGE

Điểm mạnh của WTAB-BGE là kết hợp chức năng đo trọng lượng với quản lý cân xe và dữ liệu cân trong cùng một thiết bị. Người vận hành có thể thực hiện cân một lần, cân hai lần vào – ra, cân xe có rơ-moóc hoặc cân nhiều lần cho phương tiện nhiều khoang mà không cần xây dựng toàn bộ logic nghiệp vụ trên một bộ điều khiển bên ngoài.

• Hỗ trợ cân xe theo nhiều quy trình gồm cân đơn, cân kép vào – ra, xe có rơ-moóc và phương tiện nhiều khoang.
• Có cơ sở dữ liệu để quản lý phương tiện, biển số, tare đặt trước, sản phẩm, khách hàng và người vận hành.
• Lưu trữ các lượt cân đang mở, thuận tiện cho quy trình xe vào cân lần đầu và quay lại hoàn tất cân lần hai.
• Hỗ trợ load cell analog và load cell số; khi kết hợp giải pháp số hoặc hộp nối thông minh tương thích có thể khai thác cân bằng số, phân tích phân bố tải và chẩn đoán tự động.
• Kết nối PLC, PC, màn hình phụ và máy in thông qua các cổng truyền thông công nghiệp.
• Cổng USB phục vụ thiết bị ngoại vi như bàn phím, đầu đọc mã vạch và bộ nhớ USB.
• Ethernet TCP/IP thuận tiện khi tích hợp WTAB-BGE vào hạ tầng mạng của hệ thống quản lý cân.
• Ngõ ra relay có thể dùng trong logic setpoint và quản lý đèn tín hiệu của trạm cân.
• Hỗ trợ hiệu chuẩn lý thuyết, hiệu chuẩn thực bằng quả cân mẫu, lọc dao động trọng lượng và tuyến tính hóa nhiều điểm.
• Có các chức năng zero, tare, preset tare, gross/net và zero tracking phục vụ vận hành cân thực tế.
• Có thể trang bị máy in nhiệt tích hợp và bộ nhớ alibi theo cấu hình đặt hàng.

Thông số kỹ thuật chính

Đặc tính	Thông số
Nguồn cấp thiết bị	12–24 VDC ±10%
Công suất tiêu thụ	6 W
Bộ nguồn đi kèm	Nguồn ổn áp 24 VDC / 1 A, đầu vào 100–240 VAC, cáp dài 3 m
Load cell analog	Tối đa 8 load cell 350 Ω hoặc 16 load cell 700 Ω, loại 4/6 dây, đấu song song qua hộp nối
Nguồn kích load cell	5 VDC / 120 mA
Bộ chuyển đổi A/D	24 bit, 16.000.000 điểm, 4,8 kHz
Tốc độ chuyển đổi	Tối đa 300 lần/giây
Dải đo tín hiệu	±39 mV
Độ nhạy load cell sử dụng	±7 mV/V
Dải hiển thị	±999999
Màn hình	LCD đồ họa có đèn nền, vùng hiển thị 133 × 39 mm, độ phân giải 240 × 64 pixel
Bàn phím	Bàn phím màng 52 phím
Truyền thông nối tiếp	2 × RS485 và 2 × RS232; Modbus RTU, Laumas ASCII hoặc truyền liên tục một chiều
Kết nối mạng và USB	1 × Ethernet TCP/IP, 2 × USB
I/O số	3 ngõ vào số PNP cách ly quang, 5 ngõ ra relay
Cấp bảo vệ và kích thước	IP40 với đầu nối D-SUB; 315 × 315 × 170 mm
Phê duyệt đo lường	OIML R76:2006, Class III; hỗ trợ các phiên bản được phê duyệt cho ứng dụng thương mại theo cấu hình

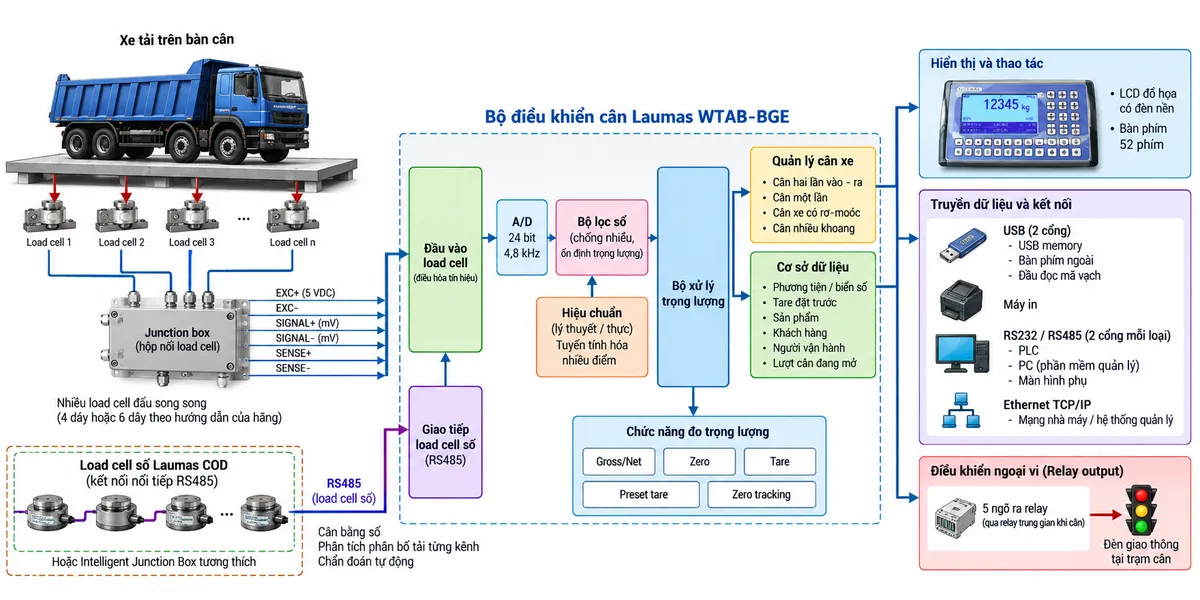

Chức năng, nguyên lý hoạt động và ứng dụng của WTAB-BGE

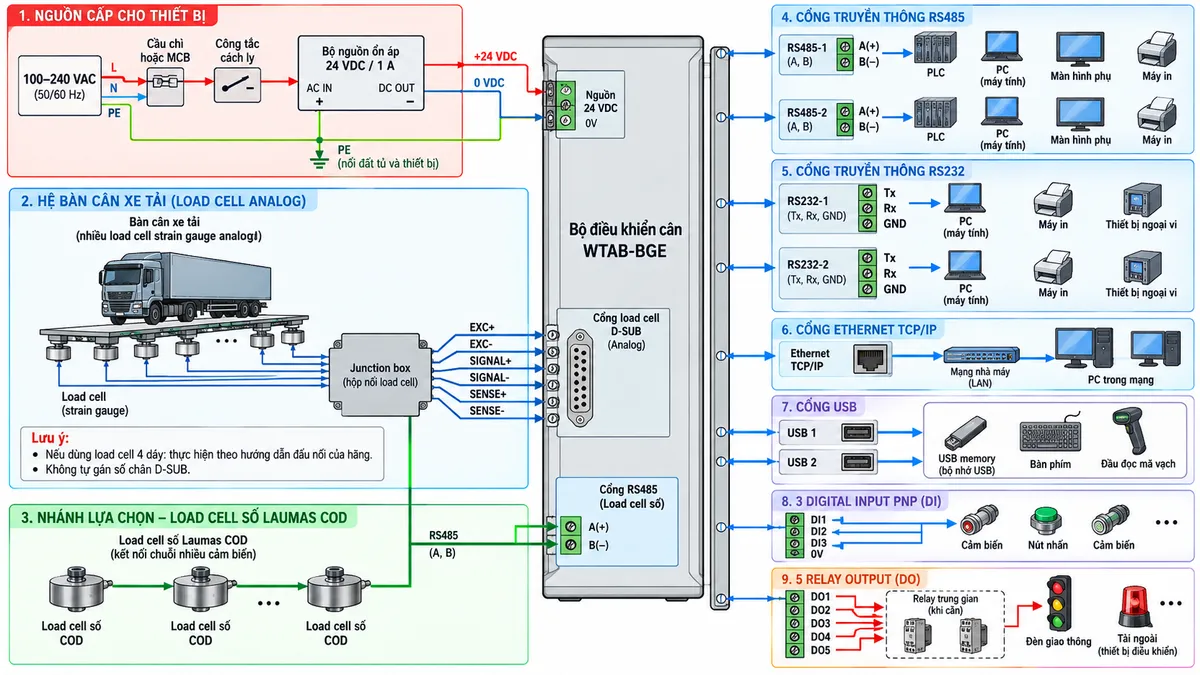

Kết nối hệ thống cân

Trong hệ thống sử dụng load cell analog, tải trọng của xe tác động lên các load cell đặt dưới bàn cân. Nhiều load cell được ghép qua junction box rồi đưa các đường kích thích, tín hiệu đo và dây sense về đầu vào load cell của WTAB-BGE. Thiết bị cấp nguồn kích cho load cell và tiếp nhận tín hiệu điện áp tỷ lệ với tải trọng.

Ngoài cấu hình analog, Laumas WTAB-BGE hỗ trợ hệ thống load cell số tương thích. Load cell số COD có thể kết nối theo cấu trúc nối tiếp trên đường RS485; giải pháp này cho phép bộ điều khiển thực hiện các chức năng nâng cao như cân bằng số, theo dõi tỷ lệ tải trên từng load cell và phát hiện bất thường kết nối. WTAB-BGE cũng có thể phối hợp với junction box thông minh hoặc thiết bị đa kênh tương thích để khai thác các chức năng chẩn đoán tương tự.

Quá trình xử lý trọng lượng

Với tín hiệu load cell analog, tín hiệu mức thấp được đưa vào tầng đo của thiết bị, sau đó chuyển đổi sang dữ liệu số bởi bộ chuyển đổi A/D độ phân giải cao. Dữ liệu tiếp tục qua bộ lọc số nhằm hạn chế ảnh hưởng của rung động hoặc dao động tải trước khi được áp dụng hệ số hiệu chuẩn và tuyến tính hóa.

Bộ xử lý trọng lượng tạo ra giá trị cân sử dụng cho các chức năng gross/net, zero, tare, preset tare và zero tracking. WTAB-BGE hỗ trợ cả hiệu chuẩn lý thuyết từ bàn phím và hiệu chuẩn thực với quả cân mẫu, đồng thời cho phép tuyến tính hóa để cải thiện độ phù hợp của hệ thống cân trên toàn dải làm việc.

Quản lý quy trình cân xe

Trong chế độ cân hai lần, thiết bị có thể lưu lượt cân khi xe đi vào, gắn lượt cân với dữ liệu nhận dạng phương tiện và hoàn thiện giao dịch khi xe quay lại cân lần ra. Với nhu cầu đơn giản hơn, chế độ cân một lần cho phép ghi nhận trực tiếp trọng lượng của phương tiện tại một thời điểm.

Đối với xe đầu kéo hoặc phương tiện đặc thù, WTAB-BGE còn hỗ trợ quy trình có rơ-moóc và cân xe nhiều khoang. Cơ sở dữ liệu tích hợp giúp liên kết biển số và tare đặt trước của xe với sản phẩm, khách hàng, người vận hành và thông tin của lượt cân. Các lượt cân đang mở có thể được gọi lại để tiếp tục xử lý.

Đầu đọc mã vạch có thể hỗ trợ gọi lại ID lượt cân, trong khi dữ liệu có thể xuất sang bộ nhớ USB. Tùy cấu hình, kết quả còn có thể gửi tới máy in, PC, PLC hoặc phần mềm quản lý để phục vụ lưu trữ, lập phiếu và truy xuất lịch sử.

Điều khiển ngoại vi và chẩn đoán

Các relay output cho phép WTAB-BGE phối hợp với đèn tín hiệu tại trạm cân, giúp điều phối xe vào hoặc ra khỏi bàn cân. Giao tiếp RS232/RS485 hỗ trợ kết nối với màn hình phụ, PLC, PC và máy in; Ethernet tạo thêm lựa chọn tích hợp thiết bị vào hệ thống mạng công nghiệp.

Khi kết hợp load cell số hoặc hộp nối thông minh phù hợp, hệ thống có thể hiển thị phân bố tải theo từng kênh, hỗ trợ cân bằng tải và nhận biết tình trạng kênh hoặc kết nối bất thường. Đây là lợi thế đáng chú ý đối với cân cầu nhiều load cell vì việc kiểm tra sai lệch tải từng vị trí có thể được thực hiện trực quan hơn so với hệ thống analog thông thường.

Ứng dụng điển hình

• Trạm cân xe tải tại nhà máy sản xuất và khu công nghiệp.
• Cân cầu tại kho nguyên liệu, kho thành phẩm và trung tâm logistics.
• Quản lý xe nhập – xuất hàng tại cảng, bãi tập kết và nhà máy vật liệu.
• Cân phương tiện vận chuyển nông sản, thức ăn chăn nuôi, khoáng sản hoặc vật liệu xây dựng.
• Hệ thống cần kết hợp cân xe với cơ sở dữ liệu, máy in, đầu đọc mã vạch, PLC hoặc máy tính.
• Trạm cân cần nâng cấp sang load cell số để tăng khả năng chẩn đoán và theo dõi phân bố tải.

Cam kết và nơi mua Bộ điều khiển cân Laumas WTAB-BGE

Khi lựa chọn Bộ điều khiển cân Laumas WTAB-BGE chính hãng, cần xác định đúng cấu hình hệ thống gồm loại load cell analog hay digital, số lượng load cell, nhu cầu máy in, bộ nhớ alibi, màn hình phụ, đèn tín hiệu và phương thức truyền dữ liệu để bảo đảm thiết bị được cấu hình phù hợp ngay từ đầu.

Khách hàng có nhu cầu mua WTAB-BGE cho hệ thống cân xe, thay thế bộ chỉ thị hiện hữu hoặc xây dựng trạm cân mới có thể liên hệ thietbicodien để được tư vấn lựa chọn cấu hình, phụ kiện kết nối và giải pháp tích hợp phù hợp với ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

Laumas WTAB-BGE được sử dụng chủ yếu cho ứng dụng nào?

WTAB-BGE được thiết kế chủ yếu làm bộ điều khiển cân cầu và cân xe tải, đặc biệt phù hợp với hệ thống cần quản lý lượt xe vào – ra, phương tiện, tare, sản phẩm, khách hàng và dữ liệu giao dịch cân.

WTAB-BGE có kết nối được nhiều load cell analog không?

Có. Thiết bị hỗ trợ nhiều load cell strain gauge analog đấu song song qua junction box. Cấu hình cho phép sử dụng load cell 4 dây hoặc 6 dây theo sơ đồ kết nối và hướng dẫn kỹ thuật của Laumas.

WTAB-BGE có sử dụng được load cell số không?

Có. WTAB-BGE tương thích với giải pháp load cell số Laumas COD và có thể khai thác các chức năng nâng cao như cân bằng số, đánh giá phân bố tải và chẩn đoán trạng thái hệ thống.

WTAB-BGE có hỗ trợ cân xe hai lần vào và ra không?

Có. Đây là một trong các chức năng chính của thiết bị. WTAB-BGE có thể lưu lượt cân đầu vào, quản lý lượt cân đang mở và hoàn thành giao dịch khi phương tiện thực hiện lần cân tiếp theo.

Thiết bị có thể kết nối với PLC hoặc máy tính không?

Có. WTAB-BGE có các giao tiếp RS232, RS485 và Ethernet TCP/IP. Các cổng nối tiếp hỗ trợ Modbus RTU và Laumas ASCII, thuận tiện cho việc trao đổi dữ liệu với PLC, PC hoặc các thiết bị ngoại vi tương thích.

WTAB-BGE có thể dùng đầu đọc mã vạch và USB không?

Có. Thiết bị có cổng USB phục vụ kết nối bộ nhớ USB, bàn phím ngoài hoặc đầu đọc mã vạch. Chức năng mã vạch có thể hỗ trợ gọi lại ID của lượt cân đang mở để tăng tốc thao tác tại trạm cân.

WTAB-BGE có điều khiển đèn giao thông ở trạm cân được không?

Có. Các ngõ ra relay của thiết bị có thể được sử dụng trong chức năng quản lý đèn tín hiệu trạm cân. Khi điều khiển tải có công suất hoặc dòng lớn hơn khả năng tiếp điểm của thiết bị, nên sử dụng relay trung gian hoặc mạch giao tiếp phù hợp.

WTAB-BGE có tích hợp máy in không?

Máy in nhiệt tích hợp là tùy chọn. Thiết bị đồng thời hỗ trợ một số máy in ngoài tương thích để in trọng lượng, lượt cân, tổng trọng lượng và các biểu mẫu cân được cấu hình cho hệ thống.
