Bộ điều khiển cân Laumas WDESK-R

Giới thiệu Bộ điều khiển cân Laumas WDESK-R – thiết bị cân và định lượng công nghiệp

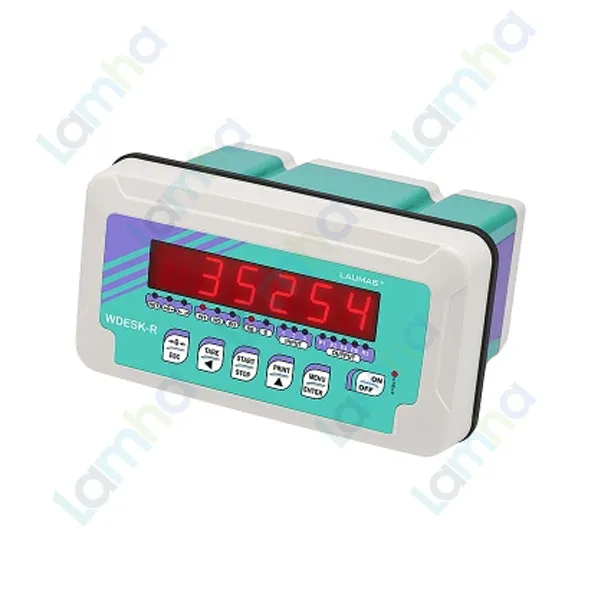

Bộ điều khiển cân Laumas WDESK-R là bộ chỉ thị và điều khiển cân công nghiệp thuộc dòng thiết bị điện tử của LAUMAS, được thiết kế cho các hệ thống cân, định lượng và phối trộn vật liệu. Thiết bị sử dụng vỏ ABS đạt cấp bảo vệ IP67, màn hình LED đỏ 6 số, bàn phím màng 6 phím và có thể lắp trên bàn, tường, cột hoặc mặt tủ tùy cấu hình cơ khí.

LAUMAS là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển các load cell, bộ truyền tín hiệu cân, bộ hiển thị cân và các thành phần phục vụ tự động hóa hệ thống cân. Dòng thiết bị điện tử cân của LAUMAS được phát triển và sản xuất theo định hướng Made in Italy, phục vụ nhiều ứng dụng từ cân bồn, cân phễu đến định lượng và phối trộn tự động.

Với model WDESK-R, điểm khác biệt dễ nhận biết là màn hình LED đỏ 6 chữ số cao 20 mm cùng 16 LED trạng thái, phù hợp môi trường công nghiệp cần quan sát nhanh giá trị khối lượng và trạng thái chu trình.

Ưu điểm và tính năng nổi bật của Laumas WDESK-R

• Bộ điều khiển cân IP67 với vỏ ABS, phù hợp các vị trí có bụi hoặc yêu cầu mức bảo vệ cao hơn so với bộ điều khiển dạng bo mạch hở.
• Màn hình LED đỏ 6 số giúp đọc giá trị cân rõ ràng; chiều cao chữ số 20 mm.
• Có bàn phím màng 6 phím, 16 LED báo trạng thái và đồng hồ thời gian thực/lịch.
• Hỗ trợ nhiều cách lắp đặt gồm để bàn, gắn tường, gắn cột và lắp mặt tủ.
• Tích hợp RS232 và RS485, hỗ trợ Modbus RTU và giao thức LAUMAS ASCII để kết nối PLC, máy tính, màn hình phụ hoặc hệ thống giám sát.
• Có 3 ngõ vào số và 5 ngõ ra relay ở cấu hình tiêu chuẩn, phục vụ liên động, điều khiển chu trình cân và định lượng.
• Hỗ trợ các chương trình định lượng nạp, xả và phối trộn nhiều thành phần; phiên bản multiprogram có thể quản lý tối đa 99 công thức.
• Có thể mở rộng các mạng công nghiệp như Profibus DP, DeviceNet, CANopen, Profinet IO, Modbus/TCP và Ethernet/IP tùy tùy chọn phần cứng.
• Có tùy chọn WiFi, ngõ ra analog 16 bit, bộ nhớ Alibi và lưu dữ liệu trên USB cho các hệ thống yêu cầu mở rộng chức năng.
• Được thiết kế cho các ứng dụng cân đáp ứng tiêu chuẩn đo lường OIML R76 và các ứng dụng định lượng theo OIML R61 khi sử dụng đúng phiên bản và cấu hình được phê duyệt.

Thông số kỹ thuật chính

Đặc tính	Thông số
Vật liệu vỏ	ABS
Kích thước	122 x 226 x 164 mm
Cấp bảo vệ	IP67
Kiểu lắp đặt	Để bàn, gắn tường, gắn cột hoặc lắp mặt tủ
Màn hình	LED đỏ 6 số, chiều cao chữ số 20 mm
Giao diện vận hành	Bàn phím màng 6 phím, 16 LED trạng thái, đồng hồ thời gian thực/lịch
Nguồn cấp tiêu chuẩn	12/24 VDC ±10%, công suất tiêu thụ 6 W
Nguồn AC tùy chọn	115/230 VAC, 50–60 Hz, 6 VA đối với phiên bản WDESK-P tương thích
Load cell kết nối song song	Tối đa 8 load cell 350 ohm; nguồn kích 5 VDC / 120 mA
Bộ chuyển đổi A/D	24 bit, 16.000.000 điểm, tần số 4,8 kHz; tối đa 300 lần chuyển đổi/giây
Dải đo tín hiệu	±39 mV
Độ nhạy load cell sử dụng tối đa	±7 mV/V
Dải hiển thị	±999999
Ngõ vào / ngõ ra số	3 ngõ vào số và 5 ngõ ra relay ở cấu hình tiêu chuẩn; số lượng thay đổi khi trang bị tùy chọn analog
Truyền thông tiêu chuẩn	RS232 và RS485; Modbus RTU / LAUMAS ASCII
Ngõ ra analog tùy chọn	16 bit; 0/4–20 mA, 0–5/10 V, ±5/10 V
Fieldbus tùy chọn	Profibus DP, DeviceNet, CANopen, Profinet IO, Modbus/TCP, Ethernet/IP
Chức năng chương trình	Định lượng nạp, định lượng xả và phối trộn nhiều sản phẩm; tối đa 99 công thức với Multiprogram

Chức năng, nguyên lý hoạt động và ứng dụng của Laumas WDESK-R

Nguyên lý đo khối lượng

Trong một hệ thống cân điển hình, load cell biến đổi lực tác dụng lên bàn cân, bồn hoặc phễu thành tín hiệu điện mức mV/V. WDESK-R cấp điện kích cho load cell, tiếp nhận tín hiệu Signal+/Signal−, xử lý tín hiệu qua bộ chuyển đổi A/D 24 bit rồi tính toán và hiển thị giá trị khối lượng trên màn hình LED.

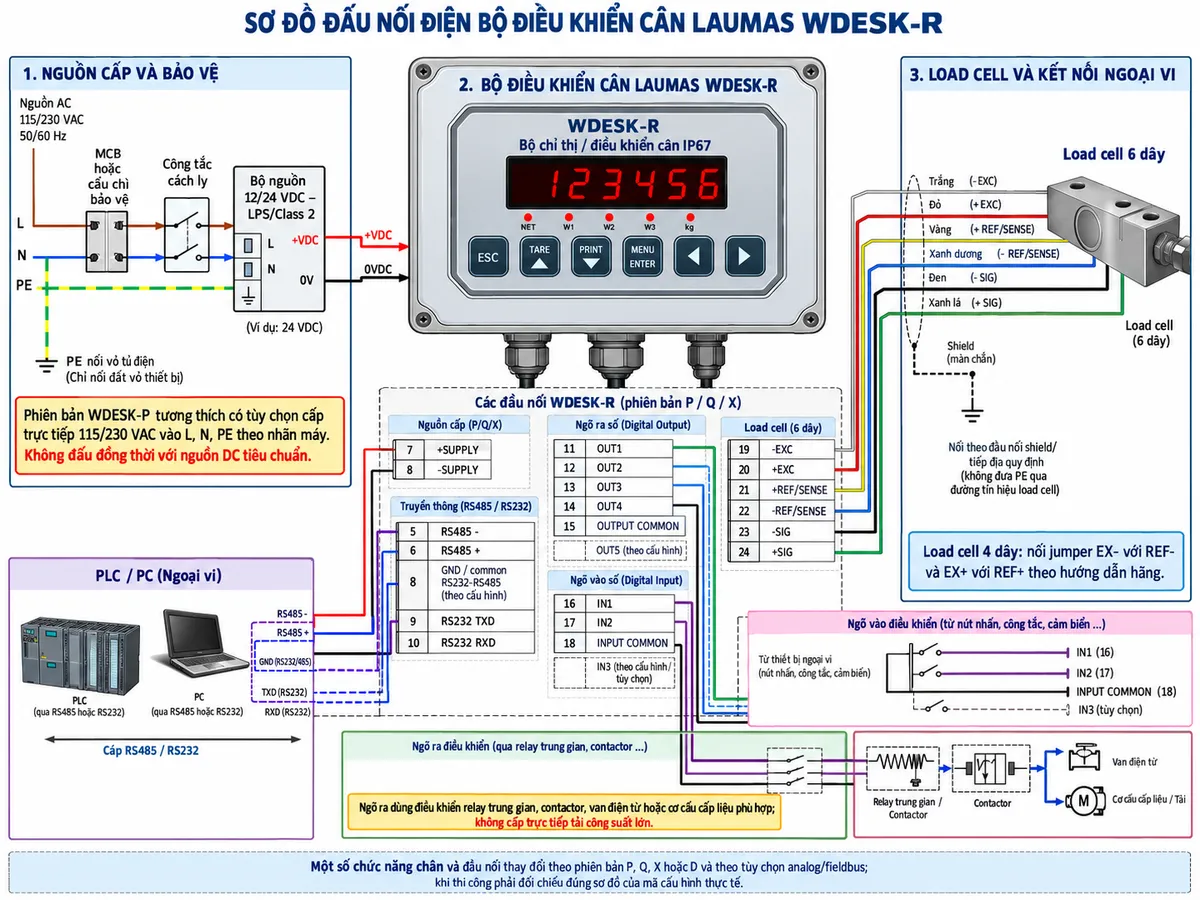

Thiết bị hỗ trợ load cell 6 dây với các đường Excitation, Signal và Ref/Sense. Khi sử dụng load cell 4 dây, việc đấu nối các đường sense phải thực hiện theo hướng dẫn kỹ thuật của LAUMAS. Dây shield của load cell cần được xử lý đúng quy tắc chống nhiễu và tiếp địa để duy trì độ ổn định của tín hiệu cân.

Điều khiển cân và định lượng

Ngoài chức năng hiển thị trọng lượng, WDESK-R có thể tham gia trực tiếp vào hệ thống định lượng tự động. Tùy chương trình được cài đặt, bộ điều khiển đọc khối lượng thực tế, so sánh với giá trị đặt và điều khiển các đầu ra để vận hành van, vít tải, bơm, bộ rung hoặc cơ cấu cấp liệu thông qua mạch relay, contactor hoặc thiết bị chấp hành thích hợp.

Các chương trình của dòng WDESK-R phục vụ định lượng nạp, định lượng xả và phối trộn nhiều thành phần. Chức năng Multiprogram cho phép lưu nhiều công thức, thích hợp với dây chuyền cần thay đổi định mức sản phẩm mà không phải thiết lập lại toàn bộ chu trình mỗi lần sản xuất.

Kết nối PLC, máy tính và hệ thống giám sát

Truyền thông Modbus RTU qua RS485 cho phép tích hợp WDESK-R vào hệ thống PLC hoặc SCADA. RS232 có thể được sử dụng với máy tính, máy in hoặc các thiết bị ngoại vi tương thích. Với các tùy chọn mạng công nghiệp hoặc Ethernet, dữ liệu cân và trạng thái vận hành có thể được đưa vào hệ thống điều khiển cấp cao hơn.

Ứng dụng điển hình

• Cân bồn, cân silo và cân phễu trong dây chuyền sản xuất.
• Định lượng nguyên liệu theo khối lượng trong thực phẩm, hóa chất, nhựa, thức ăn chăn nuôi và vật liệu xây dựng.
• Hệ thống cân nạp hoặc cân xả tự động.
• Phối trộn nhiều thành phần theo công thức.
• Tích hợp cân vào PLC, SCADA hoặc hệ thống quản lý dữ liệu sản xuất.
• Máy đóng gói, máy chiết rót và các hệ thống cấp liệu cần phản hồi khối lượng.

Cam kết và nơi mua Bộ điều khiển cân Laumas WDESK-R

Khi lựa chọn Bộ điều khiển cân Laumas WDESK-R chính hãng, cần xác định đúng phiên bản chương trình, dạng đầu nối, nguồn cấp và các tùy chọn truyền thông hoặc analog để phù hợp với hệ thống load cell và dây chuyền hiện có.

Khách hàng có nhu cầu mua WDESK-R, lựa chọn cấu hình, kiểm tra khả năng thay thế thiết bị hoặc tư vấn đấu nối có thể liên hệ thietbicodien để được hỗ trợ sản phẩm LAUMAS chính hãng và lựa chọn cấu hình phù hợp với ứng dụng cân công nghiệp.

Câu hỏi thường gặp (FAQ)

Laumas WDESK-R dùng để làm gì?

WDESK-R dùng để tiếp nhận tín hiệu load cell, hiển thị trọng lượng và thực hiện các chức năng điều khiển cho hệ thống cân, định lượng nạp/xả hoặc phối trộn nguyên liệu.

WDESK-R có cấp bảo vệ IP67 không?

Có. Vỏ ABS của WDESK-R được LAUMAS công bố với cấp bảo vệ IP67, phù hợp cho nhiều vị trí lắp đặt công nghiệp khi thiết bị được lắp và đấu nối đúng yêu cầu.

WDESK-R sử dụng nguồn điện nào?

Nguồn tiêu chuẩn là 12/24 VDC ±10%. Tùy chọn 115/230 VAC được áp dụng cho phiên bản WDESK-P tương thích; cần kiểm tra đúng nhãn và mã cấu hình trước khi cấp nguồn.

WDESK-R kết nối được bao nhiêu load cell?

Theo thông số kỹ thuật của dòng thiết bị, WDESK-R có thể cấp nguồn cho tối đa 8 load cell 350 ohm mắc song song. Cấu hình thực tế còn phải đáp ứng đúng yêu cầu đấu dây, tổng trở và điều kiện lắp đặt của hệ thống cân.

WDESK-R có kết nối được với PLC không?

Có. Thiết bị tích hợp RS485 và RS232, hỗ trợ Modbus RTU và LAUMAS ASCII. Ngoài ra còn có các tùy chọn Profibus DP, Profinet IO, Ethernet/IP, Modbus/TCP và những giao thức khác để tích hợp vào hệ thống tự động hóa.

WDESK-R có ngõ ra analog 4–20 mA không?

Có dưới dạng tùy chọn. Ngõ ra analog 16 bit có thể được cấu hình cho 0/4–20 mA hoặc các dải điện áp tương ứng. Khi trang bị tùy chọn này, một số ngõ vào hoặc ngõ ra tiêu chuẩn của thiết bị có thể thay đổi.

WDESK-R có thể điều khiển định lượng nhiều nguyên liệu không?

Có. Dòng WDESK-R hỗ trợ các chương trình định lượng nạp, xả và nhiều sản phẩm. Phiên bản Multiprogram cho phép quản lý tối đa 99 công thức để phục vụ các dây chuyền phối trộn có nhiều sản phẩm.

WDESK-R có thể lắp ở những vị trí nào?

Thiết bị được thiết kế để có thể đặt trên bàn, gắn tường, gắn cột hoặc lắp mặt tủ. Cần chọn đúng phiên bản đầu nối và phụ kiện cơ khí tương ứng với phương án lắp đặt.
