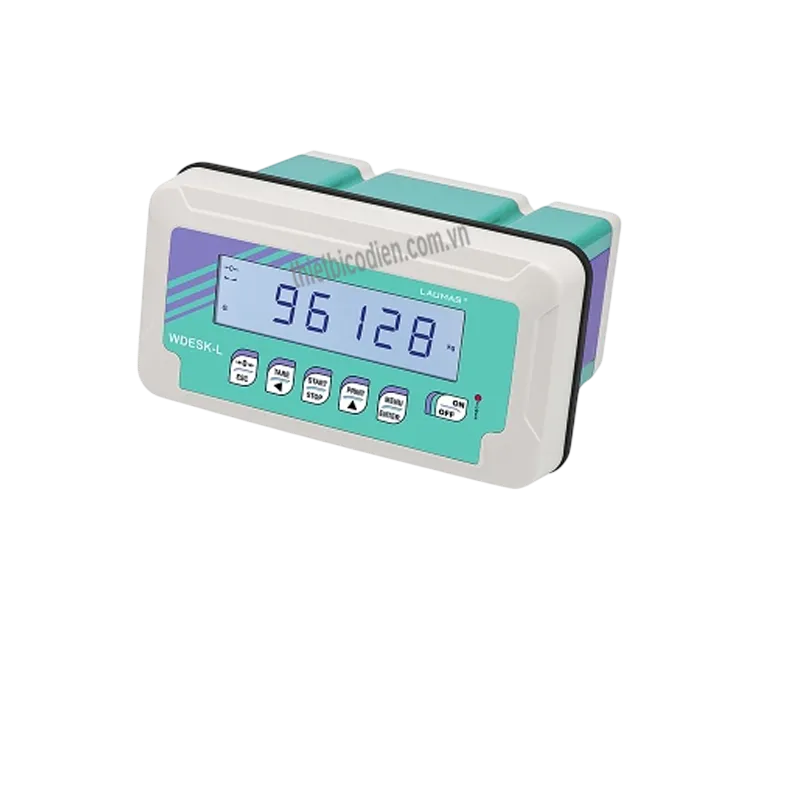

Bộ điều khiển cân Laumas WDESK-L

Bộ điều khiển cân Laumas WDESK-L – thiết bị hiển thị và điều khiển cân công nghiệp IP67

Bộ điều khiển cân Laumas WDESK-L là bộ chỉ thị trọng lượng và điều khiển quá trình cân được Laumas phát triển cho các hệ thống cân công nghiệp, cân định lượng và phối liệu. Sản phẩm thuộc dòng thiết bị điện tử cân của Laumas – thương hiệu Italia chuyên về load cell, bộ hiển thị cân, bộ truyền tín hiệu cân và giải pháp cân tự động.

Điểm nổi bật của WDESK-L là kết cấu vỏ ABS có cấp bảo vệ IP67, màn hình LCD nền sáng 6 số, khả năng kết nối trực tiếp load cell strain gauge, ngõ vào số, ngõ ra relay và các giao tiếp truyền thông công nghiệp. Thiết bị có thể lắp trên bàn, tường, cột hoặc mặt tủ, phù hợp cho cả hệ thống cân độc lập và dây chuyền có PLC hoặc máy tính giám sát.

Thiết kế phù hợp môi trường cân công nghiệp

WDESK-L sử dụng màn hình LCD bán chữ-số có đèn nền với 6 chữ số và hệ thống biểu tượng trạng thái, giúp người vận hành theo dõi trọng lượng và trạng thái cân trực quan. Bàn phím màng 6 phím hỗ trợ cài đặt, hiệu chuẩn và thao tác tại chỗ. Đồng hồ thời gian thực tích hợp giúp phục vụ các chức năng lưu trữ hoặc in dữ liệu cân có ngày giờ khi hệ thống được cấu hình tương ứng.

Ưu điểm và tính năng nổi bật của Laumas WDESK-L

Bộ chỉ thị cân IP67 WDESK-L được thiết kế không chỉ để hiển thị trọng lượng mà còn có thể tham gia trực tiếp vào điều khiển quá trình cân và định lượng. Khả năng xử lý tín hiệu độ phân giải cao, bộ lọc số và nhiều phương thức giao tiếp giúp sản phẩm thích hợp từ cân bồn, cân phễu đến các hệ thống phối trộn tự động.

• Vỏ ABS cấp bảo vệ IP67, thích hợp cho nhiều môi trường công nghiệp.
• Màn hình LCD nền sáng 6 số, chiều cao ký tự 20 mm và 46 biểu tượng báo trạng thái.
• Có thể lắp trên bàn, tường, cột hoặc mặt tủ tùy cấu hình cơ khí.
• Giao tiếp RS232 và RS485, hỗ trợ Modbus RTU và giao thức Laumas ASCII.
• Tích hợp ngõ vào số và ngõ ra relay để nhận lệnh, báo trạng thái và điều khiển thiết bị ngoại vi.
• Hỗ trợ chương trình cân cơ bản, cân nạp, cân xả và các ứng dụng định lượng nhiều sản phẩm tùy phiên bản chương trình.
• Multiprogram tối đa 99 công thức phục vụ các hệ thống định lượng và phối liệu.
• Có thể kết nối PLC, PC, màn hình phụ, máy in, gateway IoT hoặc hộp nối cân thông minh theo cấu hình hệ thống.
• Các tùy chọn truyền thông công nghiệp gồm Profibus DP, DeviceNet, CANopen, Profinet IO, Modbus/TCP và Ethernet/IP.
• Có các tùy chọn như ngõ ra analog, WiFi, lưu dữ liệu USB, bộ nhớ Alibi và phiên bản ATEX theo yêu cầu.

Thông số kỹ thuật tiêu biểu

Hạng mục	Thông số
Nguồn cấp tiêu chuẩn	12–24 VDC ±10%, công suất 6 W
Nguồn cấp tùy chọn	115/230 VAC, 50/60 Hz, 6 VA, tùy phiên bản
Cấp bảo vệ	IP67
Kích thước	122 x 226 x 164 mm
Hiển thị	LCD nền sáng, 6 chữ số, chiều cao 20 mm
Bàn phím	6 phím màng
Số load cell có thể cấp nguồn	Tối đa 8 load cell 350 Ω mắc song song
Nguồn kích load cell	5 VDC, tối đa 120 mA
Bộ chuyển đổi A/D	24 bit, 16.000.000 điểm, 4,8 kHz
Tốc độ chuyển đổi	Tối đa 300 lần/giây
Ngõ vào số	3 ngõ vào PNP cách ly quang, 5–24 VDC; còn 2 ngõ khi lắp tùy chọn analog
Ngõ ra relay	5 ngõ ra; còn 4 ngõ khi lắp tùy chọn analog
Giao tiếp nối tiếp	RS232 và RS485
Ngõ ra analog tùy chọn	16 bit; dòng 0–20 mA hoặc 4–20 mA; điện áp 0–5 V, 0–10 V, ±5 V hoặc ±10 V
Khoảng nhiệt độ làm việc	-20 đến +60 °C đối với cấu hình tiêu chuẩn; một số chứng nhận hoặc cấu hình có giới hạn riêng

Chức năng, nguyên lý hoạt động và ứng dụng của Laumas WDESK-L

Nguyên lý xử lý tín hiệu cân

Trong một hệ thống cân điển hình, các load cell strain gauge được cấp điện kích từ bộ điều khiển và tạo ra tín hiệu điện áp rất nhỏ tỷ lệ với tải trọng tác động lên cân. WDESK-L nhận tín hiệu SIGNAL từ load cell, kết hợp các đường EXCITATION và REF/SENSE khi sử dụng kết nối 6 dây, sau đó chuyển đổi tín hiệu analog thành dữ liệu số bằng bộ A/D 24 bit.

Dữ liệu sau chuyển đổi được hiệu chuẩn, lọc số và xử lý thành giá trị trọng lượng. Người vận hành có thể thực hiện các chức năng như zero, tare, hiển thị gross/net, preset tare, theo dõi giá trị peak và hiệu chuẩn cân. Bộ lọc số hỗ trợ giảm ảnh hưởng của dao động cơ học hoặc biến động nhanh của tải đối với giá trị hiển thị.

Điều khiển setpoint và thiết bị ngoại vi

Các ngõ ra relay điều khiển setpoint cho phép WDESK-L phát lệnh tới PLC, relay trung gian, contactor, van điện từ hoặc mạch điều khiển bên ngoài. Các ngõ vào số PNP có thể nhận tín hiệu từ nút nhấn, cảm biến hoặc hệ thống điều khiển để kích hoạt các chức năng được cấu hình.

Đối với ứng dụng định lượng, thiết bị có thể quản lý quá trình nạp hoặc xả nguyên liệu, kiểm soát dung sai, tính toán lượng rơi vật liệu, điều khiển cấp nhanh/chậm và lưu dữ liệu tiêu thụ tùy chương trình. Phiên bản Multiprogram hỗ trợ các chương trình BASE, LOAD, UNLOAD và định lượng nhiều sản phẩm, với khả năng quản lý tới 99 công thức định lượng.

Kết nối PLC, máy tính và mạng công nghiệp

Thông qua RS485 và RS232, WDESK-L có thể trao đổi dữ liệu với PLC, PC, màn hình phụ hoặc máy in bằng Modbus RTU, Laumas ASCII hoặc chế độ truyền liên tục. Khi cần tích hợp sâu hơn vào dây chuyền tự động hóa, hệ thống có thể sử dụng các tùy chọn Ethernet hoặc fieldbus tương ứng.

Thiết bị cũng tương thích với phần mềm Instrument Manager để cấu hình tham số. Trong các hệ thống thu thập dữ liệu cân, WDESK-L có thể kết nối với các giải pháp phần mềm và gateway thích hợp để truyền dữ liệu phục vụ giám sát, lưu trữ hoặc quản lý sản xuất.

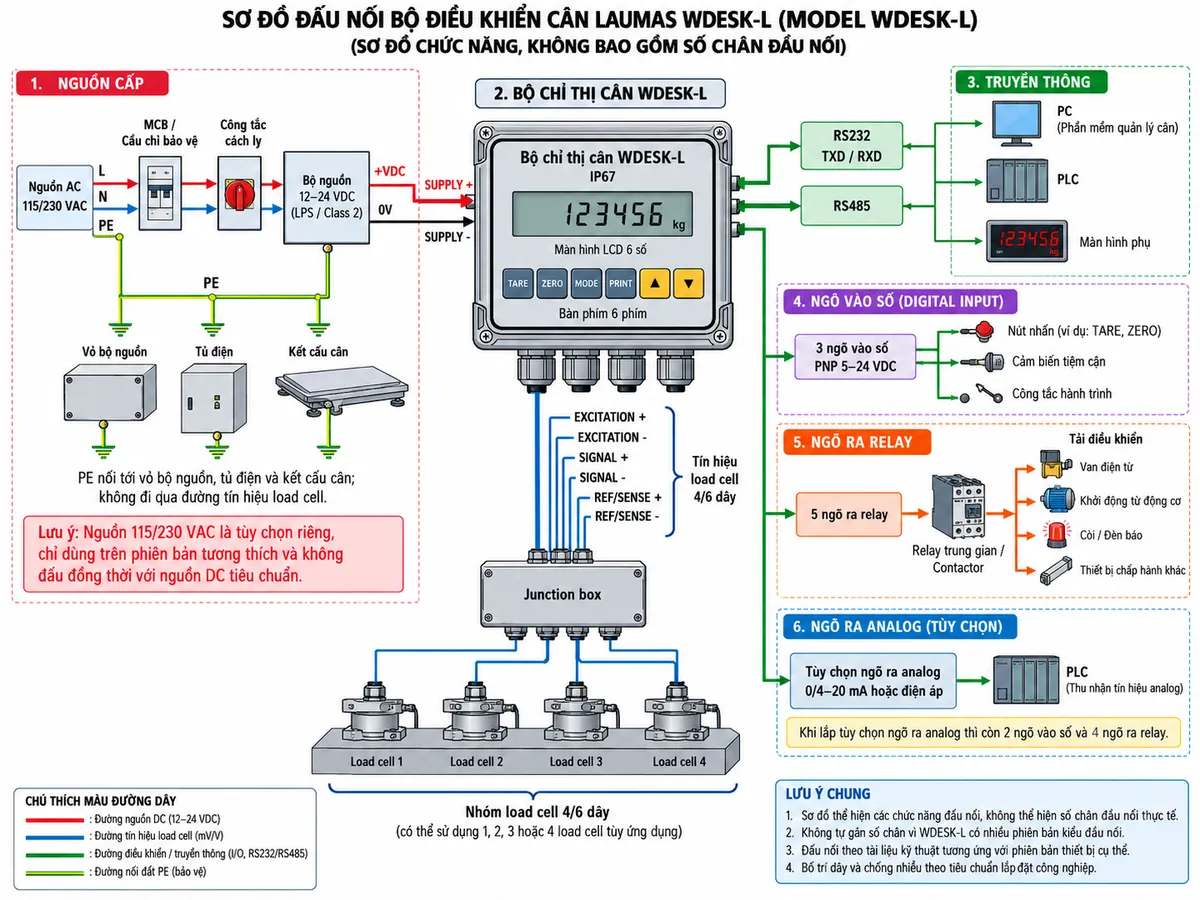

Sơ đồ đấu dây và kết nối WDESK-L

WDESK-L có nhiều phiên bản đầu nối như cable gland, D-SUB hoặc terminal tháo rời, vì vậy số chân vật lý cần được đối chiếu đúng phiên bản phần cứng trước khi thi công. Về chức năng, hệ thống đấu nối gồm nguồn nuôi, load cell, truyền thông, ngõ vào số và ngõ ra relay.

Đối với nguồn DC tiêu chuẩn, nên sử dụng nguồn 12–24 VDC loại LPS/Class 2 theo yêu cầu của nhà sản xuất. Phiên bản cấp trực tiếp 115/230 VAC là tùy chọn và chỉ áp dụng cho cấu hình tương thích; không đấu đồng thời nguồn AC tùy chọn với nguồn DC tiêu chuẩn.

Ứng dụng điển hình

Bộ điều khiển cân công nghiệp WDESK-L phù hợp cho cân bồn, cân silo, cân phễu, cân bàn, cân kiểm tra trọng lượng, hệ thống chiết rót, đóng bao, định lượng nguyên liệu và dây chuyền phối trộn. Khả năng phối hợp giữa đo trọng lượng, setpoint, I/O và truyền thông giúp thiết bị phù hợp cả cho máy độc lập lẫn hệ thống tự động hóa có PLC.

Với các ứng dụng cần cân thương mại hoặc tuân thủ quy định đo lường, cần lựa chọn đúng phiên bản được phê duyệt và cấu hình hệ thống phù hợp với chứng nhận áp dụng. WDESK-L có các cấu hình liên quan đến OIML và các chứng nhận thị trường khác tùy phiên bản.

Cam kết và nơi mua Bộ điều khiển cân Laumas WDESK-L

Khi lựa chọn Laumas WDESK-L chính hãng, cần xác định đúng chương trình cân, kiểu đầu nối, nguồn cấp, giao tiếp truyền thông và các tùy chọn như analog, Ethernet, fieldbus, WiFi hoặc bộ nhớ Alibi để thiết bị phù hợp với hệ thống thực tế.

Khách hàng có nhu cầu mua Bộ điều khiển cân Laumas WDESK-L chính hãng, tư vấn lựa chọn cấu hình hoặc đối chiếu phụ kiện kết nối có thể liên hệ thietbicodien để được hỗ trợ sản phẩm phù hợp với ứng dụng cân và định lượng công nghiệp.

Câu hỏi thường gặp (FAQ)

Laumas WDESK-L dùng để làm gì?

WDESK-L dùng để nhận và xử lý tín hiệu từ load cell, hiển thị trọng lượng, thực hiện zero/tare, điều khiển setpoint và hỗ trợ các chương trình cân hoặc định lượng. Thiết bị có thể hoạt động độc lập hoặc kết nối PLC, PC và các thiết bị ngoại vi.

WDESK-L sử dụng nguồn điện bao nhiêu?

Nguồn tiêu chuẩn của WDESK-L là 12–24 VDC. Nhà sản xuất cũng có tùy chọn nguồn 115/230 VAC cho các phiên bản phần cứng tương thích, vì vậy cần kiểm tra đúng mã cấu hình trước khi đấu nguồn.

WDESK-L có thể kết nối bao nhiêu load cell?

Theo thông số của nhà sản xuất, thiết bị có thể cấp nguồn cho tối đa 8 load cell 350 Ω mắc song song. Trong hệ thống nhiều load cell, thông thường các load cell được tập trung qua junction box trước khi đưa tín hiệu về bộ điều khiển.

WDESK-L có giao tiếp Modbus RTU không?

Có. Thiết bị trang bị RS485 và RS232, hỗ trợ Modbus RTU, Laumas ASCII và chế độ truyền dữ liệu liên tục, thuận tiện khi tích hợp với PLC hoặc hệ thống giám sát.

WDESK-L có dùng được cho hệ thống định lượng nhiều công thức không?

Có. Phiên bản chương trình phù hợp có thể thực hiện cân nạp, cân xả và định lượng nhiều sản phẩm. Chế độ Multiprogram hỗ trợ tối đa 99 công thức để đáp ứng các dây chuyền phối trộn hoặc cấp liệu theo mẻ.

WDESK-L có ngõ ra 4–20 mA không?

Có thể trang bị ngõ ra analog 16 bit theo tùy chọn, trong đó hỗ trợ tín hiệu 0–20 mA, 4–20 mA và nhiều dải điện áp. Khi lắp tùy chọn analog, số lượng ngõ vào số và ngõ ra relay khả dụng giảm so với cấu hình tiêu chuẩn.

WDESK-L có phù hợp lắp ngoài hiện trường không?

Thiết bị có vỏ ABS và cấp bảo vệ IP67, đồng thời hỗ trợ nhiều phương án lắp như bàn, tường, cột hoặc mặt tủ. Tuy nhiên vị trí lắp thực tế vẫn cần đáp ứng yêu cầu về môi trường, nhiệt độ, đấu nối và bảo vệ điện của hệ thống.

Có thể dùng WDESK-L cho khu vực có nguy cơ cháy nổ không?

Laumas có tùy chọn phiên bản ATEX cho WDESK-L dành cho các khu vực được chỉ định. Khi sử dụng trong môi trường nguy hiểm cần lựa chọn đúng phiên bản chứng nhận, thiết bị liên quan và phương án lắp đặt theo hồ sơ kỹ thuật của hệ thống.
