Bộ điều khiển cân Laumas W200BOXEC

Giới thiệu Bộ điều khiển cân Laumas W200BOXEC

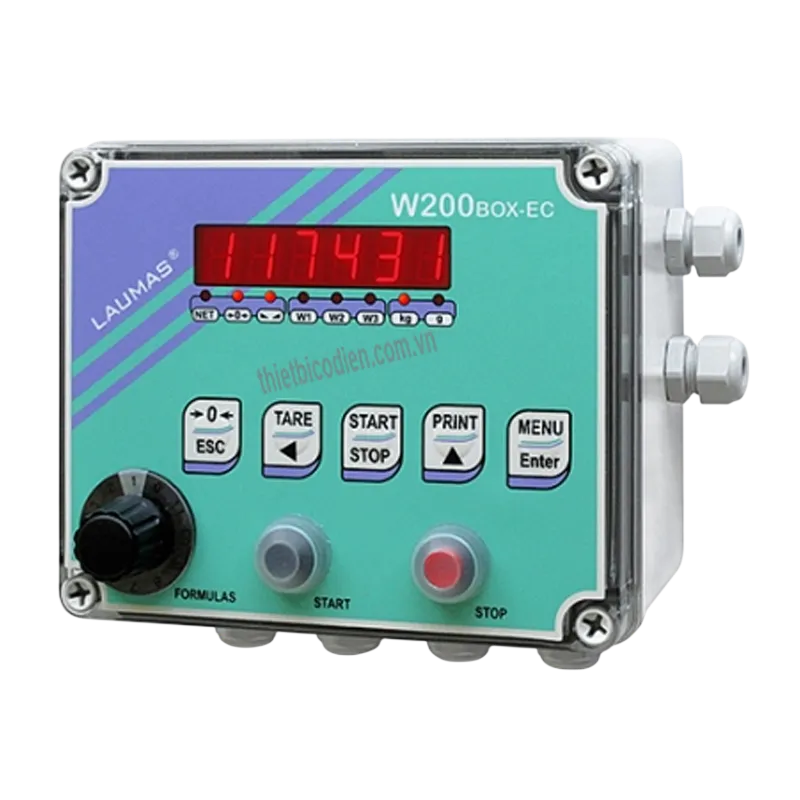

Bộ điều khiển cân Laumas W200BOXEC là thiết bị hiển thị, xử lý tín hiệu cân và điều khiển định lượng công nghiệp được thiết kế cho các hệ thống cân tự động, cân bồn, cân phễu và dây chuyền phối trộn. Model W200BOXEC được tích hợp trong hộp polycarbonate bảo vệ IP64, phù hợp lắp tường và có bộ chọn bên ngoài để lựa chọn nhóm setpoint hoặc công thức, đồng thời bố trí nút Start và Stop ngay trên mặt thiết bị.

Laumas là thương hiệu của Italia hoạt động trong lĩnh vực cân công nghiệp và định lượng từ năm 1984. Hãng phát triển load cell, bộ truyền tín hiệu cân, bộ chỉ thị cân và các thành phần dành cho hệ thống cân tự động trong nhiều ngành công nghiệp. W200BOXEC thuộc dòng bộ chỉ thị cân có khả năng vừa hiển thị trọng lượng, vừa giao tiếp với PLC/PC và thực hiện các chương trình định lượng.

Thiết bị sử dụng màn hình LED đỏ 6 số kết hợp bàn phím màng 5 phím và các LED trạng thái, giúp người vận hành quan sát trọng lượng, trạng thái quá trình và thao tác trực tiếp tại máy. Đồng hồ thời gian thực tích hợp hỗ trợ các chức năng liên quan đến ngày giờ, lưu trữ và in dữ liệu khi hệ thống được cấu hình tương ứng.

Thông số kỹ thuật chính

Thông số	Giá trị / đặc điểm
Nguồn cấp tiêu chuẩn	12–24 VDC ±10%, công suất tiêu thụ khoảng 5 W
Kiểu vỏ	Hộp polycarbonate, cấp bảo vệ IP64, lắp tường
Kích thước	170 × 140 × 95 mm
Hiển thị	LED đỏ 6 số, chiều cao ký tự 14 mm
Giao diện vận hành	Bàn phím màng 5 phím, 8 LED chỉ thị, bộ chọn ngoài, nút Start và Stop
Ngõ vào load cell	1 ngõ vào chuyên dụng; hỗ trợ tối đa 8 load cell 350 Ω mắc song song qua hộp nối phù hợp
Bộ chuyển đổi A/D	24 bit, tần số 4,8 kHz
Tốc độ chuyển đổi	Tối đa 300 lần/giây
Ngõ vào số	3 ngõ vào số PNP cách ly quang; số lượng khả dụng có thể thay đổi khi lắp tùy chọn ngõ ra analog
Ngõ ra relay	5 ngõ ra relay; số lượng khả dụng có thể giảm khi lắp tùy chọn ngõ ra analog
Truyền thông tiêu chuẩn	RS232 và RS485; hỗ trợ Modbus RTU, Laumas ASCII và chế độ truyền liên tục
Ngõ ra analog tùy chọn	16 bit cách ly quang; 0/4–20 mA, 0–5/10 V hoặc ±5/10 V tùy cấu hình
Chứng nhận đo lường	Hỗ trợ các phiên bản/chứng nhận theo OIML R76:2006 và OIML R61 tùy cấu hình ứng dụng

Ưu điểm và tính năng nổi bật của Laumas W200BOXEC

Điểm nổi bật của Laumas W200BOXEC là khả năng kết hợp chức năng của một bộ chỉ thị trọng lượng với chức năng điều khiển quá trình định lượng. Nhờ vậy, thiết bị có thể được dùng như trung tâm xử lý cục bộ trong máy cân, hệ thống nạp liệu hoặc trạm phối trộn thay vì chỉ gửi giá trị cân về bộ điều khiển cấp cao hơn.

• Điều khiển cân và định lượng với các chương trình dành cho cân nạp, cân xả, phối trộn nhiều sản phẩm và chế độ multiprogram tùy phiên bản phần mềm/cấu hình.
• Bộ chọn bên ngoài giúp lựa chọn nhanh nhóm setpoint hoặc các công thức được cấu hình, thuận tiện khi dây chuyền thường xuyên thay đổi sản phẩm hoặc khối lượng mẻ.
• Nút Start và Stop đặt trực tiếp trên mặt hộp giúp người vận hành chủ động bắt đầu hoặc dừng chu trình định lượng tại hiện trường.
• 99 công thức định lượng có thể được thiết lập trong các chương trình batching phù hợp, giúp lưu nhiều cấu hình sản xuất trên cùng một hệ thống.
• Các chức năng phục vụ định lượng gồm kiểm soát sai số dung sai, tính toán lượng rơi, định lượng chậm để nâng độ chính xác, quản lý báo động và tiếp tục chu trình sau khi mất điện theo chương trình tương ứng.
• Tích hợp bộ lọc số nhằm hạn chế ảnh hưởng của dao động tải lên giá trị cân trong các hệ thống bồn, phễu hoặc máy có rung động cơ học.
• Hỗ trợ hiệu chuẩn lý thuyết bằng thông số load cell và hiệu chuẩn thực tế bằng quả cân mẫu; hệ thống cũng hỗ trợ các chức năng zero, tare và theo dõi điểm zero.
• RS232 và RS485 Modbus RTU cho phép kết nối với PLC, máy tính, màn hình phụ, máy in hoặc các thiết bị tự động hóa tương thích.
• Có thể mở rộng các giao diện fieldbus như Profibus DP, DeviceNet, CANopen, Profinet IO, Modbus/TCP và Ethernet/IP tùy option đặt hàng.
• Ngõ ra analog 16 bit và bộ nhớ Alibi là các tùy chọn có thể bổ sung khi ứng dụng yêu cầu, cần lựa chọn đúng mã option tương thích với cấu hình W200BOXEC.

Đối với hệ thống cần giám sát từ xa, thiết bị có thể sử dụng tùy chọn Ethernet TCP/IP kết hợp chức năng quản lý qua mạng. Phần mềm Instrument Manager của Laumas cũng hỗ trợ cấu hình và quản lý tham số thiết bị trên máy tính.

Chức năng, nguyên lý hoạt động và ứng dụng của W200BOXEC

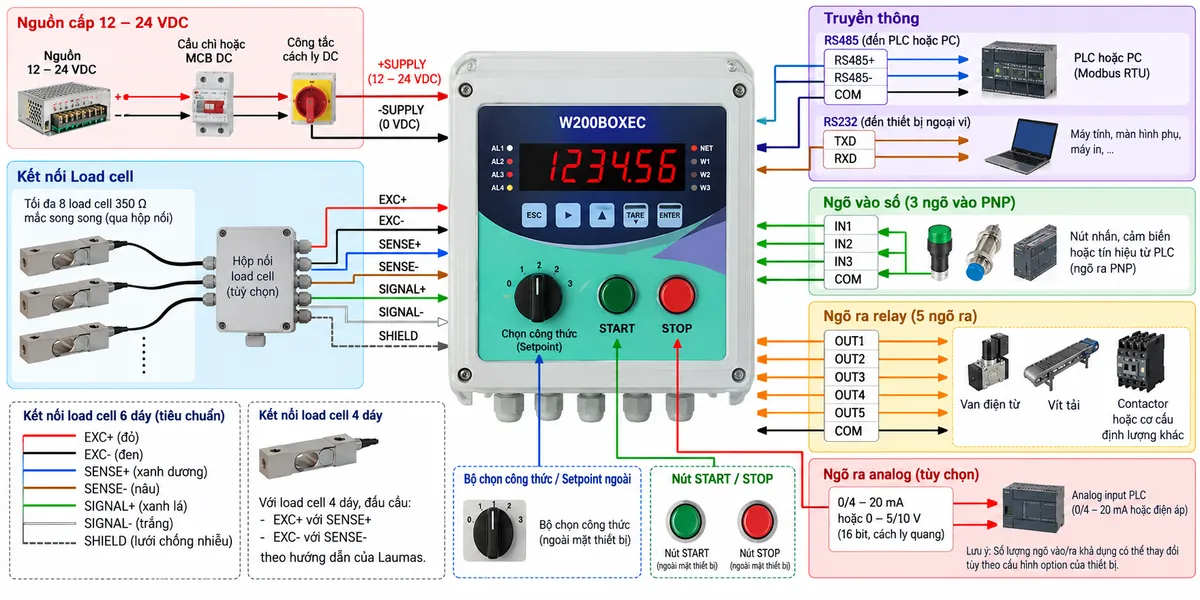

Kết nối load cell và hệ thống điều khiển

Trong một hệ thống cân điển hình, các load cell strain gauge được nối trực tiếp hoặc ghép song song qua hộp nối load cell trước khi đưa tín hiệu về W200BOXEC. Thiết bị cung cấp nguồn kích thích cho cầu đo và nhận các đường EXC, SIGNAL cùng REF/SENSE đối với kết nối 6 dây. Với load cell 4 dây, việc đấu cầu giữa đường kích thích và đường sense phải thực hiện đúng theo hướng dẫn kỹ thuật của Laumas.

Nguồn 12–24 VDC nên được cấp qua thiết bị bảo vệ DC phù hợp và công tắc cách ly trước khi vào bộ điều khiển. Các ngõ ra relay của W200BOXEC được dùng để phát lệnh điều khiển tới relay trung gian, contactor, van điện từ hoặc phần tử chấp hành phù hợp với thiết kế hệ thống; không dùng ngõ relay để trực tiếp cấp cho tải công suất vượt khả năng tiếp điểm.

PLC hoặc máy tính có thể nhận giá trị trọng lượng và trạng thái thông qua RS485/RS232. Các ngõ vào số nhận lệnh từ nút nhấn, cảm biến hoặc PLC, trong khi các ngõ ra relay thực hiện điều khiển theo setpoint hoặc theo logic chương trình định lượng.

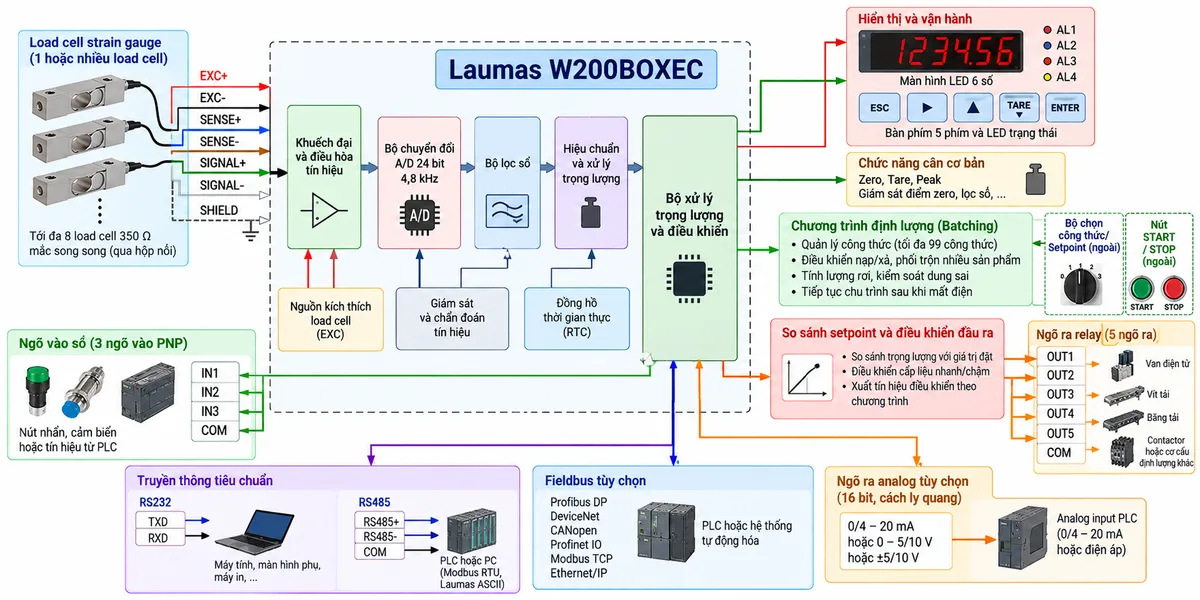

Nguyên lý xử lý tín hiệu cân

Khi tải trọng tác động lên load cell, cầu điện trở strain gauge tạo ra tín hiệu điện áp rất nhỏ tỷ lệ với lực tác dụng. W200BOXEC cấp nguồn kích thích cho load cell, nhận tín hiệu vi sai và đưa tín hiệu qua tầng xử lý đầu vào trước khi chuyển đổi sang dữ liệu số bằng bộ chuyển đổi A/D 24 bit.

Dữ liệu sau chuyển đổi được xử lý bằng bộ lọc số, các tham số hiệu chuẩn và thuật toán tính trọng lượng. Giá trị đã xử lý được đưa lên màn hình LED đồng thời được cung cấp cho các khối zero, tare, peak, setpoint, truyền thông và chương trình định lượng.

Trong ứng dụng batching, bộ xử lý liên tục so sánh trọng lượng thực tế với giá trị mục tiêu. Các relay được đóng hoặc ngắt theo từng giai đoạn của chu trình để điều khiển cấp liệu nhanh, cấp liệu chậm, dừng cấp hoặc thực hiện các bước tiếp theo. Các chức năng tính lượng vật liệu rơi và kiểm soát dung sai giúp hệ thống cải thiện độ ổn định của mỗi mẻ khi được cài đặt đúng theo đặc tính cơ khí của máy.

Với chương trình nhiều sản phẩm, W200BOXEC có thể thực hiện các bước định lượng liên tiếp theo công thức đã chọn. Bộ chọn ngoài giúp lựa chọn nhanh các công thức hoặc nhóm setpoint, sau đó người vận hành có thể khởi động chu trình bằng nút Start. Tín hiệu trạng thái, trọng lượng và dữ liệu quá trình có thể đồng thời được trao đổi với PLC hoặc hệ thống SCADA qua giao tiếp truyền thông.

Ứng dụng thực tế

Bộ điều khiển cân định lượng W200BOXEC phù hợp với các hệ thống mà giá trị trọng lượng cần trực tiếp tham gia vào quá trình điều khiển máy. Các ứng dụng điển hình gồm cân bồn và silo, cân phễu, hệ thống nạp hoặc xả theo khối lượng, máy đóng bao, máy chiết rót theo cân, trạm phối trộn nguyên liệu và các dây chuyền định lượng nhiều thành phần.

Thiết bị cũng phù hợp cho nhà chế tạo máy và đơn vị tích hợp hệ thống cần kết nối cân với PLC. Các giao tiếp tiêu chuẩn và tùy chọn giúp W200BOXEC có thể đảm nhiệm vai trò bộ điều khiển độc lập tại máy hoặc trở thành một nút đo lường trong kiến trúc tự động hóa lớn hơn.

Cam kết và nơi mua Bộ điều khiển cân Laumas W200BOXEC

Khi lựa chọn W200BOXEC chính hãng, cần xác định rõ chương trình cân hoặc định lượng cần sử dụng, số lượng sản phẩm trong công thức, kiểu truyền thông, yêu cầu ngõ ra analog, bộ nhớ Alibi và fieldbus để đặt đúng cấu hình. Việc lựa chọn option chính xác ngay từ đầu giúp tránh tình trạng thiếu giao diện hoặc không tương thích giữa các tùy chọn phần cứng.

Khách hàng có nhu cầu mua Bộ điều khiển cân Laumas W200BOXEC xuất xứ Italia có thể liên hệ thietbicodien để được tư vấn cấu hình, lựa chọn phụ kiện và đặt mua hàng chính hãng phù hợp với hệ thống cân công nghiệp thực tế.

Câu hỏi thường gặp (FAQ)

Laumas W200BOXEC dùng để làm gì?

W200BOXEC dùng để nhận tín hiệu từ load cell, tính toán và hiển thị trọng lượng, đồng thời thực hiện các chức năng điều khiển setpoint và định lượng trong máy hoặc dây chuyền cân tự động.

W200BOXEC khác W200BOX ở điểm nào đáng chú ý?

Model W200BOXEC có bộ chọn bên ngoài dành cho nhóm setpoint hoặc công thức và có các nút Start, Stop ở mặt thiết bị, hướng tới các ứng dụng vận hành và định lượng trực tiếp tại hiện trường. Cấu hình cụ thể vẫn cần đối chiếu chương trình và option khi đặt hàng.

W200BOXEC có giao tiếp được với PLC không?

Có. Thiết bị có RS232 và RS485, hỗ trợ Modbus RTU và Laumas ASCII. Ngoài ra có thể lựa chọn các giao diện fieldbus hoặc Ethernet phù hợp với kiến trúc điều khiển của hệ thống.

W200BOXEC có thể điều khiển van hoặc contactor trực tiếp không?

Thiết bị có các ngõ ra relay để phát lệnh theo setpoint hoặc chu trình định lượng. Với tải công suất, van hoặc contactor có dòng điều khiển không phù hợp với khả năng tiếp điểm, nên sử dụng relay trung gian và mạch bảo vệ theo thiết kế điện của máy.

W200BOXEC có ngõ ra 4–20 mA không?

Có thể trang bị ngõ ra analog 16 bit theo tùy chọn, trong đó có tín hiệu 0/4–20 mA và các dải điện áp tương ứng. Do tùy chọn analog có thể ảnh hưởng đến số lượng ngõ vào/ngõ ra khả dụng và yêu cầu cấu hình tương thích với phiên bản EC, cần xác định option trước khi đặt hàng.

W200BOXEC có thể lưu nhiều công thức định lượng không?

Có. Với chương trình batching phù hợp, thiết bị hỗ trợ tối đa 99 công thức. Bộ chọn ngoài trên phiên bản EC cho phép lựa chọn nhanh các công thức hoặc nhóm setpoint theo cấu hình vận hành.

Có thể nối nhiều load cell vào W200BOXEC không?

Có. Hệ thống có thể kết nối nhiều load cell song song thông qua hộp nối phù hợp; tài liệu kỹ thuật của dòng này cho phép tối đa 8 load cell 350 Ω. Việc đấu dây, cân bằng tín hiệu và chọn tiết diện cáp cần tuân thủ hướng dẫn lắp đặt của Laumas.

W200BOXEC có phù hợp cho hệ thống phối trộn tự động không?

Có. Các chương trình định lượng, quản lý công thức, setpoint, relay output, truyền thông PLC và các chức năng kiểm soát quá trình khiến W200BOXEC phù hợp cho hệ thống phối trộn, cấp liệu và cân mẻ, với điều kiện chọn đúng chương trình và phần cứng cho số lượng thành phần cần điều khiển.
