Bộ điều khiển cân Laumas WT60

1. Bộ điều khiển cân Laumas WT60 – giới thiệu & nguồn gốc thương hiệu

Bộ điều khiển cân Laumas WT60 là thiết bị hiển thị, xử lý tín hiệu cân và điều khiển định lượng công nghiệp, được thiết kế để làm việc trực tiếp với load cell strain gauge trong các hệ thống cân bồn, cân phễu, cân định lượng và dây chuyền phối trộn. Thiết bị có kết cấu dạng DIN lắp mặt tủ, tích hợp màn hình LED, bàn phím cài đặt, ngõ vào số, ngõ ra relay và các cổng truyền thông phục vụ kết nối PLC, máy tính hoặc thiết bị ngoại vi.

Laumas là thương hiệu thiết bị cân công nghiệp của Italia, được thành lập tại Parma từ năm 1984 và phát triển chuyên sâu các dòng load cell, bộ hiển thị cân, bộ truyền tín hiệu cân cùng giải pháp điện tử cho hệ thống weighing và batching. WT60 thuộc thế hệ bộ điều khiển cân được Laumas phát triển cho những ứng dụng cần kết hợp giữa đo trọng lượng, hiển thị và điều khiển quá trình.

Theo danh mục sản phẩm hiện hành của hãng, WT60 được xếp vào nhóm sản phẩm End of Series. Vì vậy, với nhu cầu thay thế thiết bị đang vận hành hoặc mua cho hệ thống hiện hữu, cần xác định chính xác phiên bản WT60, cấu hình ngõ ra và chương trình định lượng trước khi lựa chọn.

2. Ưu điểm và tính năng nổi bật của Laumas WT60

Bộ chỉ thị và điều khiển cân công nghiệp WT60 được thiết kế theo hướng tích hợp nhiều chức năng trong một thiết bị mặt tủ, giúp giảm số lượng bộ điều khiển riêng lẻ trong hệ thống cân và định lượng.

• Nhận trực tiếp tín hiệu từ load cell strain gauge, xử lý và hiển thị giá trị trọng lượng tại tủ điều khiển.
• Hỗ trợ hiệu chuẩn từ bàn phím, thuận tiện khi cài đặt hoặc bảo trì hệ thống cân.
• Có khả năng hiển thị giá trị tín hiệu load cell theo mV để hỗ trợ kiểm tra và chẩn đoán hệ thống.
• Tích hợp các đầu vào số và đầu ra relay để nhận lệnh từ cảm biến, nút nhấn hoặc PLC và điều khiển các thiết bị chấp hành thông qua mạch điều khiển thích hợp.
• Hỗ trợ chức năng cân, điều khiển setpoint và các chương trình định lượng tùy theo phiên bản WT60 được sử dụng.
• Có giao tiếp nối tiếp để trao đổi dữ liệu cân với PLC, PC, màn hình lặp, máy in hoặc hệ thống giám sát.
• Có tùy chọn tín hiệu analog để đưa giá trị trọng lượng về ngõ vào analog của PLC hoặc hệ thống điều khiển quá trình.
• Có chức năng kiểm tra kết nối load cell và cơ chế an toàn liên quan đến trạng thái relay khi phát hiện bất thường kết nối.

Thông số kỹ thuật chính

Hạng mục	Thông số
Kiểu lắp đặt	Lắp mặt tủ, vỏ theo chuẩn DIN
Kích thước thiết bị	72 x 144 x 170 mm
Kích thước khoét bảng	67 x 139 mm
Cấp bảo vệ mặt trước	IP54
Bàn phím	5 phím polycarbonate
Hiển thị	LED đỏ bán chữ-số, 5 chữ số, cao 20 mm, 7 đoạn
Nguồn cấp và công suất tiêu thụ	230 VAC hoặc 115 VAC, 50–60 Hz; 10 VA
Số load cell mắc song song	Tối đa 8 load cell 350 Ω
Nguồn kích thích load cell	5 VDC, 120 mA
Bộ chuyển đổi A/D	24 bit
Dải hiển thị	±99999
Dải đo tín hiệu load cell	±2 mV đến ±19,5 mV
Bộ lọc số và tốc độ đọc	0,2–25 Hz; 5, 10, 25 hoặc 50 lần đọc/giây
Độ tuyến tính	< 0,01% toàn thang
Ngõ vào logic	3 ngõ vào
Ngõ ra relay	4 relay; 115 VAC / 30 VDC, 0,5 A mỗi ngõ
Cổng truyền thông	COM1 RS232; COM2 RS422/RS485
Giao thức kết nối điều khiển	Laumas, Modbus RTU; Profibus DP thông qua bộ chuyển đổi phù hợp
Tùy chọn ngõ ra analog	16 bit; 0/4–20 mA, 0–5/10 VDC hoặc ±5/10 VDC tùy phiên bản
Nhiệt độ làm việc	-10 đến +50 °C
Nhiệt độ lưu trữ	-20 đến +70 °C
Độ ẩm môi trường	Tối đa 85%, không ngưng tụ

3. Chức năng, nguyên lý hoạt động và ứng dụng của Laumas WT60

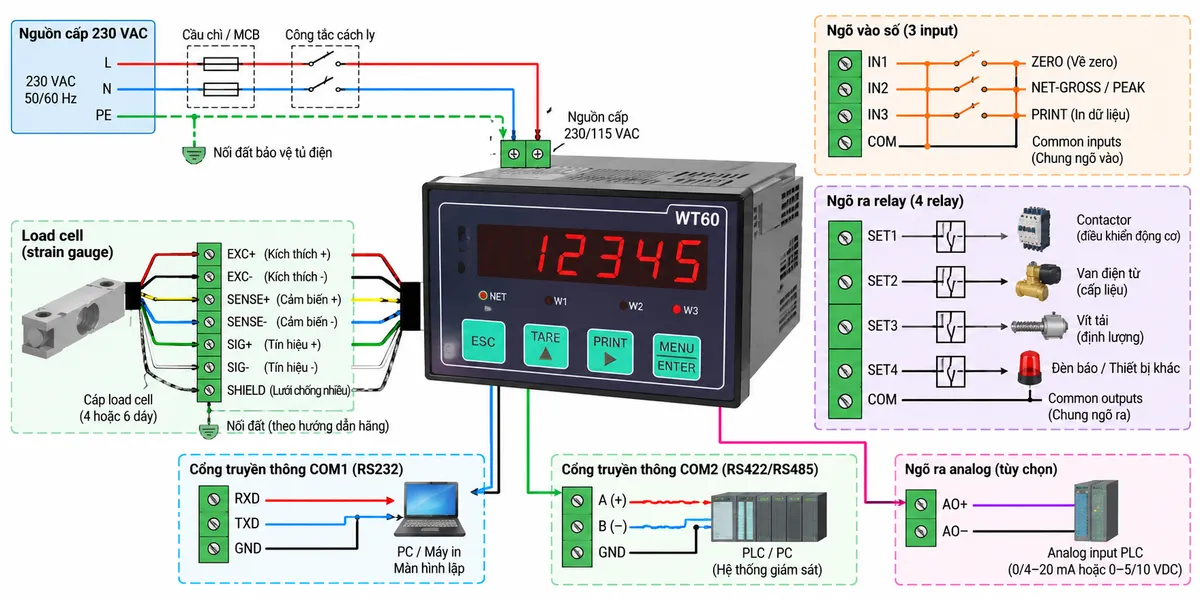

Kết nối WT60 với load cell và hệ thống điều khiển

Trong một hệ thống cân điển hình, Laumas WT60 cấp nguồn kích thích cho cầu đo strain gauge của load cell và nhận tín hiệu điện áp mức mV tỷ lệ với tải trọng. Với hệ thống sử dụng nhiều load cell, các cảm biến có thể được đấu song song qua hộp nối load cell phù hợp trước khi đưa tín hiệu về bộ điều khiển.

Phần kết nối load cell gồm các đường excitation, signal và sense đối với cấu hình sáu dây. Shield của cáp load cell cần được xử lý và nối đất theo hướng dẫn lắp đặt của hãng để hạn chế nhiễu. Đối với load cell bốn dây, việc nối các đường sense phải được thực hiện đúng sơ đồ kết nối do Laumas quy định.

Nguồn AC cho WT60 cần đi qua thiết bị bảo vệ và phần tử cách ly phù hợp trước khi cấp vào thiết bị. Các ngõ ra relay SET được dùng trong mạch điều khiển; khi điều khiển van điện từ, contactor, vít tải, động cơ hoặc tải công suất lớn nên sử dụng relay trung gian hoặc phần tử đóng cắt phù hợp với tải thực tế.

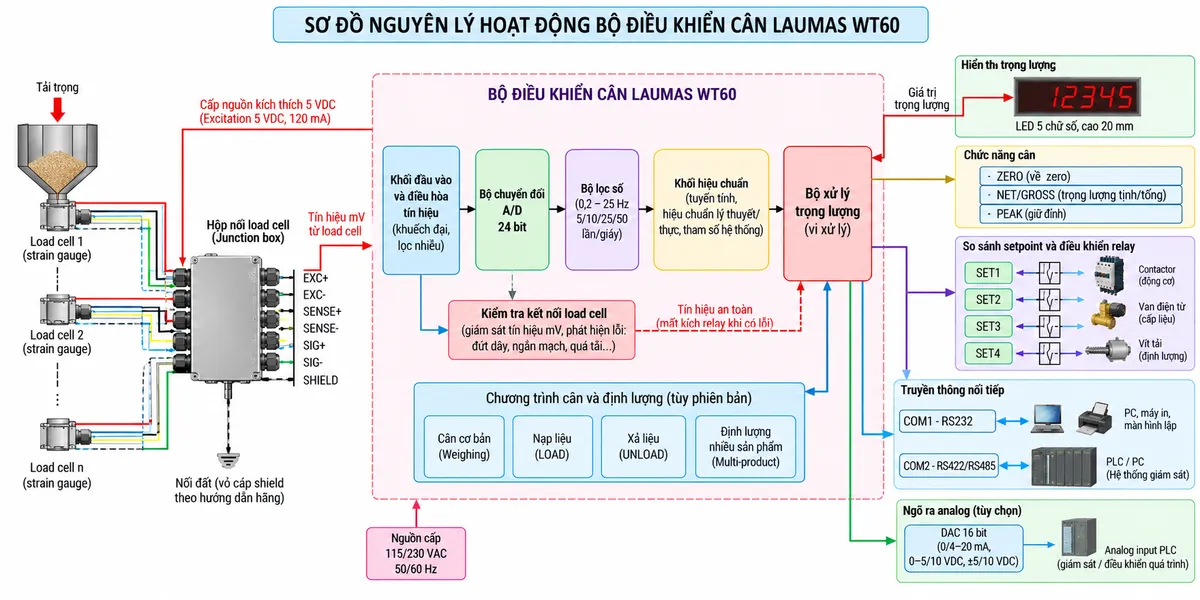

Xử lý tín hiệu cân và hiển thị trọng lượng

Tải trọng tác động lên load cell strain gauge làm thay đổi tín hiệu điện từ cầu đo. WT60 tiếp nhận tín hiệu mV này, thực hiện chuyển đổi A/D, lọc số và xử lý theo các tham số hiệu chuẩn đã cài đặt. Kết quả sau xử lý được chuyển thành giá trị trọng lượng để hiển thị và sử dụng cho các chức năng điều khiển.

Thiết bị hỗ trợ hiệu chuẩn lý thuyết từ bàn phím và cho phép quan sát trực tiếp giá trị mV của load cell. Đây là chức năng hữu ích trong quá trình chạy thử vì kỹ thuật viên có thể kiểm tra sự thay đổi tín hiệu cảm biến khi tăng hoặc giảm tải, từ đó hỗ trợ phát hiện các lỗi liên quan đến load cell hoặc đường dây.

Điều khiển setpoint và định lượng

Ở cấu hình cơ bản, điều khiển setpoint theo trọng lượng cho phép sử dụng các ngõ relay làm tín hiệu điều khiển theo giá trị cân. Setpoint có thể được cấu hình theo chế độ thường mở hoặc thường đóng và thiết lập hysteresis để hạn chế relay đóng cắt liên tục khi trọng lượng dao động quanh ngưỡng.

Tùy chương trình và biến thể WT60, thiết bị có thể thực hiện cân thông thường, định lượng nạp, định lượng xả hoặc định lượng nhiều sản phẩm. Dòng WT60 hỗ trợ các ứng dụng batching với khả năng lưu công thức, nhờ đó thích hợp cho máy đóng gói, phễu định lượng, bồn phối trộn và các hệ thống cấp nguyên liệu theo trọng lượng.

Đối với chương trình định lượng, bộ điều khiển sử dụng giá trị trọng lượng liên tục từ load cell để so sánh với mục tiêu đặt trước, sau đó thay đổi trạng thái các đầu ra điều khiển trong quá trình cấp liệu. Các chức năng cụ thể như tính lượng vật liệu rơi, kiểm tra dung sai, điều khiển cấp chậm hoặc quản lý chu trình phụ thuộc phiên bản chương trình WT60 được trang bị.

Kết nối PLC, PC và hệ thống giám sát

Các cổng nối tiếp cho phép kết nối WT60 với PLC và PC để đọc trọng lượng, giám sát trạng thái hoặc tích hợp dữ liệu cân vào hệ thống tự động hóa. Một cổng có thể được sử dụng cho PLC hoặc máy tính, trong khi cổng còn lại có thể phục vụ màn hình lặp hoặc thiết bị ngoại vi tùy cấu hình hệ thống.

Với phiên bản được trang bị ngõ ra analog, giá trị trọng lượng còn có thể được chuyển thành tín hiệu dòng hoặc điện áp để đưa trực tiếp tới module analog input của PLC. Phương án này thuận tiện cho các hệ thống điều khiển quá trình cần sử dụng trọng lượng như một biến công nghệ liên tục.

Ứng dụng thực tế

Hệ thống cân và định lượng tự động sử dụng WT60 có thể được triển khai trong cân bồn, cân phễu, máy nạp nguyên liệu, máy xả định lượng, dây chuyền phối trộn, kiểm soát lượng vật liệu theo mẻ và các hệ thống tự động hóa cần chuyển giá trị trọng lượng tới PLC hoặc máy tính.

WT60 cũng phù hợp với nhu cầu bảo trì hoặc thay thế trên những máy móc đã được thiết kế sẵn quanh nền tảng WT60. Khi thay thiết bị, cần đối chiếu phiên bản chương trình, cấu hình relay, ngõ analog, truyền thông, nguồn cấp, sơ đồ load cell và kích thước lắp đặt để bảo đảm tương thích với hệ thống hiện hữu.

4. Cam kết và nơi mua Bộ điều khiển cân Laumas WT60

Khi lựa chọn Bộ điều khiển cân Laumas WT60 chính hãng, việc xác định đúng phiên bản là đặc biệt quan trọng vì dòng WT60 có nhiều cấu hình cho cân cơ bản, định lượng nạp, định lượng xả, nhiều sản phẩm và ngõ ra analog. Đối với thiết bị dùng để thay thế, nên cung cấp đầy đủ mã trên nhãn, ảnh terminal và thông tin chương trình của bộ WT60 đang sử dụng để kiểm tra tương thích trước khi đặt hàng.

Khách hàng có nhu cầu mua Laumas WT60 cho hệ thống cân công nghiệp, thay thế thiết bị cũ hoặc cần tư vấn cấu hình phù hợp có thể liên hệ mua hàng chính hãng tại thietbicodien để được hỗ trợ xác định đúng model và cấu hình cần thiết.

Câu hỏi thường gặp (FAQ)

Laumas WT60 dùng để làm gì?

WT60 là bộ chỉ thị và điều khiển cân dùng để nhận tín hiệu load cell, hiển thị trọng lượng và tham gia điều khiển các quá trình cân hoặc định lượng trong hệ thống công nghiệp.

WT60 có thể kết nối trực tiếp với load cell không?

Có. Thiết bị có nguồn kích thích dành cho load cell strain gauge và tiếp nhận trực tiếp tín hiệu mV từ cầu đo. Hệ thống nhiều load cell có thể sử dụng junction box phù hợp trước khi đưa tín hiệu về WT60.

Laumas WT60 có thể kết nối với PLC không?

Có. WT60 có các giao diện truyền thông nối tiếp để trao đổi dữ liệu với PLC hoặc PC. Những phiên bản được trang bị tùy chọn analog còn có thể truyền giá trị trọng lượng tới analog input của PLC.

WT60 có dùng được cho hệ thống định lượng không?

Có. Dòng sản phẩm có các chương trình phục vụ định lượng nạp, định lượng xả và định lượng nhiều sản phẩm. Chức năng thực tế phải được đối chiếu với đúng biến thể và chương trình của bộ WT60 được đặt hàng.

WT60 có chức năng kiểm tra load cell không?

Có. Thiết bị cho phép quan sát tín hiệu load cell theo mV và có chức năng kiểm tra tính toàn vẹn của kết nối load cell, hỗ trợ kỹ thuật viên trong quá trình chạy thử và chẩn đoán sự cố.

Laumas WT60 hiện còn được sản xuất không?

Trong danh mục hiện hành của Laumas, WT60 được đánh dấu là End of Series. Vì vậy, khi cần mua mới hoặc thay thế thiết bị cũ, người dùng nên kiểm tra tình trạng cung ứng và khả năng tương thích của đúng phiên bản trước khi đặt hàng.

Cần kiểm tra những gì khi thay thế một WT60 đang sử dụng?

Nên đối chiếu đầy đủ mã phiên bản, chương trình cân hoặc định lượng, nguồn cấp, cấu hình ngõ vào và relay, tùy chọn analog, giao diện truyền thông, kiểu đấu load cell và kích thước lắp mặt tủ. Việc đối chiếu này giúp hạn chế phải sửa đổi hệ thống điện hoặc chương trình điều khiển hiện hữu.
