Bộ điều khiển cân Laumas W200

Bộ điều khiển cân Laumas W200 – giải pháp cân và định lượng công nghiệp

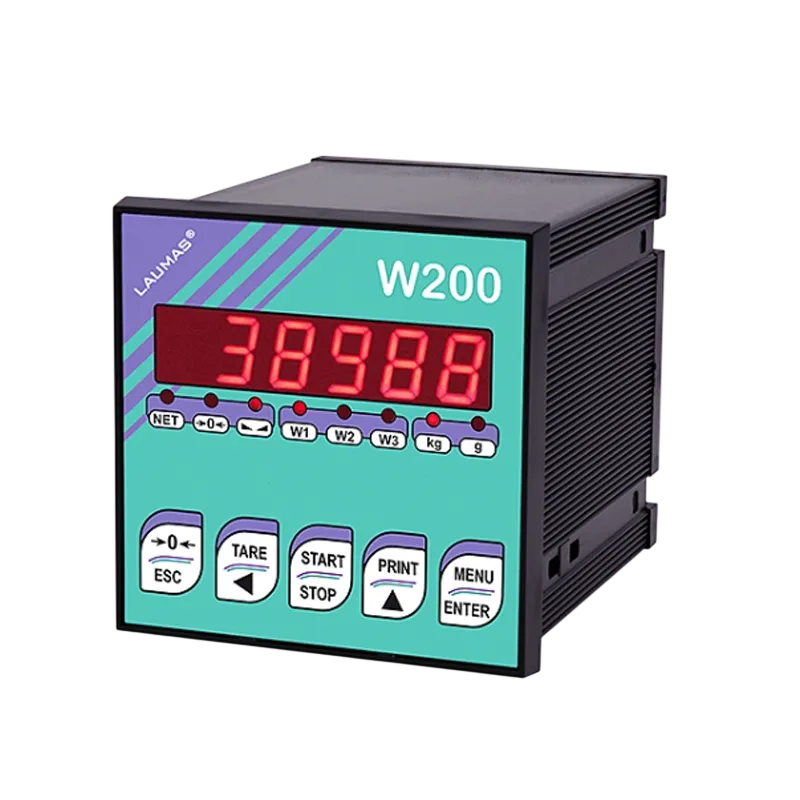

Bộ điều khiển cân Laumas W200 là thiết bị hiển thị và điều khiển cân điện tử chuyên dùng cho các hệ thống cân, định lượng và phối trộn nguyên liệu trong công nghiệp. Model W200 kết hợp khả năng tiếp nhận tín hiệu từ load cell, xử lý trọng lượng, hiển thị tại chỗ, điều khiển ngõ vào/ngõ ra và truyền dữ liệu tới PLC, máy tính hoặc các thiết bị ngoại vi.

Laumas là thương hiệu của Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển các dòng load cell, bộ hiển thị cân, bộ truyền tín hiệu cân và phụ kiện phục vụ tự động hóa dây chuyền. W200 thuộc nhóm weight indicator dành cho các ứng dụng cần vừa giám sát trọng lượng vừa thực hiện các chu trình định lượng.

Ưu điểm và tính năng nổi bật của Laumas W200

Điểm mạnh của W200 nằm ở khả năng tích hợp nhiều chức năng cân và điều khiển trong một thiết bị gắn bảng điện kích thước tiêu chuẩn. Thiết bị phù hợp cả cho hệ thống cân độc lập và hệ thống được kết nối với PLC hoặc phần mềm giám sát.

• Hiển thị LED 6 chữ số màu đỏ, chiều cao ký tự 14 mm, thuận tiện quan sát trọng lượng trực tiếp trên tủ điều khiển.
• Thiết kế dạng DIN gắn mặt tủ, kích thước thân máy 96 x 96 x 130 mm; mặt trước có cấp bảo vệ IP54.
• Bàn phím màng 5 phím, 8 LED trạng thái và đồng hồ thời gian thực hỗ trợ vận hành và theo dõi quá trình.
• Hai cổng truyền thông RS232 và RS485, hỗ trợ Modbus RTU và giao thức Laumas ASCII để trao đổi dữ liệu với PLC, máy tính, bộ hiển thị phụ hoặc thiết bị ngoại vi phù hợp.
• 3 ngõ vào số và 5 ngõ ra relay, phục vụ các lệnh điều khiển, trạng thái và chu trình định lượng tùy chương trình cài đặt.
• Bộ chuyển đổi A/D 24 bit cho phép xử lý tín hiệu load cell với độ phân giải cao.
• Hỗ trợ chương trình cân nạp, cân xả và định lượng nhiều sản phẩm; hệ thống có thể quản lý tối đa 99 công thức trong cấu hình multiprogram phù hợp.
• Có thể mở rộng giao tiếp công nghiệp như Profibus DP, DeviceNet, CANopen, Profinet IO, Modbus/TCP và Ethernet/IP tùy phiên bản hoặc tùy chọn.
• Có tùy chọn ngõ ra analog 16 bit, bộ nhớ alibi và lưu dữ liệu trên USB cho các cấu hình cần chức năng mở rộng.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kiểu lắp đặt	Gắn mặt tủ
Kích thước thân máy	96 x 96 x 130 mm
Cấp bảo vệ mặt trước	IP54
Màn hình	LED đỏ 6 chữ số, cao 14 mm
Nguồn cấp tiêu chuẩn	12/24 VDC ±10%
Nguồn AC tùy chọn	115/230 VAC, 50–60 Hz
Bộ chuyển đổi A/D	24 bit
Số load cell 350 ohm mắc song song	Tối đa 8 load cell
Nguồn kích load cell	5 VDC
Ngõ vào số	3 ngõ vào quang cách ly 5–24 VDC PNP ở cấu hình tiêu chuẩn
Ngõ ra relay	5 ngõ ra ở cấu hình tiêu chuẩn
Cổng truyền thông	RS232 và RS485
Giao thức serial	Modbus RTU, Laumas ASCII
Phạm vi hiển thị	±999999
Số công thức	Tối đa 99 công thức trong ứng dụng multiprogram phù hợp

Chức năng, nguyên lý hoạt động và ứng dụng của Laumas W200

Nguyên lý xử lý tín hiệu cân

Trong hệ thống cân, một hoặc nhiều load cell được lắp dưới bồn, phễu, silo, bàn cân hoặc cơ cấu chứa vật liệu. Khi tải trọng thay đổi, load cell tạo ra tín hiệu điện có biên độ nhỏ tỷ lệ với lực tác dụng. Laumas W200 cung cấp nguồn kích cho load cell, tiếp nhận tín hiệu đo và đưa tín hiệu qua bộ chuyển đổi A/D để tính toán giá trị trọng lượng.

Sau khi hiệu chuẩn, W200 hiển thị trọng lượng trên màn hình LED và đồng thời sử dụng giá trị đo để thực hiện các chức năng như zero, tare, kiểm tra ngưỡng, phát tín hiệu relay hoặc phục vụ chu trình định lượng. Các chức năng cụ thể của ngõ vào và ngõ ra phụ thuộc chương trình vận hành, cấu hình và phiên bản được sử dụng.

Điều khiển cân và định lượng

W200 được thiết kế không chỉ để hiển thị trọng lượng mà còn có thể tham gia trực tiếp vào điều khiển quá trình định lượng. Tùy chương trình, thiết bị có thể thực hiện cân nạp nguyên liệu vào phễu, cân xả vật liệu ra khỏi phễu hoặc quản lý quy trình phối trộn nhiều thành phần theo công thức đã lưu.

Trong một hệ thống điển hình, các ngõ ra relay của W200 điều khiển gián tiếp van điện từ, contactor, vít tải, bơm hoặc các cơ cấu chấp hành thông qua mạch điều khiển thích hợp. Các ngõ vào số nhận tín hiệu từ nút nhấn, PLC hoặc thiết bị liên động để bắt đầu, dừng hoặc chuyển trạng thái chu trình. Thiết bị nhờ đó có thể phối hợp với hệ thống tự động hóa tổng thể mà không chỉ đóng vai trò đồng hồ hiển thị.

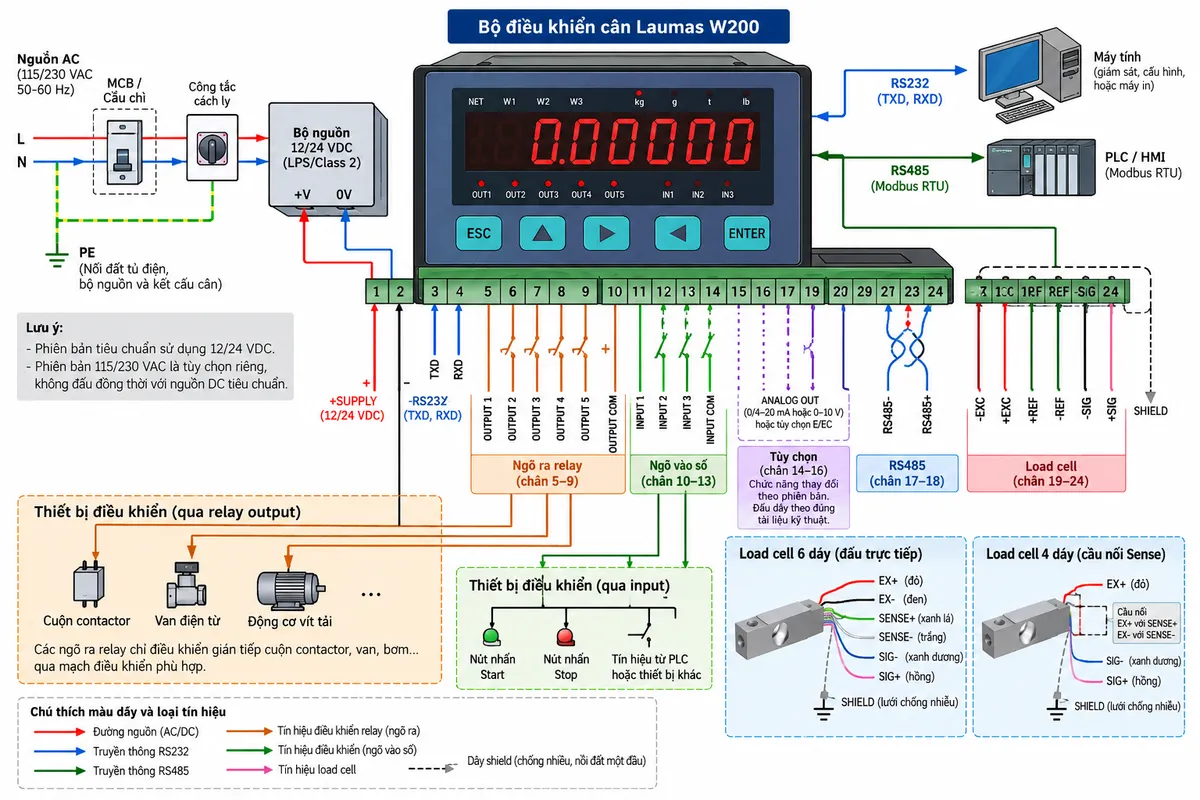

Kết nối load cell, PLC và thiết bị ngoại vi

W200 có đầu nối riêng cho load cell 4 dây hoặc 6 dây, bao gồm đường kích thích, tín hiệu đo và đường sense đối với cấu hình 6 dây. Khi đấu load cell 4 dây, việc nối cầu giữa các đường excitation và sense phải được thực hiện theo đúng hướng dẫn kỹ thuật của nhà sản xuất. Cáp load cell nên sử dụng loại có shield và đi riêng khỏi dây động lực để giảm nhiễu.

Cổng RS232 và RS485 cho phép truyền trọng lượng, trạng thái và dữ liệu điều khiển tới PLC, máy tính hoặc thiết bị khác. Với mạng RS485, việc nối common, shield và điện trở kết thúc tuyến phải tuân thủ cấu trúc mạng và tài liệu lắp đặt để đảm bảo truyền thông ổn định.

Ứng dụng điển hình

Bộ điều khiển cân W200 phù hợp với nhiều hệ thống cân tự động trong nhà máy, đặc biệt khi cần kết hợp hiển thị trọng lượng với điều khiển định lượng và giao tiếp PLC.

• Cân bồn, cân phễu và cân silo.
• Định lượng nguyên liệu dạng bột, hạt hoặc chất lỏng.
• Hệ thống cân nạp nguyên liệu theo khối lượng đặt trước.
• Hệ thống cân xả và kiểm soát lượng vật liệu xuất khỏi bồn.
• Dây chuyền phối trộn nhiều thành phần theo công thức.
• Máy đóng bao, chiết rót hoặc thiết bị định lượng tích hợp load cell.
• Hệ thống cần truyền trọng lượng về PLC, SCADA hoặc máy tính quản lý sản xuất.

Cam kết và nơi mua Bộ điều khiển cân Laumas W200

Khi lựa chọn Laumas W200 chính hãng, người sử dụng cần xác định đúng điện áp nguồn, chương trình cân/định lượng, loại tín hiệu giao tiếp, yêu cầu ngõ ra analog hoặc fieldbus và các tùy chọn đi kèm. Việc chọn đúng cấu hình ngay từ đầu giúp hệ thống dễ tích hợp với load cell, PLC và cơ cấu chấp hành hiện có.

Để mua Bộ điều khiển cân Laumas W200 chính hãng và được hỗ trợ lựa chọn cấu hình phù hợp cho hệ thống cân, định lượng hoặc phối trộn, khách hàng có thể liên hệ trực tiếp thietbicodien. Chúng tôi hỗ trợ tư vấn model, cấu hình truyền thông, phương án đấu nối load cell và các phụ kiện liên quan theo yêu cầu ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

Laumas W200 dùng để làm gì?

Laumas W200 là bộ hiển thị và điều khiển cân dùng để đọc tín hiệu load cell, hiển thị trọng lượng, xử lý các chức năng cân và hỗ trợ điều khiển các quá trình định lượng hoặc phối trộn trong hệ thống công nghiệp.

W200 có thể kết nối trực tiếp với load cell không?

Có. W200 có đầu vào chuyên dụng cho load cell strain gauge và hỗ trợ đấu nối load cell 4 dây hoặc 6 dây. Có thể mắc song song nhiều load cell trong giới hạn mà nhà sản xuất quy định.

Laumas W200 có giao tiếp với PLC được không?

Có. Thiết bị có sẵn RS485 và RS232, trong đó RS485 hỗ trợ Modbus RTU và Laumas ASCII. Ngoài ra, W200 còn có các tùy chọn fieldbus công nghiệp cho những hệ thống yêu cầu giao tiếp mạng nâng cao.

W200 có dùng được cho hệ thống định lượng nhiều nguyên liệu không?

Có. Dòng W200 hỗ trợ các chương trình cho cân nạp, cân xả và định lượng nhiều sản phẩm. Cấu hình multiprogram phù hợp có thể quản lý tối đa 99 công thức.

W200 có ngõ ra analog 4–20 mA không?

Có thể trang bị tùy chọn ngõ ra analog 16 bit, bao gồm 0/4–20 mA và các dải điện áp tương ứng theo tùy chọn của nhà sản xuất. Cần xác định đúng mã cấu hình khi đặt hàng vì đây không phải chức năng tiêu chuẩn trên mọi phiên bản.

Nguồn cấp tiêu chuẩn của W200 là bao nhiêu?

Phiên bản tiêu chuẩn sử dụng nguồn 12/24 VDC. Laumas cũng có các phiên bản hoặc tùy chọn nguồn 115/230 VAC; cần kiểm tra nhãn sản phẩm và mã đặt hàng trước khi đấu điện.

W200 có phù hợp lắp ngoài trời không?

W200 tiêu chuẩn là thiết bị gắn mặt tủ với mặt trước IP54. Khi môi trường yêu cầu cấp bảo vệ cao hơn, Laumas có các biến thể dạng hộp như W200BOX hoặc W200BOXEC và các giải pháp chuyên dụng khác phù hợp từng môi trường lắp đặt.
