Bộ điều khiển cân Laumas TAIPAN265

Giới thiệu Bộ điều khiển cân Laumas TAIPAN265

Bộ điều khiển cân Laumas TAIPAN265 là thiết bị điều khiển chuyên dụng cho hệ thống cân định lượng liên tục theo nguyên lý mất khối lượng (loss-in-weight). Thiết bị được thiết kế để theo dõi sự giảm khối lượng của vật liệu trong phễu hoặc cụm cấp liệu, xác định lưu lượng thực tế và điều chỉnh tốc độ cấp liệu nhằm duy trì lưu lượng gần với giá trị đặt.

Laumas là thương hiệu thiết bị cân công nghiệp của Italia, hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển các dòng load cell, bộ hiển thị, bộ truyền tín hiệu cân và bộ điều khiển cho nhiều ứng dụng tự động hóa. TAIPAN265 thuộc nhóm thiết bị điều khiển loss-in-weight của Laumas, phù hợp cho các dây chuyền cần cấp liệu liên tục với khả năng tích hợp PLC, biến tần và hệ thống giám sát.

Thiết bị có kết cấu lắp mặt tủ theo chuẩn DIN, màn hình LCD có đèn nền và bàn phím vận hành trực tiếp. Mặt trước đạt cấp bảo vệ IP54, thích hợp tích hợp trong tủ điều khiển của máy định lượng, hệ thống cấp bột, hạt hoặc các dây chuyền phối liệu tự động.

Ưu điểm và tính năng nổi bật của Laumas TAIPAN265

• Điều khiển lưu lượng loss-in-weight dựa trên sự thay đổi khối lượng của vật liệu theo thời gian và tự động thay đổi tín hiệu điều khiển tới bộ cấp liệu.
• Sử dụng bộ chuyển đổi A/D 24 bit để thu nhận tín hiệu từ load cell phục vụ quá trình đo và điều khiển khối lượng.
• Hỗ trợ kết nối nhiều load cell strain gauge trong một hệ thống cân, thích hợp cho phễu cân hoặc cụm cấp liệu đặt trên nhiều điểm cân.
• Trang bị ngõ ra analog 16 bit, có thể sử dụng để điều khiển biến tần hoặc thiết bị chấp hành theo lưu lượng yêu cầu.
• Có 8 ngõ vào số cách ly quang dạng PNP và 6 ngõ ra relay, hỗ trợ liên động với cảm biến, PLC và các cơ cấu trong dây chuyền.
• Hỗ trợ cổng truyền thông RS232 và RS422/RS485, thuận tiện kết nối PLC, máy tính hoặc hệ thống giám sát.
• Có thể làm việc với các giao thức ASCII, Modbus RTU và mở rộng Profibus thông qua mô-đun phù hợp.
• Có khả năng lập trình tới 15 giá trị setpoint làm việc, cho phép lựa chọn bằng các ngõ vào BCD.
• Có chức năng giám sát lưu lượng ngoài dung sai và xuất tín hiệu cảnh báo khi quá trình cấp liệu không đáp ứng điều kiện đặt trước.
• Có thể tính tổng lượng vật liệu đã định lượng, xuất xung theo khối lượng và kết nối máy in qua RS232 trong cấu hình phù hợp.

Thông số kỹ thuật chính

Thông số	Giá trị
Nguồn cấp và công suất tiêu thụ	230/115 VAC, 50–60 Hz; 15 VA
Số load cell và nguồn kích thích	Tối đa 6 load cell 350 Ω, 4/6 dây; 5 VDC / 90 mA
Bộ chuyển đổi A/D	24 bit
Dải đo tín hiệu load cell	±3,9 mV/V
Độ phân giải hiển thị	60.000 division
Độ phân giải nội	16.000.000 division
Ngõ vào số	8 ngõ vào cách ly quang PNP, 12/24 VDC
Ngõ ra relay	6 ngõ ra; tối đa 115 VAC / 30 VDC / 0,5 A mỗi ngõ
Ngõ ra analog	16 bit; 0–20 mA, 4–20 mA, 0–10 V hoặc 0–5 V
Cổng nối tiếp	RS232 và RS422/RS485
Nguồn cấp encoder	12 VDC
Ngõ vào encoder	Push-pull một pha, tối đa 2 kHz
Nhiệt độ làm việc	-10 đến +50 °C
Nhiệt độ lưu trữ	-20 đến +70 °C

Chức năng, nguyên lý hoạt động và ứng dụng của TAIPAN265

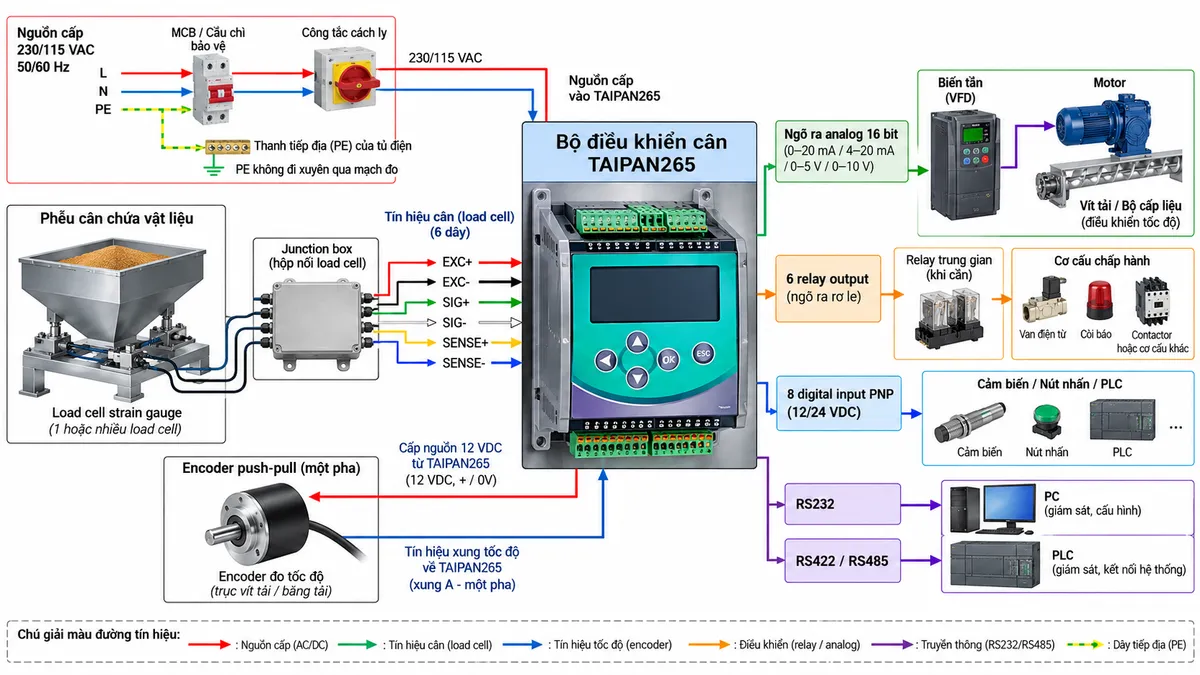

Kết nối TAIPAN265 trong hệ thống định lượng

Trong một hệ thống điển hình, phễu chứa cùng bộ cấp liệu được đặt trên các load cell. Load cell được TAIPAN265 cấp nguồn kích thích và trả về tín hiệu điện tỷ lệ với khối lượng. Với load cell 4 dây sử dụng các đường excitation và signal; cấu hình load cell 6 dây có thêm các đường sense tương ứng. Khi sử dụng nhiều load cell, tín hiệu có thể được tổng hợp qua hộp nối load cell phù hợp trước khi đưa về đầu vào cân của thiết bị.

Nguồn AC cấp cho bộ điều khiển nên được bố trí qua thiết bị bảo vệ và phần tử cách ly nguồn phù hợp với thiết kế tủ điện. Các ngõ vào số PNP có thể nhận trạng thái từ cảm biến hoặc PLC; các tiếp điểm relay dùng cho tín hiệu điều khiển và liên động. Ngõ ra analog nối tới biến tần hoặc bộ điều khiển tốc độ của vít tải, băng tải hoặc cơ cấu cấp liệu. Các đường RS232/RS422/RS485 dùng để trao đổi dữ liệu với PLC, PC hoặc hệ thống giám sát.

Không nên tự suy đoán số chân hoặc vị trí terminal khi chưa có sơ đồ đấu dây của đúng phiên bản thiết bị; khi thi công thực tế cần đối chiếu tài liệu terminal do Laumas cung cấp cho thiết bị đang sử dụng.

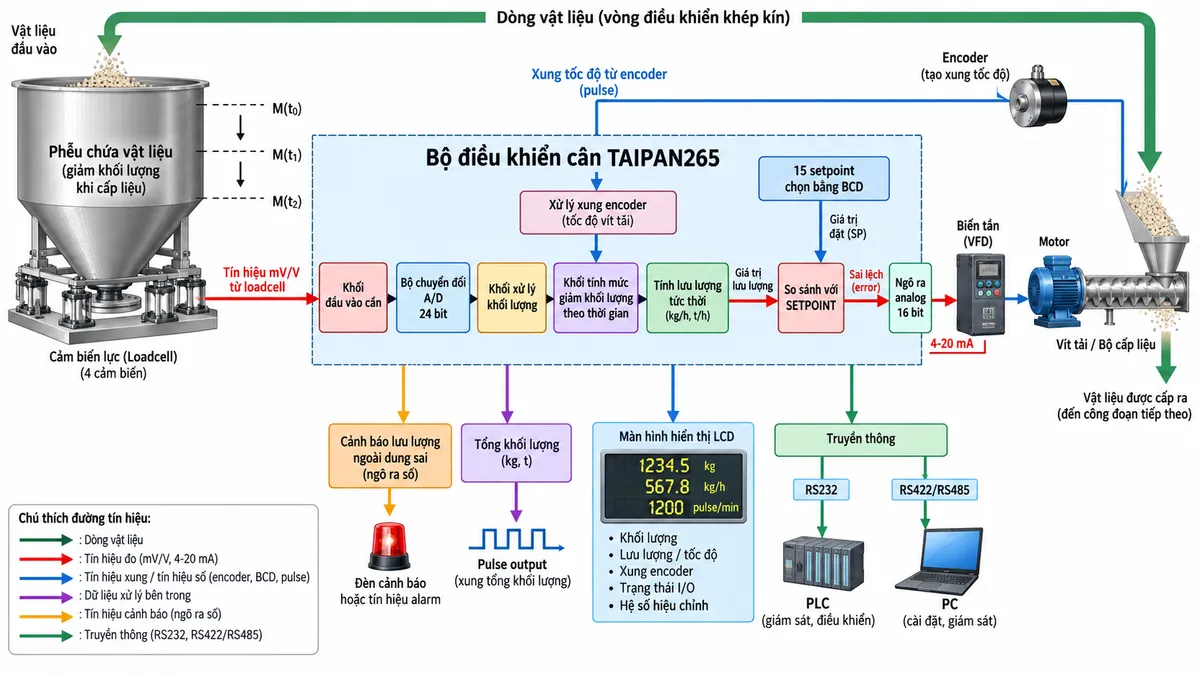

Nguyên lý điều khiển loss-in-weight

Nguyên lý mất khối lượng dựa trên việc theo dõi liên tục lượng vật liệu giảm đi trong phễu cân khi bộ cấp liệu đang hoạt động. TAIPAN265 nhận tín hiệu mV/V từ load cell, chuyển đổi tín hiệu qua khối A/D 24 bit và xử lý dữ liệu khối lượng để xác định mức giảm khối lượng theo thời gian.

Từ dữ liệu này, thiết bị xác định lưu lượng tức thời của vật liệu và so sánh với lưu lượng đặt trước. Khi lưu lượng thực tế lệch khỏi setpoint, bộ điều khiển thay đổi ngõ ra analog tới biến tần hoặc bộ điều khiển cơ cấu cấp liệu. Tốc độ motor thay đổi làm thay đổi lượng vật liệu được cấp, tạo thành vòng điều chỉnh lưu lượng liên tục.

TAIPAN265 có thể phát cảnh báo khi lưu lượng nằm ngoài giới hạn dung sai. Thiết bị cũng hỗ trợ truyền liên tục giá trị lưu lượng tức thời bằng tín hiệu analog tỷ lệ, đồng thời tính tổng khối lượng vật liệu đã cấp. Trong quá trình vận hành, người dùng có thể theo dõi các thông tin như trạng thái I/O, khối lượng hiện tại, tốc độ, xung encoder và hệ số hiệu chỉnh.

Một chức năng hữu ích khác là khả năng giữ giá trị ngõ ra analog thông qua ngõ vào logic nhằm hạn chế ảnh hưởng của dao động ban đầu của hệ thống. Với dây chuyền sử dụng nhiều mức sản lượng, người vận hành có thể cấu hình tới 15 setpoint và lựa chọn chúng thông qua các ngõ vào BCD.

Ứng dụng điển hình

Bộ điều khiển lưu lượng TAIPAN265 phù hợp với các hệ thống cần cấp liệu liên tục dựa trên khối lượng thực tế thay vì chỉ dựa vào tốc độ motor. Thiết bị có thể tích hợp trong máy cấp liệu loss-in-weight sử dụng vít tải, bộ cấp liệu rung hoặc cơ cấu cấp liệu có thể điều chỉnh tốc độ.

• Định lượng liên tục bột, hạt và nguyên liệu rời trong dây chuyền sản xuất.
• Điều khiển vít tải cấp nguyên liệu từ phễu cân.
• Hệ thống phối liệu cần duy trì lưu lượng theo setpoint.
• Dây chuyền thực phẩm, hóa chất, nhựa, thức ăn chăn nuôi và vật liệu công nghiệp có yêu cầu kiểm soát khối lượng liên tục.
• Hệ thống tự động hóa cần truyền dữ liệu cân và lưu lượng về PLC hoặc máy tính giám sát.

Cam kết và nơi mua Bộ điều khiển cân Laumas TAIPAN265

Khi lựa chọn Laumas TAIPAN265 chính hãng, khách hàng cần đối chiếu đúng model, cấu hình ngõ vào/ngõ ra, yêu cầu truyền thông, loại load cell và tín hiệu điều khiển của biến tần để bảo đảm thiết bị phù hợp với hệ thống thực tế.

Để được tư vấn lựa chọn, kiểm tra cấu hình và đặt mua Bộ điều khiển cân Laumas TAIPAN265 chính hãng, khách hàng có thể liên hệ trực tiếp thietbicodien. Đội ngũ kỹ thuật có thể hỗ trợ xác định phương án kết nối load cell, PLC, encoder, biến tần và các thiết bị ngoại vi theo yêu cầu của dây chuyền.

Câu hỏi thường gặp (FAQ)

TAIPAN265 dùng để làm gì?

TAIPAN265 được thiết kế để điều khiển hệ thống cân định lượng liên tục theo nguyên lý mất khối lượng. Thiết bị theo dõi lượng vật liệu giảm trong phễu cân, xác định lưu lượng và thay đổi tín hiệu analog để điều chỉnh tốc độ cấp liệu.

TAIPAN265 có kết nối trực tiếp với load cell không?

Có. Thiết bị có đầu vào chuyên dụng cho load cell và cấp nguồn kích thích 5 VDC. Theo dữ liệu kỹ thuật của hãng, hệ thống có thể sử dụng tối đa 6 load cell 350 Ω dạng 4 hoặc 6 dây khi cấu hình đúng.

TAIPAN265 có điều khiển biến tần được không?

Có. Ngõ ra analog 16 bit hỗ trợ các dạng tín hiệu dòng hoặc điện áp tiêu chuẩn, cho phép đưa giá trị điều khiển tới biến tần hoặc bộ điều khiển tốc độ phù hợp của cơ cấu cấp liệu.

TAIPAN265 có truyền dữ liệu về PLC hoặc máy tính không?

Có. Thiết bị hỗ trợ giao tiếp RS232 và RS422/RS485. Tùy cấu hình hệ thống, dữ liệu có thể trao đổi bằng ASCII, Modbus RTU hoặc sử dụng giải pháp mở rộng phù hợp cho các mạng truyền thông khác.

TAIPAN265 có bao nhiêu ngõ vào và ngõ ra số?

Thiết bị có 8 ngõ vào số cách ly quang PNP và 6 ngõ ra relay. Các kênh này được sử dụng để nhận tín hiệu điều khiển, lựa chọn chế độ hoặc setpoint và xuất tín hiệu liên động, cảnh báo hoặc điều khiển.

TAIPAN265 có hỗ trợ nhiều mức lưu lượng đặt trước không?

Có. Thiết bị cho phép lập trình tới 15 setpoint làm việc và có thể lựa chọn các giá trị này thông qua ngõ vào BCD, phù hợp với dây chuyền cần thay đổi năng suất giữa nhiều công thức hoặc chế độ vận hành.

TAIPAN265 có đo tổng lượng vật liệu đã cấp không?

Có. Ngoài việc xác định lưu lượng tức thời, bộ điều khiển còn có khả năng tính tổng khối lượng vật liệu đã định lượng và cung cấp tín hiệu xung phục vụ việc ghi nhận hoặc tích hợp với thiết bị bên ngoài.
