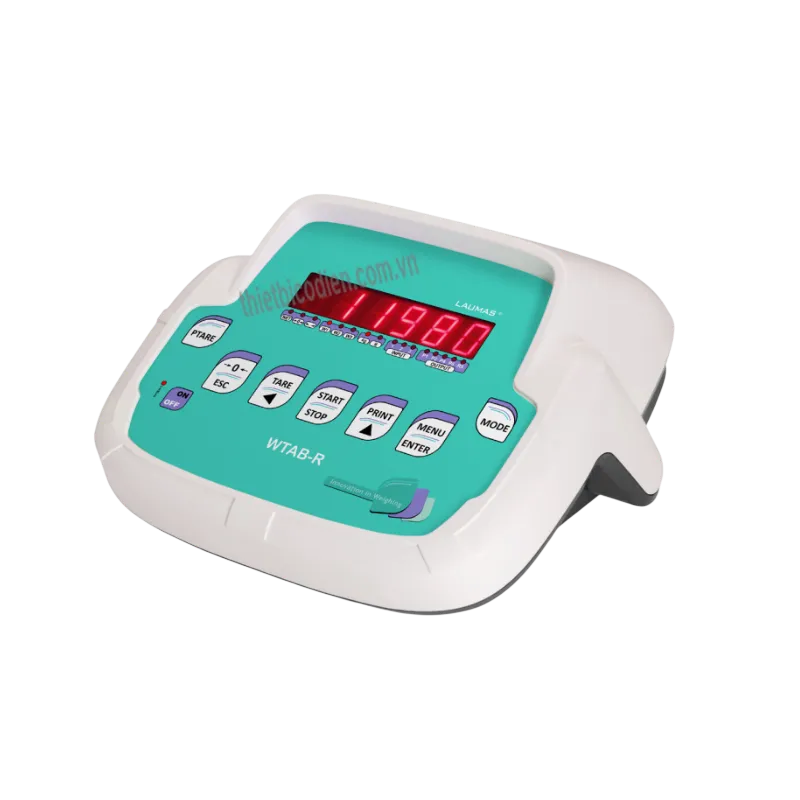

Bộ điều khiển cân Laumas WTAB-R

1. Bộ điều khiển cân Laumas WTAB-R – giải pháp hiển thị và xử lý cân công nghiệp

Bộ điều khiển cân Laumas WTAB-R là thiết bị điện tử dùng để tiếp nhận tín hiệu từ load cell, xử lý giá trị trọng lượng, hiển thị kết quả và trao đổi dữ liệu với PLC, máy tính hoặc các thiết bị ngoại vi trong hệ thống cân công nghiệp. Model WTAB-R có thiết kế dạng để bàn công thái học, vỏ ABS, màn hình LED đỏ lớn và tích hợp các ngõ vào/ra phục vụ tự động hóa hệ thống cân.

Laumas là thương hiệu của Italia chuyên về công nghệ cân công nghiệp, được thành lập từ năm 1984. Hãng phát triển load cell, bộ chỉ thị trọng lượng, bộ truyền tín hiệu cân và các thành phần phục vụ hệ thống cân điện tử. WTAB-R thuộc dòng thiết bị điện tử cân của Laumas và được thiết kế, sản xuất theo định hướng thiết bị cân Made in Italy.

Với khả năng xử lý tín hiệu load cell độ phân giải cao, giao tiếp công nghiệp đa dạng và nhiều tùy chọn mở rộng, WTAB-R phù hợp cho cân bàn, cân bồn, cân phễu, cân silo, máy cân công nghiệp cũng như các hệ thống cần đưa dữ liệu trọng lượng về PLC hoặc phần mềm giám sát.

2. Ưu điểm và tính năng nổi bật của Laumas WTAB-R

Thiết kế để bàn thuận tiện cho người vận hành

WTAB-R sử dụng vỏ ABS với kiểu dáng công thái học, phù hợp lắp đặt trực tiếp trên bàn điều khiển. Thiết bị trang bị màn hình LED đỏ 6 số cao 20 mm, bàn phím màng 8 phím và 16 LED chỉ thị, giúp quan sát trọng lượng và trạng thái vận hành rõ ràng trong môi trường công nghiệp.

Xử lý tín hiệu load cell chính xác và nhanh

Khối đo của WTAB-R sử dụng bộ chuyển đổi A/D 24 bit, tần số 4,8 kHz. Nguồn kích thích load cell 5 VDC cho phép thiết bị tiếp nhận trực tiếp tín hiệu mV/V từ load cell strain gauge và chuyển đổi thành giá trị trọng lượng để hiển thị, xử lý logic và truyền thông.

Tích hợp sẵn I/O và truyền thông công nghiệp

Thiết bị có RS232 và RS485, hỗ trợ Modbus RTU và giao thức Laumas ASCII để kết nối PLC, PC, màn hình phụ hoặc hệ thống thu thập dữ liệu. WTAB-R đồng thời có 3 đầu vào số và 5 đầu ra relay, thuận tiện nhận lệnh điều khiển bên ngoài và xuất tín hiệu trạng thái hoặc điều khiển qua relay trung gian.

Khả năng mở rộng linh hoạt

Tùy cấu hình đặt hàng, WTAB-R có thể bổ sung ngõ ra analog 16 bit, bộ nhớ alibi, lưu dữ liệu trên USB, máy in nhiệt tích hợp và module WiFi. Các tùy chọn fieldbus gồm Profibus DP, DeviceNet, CANopen, Profinet IO, Modbus/TCP và Ethernet/IP; tùy chọn Ethernet TCP/IP hỗ trợ quản lý thiết bị qua mạng.

Thông số kỹ thuật chính

Thông số	Giá trị
Kiểu lắp đặt	Để bàn
Vật liệu vỏ	ABS
Kích thước	315 x 315 x 170 mm
Cấp bảo vệ	IP40
Nguồn cấp tiêu chuẩn	12–24 VDC ±10%, công suất khoảng 6 W
Màn hình	LED đỏ 6 số, chiều cao ký tự 20 mm
Bàn phím	Bàn phím màng 8 phím
Đèn chỉ thị	16 LED trạng thái
Khối chuyển đổi	A/D 24 bit, 16.000.000 điểm, 4,8 kHz
Nguồn kích thích load cell	5 VDC / 120 mA
Số load cell	Tối đa 8 load cell 350 Ω mắc song song; hệ thống tương đương có thể sử dụng load cell 700 Ω theo hướng dẫn đấu nối của hãng
Dải hiển thị	±999999
Truyền thông tiêu chuẩn	RS232, RS485; Modbus RTU / Laumas ASCII
Ngõ vào / ngõ ra	3 đầu vào số, 5 đầu ra relay ở cấu hình tiêu chuẩn
Tùy chọn	Ngõ ra analog 16 bit, WiFi, USB, alibi memory, máy in nhiệt, Ethernet và các mạng fieldbus công nghiệp

3. Chức năng, nguyên lý hoạt động và ứng dụng của Laumas WTAB-R

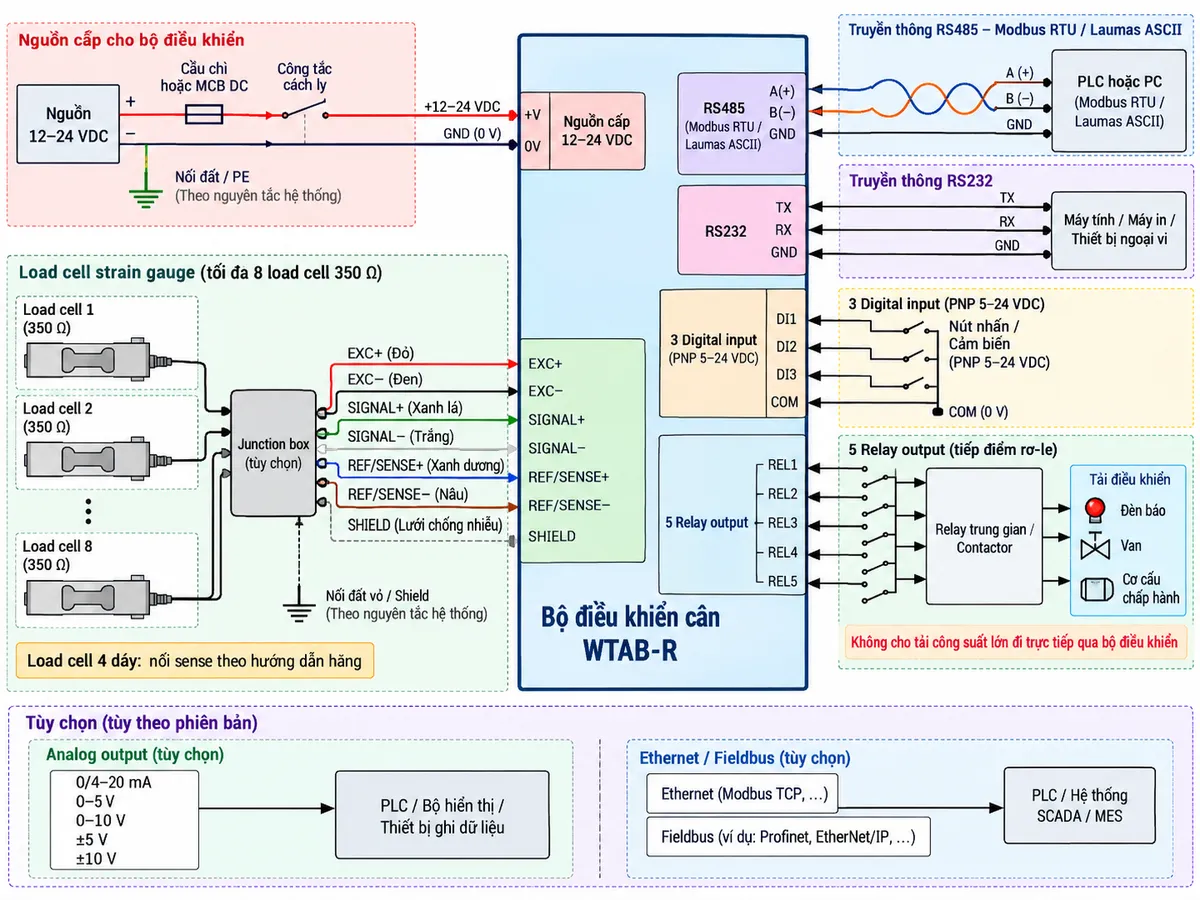

Kết nối load cell và thiết bị ngoại vi

Trong một hệ thống điển hình, các load cell strain gauge được lắp dưới bàn cân, bồn, phễu hoặc kết cấu cần đo trọng lượng. Với hệ thống nhiều load cell, tín hiệu có thể được gom qua junction box trước khi đưa về WTAB-R. Thiết bị cung cấp nguồn kích thích cho cầu điện trở load cell và nhận lại tín hiệu vi sai có mức rất nhỏ theo tải trọng thực tế.

Đối với load cell 6 dây, đường kết nối gồm EXC+/EXC−, SIGNAL+/SIGNAL− và REF/SENSE+/REF/SENSE− cùng dây shield. Khi sử dụng load cell 4 dây, việc nối các đường sense với excitation phải thực hiện đúng hướng dẫn của Laumas. Không nên tự suy diễn số chân hoặc màu dây vì màu dây phụ thuộc từng loại load cell.

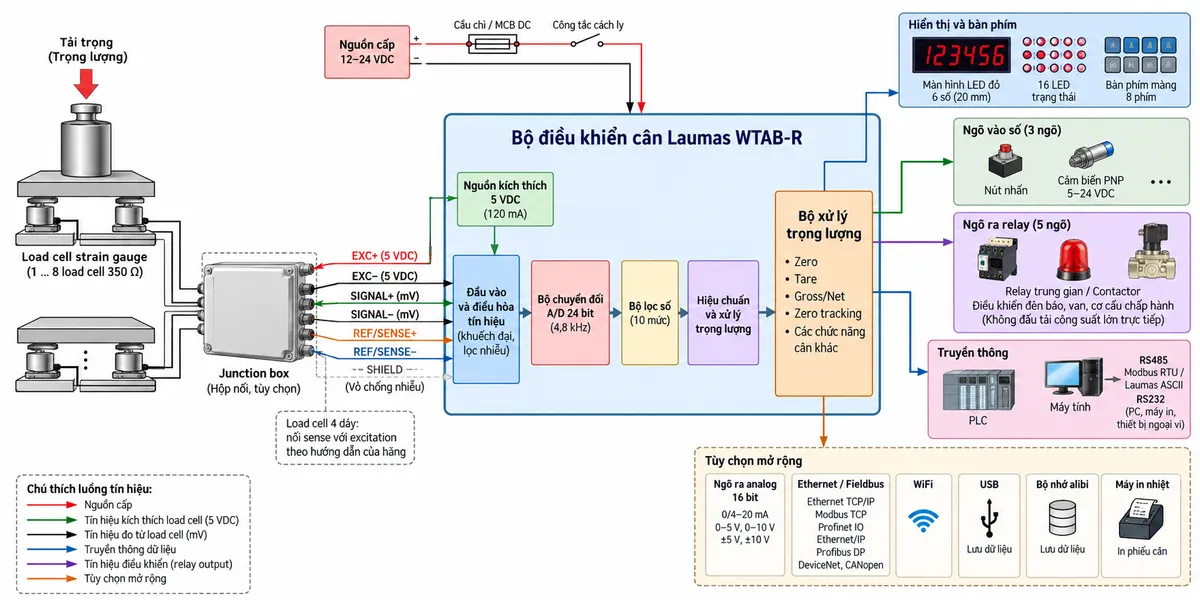

Nguyên lý xử lý trọng lượng

Khi tải trọng tác động lên load cell, cầu điện trở strain gauge tạo ra tín hiệu điện áp mức mV tỷ lệ với lực tác động. WTAB-R cấp nguồn kích thích cho load cell, tiếp nhận tín hiệu này qua đầu vào đo, sau đó khuếch đại và điều hòa tín hiệu trước khi đưa tới A/D 24 bit.

Dữ liệu số sau chuyển đổi được xử lý qua bộ lọc và các tham số hiệu chuẩn để xác định trọng lượng. Bộ xử lý của thiết bị quản lý những chức năng cân như zero, tare, hiển thị gross/net, zero tracking và các tham số vận hành liên quan. Giá trị cuối cùng được đưa tới màn hình LED đồng thời có thể sử dụng cho logic ngõ vào/ra hoặc truyền tới hệ thống điều khiển cấp cao.

Đồng hồ thời gian thực và lịch tích hợp hỗ trợ các chức năng cần gắn thời gian vào dữ liệu cân. Khi sử dụng tùy chọn phù hợp, dữ liệu còn có thể được lưu trên USB, ghi trong bộ nhớ alibi hoặc chuyển tới phần mềm quản lý cân.

Các ứng dụng phù hợp

• Hiển thị và xử lý trọng lượng cho cân bàn, cân sàn và các hệ thống cân công nghiệp.
• Đo khối lượng trong bồn, silo, phễu chứa hoặc các cụm cân sử dụng nhiều load cell.
• Tích hợp hệ thống cân với PLC thông qua RS485 Modbus RTU hoặc các tùy chọn mạng công nghiệp.
• Đưa giá trị trọng lượng về hệ SCADA, máy tính hoặc phần mềm thu thập dữ liệu.
• Điều khiển tín hiệu trạng thái, cảnh báo hoặc cơ cấu bên ngoài thông qua digital input và relay output.
• Ứng dụng cần lưu, in hoặc truy xuất dữ liệu cân khi trang bị các tùy chọn tương ứng.

Khả năng tích hợp phần mềm

WTAB-R tương thích với hệ sinh thái phần mềm của Laumas. INSTRUMENT MANAGER hỗ trợ quản lý tham số thiết bị; CLOUD và PROG DB phục vụ thu thập, lưu trữ dữ liệu cân; PROG NG có thể quản lý nhiều thiết bị trong các ứng dụng liên kết; PROG WBRIDGE phục vụ hệ thống cân xe và JOLLYPRINT hỗ trợ tùy biến nội dung in khi cấu hình hệ thống phù hợp.

4. Cam kết và nơi mua Bộ điều khiển cân Laumas WTAB-R

Khi chọn Laumas WTAB-R chính hãng, người dùng nên xác định đúng cấu hình phần cứng và các tùy chọn cần thiết như analog output, Ethernet, fieldbus, WiFi, bộ nhớ alibi, USB hoặc máy in trước khi đặt hàng. Điều này đặc biệt quan trọng vì các tùy chọn mở rộng không phải tất cả đều có sẵn trên cấu hình tiêu chuẩn.

Để được tư vấn lựa chọn đúng cấu hình, kiểm tra khả năng kết nối load cell, PLC và thiết bị ngoại vi, khách hàng có thể đặt mua Bộ điều khiển cân Laumas WTAB-R chính hãng tại thietbicodien. Đội ngũ kỹ thuật có thể hỗ trợ đối chiếu yêu cầu ứng dụng để lựa chọn phiên bản và phụ kiện phù hợp cho hệ thống cân công nghiệp.

Câu hỏi thường gặp (FAQ)

Laumas WTAB-R dùng để làm gì?

WTAB-R là bộ chỉ thị và xử lý trọng lượng dùng để nhận tín hiệu từ load cell, tính toán giá trị cân, hiển thị kết quả và trao đổi dữ liệu với PLC, PC hoặc các thiết bị điều khiển trong hệ thống cân công nghiệp.

WTAB-R có thể kết nối trực tiếp với load cell không?

Có. Thiết bị được thiết kế để nhận trực tiếp tín hiệu từ load cell strain gauge và cấp nguồn kích thích 5 VDC cho load cell. Hệ thống nhiều load cell cũng có thể sử dụng junction box trước khi đưa tín hiệu về bộ điều khiển.

WTAB-R có hỗ trợ Modbus RTU không?

Có. Hai cổng RS232 và RS485 của thiết bị hỗ trợ giao thức Modbus RTU và Laumas ASCII, thuận tiện tích hợp với PLC, máy tính và hệ thống giám sát.

WTAB-R có ngõ ra 4–20 mA không?

Có thể có, nhưng đây là tùy chọn đặt hàng. Phiên bản analog sử dụng bộ chuyển đổi 16 bit và hỗ trợ các chuẩn 0/4–20 mA cùng nhiều dải điện áp như 0–5 V, 0–10 V, ±5 V và ±10 V.

WTAB-R có thể kết nối Profinet hoặc Ethernet/IP không?

Có thể khi trang bị tùy chọn tương ứng. Laumas cung cấp các lựa chọn Profibus DP, DeviceNet, CANopen, Profinet IO, Modbus/TCP, Ethernet/IP và Ethernet TCP/IP cho dòng thiết bị này.

WTAB-R có phù hợp cho hệ thống sử dụng nhiều load cell không?

Có. Thiết bị hỗ trợ nhiều load cell mắc song song; với hệ thống nhiều cảm biến, junction box thường được sử dụng để gom và cân chỉnh tín hiệu trước khi đưa về bộ điều khiển.

WTAB-R có thể điều khiển trực tiếp motor hoặc van công suất lớn không?

Không nên đấu tải công suất lớn trực tiếp vào đầu ra điều khiển. Các relay output của WTAB-R nên đóng vai trò tín hiệu điều khiển cho relay trung gian, contactor hoặc phần tử giao tiếp thích hợp để cách ly và bảo vệ bộ điều khiển.

Cần lưu ý gì khi chọn cấu hình WTAB-R?

Cần xác định trước số lượng và điện trở load cell, nhu cầu truyền thông PLC, số lượng I/O, yêu cầu analog output, lưu dữ liệu, in phiếu cân và loại mạng công nghiệp. Việc xác định đúng các yêu cầu này giúp lựa chọn chính xác các tùy chọn phần cứng của WTAB-R.
