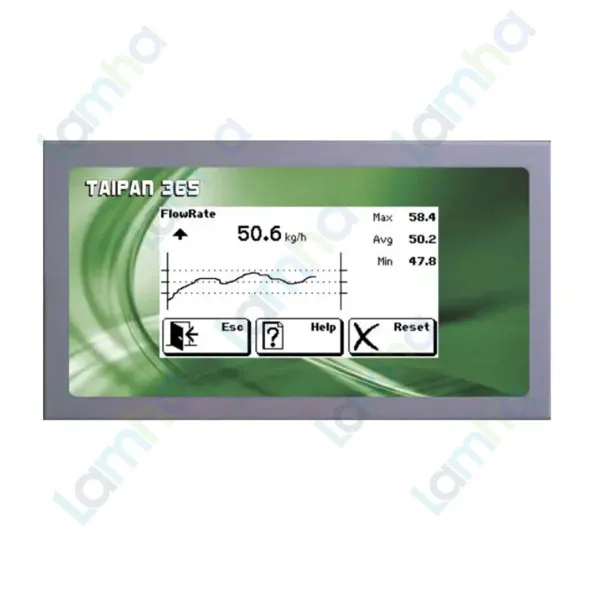

Bộ điều khiển cân Laumas TAIPAN365

Giới thiệu Bộ điều khiển cân Laumas TAIPAN365

Bộ điều khiển cân Laumas TAIPAN365 là bộ điều khiển chuyên dụng cho hệ thống cân định lượng liên tục theo nguyên lý loss-in-weight, tức cân suy hao khối lượng. Thiết bị tiếp nhận tín hiệu từ load cell, xử lý trọng lượng và lưu lượng vật liệu, sau đó tự động điều chỉnh cơ cấu cấp liệu để duy trì lưu lượng theo giá trị đặt. Đây là giải pháp phù hợp cho các dây chuyền cần định lượng vật liệu liên tục với khả năng giám sát, điều khiển và kết nối hệ thống tự động hóa.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ truyền tín hiệu, bộ hiển thị và bộ điều khiển cân phục vụ nhiều ngành công nghiệp. Model TAIPAN365 được thiết kế lắp mặt tủ, sử dụng màn hình LCD cảm ứng và tích hợp các giao diện cần thiết để làm việc với load cell, PLC, PC, biến tần và cơ cấu định lượng.

Ưu điểm và tính năng nổi bật của Laumas TAIPAN365

Điểm nổi bật của TAIPAN365 là khả năng kết hợp chức năng cân với điều khiển lưu lượng loss-in-weight trong cùng một thiết bị. Bộ điều khiển không chỉ hiển thị trọng lượng mà còn tính toán lưu lượng tức thời, tổng khối lượng đã định lượng và điều chỉnh tốc độ cấp liệu để bám theo lưu lượng yêu cầu.

• Điều khiển lưu lượng tự động bằng thuật toán PI, hỗ trợ duy trì giá trị lưu lượng đặt và phát cảnh báo khi lưu lượng vượt giới hạn dung sai.
• Tính toán và hiển thị các đại lượng phục vụ vận hành như trọng lượng hiện tại, lưu lượng tức thời, trạng thái I/O và các thông tin liên quan đến quá trình định lượng.
• Hỗ trợ định lượng liên tục và các chu trình định lượng theo mẻ với các giá trị mục tiêu phục vụ kiểm soát quá trình cấp vật liệu.
• Có khả năng lưu đặc tính làm việc của thiết bị cấp liệu, hữu ích khi điều khiển các cơ cấu có quan hệ tốc độ - lưu lượng không tuyến tính.
• Màn hình LCD cảm ứng giúp người vận hành cài đặt, theo dõi và kiểm soát hệ thống trực tiếp tại tủ điều khiển.
• Tích hợp ngõ vào số, ngõ ra relay và ngõ ra analog để phối hợp với cảm biến, biến tần, relay trung gian và các thiết bị chấp hành.
• Hỗ trợ RS232, RS422 và RS485 để trao đổi dữ liệu với PLC, PC hoặc hệ thống giám sát.
• Có các tùy chọn giao tiếp công nghiệp để tích hợp vào mạng điều khiển nhà máy.

Thông số và đặc tính chính

Hạng mục	Đặc tính
Kiểu thiết bị	Bộ điều khiển hệ thống cân liên tục loss-in-weight
Kiểu lắp đặt	Lắp mặt tủ điều khiển
Kích thước	196 x 105 x 100 mm
Cấp bảo vệ mặt trước	IP65
Hiển thị	LCD cảm ứng
Bộ chuyển đổi A/D	24 bit
Độ phân giải hiển thị	10.000 division
Độ phân giải nội	600.000 division
Ngõ vào số	6 ngõ vào
Ngõ ra	6 ngõ ra relay
Ngõ ra analog	16 bit
Cổng truyền thông	RS232, RS422, RS485
Giao thức/tùy chọn truyền thông	Profibus, Profinet IO, EtherCAT, Ethernet TCP/IP và Ethernet/IP theo tùy chọn

Chức năng, nguyên lý hoạt động và ứng dụng của TAIPAN365

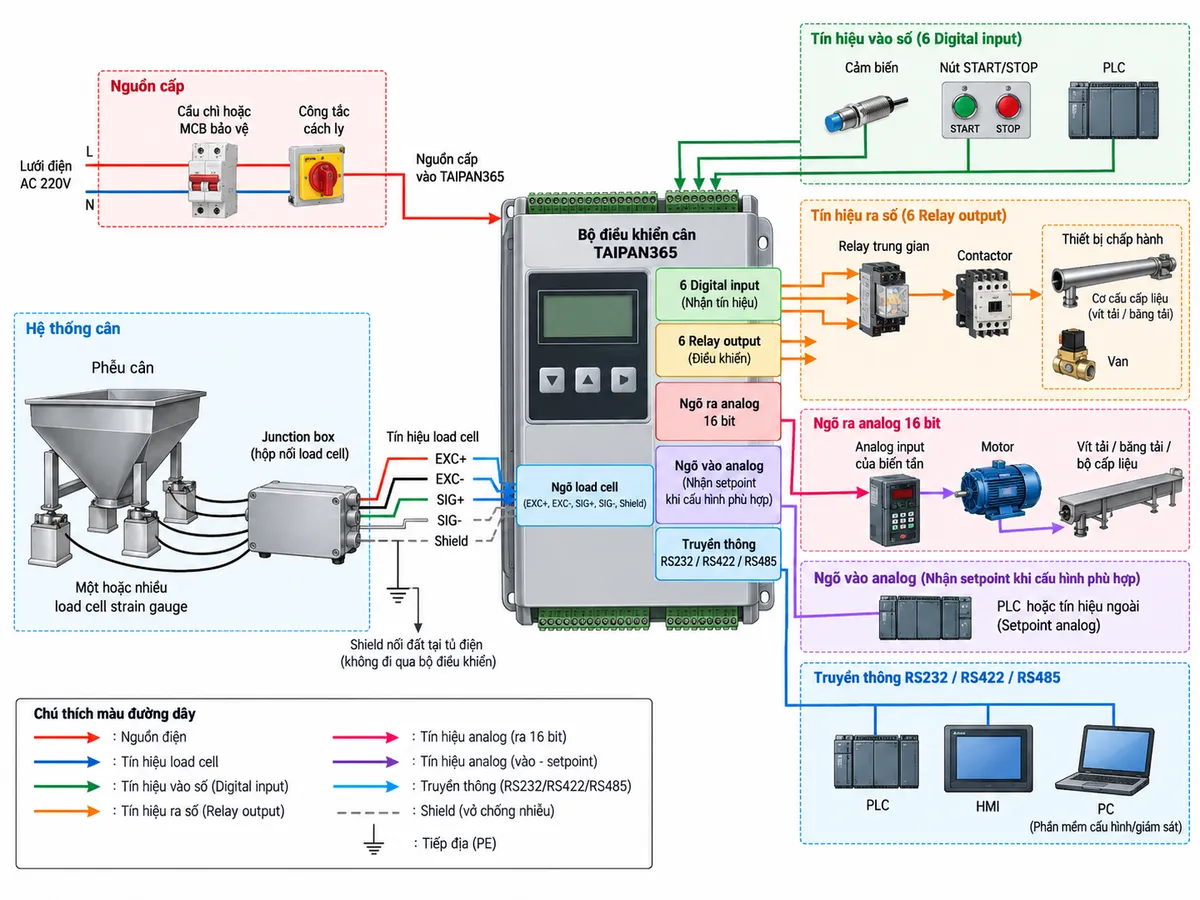

Kết nối trong hệ thống cân định lượng

Trong một hệ thống điển hình, phễu hoặc thiết bị chứa vật liệu được đặt trên một hay nhiều load cell. Tín hiệu cân từ load cell được đưa về bộ điều khiển cân TAIPAN365; với hệ thống nhiều load cell có thể sử dụng hộp nối phù hợp trước khi đưa tín hiệu vào bộ điều khiển. Các ngõ vào số nhận trạng thái hoặc lệnh từ cảm biến, nút nhấn và PLC, trong khi các ngõ ra relay có thể điều khiển relay trung gian hoặc các mạch liên động của máy.

Ngõ ra analog được sử dụng để truyền tín hiệu điều khiển tới biến tần hoặc bộ điều khiển cơ cấu cấp liệu. Các cổng RS232, RS422 và RS485 cung cấp đường truyền dữ liệu tới PLC, PC hoặc thiết bị ngoại vi. Khi thiết kế tủ điện cần bố trí thiết bị bảo vệ và cách ly nguồn phù hợp, đồng thời thực hiện nối shield, tiếp địa và phân tách dây tín hiệu cân khỏi dây động lực theo hướng dẫn lắp đặt của nhà sản xuất.

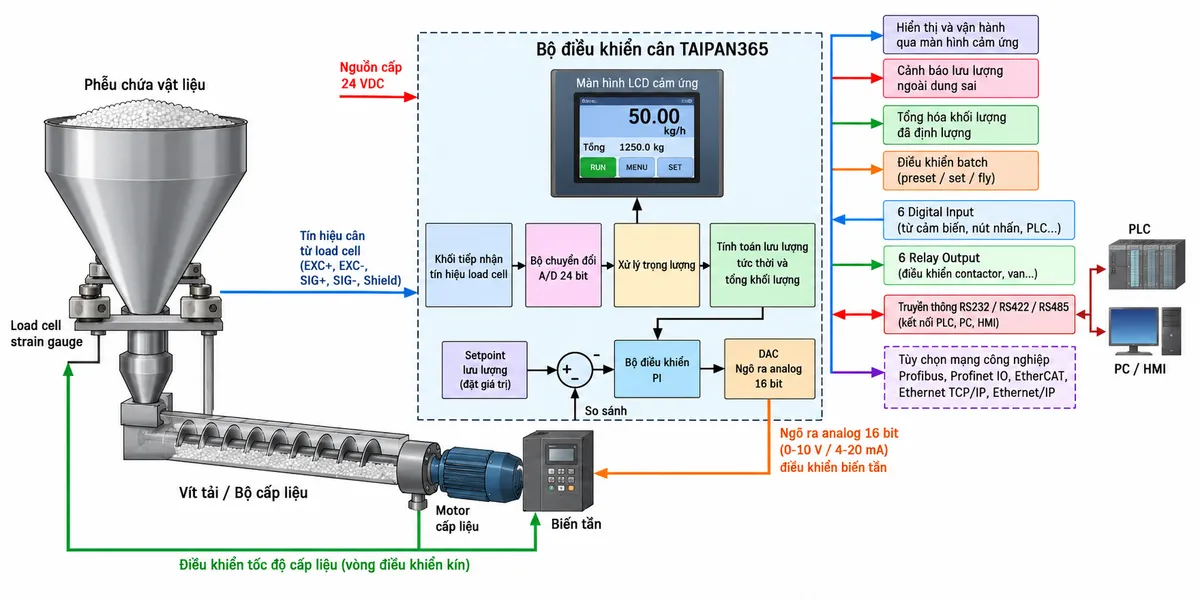

Nguyên lý điều khiển loss-in-weight

Nguyên lý cân suy hao khối lượng dựa trên việc theo dõi liên tục khối lượng của phễu cân và vật liệu bên trong. Khi vít tải, băng tải hoặc cơ cấu cấp liệu hoạt động, khối lượng trên load cell giảm dần. TAIPAN365 xử lý tín hiệu load cell qua bộ chuyển đổi A/D 24 bit, theo dõi sự thay đổi trọng lượng và tính toán lưu lượng vật liệu theo thời gian.

Lưu lượng thực tế được so sánh với setpoint. Bộ điều khiển PI của TAIPAN365 điều chỉnh tín hiệu analog điều khiển biến tần hoặc cơ cấu cấp liệu nhằm tăng hoặc giảm tốc độ cấp vật liệu, từ đó đưa lưu lượng thực tế về gần giá trị yêu cầu. Khi lưu lượng nằm ngoài vùng dung sai đã thiết lập, hệ thống có thể tạo tín hiệu cảnh báo để PLC hoặc mạch điều khiển xử lý.

TAIPAN365 đồng thời thực hiện tổng hóa khối lượng vật liệu đã định lượng. Với ứng dụng batch, bộ điều khiển hỗ trợ các giá trị preset, set và giá trị bù phần vật liệu tiếp tục rơi sau khi có lệnh dừng, giúp tổ chức chu trình định lượng theo mục tiêu. Thiết bị còn cho phép lưu nhiều setpoint làm việc và lưu đặc tính của bộ cấp liệu nhằm hỗ trợ điều khiển các máy có đặc tuyến không tuyến tính.

Ứng dụng điển hình

TAIPAN365 phù hợp với các dây chuyền cần kiểm soát chính xác lượng nguyên liệu được cấp liên tục thay vì chỉ cân trọng lượng tĩnh. Các hệ thống có thể kết hợp thiết bị với vít tải, bộ cấp rung, băng tải hoặc cơ cấu cấp liệu điều khiển tốc độ.

• Định lượng liên tục bột, hạt và nguyên liệu rời trong dây chuyền sản xuất.
• Điều khiển lưu lượng cấp nguyên liệu tới máy trộn, máy đùn hoặc công đoạn chế biến tiếp theo.
• Hệ thống feeder loss-in-weight sử dụng biến tần để điều chỉnh tốc độ motor cấp liệu.
• Định lượng nguyên liệu trong ngành thực phẩm, hóa chất, nhựa, thức ăn chăn nuôi và các dây chuyền công nghiệp tương tự.
• Tích hợp hệ thống cân vào PLC, PC hoặc hệ thống giám sát và điều khiển nhà máy.

Cam kết và nơi mua Bộ điều khiển cân Laumas TAIPAN365

Khi lựa chọn Laumas TAIPAN365 chính hãng, người dùng nên xác định đúng cấu hình hệ thống, loại load cell, kiểu cơ cấu cấp liệu, yêu cầu tín hiệu analog, số lượng I/O và chuẩn truyền thông cần kết nối với PLC hoặc biến tần. Việc lựa chọn đúng cấu hình giúp thiết bị phát huy đầy đủ khả năng điều khiển lưu lượng và hạn chế phát sinh khi tích hợp vào dây chuyền.

Để được tư vấn đúng model, cấu hình kết nối và giải pháp thay thế phù hợp cho hệ thống cân định lượng, khách hàng có thể mua hàng chính hãng tại thietbicodien. Thông tin model và yêu cầu kỹ thuật nên được đối chiếu trước khi đặt hàng, đặc biệt với các hệ thống cần tùy chọn fieldbus hoặc giao tiếp mạng công nghiệp.

Câu hỏi thường gặp (FAQ)

Laumas TAIPAN365 dùng để làm gì?

TAIPAN365 được dùng để điều khiển hệ thống cân định lượng liên tục theo nguyên lý loss-in-weight. Thiết bị đo sự thay đổi khối lượng của phễu cân, tính lưu lượng vật liệu và điều chỉnh cơ cấu cấp liệu để duy trì lưu lượng đặt.

TAIPAN365 có phải chỉ là bộ hiển thị trọng lượng không?

Không. Ngoài chức năng tiếp nhận và xử lý tín hiệu cân, thiết bị còn thực hiện tính toán lưu lượng, tổng hóa lượng vật liệu và điều khiển PI cho hệ thống cấp liệu, vì vậy nó đóng vai trò bộ điều khiển quá trình cân định lượng.

TAIPAN365 có giao tiếp được với PLC không?

Có. Thiết bị có các cổng RS232, RS422 và RS485 để tích hợp với PLC hoặc PC. Một số chuẩn mạng công nghiệp như Profibus, Profinet IO, EtherCAT, Ethernet TCP/IP và Ethernet/IP được cung cấp theo tùy chọn cấu hình.

TAIPAN365 có ngõ ra analog để điều khiển biến tần không?

Có. Thiết bị tích hợp ngõ ra analog 16 bit, có thể được sử dụng trong vòng điều khiển lưu lượng để truyền lệnh tới biến tần hoặc thiết bị điều khiển cơ cấu cấp liệu theo cấu hình của hệ thống.

TAIPAN365 có bao nhiêu ngõ vào và ngõ ra số?

TAIPAN365 được trang bị 6 ngõ vào số và 6 ngõ ra relay, cho phép nhận lệnh, trạng thái và điều khiển các mạch liên động hoặc thiết bị ngoại vi trong hệ thống định lượng.

TAIPAN365 có phù hợp với cơ cấu cấp liệu không tuyến tính không?

Có. Hệ thống có chức năng lưu các điểm đặc tính làm việc của bộ cấp liệu, hỗ trợ điều khiển những cơ cấu mà quan hệ giữa tín hiệu điều khiển và lưu lượng vật liệu không hoàn toàn tuyến tính.

Mặt trước của TAIPAN365 có khả năng chống bụi và nước không?

Mặt trước thiết bị có cấp bảo vệ IP65, phù hợp cho lắp trên mặt tủ điều khiển công nghiệp khi việc lắp đặt được thực hiện đúng yêu cầu của nhà sản xuất.
