Bộ điều khiển cân Laumas WINOX-R 3A

Giới thiệu Bộ điều khiển cân Laumas WINOX-R 3A và nguồn gốc thương hiệu

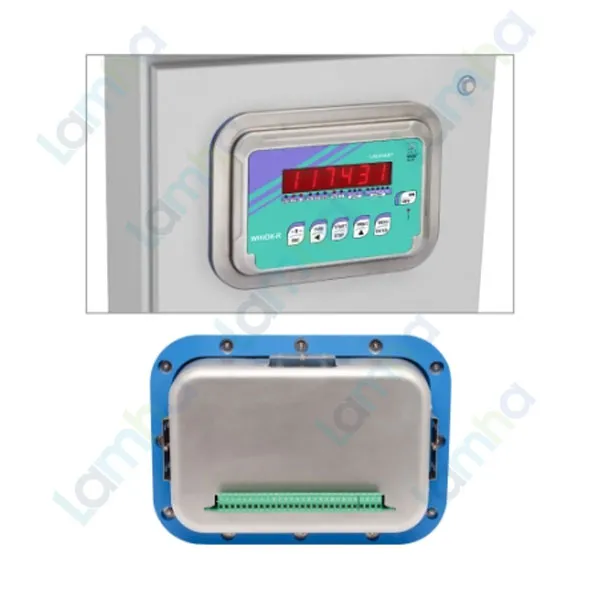

Bộ điều khiển cân Laumas WINOX-R 3A là bộ chỉ thị và điều khiển cân công nghiệp dạng vệ sinh, được thiết kế cho các hệ thống cân và định lượng cần khả năng làm sạch cao. Thiết bị sử dụng vỏ thép không gỉ AISI 304, lắp mặt tủ, mặt trước đạt cấp bảo vệ IP69K và được chứng nhận theo 3-A Sanitary Standards, phù hợp với các dây chuyền thực phẩm, đồ uống, hóa chất, dược phẩm và các khu vực thường xuyên vệ sinh bằng nước áp lực cao.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị cân, bộ truyền tín hiệu cân cùng các giải pháp điện tử phục vụ tự động hóa cân định lượng. Model WINOX-R 3A thuộc dòng thiết bị cân vệ sinh của hãng, kết hợp chức năng hiển thị trọng lượng, xử lý tín hiệu load cell, điều khiển setpoint, định lượng và giao tiếp với PLC hoặc hệ thống giám sát.

Thông số và đặc tính chính

Đặc tính	Thông tin
Vật liệu vỏ	Thép không gỉ AISI 304
Kiểu lắp đặt	Lắp mặt tủ
Kích thước	286 x 206 x 96 mm
Cấp bảo vệ mặt trước	IP69K
Nguồn cấp	12–24 VDC ±10%, công suất 6 W
Ngõ vào load cell	1 ngõ vào chuyên dụng, hỗ trợ tối đa 8 load cell 350 Ω; kết nối 4 hoặc 6 dây
Nguồn kích thích load cell	5 VDC, tối đa 120 mA
Bộ chuyển đổi A/D	24 bit, 16.000.000 điểm, 4,8 kHz
Tốc độ chuyển đổi	300 lần/giây
Dải đo tín hiệu	±39 mV
Hiển thị	LED đỏ bán chữ-số 6 số, chiều cao 20 mm; 16 LED báo trạng thái
Ngõ vào số	3 ngõ vào PNP cách ly quang, 5–24 VDC; còn 2 ngõ vào khi sử dụng tùy chọn ngõ ra analog
Ngõ ra relay	5 ngõ ra relay; còn 4 ngõ ra khi sử dụng tùy chọn ngõ ra analog
Truyền thông tiêu chuẩn	RS232 và RS485, hỗ trợ Modbus RTU và Laumas ASCII
Ngõ ra analog tùy chọn	16 bit cách ly quang; 0/4–20 mA, 0–5/10 V, ±5/10 V
Chứng nhận nổi bật	3-A Sanitary Standards; OIML R76:2006; OIML R61/WELMEC Guide 8.8

Ưu điểm và tính năng nổi bật của Laumas WINOX-R 3A

• Thiết kế vệ sinh bằng inox AISI 304 giúp thiết bị phù hợp với các dây chuyền yêu cầu vệ sinh nghiêm ngặt và thường xuyên làm sạch bề mặt máy.
• Mặt trước bảo vệ cao, hỗ trợ triển khai trong môi trường có nước, bụi và quy trình rửa vệ sinh công nghiệp khi lắp đặt đúng yêu cầu của nhà sản xuất.
• Điều khiển cân và định lượng trên cùng một thiết bị, giảm nhu cầu sử dụng nhiều bộ điều khiển rời trong hệ thống.
• Hỗ trợ các chức năng zero, tare, preset tare, gross/net, zero tracking, peak và lọc số để ổn định kết quả cân trong môi trường có dao động cơ khí.
• Có thể thực hiện hiệu chuẩn lý thuyết bằng bàn phím hoặc hiệu chuẩn thực bằng quả cân mẫu, đồng thời hỗ trợ tuyến tính hóa nhiều điểm.
• Các ngõ ra relay có thể làm việc theo giá trị setpoint hoặc được điều khiển thông qua giao thức truyền thông, thuận tiện khi tích hợp vào hệ thống tự động hóa.
• RS232 và RS485 Modbus RTU cho phép kết nối PLC, máy tính, màn hình phụ, máy in và các thiết bị trong mạng cân.
• Hỗ trợ tùy chọn fieldbus gồm Profibus DP, DeviceNet, CANopen, Profinet IO, Modbus/TCP và Ethernet/IP; tùy chọn Ethernet TCP/IP cho phép quản lý thiết bị từ xa.
• Chương trình Multiprogram cho phép cấu hình các chế độ BASE, LOAD, UNLOAD hoặc định lượng nhiều sản phẩm, đáp ứng từ cân hiển thị đơn giản đến hệ thống phối liệu tự động.
• Có thể kết nối hộp nối load cell thông thường hoặc các thiết bị đa kênh thông minh để phục vụ cân bồn, cân phễu và các hệ nhiều load cell.

Chức năng, nguyên lý hoạt động và ứng dụng của WINOX-R 3A

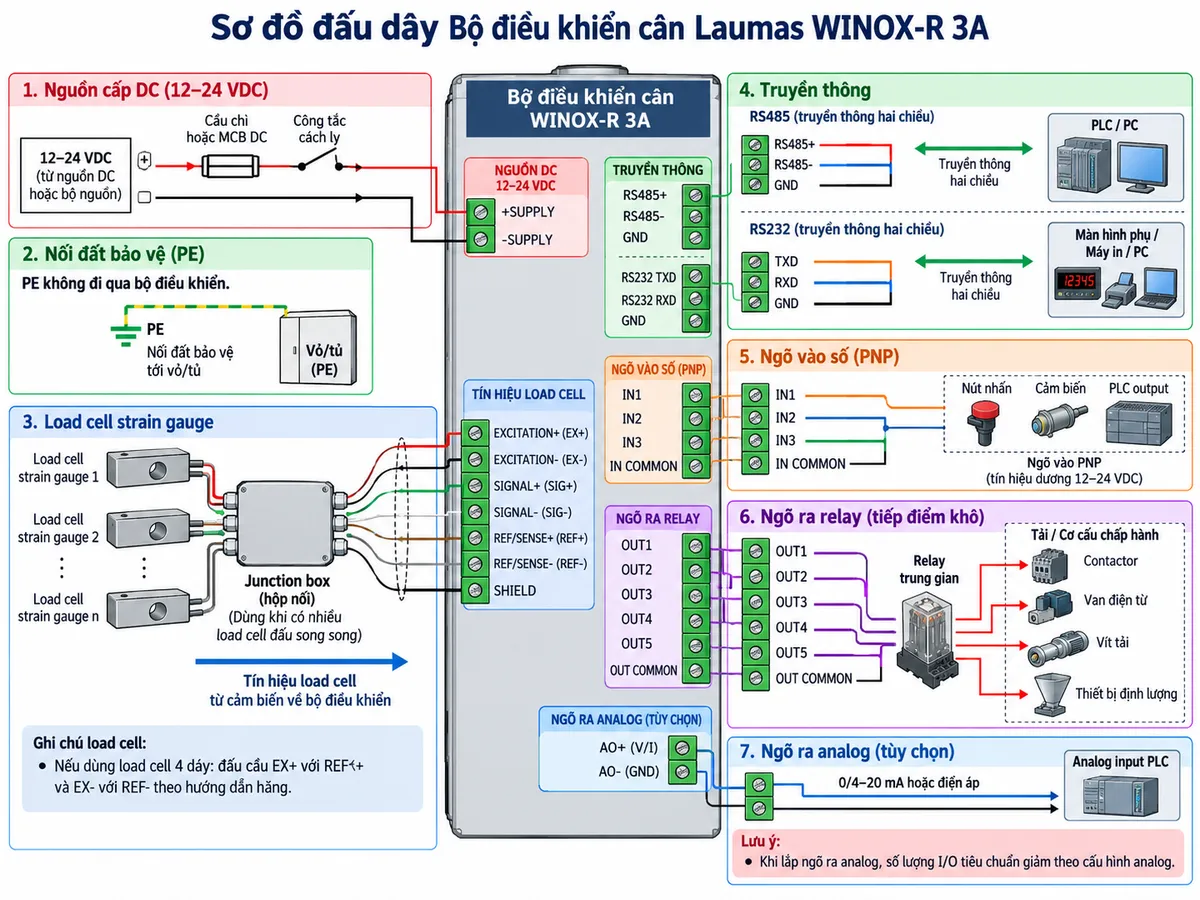

Kết nối hệ thống cân và thiết bị ngoại vi

WINOX-R 3A nhận trực tiếp tín hiệu điện áp mức mV từ load cell strain gauge. Bộ điều khiển cấp nguồn kích thích cho load cell và nhận các đường tín hiệu đo; với hệ load cell 6 dây còn sử dụng cặp REF/SENSE để bù ảnh hưởng sụt áp trên dây. Trong hệ cân nhiều cảm biến, các load cell có thể được ghép song song thông qua junction box trước khi đưa về ngõ vào cân.

Nguồn DC nên được đưa qua thiết bị bảo vệ và phần tử cách ly phù hợp trước khi cấp vào bộ điều khiển. Các ngõ ra relay của WINOX-R 3A dùng để phát lệnh điều khiển và trong ứng dụng tải công suất nên đưa qua relay trung gian hoặc phần tử đóng cắt thích hợp trước khi điều khiển contactor, van điện từ, vít tải hay cơ cấu chấp hành. Các cổng RS232/RS485 phục vụ trao đổi dữ liệu với PLC, PC, màn hình từ xa hoặc máy in.

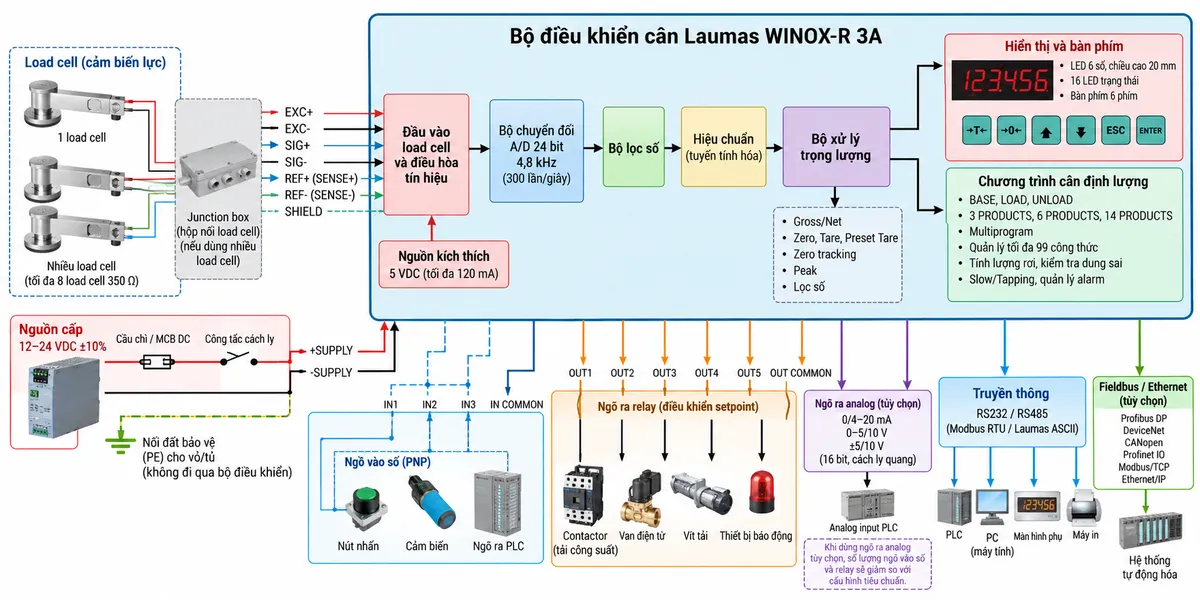

Nguyên lý xử lý tín hiệu trọng lượng

Khi vật liệu tác động lên cơ cấu cân, load cell biến đổi lực thành tín hiệu điện rất nhỏ. Tín hiệu này được đưa vào mạch đo của bộ điều khiển, sau đó qua bộ chuyển đổi A/D 24 bit, lọc số và các tham số hiệu chuẩn để tạo thành giá trị trọng lượng. Kết quả được xử lý thành các đại lượng gross, net, tare hoặc peak và hiển thị trên màn hình LED.

Bộ lọc số giúp giảm ảnh hưởng của dao động trọng lượng. Thiết bị hỗ trợ tự động zero khi khởi động, theo dõi zero, zero bán tự động, tare bán tự động và preset tare. Khi sử dụng chức năng setpoint, giá trị trọng lượng được so sánh với các ngưỡng đã đặt để điều khiển relay hoặc gửi trạng thái tới PLC.

Điều khiển định lượng và quản lý công thức

Với các chương trình định lượng, Laumas WINOX-R 3A có thể quản lý tối đa 99 công thức. Hệ thống hỗ trợ tiếp tục chu trình sau mất điện, tính lượng rơi tự động, kiểm tra sai số dung sai, định lượng tinh bằng chức năng slow hoặc tapping, lưu lượng tiêu thụ và quản lý tín hiệu báo động. Tùy chương trình được cấu hình, thiết bị có thể vận hành theo kiểu nạp, xả hoặc phối nhiều thành phần.

Các phiên bản Multiprogram cho phép người tích hợp lựa chọn chế độ BASE, LOAD, UNLOAD, 3 PRODUCTS, 6 PRODUCTS hoặc 14 PRODUCTS theo yêu cầu của máy. Nhờ vậy cùng một nền tảng phần cứng có thể được sử dụng từ cân giám sát đơn giản đến trạm cân phối liệu tự động.

Ứng dụng tiêu biểu

• Cân bồn và cân phễu định lượng trong dây chuyền thực phẩm, đồ uống và nguyên liệu dạng bột hoặc hạt.
• Hệ thống nạp hoặc xả nguyên liệu theo khối lượng đặt trước.
• Máy phối nhiều thành phần theo công thức sản xuất.
• Máy đóng gói, chiết rót và dây chuyền xử lý nguyên liệu cần trao đổi dữ liệu trọng lượng với PLC.
• Thiết bị cân trong khu vực thường xuyên vệ sinh, nơi cần mặt điều khiển inox và thiết kế đáp ứng yêu cầu vệ sinh 3-A.
• Các hệ thống cân có nhiều load cell kết hợp junction box hoặc thiết bị cân đa kênh.

Cam kết và nơi mua Bộ điều khiển cân Laumas WINOX-R 3A

Khi lựa chọn Bộ điều khiển cân Laumas WINOX-R 3A chính hãng, cần xác định đúng chương trình vận hành, kiểu hệ thống load cell, yêu cầu I/O, truyền thông và các tùy chọn như analog output, fieldbus hoặc bộ nhớ Alibi để bảo đảm cấu hình phù hợp với máy và dây chuyền.

Khách hàng có nhu cầu mua WINOX-R 3A, tư vấn cấu hình cho cân bồn, cân phễu, hệ thống phối liệu hoặc tích hợp PLC có thể liên hệ trực tiếp thietbicodien để được hỗ trợ lựa chọn sản phẩm chính hãng phù hợp với yêu cầu ứng dụng.

Câu hỏi thường gặp (FAQ)

Laumas WINOX-R 3A dùng để làm gì?

Laumas WINOX-R 3A dùng để nhận tín hiệu load cell, tính toán và hiển thị trọng lượng, xử lý zero/tare, so sánh setpoint, điều khiển relay và thực hiện các chu trình cân định lượng. Thiết bị cũng có thể trao đổi dữ liệu với PLC, PC và các thiết bị ngoại vi.

WINOX-R 3A có phù hợp với ngành thực phẩm không?

Có. Điểm nổi bật của model này là thiết kế vệ sinh đạt 3-A Sanitary Standards, vỏ AISI 304 và mặt trước IP69K. Vì vậy thiết bị được định hướng cho những dây chuyền có yêu cầu vệ sinh cao như thực phẩm và đồ uống, với điều kiện lắp đặt toàn bộ hệ thống đúng tiêu chuẩn áp dụng.

WINOX-R 3A có thể kết nối bao nhiêu load cell?

Theo dữ liệu kỹ thuật của nhà sản xuất, thiết bị hỗ trợ một ngõ vào cân và có thể cấp cho tối đa 8 load cell 350 Ω. Khi sử dụng nhiều load cell, chúng thường được ghép song song qua junction box trước khi kết nối vào bộ điều khiển.

WINOX-R 3A có giao tiếp được với PLC không?

Có. Thiết bị có RS232 và RS485 tiêu chuẩn với Modbus RTU và Laumas ASCII. Ngoài ra còn có các tùy chọn truyền thông công nghiệp như Profibus DP, DeviceNet, CANopen, Profinet IO, Modbus/TCP và Ethernet/IP tùy cấu hình.

Thiết bị có ngõ ra 4–20 mA không?

Có thể trang bị tùy chọn ngõ ra analog 16 bit với các chuẩn dòng hoặc điện áp. Khi chọn tùy chọn analog, số lượng ngõ vào số và relay khả dụng sẽ thay đổi so với cấu hình tiêu chuẩn.

WINOX-R 3A có thể điều khiển hệ thống định lượng nhiều thành phần không?

Có. Các chương trình cân định lượng hỗ trợ nạp, xả và phối nhiều sản phẩm; Multiprogram có thể được cấu hình cho BASE, LOAD, UNLOAD, 3 PRODUCTS, 6 PRODUCTS hoặc 14 PRODUCTS. Hệ thống có khả năng quản lý tối đa 99 công thức.

WINOX-R 3A có những chức năng xử lý trọng lượng nào?

Thiết bị hỗ trợ gross/net, zero, tare, preset tare, zero tracking và peak, đồng thời có lọc số, hiệu chuẩn lý thuyết, hiệu chuẩn bằng quả cân mẫu và khả năng tuyến tính hóa để phục vụ nhiều loại hệ thống cân công nghiệp.
