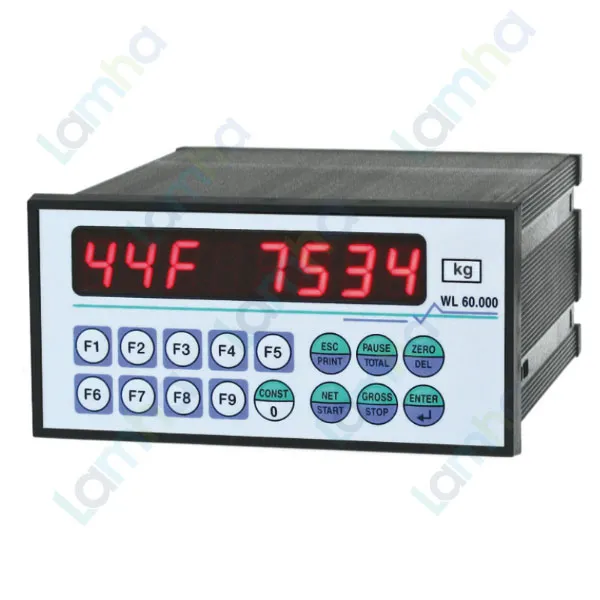

Bộ điều khiển cân Laumas WL60

Bộ điều khiển cân Laumas WL60 – bộ chỉ thị và điều khiển định lượng công nghiệp

Bộ điều khiển cân Laumas WL60 là thiết bị chỉ thị trọng lượng và điều khiển định lượng dùng trong các hệ thống cân công nghiệp, được phát triển bởi Laumas – thương hiệu thiết bị cân điện tử có nguồn gốc từ Italia. Thiết bị được thiết kế để lắp mặt tủ điện, nhận trực tiếp tín hiệu từ load cell strain gauge, xử lý giá trị trọng lượng và phối hợp với các ngõ vào, relay, truyền thông hoặc ngõ ra analog để thực hiện chức năng giám sát và điều khiển quá trình cân.

Model WL60 phù hợp cho các ứng dụng từ hiển thị trọng lượng và điều khiển theo setpoint đến hệ thống nạp, xả và định lượng nhiều thành phần. Khả năng kết nối với PLC, máy tính, màn hình phụ và máy in giúp WL60 thích hợp với các dây chuyền tự động hóa cân – định lượng cần trao đổi dữ liệu với hệ thống điều khiển trung tâm.

Ưu điểm và tính năng nổi bật của Laumas WL60

Điểm nổi bật của Laumas WL60 là kết hợp chức năng chỉ thị cân với điều khiển batching trong cùng một thiết bị. Tùy chương trình được lựa chọn, bộ điều khiển có thể làm việc ở chế độ cơ bản theo setpoint, nạp liệu, xả liệu hoặc định lượng nhiều sản phẩm.

• Nhận trực tiếp tín hiệu từ load cell và thực hiện lọc số để hạn chế ảnh hưởng của dao động trọng lượng.
• Hỗ trợ hiệu chuẩn lý thuyết từ bàn phím và hiệu chuẩn thực bằng tải chuẩn.
• Có các chức năng zero, zero tracking, tare và theo dõi giá trị trọng lượng cực đại.
• Hỗ trợ định lượng tự động, kiểm soát dung sai, bù lượng rơi và các chế độ cấp liệu tinh phục vụ nâng cao độ chính xác quá trình.
• Có thể trao đổi dữ liệu với PLC hoặc máy tính qua các giao diện truyền thông tích hợp.
• Có thể kết nối màn hình hiển thị phụ, máy in và hệ thống giám sát sản xuất.
• Phiên bản có ngõ ra analog cho phép truyền giá trị trọng lượng về ngõ vào analog của PLC hoặc bộ điều khiển cấp trên.

Thông số và cấu hình chính

Hạng mục	Thông tin
Kiểu lắp đặt	Lắp mặt tủ, vỏ DIN
Hiển thị	LED đỏ bán chữ-số, 8 ký tự, chiều cao 14 mm
Bàn phím	16 phím, có buzzer
Bảo vệ mặt trước	IP54
Bộ chuyển đổi A/D	24 bit; trang sản phẩm hiện hành của hãng công bố tốc độ 2 kHz
Đầu vào load cell	1 kênh chuyên dụng; hỗ trợ tối đa 8 load cell 350 Ω mắc song song qua junction box
Nguồn kích thích load cell	5 VDC / 120 mA
Ngõ vào số	6 ngõ vào số PNP cách ly quang
Ngõ ra relay	6 ngõ ra relay
Truyền thông	COM1 RS232; COM2 RS422/RS485; hỗ trợ Modbus RTU và Laumas ASCII; Profibus DP qua bộ chuyển đổi phù hợp
Chương trình cân	BASE, LOAD, UNLOAD và các cấu hình định lượng nhiều sản phẩm tùy phiên bản
Công thức định lượng	Tối đa 50 công thức đối với các chương trình batching được hỗ trợ
Ngõ ra analog tùy chọn	16 bit; 0–20 mA, 4–20 mA, 0–5 V hoặc 0–10 V
Nguồn cấp theo datasheet	230 VAC hoặc 115 VAC, 50/60 Hz; công suất tiêu thụ 15 VA
Kích thước	Thân thiết bị khoảng 144 × 72 × 120 mm; chiều sâu lắp đặt khoảng 170 mm khi tính đầu nối và dây dẫn

Chức năng, nguyên lý hoạt động và ứng dụng của Laumas WL60

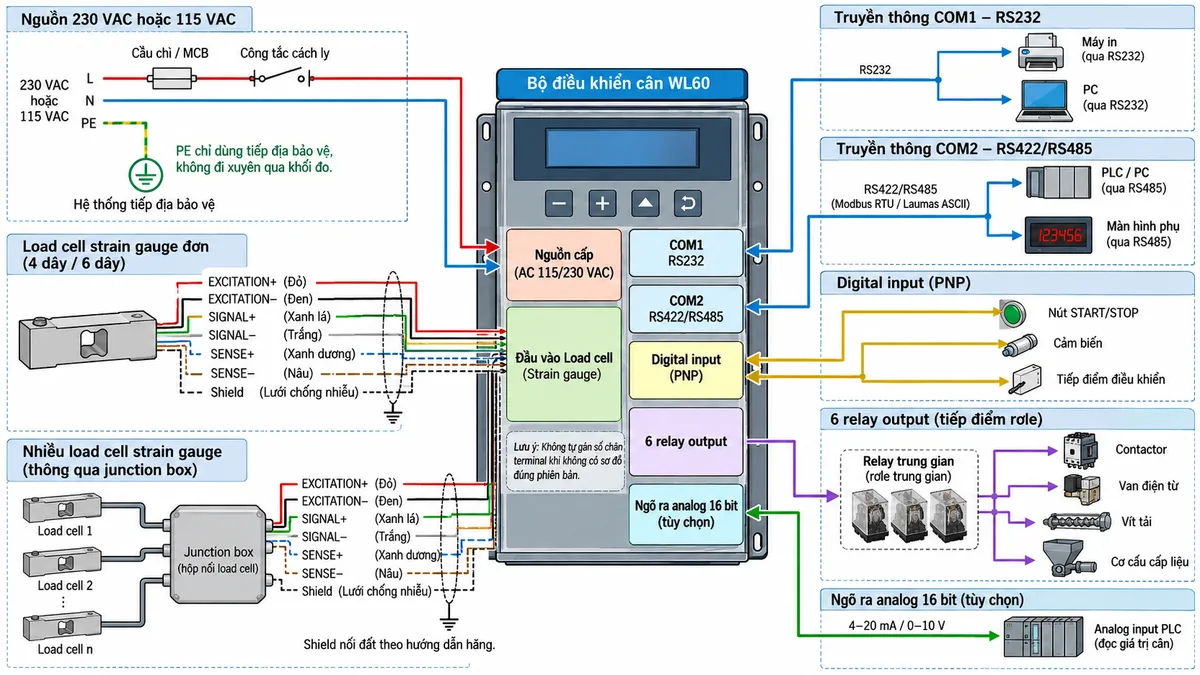

Kết nối load cell và hệ thống điều khiển

Trong một hệ thống cân điển hình, một hoặc nhiều load cell strain gauge được lắp dưới bàn cân, phễu, bồn hoặc kết cấu chứa vật liệu. Khi có tải trọng, load cell tạo ra tín hiệu điện tỷ lệ với lực tác dụng. Nếu hệ thống sử dụng nhiều load cell, các cảm biến thường được ghép qua junction box trước khi đưa tín hiệu về bộ điều khiển cân WL60.

WL60 đồng thời cấp nguồn kích thích cho load cell và tiếp nhận các đường tín hiệu đo. Với load cell 6 dây, các đường sense được sử dụng để hỗ trợ bù ảnh hưởng sụt áp trên cáp. Shield của cáp tín hiệu cần được xử lý theo hướng dẫn đấu nối của hãng để giảm nhiễu trong môi trường công nghiệp.

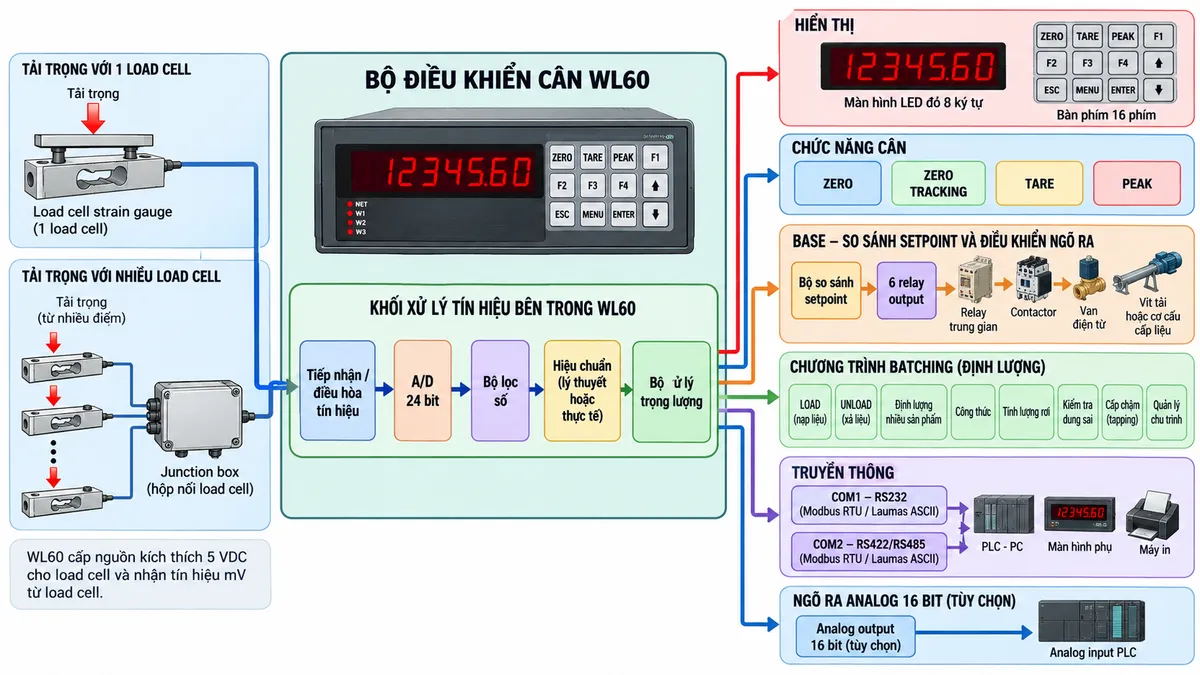

Nguyên lý xử lý tín hiệu cân

Tín hiệu mức thấp từ load cell được đưa vào khối tiếp nhận và điều hòa tín hiệu của WL60, sau đó chuyển đổi sang dữ liệu số bằng bộ chuyển đổi A/D 24 bit. Dữ liệu được xử lý qua bộ lọc số nhằm giảm ảnh hưởng của rung động cơ khí và dao động vật liệu trước khi tính toán giá trị trọng lượng.

Thiết bị cho phép thực hiện hiệu chuẩn hệ thống cân, đặt tare, điều chỉnh zero và theo dõi zero. Giá trị đã xử lý được đưa tới màn hình đồng thời sử dụng cho các chức năng so sánh setpoint, điều khiển relay, truyền thông và các chương trình định lượng.

Điều khiển cân và định lượng

Ở chế độ cơ bản, WL60 có thể sử dụng các setpoint điều khiển trọng lượng để đóng hoặc nhả relay theo điều kiện được cấu hình. Các relay này thường phối hợp với relay trung gian, contactor, van hoặc thiết bị chấp hành khác trong tủ điều khiển.

Trong các phiên bản batching, bộ điều khiển có thể thực hiện chu trình nạp hoặc xả, lưu công thức, giám sát dung sai, tự động tính lượng vật liệu còn rơi sau khi đóng cơ cấu cấp và điều khiển cấp chậm hoặc cấp nhấp để tiến gần giá trị đặt. Hệ thống cũng hỗ trợ tạm dừng hoặc dừng chu trình và có khả năng tiếp tục quá trình định lượng theo chức năng của chương trình được cấu hình.

Đối với hệ thống nhiều thành phần, từng nguyên liệu có thể được cân theo chương trình sản phẩm tương ứng. Các cấu hình mở rộng sử dụng module relay ngoài để điều khiển số lượng nguyên liệu lớn hơn.

Ứng dụng thực tế

Bộ điều khiển định lượng Laumas WL60 có thể được tích hợp trong cân phễu, cân bồn, hệ thống cấp nguyên liệu, máy đóng gói, trạm phối trộn và các dây chuyền sản xuất cần kiểm soát khối lượng theo công thức. Khả năng giao tiếp với PLC giúp thiết bị phù hợp với hệ thống tự động hóa trong đó phần cân được xử lý tại WL60 còn trình tự máy và giám sát tổng thể được thực hiện bởi PLC hoặc máy tính.

Đối với các dây chuyền cần lưu và lựa chọn nhiều công thức, WL60 có thể đảm nhiệm trực tiếp phần logic cân – định lượng, giảm khối lượng xử lý phải lập trình ở bộ điều khiển cấp trên.

Cam kết và nơi mua Bộ điều khiển cân Laumas WL60

Khi lựa chọn Laumas WL60 chính hãng, cần xác định đúng chương trình cân, phiên bản ngõ ra, yêu cầu truyền thông và cấu hình load cell của hệ thống để bảo đảm thiết bị tương thích với ứng dụng thực tế. Một số cấu hình WL60 sử dụng chương trình và module mở rộng khác nhau, vì vậy việc đối chiếu mã hàng trước khi đặt mua là đặc biệt quan trọng.

Khách hàng có nhu cầu mua Bộ điều khiển cân Laumas WL60 chính hãng, kiểm tra cấu hình hoặc lựa chọn phiên bản phù hợp có thể liên hệ thietbicodien để được hỗ trợ thông tin sản phẩm và giải pháp kết nối cho hệ thống cân công nghiệp.

Câu hỏi thường gặp (FAQ)

Laumas WL60 dùng để làm gì?

WL60 dùng để nhận tín hiệu load cell, hiển thị trọng lượng và thực hiện các chức năng điều khiển cân hoặc định lượng. Tùy chương trình, thiết bị có thể hoạt động theo setpoint, nạp liệu, xả liệu hoặc cân nhiều thành phần.

WL60 có thể kết nối nhiều load cell không?

Có. Hệ thống có thể ghép nhiều load cell song song thông qua junction box trước khi đưa tín hiệu tổng về đầu vào load cell của WL60. Số lượng và trở kháng load cell phải nằm trong giới hạn tải của nguồn kích thích do hãng quy định.

Laumas WL60 có giao tiếp với PLC được không?

Có. Thiết bị hỗ trợ RS232 và RS422/RS485 để giao tiếp với PLC hoặc máy tính bằng các giao thức được hỗ trợ. Ngoài ra, phiên bản có ngõ ra analog tùy chọn có thể truyền giá trị cân tới analog input của PLC.

WL60 có thể tự điều khiển van hoặc vít tải không?

Có thể sử dụng các ngõ ra relay của WL60 để phát lệnh điều khiển theo setpoint hoặc chu trình batching. Trong hệ thống công nghiệp, nên dùng relay trung gian hoặc phần tử đóng cắt phù hợp giữa WL60 và tải công suất như contactor, van điện từ hoặc động cơ vít tải.

WL60 có hỗ trợ cân định lượng theo công thức không?

Có. Các phiên bản chương trình batching của WL60 hỗ trợ lưu công thức và thực hiện chu trình định lượng tự động, đồng thời có các chức năng hỗ trợ như kiểm soát dung sai, bù lượng rơi và điều khiển cấp tinh.

WL60 có hiệu chuẩn trực tiếp trên thiết bị được không?

Có. Thiết bị hỗ trợ hiệu chuẩn lý thuyết bằng các tham số nhập từ bàn phím và hiệu chuẩn thực bằng tải chuẩn. Phương pháp phù hợp cần được lựa chọn theo yêu cầu độ chính xác và điều kiện của hệ thống cân.

WL60 hiện có còn thuộc dòng sản phẩm đang được Laumas duy trì không?

Danh mục hiện hành của Laumas đánh dấu WL60 là dòng đã kết thúc series. Khi cần thay mới hoặc mở rộng hệ thống đang sử dụng WL60, nên kiểm tra tình trạng hàng, đúng mã chương trình và khả năng tương thích với thiết bị hiện hữu trước khi đặt mua.
