FCAX1000 | Cảm biến (load cells) lực dầm chịu cắt Laumas FCAX1000

FCAX1000 | Cảm biến lực dầm chịu cắt Laumas FCAX1000 chính hãng

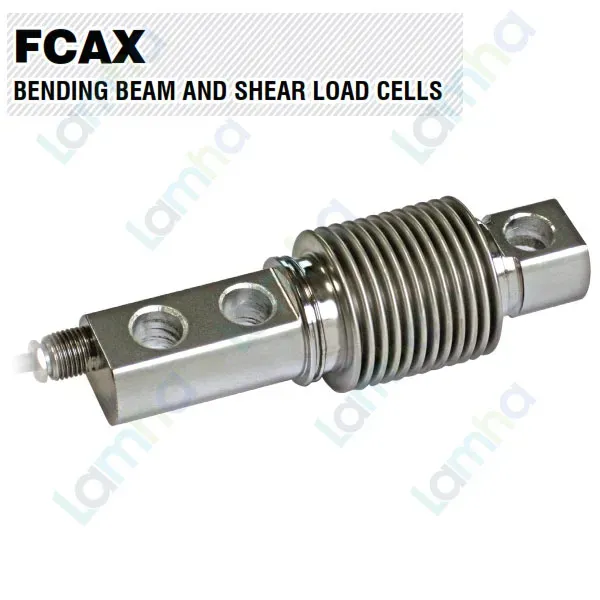

FCAX1000 | Cảm biến lực dầm chịu cắt Laumas FCAX1000 là load cell dạng shear beam tải danh định 1000 kg thuộc dòng FCAX của Laumas, thương hiệu Italia chuyên về cảm biến tải, bộ hiển thị và thiết bị điện tử cho hệ thống cân công nghiệp. Theo phân loại của nhà sản xuất, dòng FCAX sử dụng kết cấu bending beam cho các mức tải từ 30 kg đến 500 kg và kết cấu shear beam cho các mức 750 kg, 1000 kg và 1500 kg.

Model FCAX1000 được chế tạo từ thép không gỉ AISI 420, có sai số tổng hợp tối đa ±0,02% và cấp bảo vệ IP68. Sản phẩm phù hợp với cân bồn, cân phễu, cân sàn, hệ thống định lượng và nhiều ứng dụng đo tải cần cảm biến chắc chắn, ổn định và có khả năng tích hợp với thiết bị điều khiển.

Ưu điểm và tính năng nổi bật của Laumas FCAX1000

Kết cấu shear beam phù hợp tải công nghiệp

Load cell shear beam 1000 kg sử dụng vùng biến dạng chịu cắt để chuyển tải trọng cơ học thành biến dạng đàn hồi rất nhỏ. Khi cảm biến được gá đúng kỹ thuật và lực được truyền theo phương thiết kế, kết cấu shear beam giúp tạo tín hiệu ổn định và phù hợp với hệ thống cân sử dụng một hoặc nhiều điểm đỡ.

Thân thép không gỉ AISI 420

FCAX1000 sử dụng thép không gỉ AISI 420, mang lại độ bền cơ học và khả năng chống ăn mòn phù hợp cho môi trường công nghiệp. Đây là ưu điểm đáng chú ý đối với cân bồn, cân phễu và máy móc phải hoạt động lâu dài trong khu vực sản xuất.

Cấp bảo vệ IP68

Cảm biến có cấp bảo vệ IP68, giúp phần tử đo bên trong được bảo vệ trước bụi và nước theo điều kiện tương ứng của cấp bảo vệ. Khi xây dựng hệ thống hoàn chỉnh, hộp nối, đầu cáp và thiết bị điện tử cân cũng cần được lựa chọn phù hợp với môi trường lắp đặt.

Sai số tổng hợp thấp

Dòng FCAX được công bố với sai số tổng hợp tối đa ±0,02%. Độ chính xác của hệ thống cân thực tế còn phụ thuộc vào cách bố trí load cell, độ cứng của kết cấu, phân bố tải, thiết bị điện tử và quá trình hiệu chuẩn.

Có nhiều bộ gá tương thích

Laumas cung cấp các bộ gá dành cho load cell FCAX nhằm hỗ trợ truyền lực đúng hướng và giảm ảnh hưởng của sai lệch cơ khí. Với dải tải đến 1500 kg, các giải pháp như TFGP2000 hoặc TFPV2000 có thể được sử dụng tùy yêu cầu kết cấu và phương pháp lắp đặt.

Thông số kỹ thuật	Giá trị
Kiểu cảm biến	Dầm chịu cắt (shear beam)
Tải danh định	1000 kg
Vật liệu thân	Thép không gỉ AISI 420
Sai số tổng hợp	Tối đa ±0,02%
Cấp bảo vệ	IP68

Chức năng, nguyên lý hoạt động và ứng dụng của FCAX1000

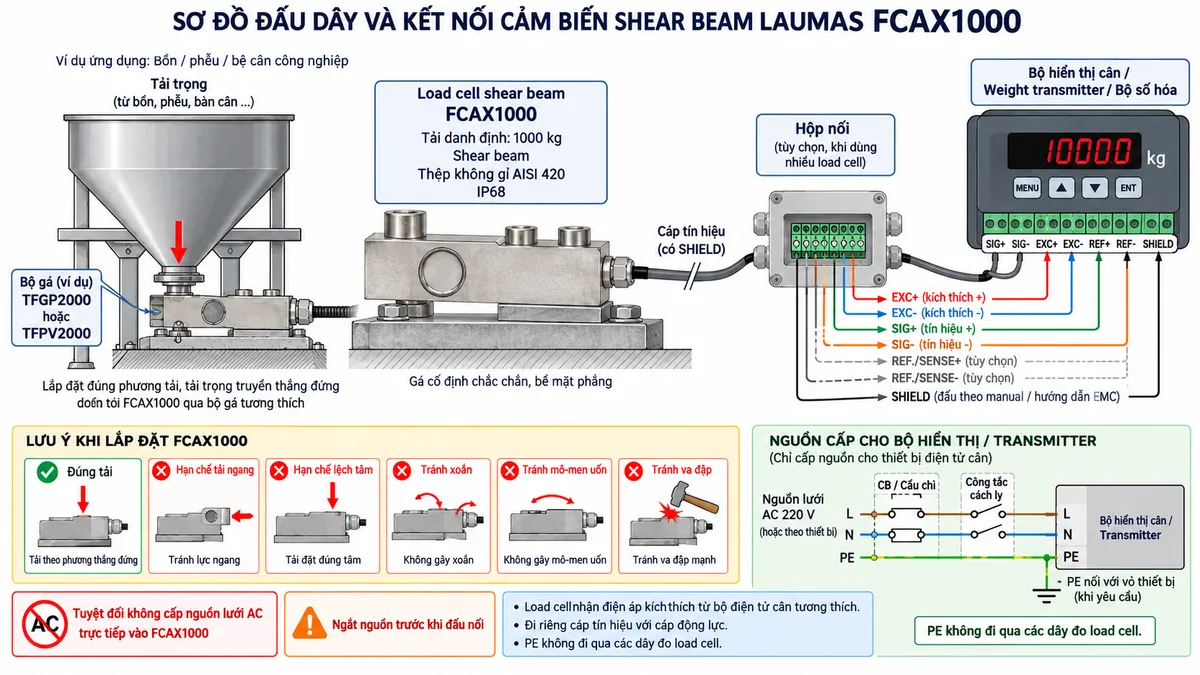

Đấu dây và kết nối FCAX1000

Laumas FCAX1000 là cảm biến strain gauge thụ động. Cảm biến cần được kết nối với bộ hiển thị cân, Weight transmitter hoặc bộ số hóa tương thích để nhận điện áp kích thích và truyền tín hiệu đo về thiết bị xử lý.

Các đường chức năng chính của hệ thống load cell gồm EXC+/EXC- để cấp điện áp kích thích cho cầu Wheatstone và SIG+/SIG- để truyền tín hiệu vi sai từ cảm biến trở về thiết bị điện tử cân. Nếu cấu hình thực tế của cảm biến có REF./SENSE thì chỉ sử dụng khi thiết bị đọc hỗ trợ và phải đấu theo đúng tài liệu đi kèm. SHIELD của cáp tín hiệu cần được xử lý theo hướng dẫn của nhà sản xuất nhằm hạn chế ảnh hưởng của nhiễu điện từ.

Trong hệ thống sử dụng nhiều load cell, tín hiệu từ các cảm biến có thể được đưa về hộp nối trước khi kết nối với thiết bị điện tử cân. Cáp tín hiệu nên được đi riêng với cáp động lực, cáp biến tần và các nguồn gây nhiễu mạnh.

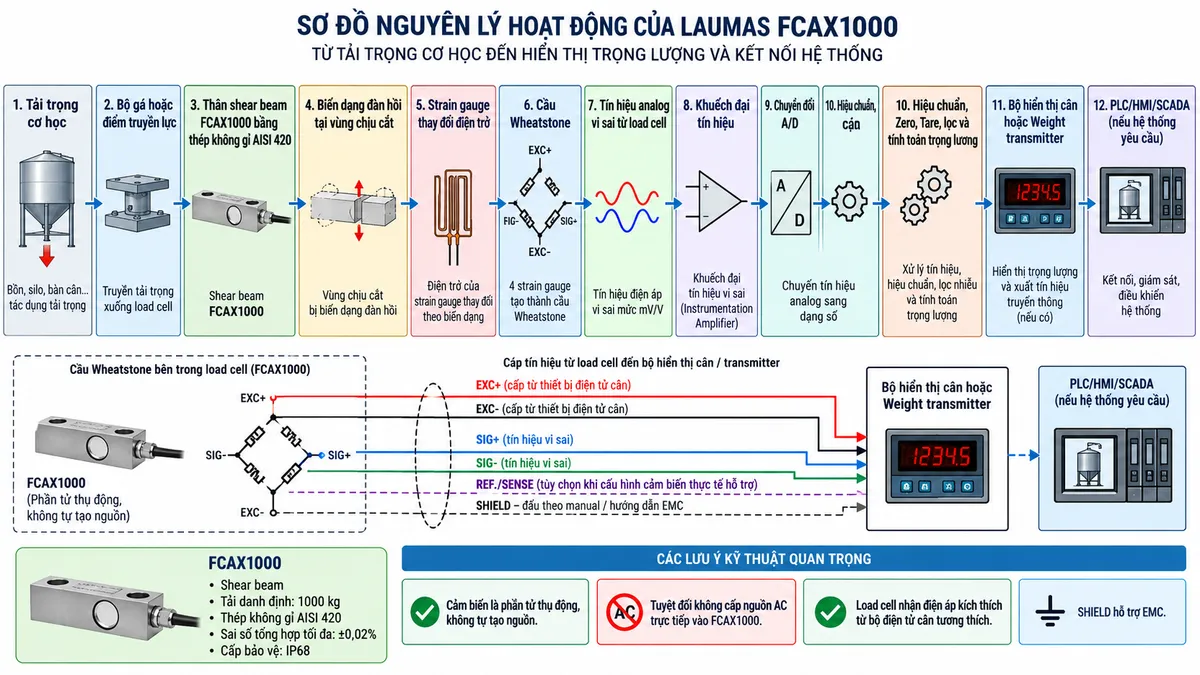

Nguyên lý hoạt động của load cell shear beam

Khi tải trọng tác động đúng phương lên thân shear beam FCAX1000, vùng đo của phần tử đàn hồi xuất hiện biến dạng chịu cắt rất nhỏ. Các strain gauge gắn tại vùng này thay đổi điện trở theo mức biến dạng cơ học.

Các strain gauge được bố trí thành cầu Wheatstone. Thiết bị điện tử cân cấp điện áp kích thích cho cầu đo; khi tải trọng thay đổi, trạng thái cân bằng của cầu thay đổi và sinh ra tín hiệu điện vi sai tỷ lệ với lực tác động.

Tín hiệu analog mức thấp từ load cell được khuếch đại và chuyển đổi A/D. Bộ xử lý sau đó thực hiện hiệu chuẩn, zero, tare, lọc tín hiệu và tính toán trọng lượng. Giá trị cuối cùng có thể được hiển thị trực tiếp hoặc truyền đến PLC, HMI, SCADA tùy cấu hình của thiết bị điện tử cân.

Ứng dụng điển hình của FCAX1000

Với mức tải danh định 1000 kg và kết cấu cảm biến lực dầm chịu cắt, FCAX1000 phù hợp cho nhiều ứng dụng cân công nghiệp.

• Cân bồn và cân phễu chứa nguyên liệu.
• Cân bàn, cân sàn và bệ cân công nghiệp.
• Hệ thống định lượng và phối trộn theo khối lượng.
• Máy đóng gói và thiết bị sản xuất tự động.
• Hệ thống giám sát tải hoặc khối lượng trong máy móc.
• Hệ thống cân kết nối Weight transmitter, PLC, HMI hoặc SCADA.

Khi sử dụng nhiều cảm biến dưới cùng một kết cấu, cần tính toán tải trên từng điểm đỡ dựa trên tải vật liệu, trọng lượng chết, mức phân bố tải bất lợi và hệ số dự phòng. Bộ gá phù hợp giúp bù sai lệch cơ khí và giảm tác động của lực ngang hoặc nghiêng lên load cell.

Cam kết và nơi mua Laumas FCAX1000 chính hãng

Khi lựa chọn FCAX1000 chính hãng, khách hàng nên đồng bộ cảm biến với bộ gá, hộp nối và thiết bị điện tử cân phù hợp. Thiết kế đúng phần cơ khí, đường cáp và quá trình hiệu chuẩn giúp khai thác tốt khả năng đo của load cell và tăng độ ổn định của hệ thống.

Khách hàng cần mua Laumas FCAX1000, lựa chọn bộ gá hoặc tư vấn giải pháp cân công nghiệp có thể liên hệ trực tiếp thietbicodien để được hỗ trợ sản phẩm chính hãng và cấu hình phù hợp với yêu cầu ứng dụng.

Câu hỏi thường gặp (FAQ) về Laumas FCAX1000

FCAX1000 là cảm biến dầm chịu uốn hay dầm chịu cắt?

FCAX1000 là load cell shear beam, tức cảm biến lực dầm chịu cắt. Trong dòng FCAX, các mức 750 kg, 1000 kg và 1500 kg sử dụng kết cấu shear beam.

Tải danh định của FCAX1000 là bao nhiêu?

FCAX1000 có tải danh định 1000 kg. Khi chọn load cell cho hệ thống thực tế cần tính thêm trọng lượng chết, phân bố tải, tải động và hệ số dự phòng phù hợp.

FCAX1000 được chế tạo từ vật liệu gì?

Thân cảm biến sử dụng thép không gỉ AISI 420, phù hợp với nhiều môi trường công nghiệp cần độ bền cơ học và khả năng chống ăn mòn.

FCAX1000 có cấp bảo vệ nào?

Cảm biến có cấp bảo vệ IP68. Độ tin cậy của toàn hệ thống còn phụ thuộc vào hộp nối, đầu cáp, bộ điện tử cân và phương pháp lắp đặt thực tế.

Sai số tổng hợp của FCAX1000 là bao nhiêu?

Dòng FCAX được công bố với sai số tổng hợp tối đa ±0,02%. Kết quả đo của một hệ thống hoàn chỉnh còn chịu ảnh hưởng bởi cơ khí, nhiệt độ, phân bố tải, thiết bị điện tử và hiệu chuẩn.

FCAX1000 có bộ gá chuyên dụng không?

Có. Laumas cung cấp nhiều bộ gá tương thích với dòng FCAX. Đối với dải tải đến 1500 kg có thể sử dụng các giải pháp như TFGP2000 hoặc TFPV2000 tùy kết cấu và yêu cầu lắp đặt.

FCAX1000 có thể kết nối với PLC không?

Có thể. Thông thường cần sử dụng Weight transmitter hoặc bộ số hóa load cell để cấp kích thích, khuếch đại và chuyển đổi tín hiệu trước khi truyền dữ liệu trọng lượng đến PLC. Chỉ đấu trực tiếp khi PLC có module chuyên dụng dành cho load cell strain gauge.

REF./SENSE có bắt buộc trên FCAX1000 không?

Không. REF./SENSE chỉ được sử dụng khi cấu hình thực tế hỗ trợ. Khi đấu nối phải kiểm tra datasheet hoặc manual đúng phiên bản FCAX1000 và thiết bị điện tử cân, không tự suy đoán terminal hoặc màu dây.

Có được cấp nguồn AC trực tiếp vào FCAX1000 không?

Không. FCAX1000 là load cell strain gauge thụ động. Điện áp kích thích phải do bộ hiển thị cân, Weight transmitter hoặc thiết bị chuyên dụng cung cấp; tuyệt đối không cấp nguồn lưới AC trực tiếp vào cảm biến.
