FTKL3000 | Cảm biến (load cells) lực dầm chịu cắt Laumas FTKL3000

FTKL3000 | Cảm biến lực dầm chịu cắt Laumas FTKL3000

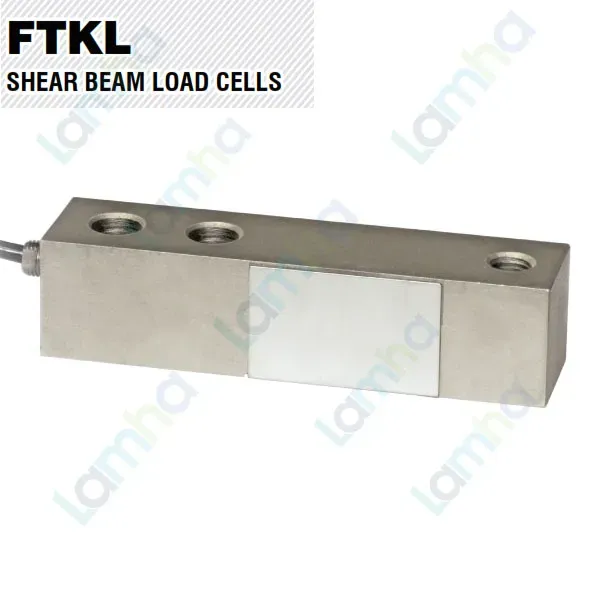

FTKL3000 | Cảm biến lực dầm chịu cắt Laumas FTKL3000 là load cell dạng shear beam thuộc dòng FTKL của Laumas, được thiết kế cho các hệ thống cân và định lượng công nghiệp. Model FTKL3000 có tải trọng danh định 3000 kg, sử dụng thân thép AISI 4340 mạ niken và chuyển đổi tải trọng cơ học thành tín hiệu điện để bộ hiển thị cân hoặc weight transmitter xử lý.

Laumas được thành lập tại Parma, Italia từ năm 1984 và chuyên hoạt động trong lĩnh vực cân, định lượng công nghiệp. Hệ sinh thái sản phẩm của hãng bao gồm load cell, bộ hiển thị cân, weight transmitter, bộ số hóa và phụ kiện lắp đặt, phục vụ từ cân bồn, cân phễu đến các hệ thống tự động hóa trong nhà máy.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kiểu cảm biến	Dầm chịu cắt, shear beam
Tải trọng danh định	3000 kg
Vật liệu thân cảm biến	Thép AISI 4340 mạ niken
Sai số tổng hợp	Tối đa ±0,02%
Sai số tổng hợp với cấu hình C4	0,017%
Sai số tổng hợp với cấu hình C5	0,014%
Cấp bảo vệ	IP67
Cấp chính xác	C4/C5 theo OIML R 60

Ưu điểm và tính năng nổi bật của Laumas FTKL3000

Laumas FTKL3000 kết hợp kết cấu load cell shear beam 3000 kg với thân thép AISI 4340 mạ niken, hướng đến các hệ thống cân tải lớn cần độ ổn định và khả năng tích hợp chắc chắn vào kết cấu máy.

• Kết cấu shear beam thích hợp cho việc đo tải tại các điểm đỡ của bồn, phễu, silo, bệ cân và máy móc công nghiệp.
• Thân thép AISI 4340 mạ niken hỗ trợ độ bền cơ học trong môi trường sản xuất.
• Sai số tổng hợp thấp, phù hợp các hệ thống cần kiểm soát trọng lượng chính xác.
• Có các cấu hình độ chính xác C4 và C5 theo OIML R 60.
• Cấp bảo vệ IP67 phù hợp với nhiều vị trí lắp đặt công nghiệp khi đấu nối và bảo vệ cáp đúng kỹ thuật.
• Có thể kết hợp với bộ hiển thị cân, weight transmitter, bộ số hóa và PLC thông qua thiết bị xử lý tín hiệu phù hợp.

Để khai thác hiệu quả cảm biến lực dầm chịu cắt, tải phải được truyền đúng phương thiết kế. Kết cấu gá cần hạn chế lực ngang, lệch tâm, mô-men xoắn, rung động quá mức và va đập ngoài ý muốn vì các tác động này có thể làm sai lệch phép đo hoặc ảnh hưởng tuổi thọ cảm biến.

Chức năng, nguyên lý hoạt động và ứng dụng FTKL3000

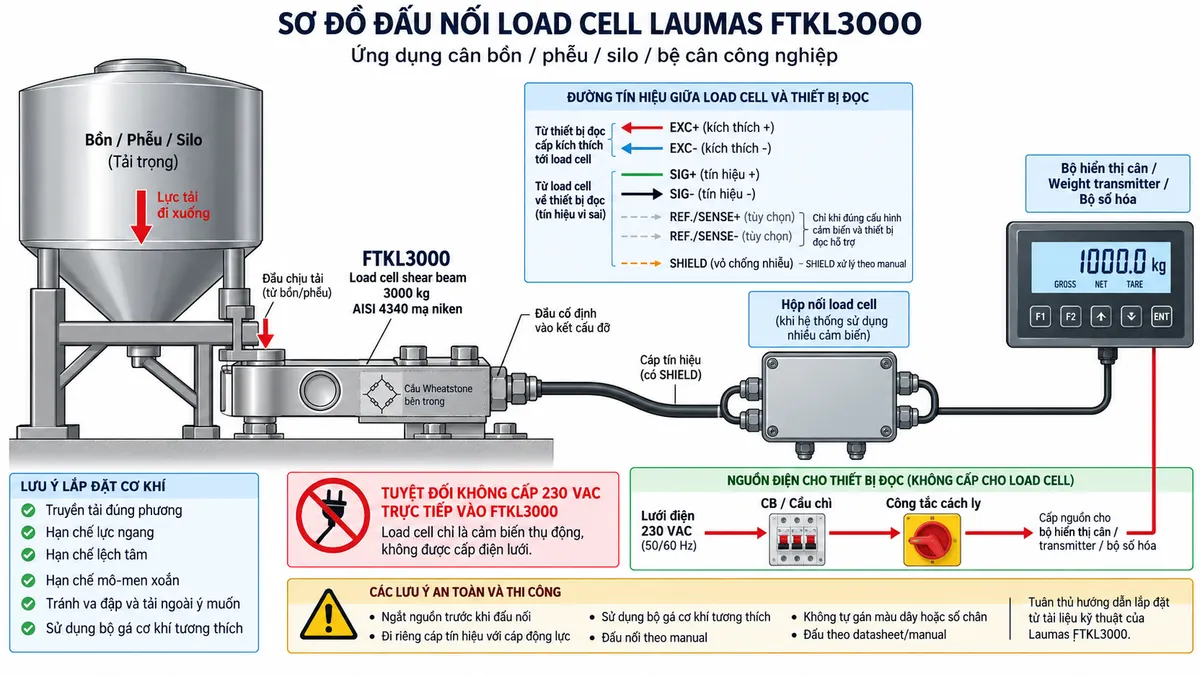

Đấu dây và kết nối trong hệ thống cân

FTKL3000 là load cell strain gauge thụ động. Bộ hiển thị cân, weight transmitter hoặc bộ số hóa cung cấp điện áp kích thích tới cầu đo của cảm biến qua các đường EXC+ và EXC-, đồng thời nhận tín hiệu vi sai từ load cell qua SIG+ và SIG-.

Nếu phiên bản cáp và thiết bị đọc hỗ trợ cấu hình sense, các đường REF./SENSE có thể được sử dụng để hồi tiếp điện áp kích thích tới thiết bị xử lý. SHIELD của cáp cần được đấu hoặc tiếp địa theo manual của hệ thống. Không nên tự gán màu dây, số chân hoặc sơ đồ terminal nếu chưa đối chiếu datasheet đúng phiên bản FTKL3000.

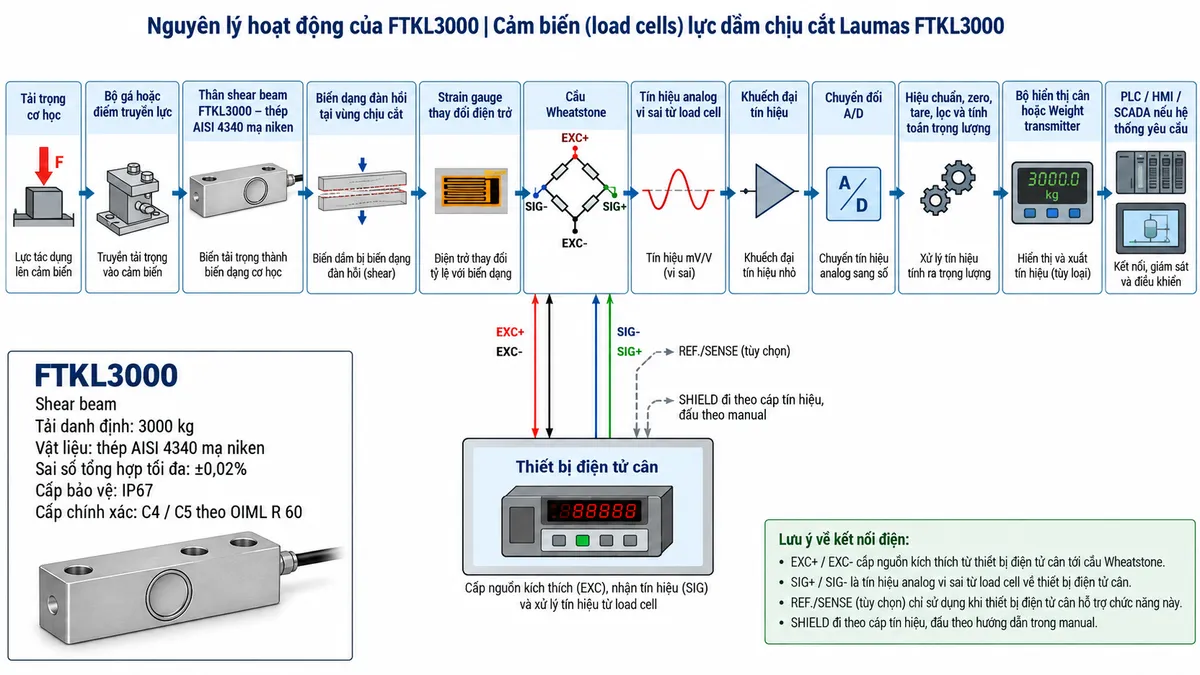

Nguyên lý chuyển đổi tải trọng thành tín hiệu điện

Khi tải trọng được truyền qua bộ gá tới FTKL3000, thân shear beam xuất hiện biến dạng đàn hồi rất nhỏ tại vùng chịu cắt. Các strain gauge gắn trên phần tử đàn hồi thay đổi điện trở tương ứng với mức biến dạng và được bố trí thành cầu Wheatstone.

Khi cầu Wheatstone được cấp điện áp kích thích, sự thay đổi điện trở làm cầu mất cân bằng và sinh ra tín hiệu analog vi sai tỷ lệ với tải trọng. Bộ điện tử cân tiếp nhận tín hiệu này, khuếch đại, chuyển đổi A/D và xử lý bằng các chức năng hiệu chuẩn, zero, tare, lọc và tính toán để tạo ra giá trị trọng lượng.

Ứng dụng tiêu biểu của FTKL3000

FTKL3000 phù hợp với cân bồn, cân phễu, cân silo và bệ cân công nghiệp, hệ thống chứa nguyên liệu, máy trộn, kết cấu cân nhiều điểm đỡ và các thiết bị cần giám sát trọng lượng trong dây chuyền sản xuất.

Trong hệ thống sử dụng nhiều load cell, các cảm biến có thể được bố trí tại các chân đỡ của kết cấu và đưa tín hiệu về hộp nối trước khi kết nối tới bộ xử lý trọng lượng. Độ chính xác của toàn hệ thống còn phụ thuộc vào phân bố tải, kết cấu cơ khí, bộ gá, chống nhiễu, chất lượng đấu nối và quy trình hiệu chuẩn.

Cam kết và nơi mua Laumas FTKL3000 chính hãng

Khi lựa chọn FTKL3000 chính hãng, cần xác định chính xác tải trọng làm việc, số điểm đỡ, tải động, hệ số an toàn, phụ kiện lắp đặt và thiết bị điện tử cân đi kèm. thietbicodien hỗ trợ đối chiếu model và tư vấn cấu hình Laumas phù hợp với yêu cầu thực tế của từng hệ thống.

Quý khách cần mua Laumas FTKL3000, nhận báo giá hoặc tư vấn kỹ thuật có thể liên hệ trực tiếp thietbicodien để được hỗ trợ lựa chọn sản phẩm chính hãng và giải pháp phù hợp.

Câu hỏi thường gặp (FAQ)

FTKL3000 là loại load cell gì?

FTKL3000 là load cell dạng dầm chịu cắt shear beam thuộc dòng FTKL của Laumas, dùng để chuyển đổi tải trọng cơ học thành tín hiệu điện phục vụ hệ thống cân.

FTKL3000 có tải trọng danh định bao nhiêu?

FTKL3000 có tải trọng danh định 3000 kg, thuộc dải tải của dòng FTKL từ 500 kg đến 5000 kg.

FTKL3000 được chế tạo bằng vật liệu gì?

Thân cảm biến được chế tạo từ thép AISI 4340 mạ niken, phù hợp với yêu cầu độ bền cơ học của các hệ thống cân công nghiệp.

FTKL3000 có cấp bảo vệ bao nhiêu?

FTKL3000 thuộc dòng FTKL có cấp bảo vệ IP67.

FTKL3000 có những cấp chính xác nào?

Dòng FTKL có các cấu hình C4 và C5 theo OIML R 60. Sai số tổng hợp tương ứng được nhà sản xuất công bố thấp hơn cấu hình tiêu chuẩn.

FTKL3000 có thể sử dụng cho cân silo hoặc cân bồn không?

Có. FTKL3000 phù hợp với bồn, silo, phễu, bệ cân và các kết cấu cân tải lớn khi số lượng cảm biến, phụ kiện gá và phân bố tải được thiết kế đúng yêu cầu.

Có thể dùng nhiều FTKL3000 trong cùng một hệ thống cân không?

Có. Nhiều cảm biến có thể được bố trí tại các điểm đỡ và kết nối qua hộp nối trước khi tín hiệu tổng được đưa về bộ hiển thị hoặc weight transmitter.

Có được cấp 230 VAC trực tiếp vào FTKL3000 không?

Không. Load cell chỉ nhận điện áp kích thích từ thiết bị điện tử cân. Điện lưới chỉ được cấp cho bộ hiển thị, transmitter hoặc bộ số hóa có nguồn vào phù hợp thông qua thiết bị bảo vệ và cách ly.
