1. FTP300 | Cảm biến lực dầm chịu uốn Laumas FTP300

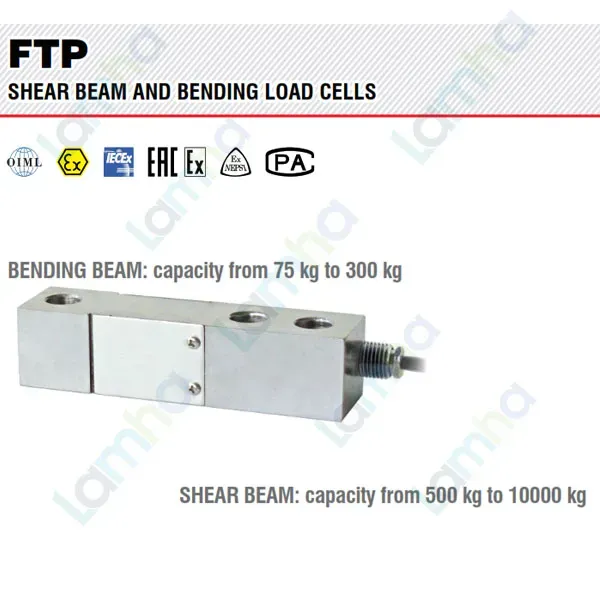

FTP300 là cảm biến tải trọng thuộc dòng FTP của Laumas, sử dụng kết cấu bending beam - dầm chịu uốn với tải trọng danh định 300 kg. Model này phù hợp cho các hệ thống cân và định lượng công nghiệp như cân bồn, cân phễu, bệ cân, máy đóng gói, máy chiết rót và các cụm cân được tích hợp trực tiếp trong thiết bị sản xuất.

Laumas là thương hiệu Italia chuyên phát triển giải pháp cân công nghiệp, bao gồm load cell, bộ gá cơ khí, bộ hiển thị cân, weight transmitter, bộ số hóa và các thiết bị hỗ trợ tự động hóa quá trình cân. Dòng FTP có nhiều mức tải với hai kiểu kết cấu bending beam và shear beam; trong đó FTP300 300 kg thuộc nhóm cảm biến dầm chịu uốn.

Đặc tính kỹ thuật tiêu biểu

Đặc tính	Thông tin
Tải trọng danh định	300 kg
Kiểu cảm biến	Bending beam - dầm chịu uốn
Vật liệu thân	Thép không gỉ AISI 420
Sai số tổng hợp	Tối đa ±0,02%
Cấp bảo vệ	IP67
Cấp chính xác	C3 theo OIML R 60

2. Ưu điểm / tính năng nổi bật của Laumas FTP300

Load cell FTP300 300 kg kết hợp kết cấu dầm chịu uốn với thân thép không gỉ AISI 420, phù hợp cho những hệ thống cân cần cảm biến gọn, chắc chắn và dễ tích hợp vào cơ cấu máy.

• Tải trọng danh định 300 kg đáp ứng nhiều ứng dụng cân và định lượng tải nhỏ đến trung bình.
• Kết cấu bending beam tạo vùng biến dạng đàn hồi có kiểm soát để chuyển lực cơ học thành tín hiệu điện.
• Thân bằng thép không gỉ AISI 420 giúp tăng khả năng chống ăn mòn trong nhiều môi trường công nghiệp.
• Sai số tổng hợp thấp, hỗ trợ độ ổn định của phép đo khi hệ thống được lắp đặt và hiệu chuẩn đúng kỹ thuật.
• Cấp chính xác C3 theo OIML R 60 phù hợp với các hệ thống cân yêu cầu khả năng lặp lại tốt.
• Cấp bảo vệ IP67 giúp hạn chế tác động của bụi và nước khi cảm biến được sử dụng đúng điều kiện lắp đặt.
• Có thể sử dụng độc lập hoặc kết hợp nhiều load cell thông qua hộp nối và thiết bị xử lý cân tương thích.

3. Chức năng, nguyên lý hoạt động và ứng dụng FTP300

Chức năng trong hệ thống cân

Cảm biến tải trọng Laumas FTP300 có chức năng chuyển đổi lực cơ học từ vật cần cân thành tín hiệu điện tỷ lệ với tải trọng. Trong cấu hình lắp đặt điển hình, một đầu load cell được cố định chắc chắn vào kết cấu đỡ, còn đầu nhận tải tiếp nhận lực theo đúng phương thiết kế.

Khi tải tác động lên FTP300, thân dầm xuất hiện biến dạng đàn hồi rất nhỏ. Các strain gauge gắn tại vùng đo thay đổi điện trở theo biến dạng này, tạo cơ sở để cầu Wheatstone phát sinh tín hiệu điện vi sai.

Trong hệ thống sử dụng nhiều load cell, tín hiệu từ các cảm biến có thể được đưa tới hộp nối trước khi kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell.

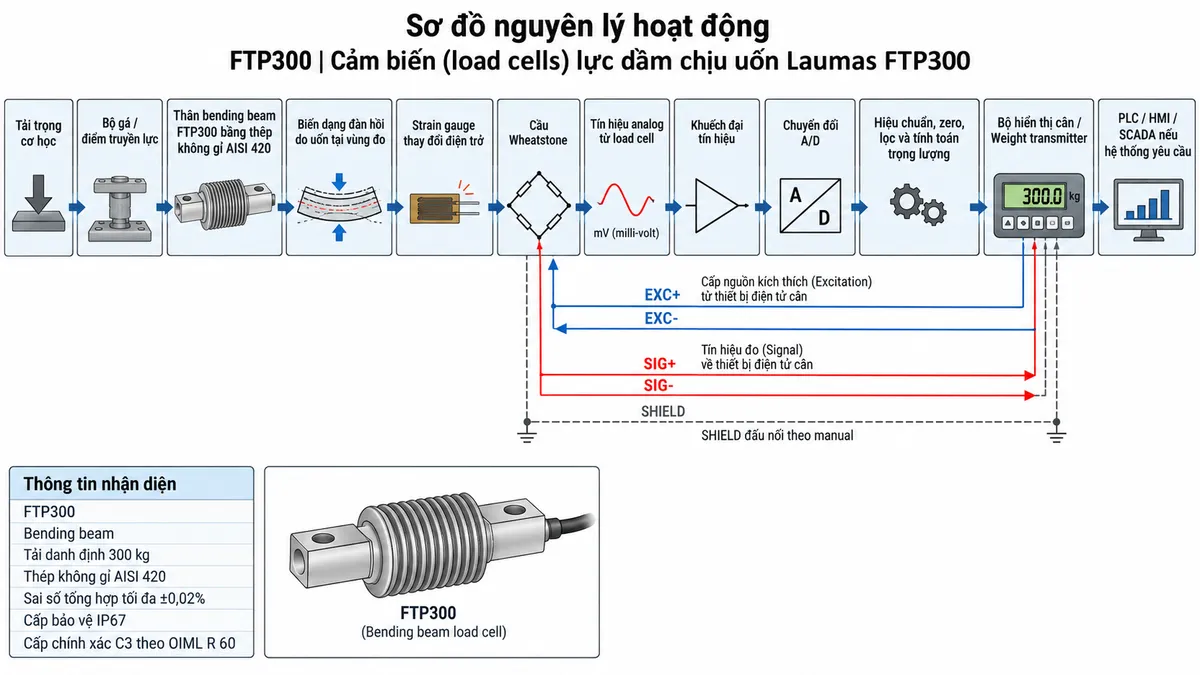

Nguyên lý hoạt động của FTP300

Load cell dầm chịu uốn hoạt động dựa trên biến dạng đàn hồi của phần tử cơ khí. Khi tải trọng được truyền tới đầu nhận lực, thân FTP300 bị uốn một lượng rất nhỏ trong giới hạn thiết kế. Biến dạng này làm điện trở của các strain gauge thay đổi.

Các strain gauge được mắc thành cầu Wheatstone. Thiết bị điện tử cân cấp điện áp kích thích qua EXC+/EXC- và nhận tín hiệu vi sai qua SIG+/SIG-. Tín hiệu analog từ load cell sau đó được khuếch đại và chuyển đổi sang dạng số.

Khối xử lý tiếp tục thực hiện hiệu chuẩn, zero, lọc nhiễu và tính toán để tạo giá trị trọng lượng. Kết quả có thể hiển thị trực tiếp trên bộ chỉ thị hoặc được truyền tới PLC, HMI hoặc SCADA thông qua thiết bị điện tử cân thích hợp.

Ứng dụng điển hình

Nhờ cảm biến dầm chịu uốn 300 kg, FTP300 phù hợp với nhiều hệ thống cân và định lượng trong máy móc công nghiệp.

• Cân bồn hoặc thùng chứa nguyên liệu.
• Cân phễu cấp liệu và phễu định lượng.
• Bệ cân và platform công nghiệp.
• Máy đóng gói và máy định lượng theo trọng lượng.
• Máy chiết rót có kiểm soát khối lượng.
• Cụm cân lắp trong dây chuyền hoặc máy sản xuất.
• Hệ thống cân nhiều load cell sử dụng hộp nối.
• Ứng dụng tự động hóa cần truyền dữ liệu trọng lượng tới PLC hoặc HMI.

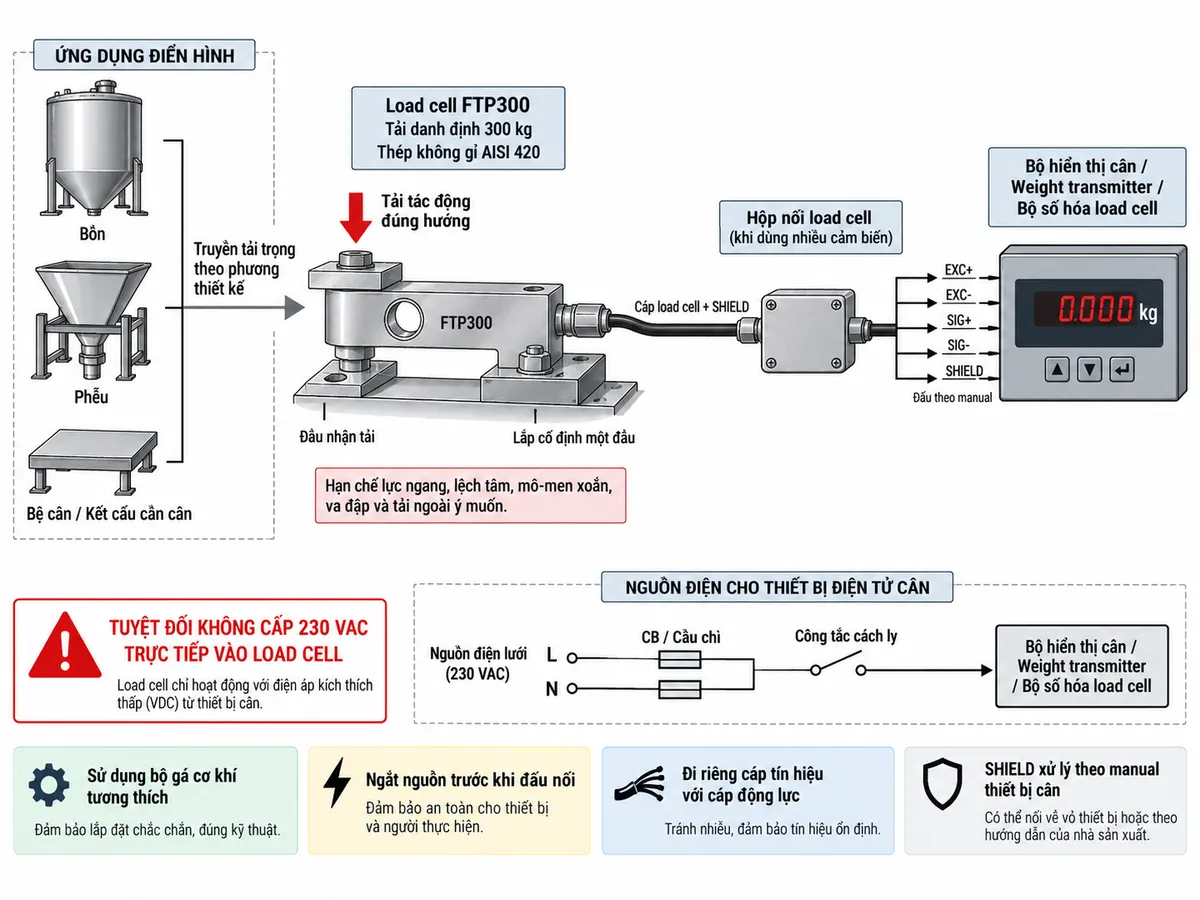

Lưu ý khi lắp đặt FTP300

Độ chính xác của FTP300 không chỉ phụ thuộc vào bản thân load cell mà còn phụ thuộc đáng kể vào kết cấu cơ khí. Đầu cố định phải được lắp trên bề mặt đủ cứng và ổn định, còn đầu nhận lực phải có khả năng biến dạng theo đúng phương thiết kế.

Cần hạn chế lực ngang, tải lệch tâm, mô-men xoắn, rung động mạnh và va đập trực tiếp. Đối với cân bồn hoặc phễu, các đường ống, ống mềm và dây dẫn kết nối với kết cấu cân không nên tạo lực phụ làm ảnh hưởng tới kết quả đo.

Cáp tín hiệu nên được bố trí riêng với cáp motor, biến tần và đường dây động lực để giảm nhiễu điện từ. SHIELD phải được xử lý theo hướng dẫn của thiết bị điện tử cân. Không tự suy đoán màu dây, số chân hoặc đường SENSE khi chưa đối chiếu tài liệu đúng phiên bản.

Load cell chỉ nhận điện áp kích thích từ thiết bị điện tử cân; không được cấp nguồn điện lưới trực tiếp vào cảm biến. Khi đấu nối hoặc bảo trì, cần cô lập nguồn của bộ hiển thị, transmitter hoặc bộ số hóa trước khi thao tác.

4. Cam kết & nơi mua Laumas FTP300 chính hãng

Khi lựa chọn Laumas FTP300 chính hãng, khách hàng nên xác định đầy đủ tải trọng làm việc, tải động, số lượng load cell, kết cấu bộ gá, hộp nối và thiết bị điện tử cân. Việc lựa chọn đồng bộ toàn hệ thống giúp cải thiện độ ổn định, thuận lợi cho hiệu chuẩn và giảm sai số do lắp đặt.

Khách hàng cần mua load cell FTP300 300 kg hoặc các thiết bị cân Laumas tương thích có thể liên hệ trực tiếp thietbicodien để được tư vấn lựa chọn đúng cấu hình, kiểm tra sản phẩm chính hãng và nhận báo giá phù hợp với ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

FTP300 là loại load cell gì?

FTP300 là cảm biến tải trọng thuộc dòng FTP của Laumas, sử dụng kết cấu bending beam hay dầm chịu uốn.

FTP300 có tải trọng danh định bao nhiêu?

FTP300 có tải trọng danh định 300 kg. Khi lựa chọn cảm biến cần tính thêm tải động, tải lệch, va đập và hệ số an toàn của hệ thống.

FTP300 được chế tạo bằng vật liệu gì?

Thân FTP300 được chế tạo từ thép không gỉ AISI 420, phù hợp với nhiều ứng dụng cân công nghiệp yêu cầu độ bền cơ học và khả năng chống ăn mòn.

FTP300 có cấp bảo vệ nào?

Phiên bản bending beam FTP300 có cấp bảo vệ IP67. Cáp, hộp nối và các vị trí đấu dây của hệ thống vẫn cần được bảo vệ phù hợp với môi trường lắp đặt.

FTP300 có cấp chính xác nào?

Dòng FTP được Laumas công bố với cấp chính xác C3 theo OIML R 60.

FTP300 hoạt động theo nguyên lý nào?

Tải trọng làm phần tử dầm biến dạng đàn hồi, khiến điện trở của strain gauge thay đổi. Cầu Wheatstone chuyển sự thay đổi này thành tín hiệu điện để thiết bị cân xử lý thành giá trị trọng lượng.

Có thể dùng FTP300 cho cân bồn và phễu không?

Có. Load cell FTP300 phù hợp cho cân bồn, phễu, bệ cân và nhiều hệ thống định lượng nếu số lượng cảm biến, tải trọng và kết cấu cơ khí được tính toán phù hợp.

Có thể nối FTP300 trực tiếp với PLC không?

Thông thường tín hiệu từ load cell cần được đưa qua weight transmitter, bộ số hóa hoặc bộ điều khiển cân trước khi kết nối với PLC.

Khi dùng nhiều FTP300 có cần hộp nối không?

Trong hệ thống cân nhiều điểm đỡ, hộp nối load cell thường được sử dụng để tập trung tín hiệu các cảm biến trước khi đưa tới bộ hiển thị hoặc transmitter.
