FTP1000DOP | Cảm biến lực dầm chịu cắt Laumas FTP1000DOP

FTP1000DOP | Cảm biến lực dầm chịu cắt Laumas FTP1000DOP là load cell shear beam chuyên dụng thuộc dòng FTP DOP của Laumas, được thiết kế cho các hệ thống cân cần tăng mức độ an toàn và dự phòng tín hiệu. Điểm khác biệt quan trọng của phiên bản này là trang bị hai cáp đầu ra, phục vụ các hệ thống an toàn kép và các ứng dụng cần hai đường tín hiệu từ cùng vị trí đo tải.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị cân, weight transmitter, bộ số hóa, hộp nối và phụ kiện cơ khí, phục vụ các hệ thống cân điện tử và tự động hóa trong nhiều ngành công nghiệp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kiểu cảm biến	Dầm chịu cắt, shear beam
Tải trọng danh định	1000 kg
Vật liệu	Thép không gỉ 17-4 PH
Sai số tổng hợp	Tối đa ±0,03%
Cấp bảo vệ của phiên bản 1000 kg	IP67
Cấu hình đầu ra	2 cáp đầu ra dành cho hệ thống an toàn kép

Ưu điểm và tính năng nổi bật của Laumas FTP1000DOP

FTP1000DOP được phát triển dưới dạng load cell shear beam hai cáp đầu ra, phù hợp khi hệ thống cần bố trí hai đường tín hiệu phục vụ yêu cầu dự phòng hoặc an toàn kép. Đây là đặc điểm khác biệt rõ rệt so với các load cell shear beam thông thường chỉ sử dụng một cáp đầu ra.

• Hai cáp đầu ra phục vụ các kiến trúc cân có yêu cầu an toàn kép.
• Thân bằng thép không gỉ 17-4 PH có độ bền cơ học cao, phù hợp môi trường công nghiệp.
• Kết cấu shear beam thuận tiện tích hợp vào bồn, phễu, silo, bệ cân và các kết cấu máy.
• Có thể làm việc cùng bộ hiển thị cân, weight transmitter hoặc hệ thống điện tử cân tương thích.
• Phù hợp với các ứng dụng cần tăng khả năng giám sát tín hiệu và giảm phụ thuộc vào một đường kết nối duy nhất.

Đối với cảm biến lực dầm chịu cắt, kết cấu cơ khí phải truyền tải đúng hướng thiết kế. Cần hạn chế lực ngang, tải lệch tâm, mô-men xoắn, va đập và các tải ngoài ý muốn để tránh ảnh hưởng đến phép đo cũng như tuổi thọ cảm biến.

Chức năng, nguyên lý hoạt động và ứng dụng FTP1000DOP

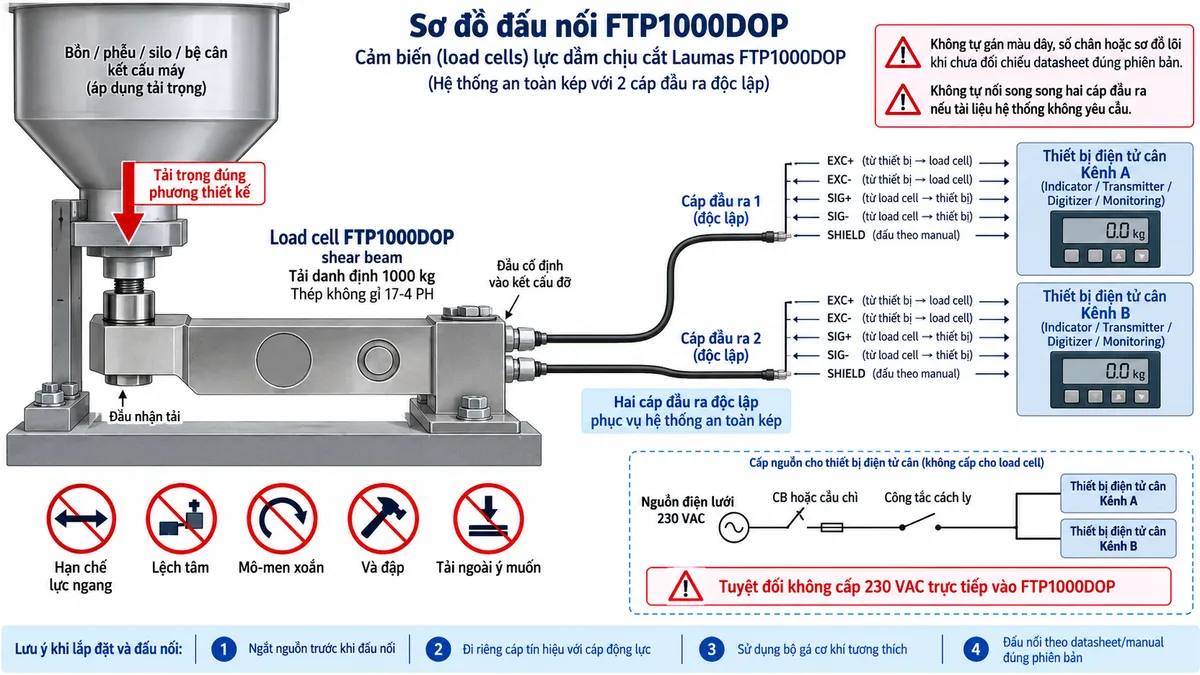

Kết nối FTP1000DOP trong hệ thống cân an toàn kép

Laumas FTP1000DOP biến đổi tải trọng cơ học thành tín hiệu điện để các thiết bị điện tử cân xử lý. Hai cáp đầu ra cho phép xây dựng hai đường kết nối phục vụ kiến trúc an toàn kép theo thiết kế của hệ thống. Việc phân công từng cáp cho thiết bị đọc, mạch giám sát hoặc kênh an toàn phải thực hiện theo datasheet và sơ đồ hệ thống thực tế.

Các chức năng kích thích và tín hiệu của load cell phải được kết nối đúng theo tài liệu kỹ thuật. Không nên tự suy đoán màu dây, số lõi, số chân hoặc ghép chung hai cáp nếu chưa đối chiếu sơ đồ chính thức. Dây SHIELD, nếu có trong cấu hình cáp, cũng cần được xử lý theo manual để hạn chế nhiễu điện từ.

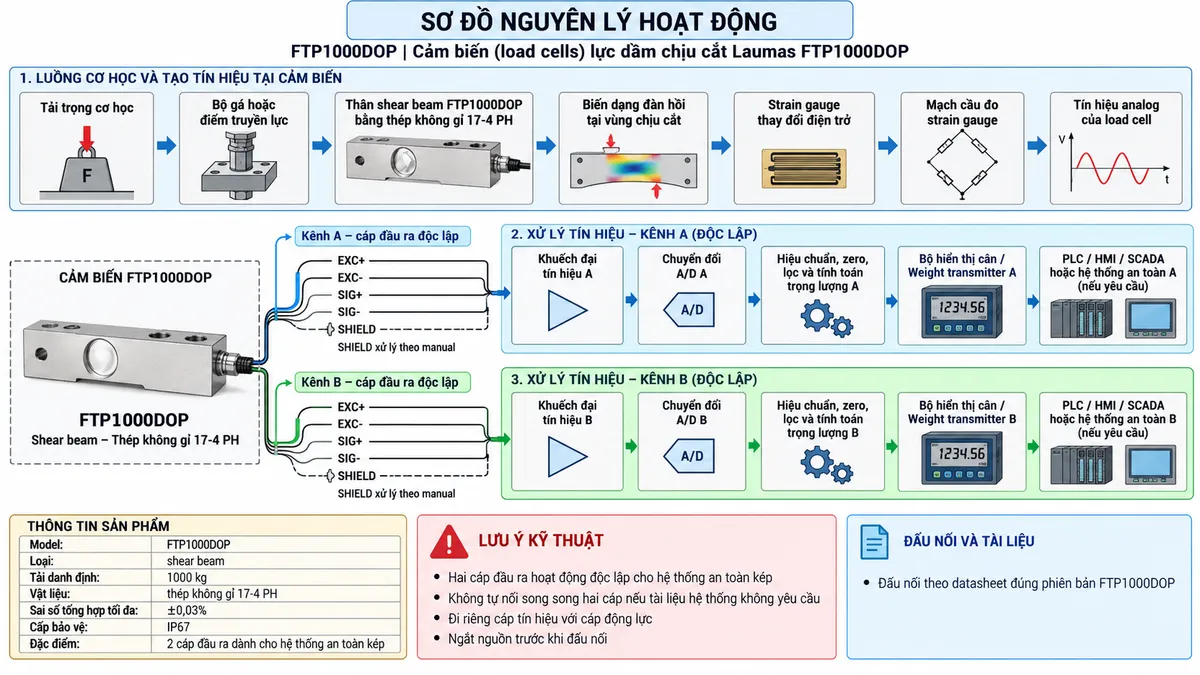

Nguyên lý chuyển đổi tải trọng thành tín hiệu điện

Khi tải trọng được truyền qua bộ gá tới FTP1000DOP, phần tử shear beam chịu biến dạng đàn hồi tại vùng đo. Các strain gauge gắn trên phần tử cảm biến thay đổi điện trở theo mức biến dạng. Mạch đo strain gauge biến sự thay đổi này thành tín hiệu điện analog tỷ lệ với lực tác động.

Thiết bị điện tử cân cấp điện áp kích thích cho cảm biến, nhận tín hiệu analog rồi thực hiện khuếch đại, chuyển đổi A/D, hiệu chuẩn, zero, lọc và tính toán trọng lượng. Với cấu trúc FTP DOP, hai cáp đầu ra cho phép tín hiệu được đưa tới hai đường xử lý hoặc giám sát phục vụ yêu cầu an toàn kép của hệ thống.

Ứng dụng tiêu biểu của FTP1000DOP

FTP1000DOP phù hợp với hệ thống cân có yêu cầu an toàn kép, nơi cần tăng khả năng giám sát tín hiệu hoặc duy trì hai đường xử lý riêng biệt. Các ứng dụng có thể bao gồm cân bồn, cân phễu, cân silo, bệ cân, máy móc công nghiệp và các hệ thống đo tải cần cấu trúc dự phòng.

Trong ứng dụng thực tế, hai đường tín hiệu có thể được đưa tới các thiết bị xử lý hoặc giám sát riêng theo thiết kế của hệ thống. Cách sử dụng cụ thể cần được xác định dựa trên kiến trúc an toàn, thiết bị điện tử cân và yêu cầu điều khiển của dây chuyền.

Cam kết và nơi mua Laumas FTP1000DOP chính hãng

Khi lựa chọn FTP1000DOP chính hãng, cần xác định rõ yêu cầu tải trọng, kiến trúc an toàn kép, bộ gá cơ khí, số lượng cảm biến và thiết bị đọc cho từng đường tín hiệu. thietbicodien hỗ trợ khách hàng đối chiếu model và lựa chọn cấu hình phù hợp với hệ thống cân công nghiệp.

Quý khách cần mua Laumas FTP1000DOP, nhận báo giá hoặc tư vấn kỹ thuật có thể liên hệ trực tiếp thietbicodien để được hỗ trợ sản phẩm chính hãng và lựa chọn giải pháp phù hợp.

Câu hỏi thường gặp (FAQ)

FTP1000DOP là loại load cell gì?

FTP1000DOP là load cell dạng dầm chịu cắt shear beam thuộc dòng FTP DOP của Laumas, có tải trọng danh định 1000 kg.

Điểm khác biệt chính của FTP1000DOP là gì?

Đặc điểm nổi bật của sản phẩm là có hai cáp đầu ra, được Laumas thiết kế để phục vụ các hệ thống an toàn kép.

FTP1000DOP được chế tạo bằng vật liệu gì?

Thân cảm biến được chế tạo từ thép không gỉ 17-4 PH, vật liệu có độ bền cơ học cao và phù hợp với nhiều ứng dụng công nghiệp.

Cấp bảo vệ của FTP1000DOP là bao nhiêu?

Phiên bản tải danh định 1000 kg có cấp bảo vệ IP67.

Có thể nối hai cáp đầu ra của FTP1000DOP chung vào một thiết bị không?

Không nên tự ghép hoặc đấu song song hai cáp. Cách sử dụng hai đường đầu ra phải tuân theo datasheet và kiến trúc an toàn của hệ thống để bảo đảm đúng mục đích thiết kế.

FTP1000DOP có phù hợp cho cân bồn và silo không?

Có thể sử dụng cho bồn, silo, phễu hoặc các kết cấu cân tương tự khi tải trọng, số lượng cảm biến, bộ gá và phương án phân bố tải được thiết kế phù hợp.

Có được cấp 230 VAC trực tiếp vào FTP1000DOP không?

Không. Load cell chỉ làm việc với điện áp kích thích do thiết bị điện tử cân cung cấp. Điện lưới chỉ cấp cho bộ hiển thị, transmitter hoặc thiết bị xử lý có nguồn vào tương ứng và phải qua bảo vệ, cách ly phù hợp.
