FCAX750 | Cảm biến (load cells) lực dầm chịu cắt Laumas FCAX750

FCAX750 | Cảm biến lực dầm chịu cắt Laumas FCAX750 chính hãng

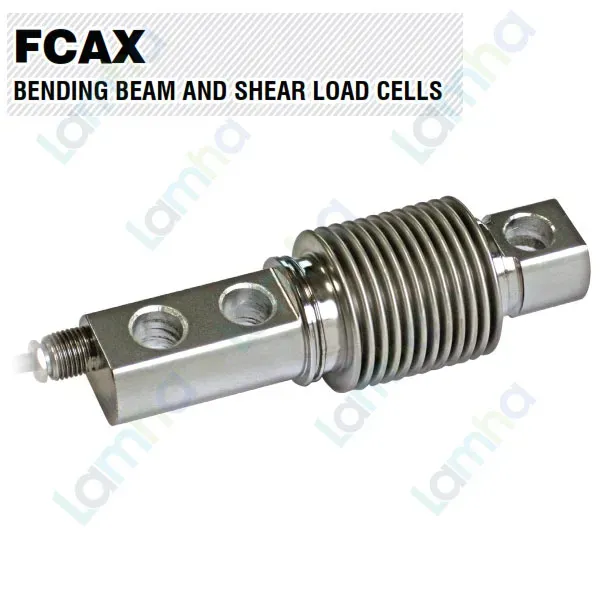

FCAX750 | Cảm biến lực dầm chịu cắt Laumas FCAX750 là load cell dạng shear beam có tải danh định 750 kg thuộc dòng FCAX của Laumas, thương hiệu Italia chuyên về cảm biến tải và thiết bị điện tử cho hệ thống cân công nghiệp. Theo phân loại của nhà sản xuất, dòng FCAX sử dụng kết cấu bending beam ở các mức tải từ 30 kg đến 500 kg và chuyển sang kết cấu shear beam ở các mức 750 kg, 1000 kg và 1500 kg.

Model FCAX750 được chế tạo từ thép không gỉ AISI 420, có cấp bảo vệ IP68 và sai số tổng hợp tối đa ±0,02%. Dòng cảm biến được sản xuất theo tiêu chuẩn OIML R60, phù hợp cho các ứng dụng cân bồn, cân phễu, cân sàn, định lượng và nhiều hệ thống đo tải trong công nghiệp.

Ưu điểm và tính năng nổi bật của Laumas FCAX750

Kết cấu shear beam dành cho dải tải 750 kg

Load cell shear beam 750 kg sử dụng vùng biến dạng chịu cắt được thiết kế để phản ứng với tải trọng tác động theo phương làm việc. Khi cảm biến được lắp đúng bộ gá và tải được truyền đúng hướng, phần tử đàn hồi tạo ra biến dạng rất nhỏ nhưng có thể đo được bằng hệ strain gauge bên trong.

Thân thép không gỉ AISI 420

FCAX750 sử dụng thép không gỉ AISI 420, mang lại độ bền cơ học và khả năng chống ăn mòn phù hợp với nhiều môi trường sản xuất. Kết cấu thép không gỉ giúp cảm biến thích hợp cho các hệ thống cân cần độ bền lâu dài và khả năng làm việc ổn định trong điều kiện công nghiệp.

Cấp bảo vệ IP68

Nhà sản xuất công bố dòng FCAX có cấp bảo vệ IP68. Điều này giúp bảo vệ phần tử strain gauge và mạch cầu bên trong trước bụi và nước theo điều kiện tương ứng của cấp bảo vệ. Khi lắp đặt, hộp nối, đầu cáp và thiết bị điện tử cân cũng cần được bảo vệ phù hợp với môi trường thực tế.

Sai số tổng hợp thấp

Dòng FCAX có sai số tổng hợp tối đa ±0,02%, hỗ trợ xây dựng hệ thống cân có độ ổn định tốt khi cơ khí, thiết bị điện tử và quá trình hiệu chuẩn được thực hiện đúng kỹ thuật.

Chế tạo theo tiêu chuẩn OIML R60

FCAX thuộc dòng cảm biến được chế tạo theo tiêu chuẩn OIML R60. Đây là cơ sở quan trọng khi sản phẩm được sử dụng trong những hệ thống cân cần kiểm soát đặc tính đo lường và độ tin cậy của cảm biến tải.

Thông số kỹ thuật	Giá trị
Kiểu cảm biến	Dầm chịu cắt (shear beam)
Tải danh định	750 kg
Vật liệu thân	Thép không gỉ AISI 420
Sai số tổng hợp	Tối đa ±0,02%
Cấp bảo vệ	IP68
Tiêu chuẩn chế tạo	OIML R60
Khối lượng tịnh cảm biến	0,7 kg

Chức năng, nguyên lý hoạt động và ứng dụng của FCAX750

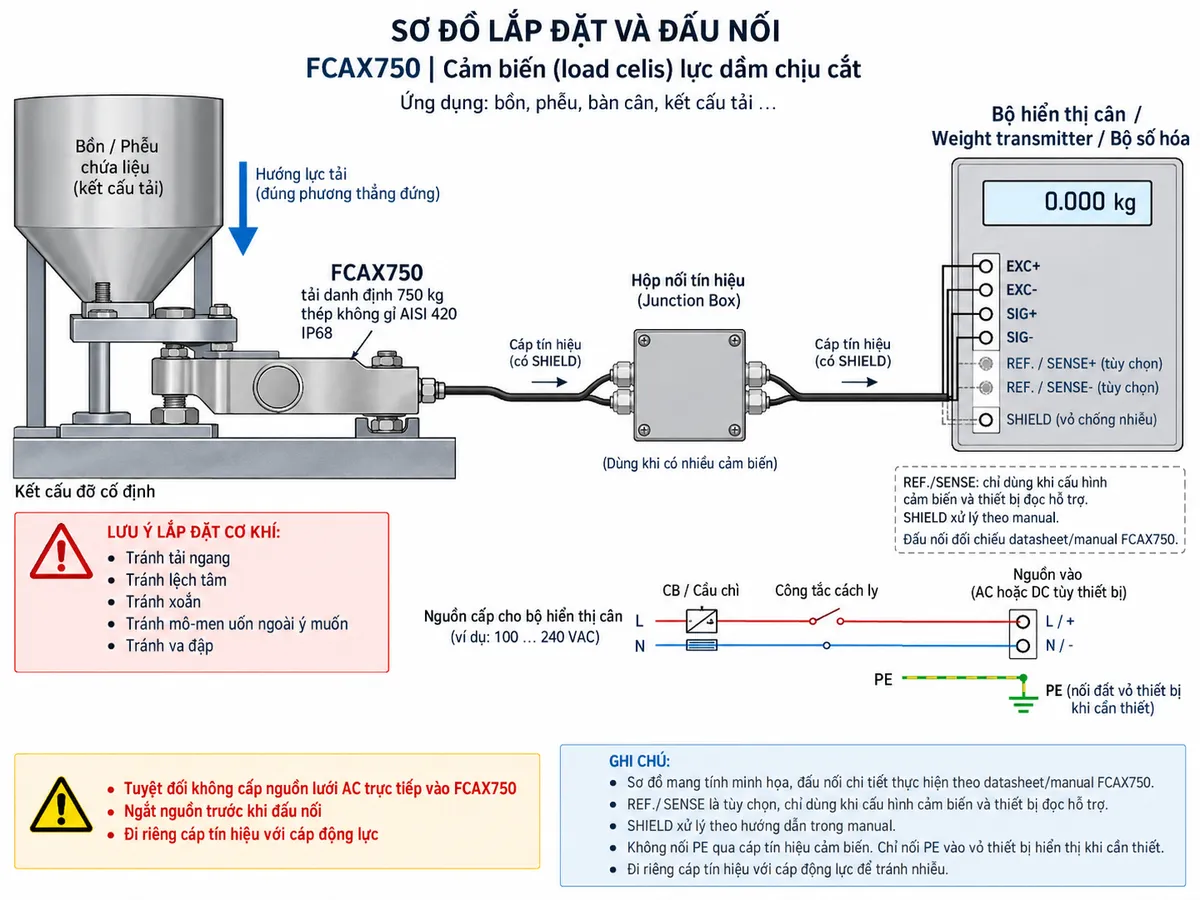

Đấu dây và kết nối FCAX750 với thiết bị điện tử cân

Laumas FCAX750 là load cell strain gauge thụ động, vì vậy cảm biến không tự tạo nguồn và cần được kết nối với bộ hiển thị cân, Weight transmitter, bộ số hóa hoặc module chuyên dụng. Thiết bị điện tử cân cung cấp điện áp kích thích tới cầu Wheatstone trong load cell và nhận lại tín hiệu vi sai tỷ lệ với tải trọng.

Các đường chức năng cơ bản của một cảm biến strain gauge gồm EXC+/EXC- để cấp kích thích và SIG+/SIG- để đưa tín hiệu đo trở về thiết bị xử lý. Nếu cấu hình cảm biến thực tế có thêm đường REF./SENSE, chỉ đấu các đường này khi thiết bị đọc hỗ trợ và theo đúng datasheet hoặc manual đi kèm. SHIELD của cáp tín hiệu cũng cần được xử lý theo hướng dẫn của nhà sản xuất để hạn chế nhiễu điện từ.

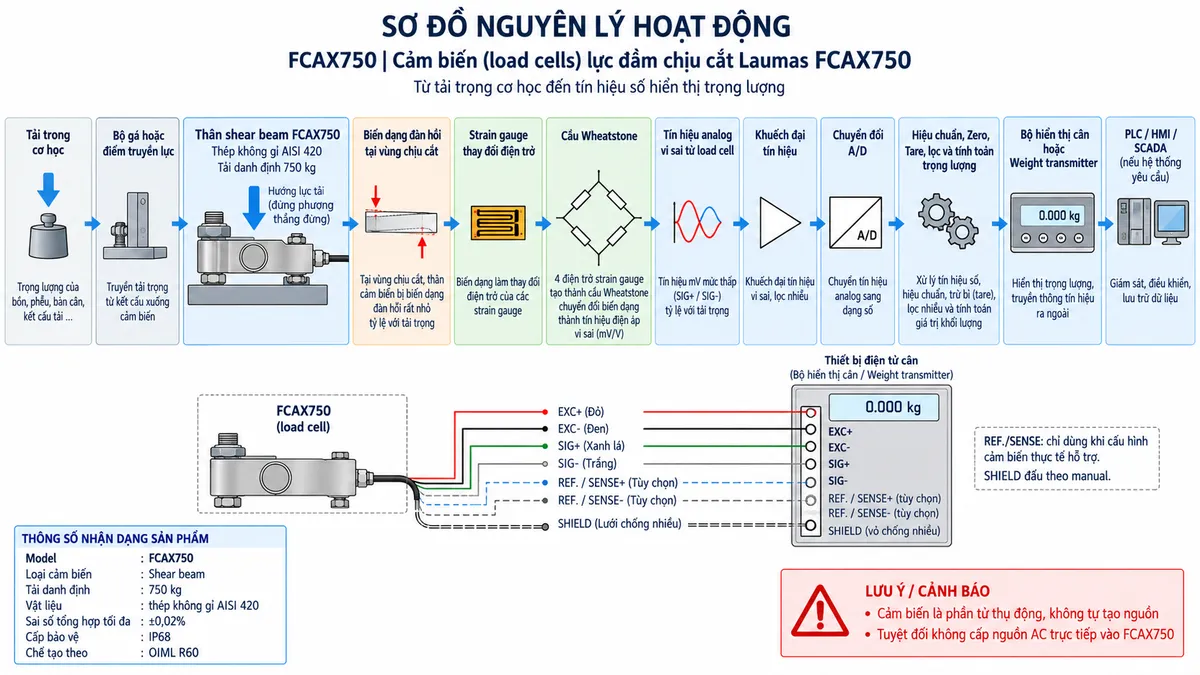

Nguyên lý hoạt động của cảm biến shear beam

Khi tải trọng cơ học tác động qua điểm truyền lực, thân shear beam FCAX750 xuất hiện biến dạng đàn hồi rất nhỏ tại vùng chịu cắt. Các strain gauge được gắn tại vùng đo thay đổi điện trở tương ứng với mức biến dạng của phần tử đàn hồi.

Các strain gauge được bố trí thành cầu Wheatstone. Thiết bị điện tử cân cung cấp điện áp kích thích cho cầu đo; khi tải thay đổi, sự thay đổi điện trở làm trạng thái cân bằng của cầu thay đổi và tạo ra tín hiệu điện vi sai tỷ lệ với lực tác động.

Tín hiệu analog mức thấp từ load cell được khuếch đại và chuyển đổi A/D trong thiết bị điện tử cân. Sau khi số hóa, bộ xử lý thực hiện hiệu chuẩn, zero, tare, lọc nhiễu và tính toán giá trị trọng lượng trước khi hiển thị hoặc truyền dữ liệu đến hệ thống điều khiển.

Ứng dụng điển hình của FCAX750

Nhờ cấu trúc cảm biến lực dầm chịu cắt 750 kg, FCAX750 có thể được ứng dụng trong nhiều hệ thống cân công nghiệp sử dụng một hoặc nhiều load cell.

• Cân bồn và cân phễu chứa nguyên liệu.
• Cân bàn, cân sàn và module cân công nghiệp.
• Hệ thống định lượng và phối trộn theo khối lượng.
• Máy đóng gói và dây chuyền sản xuất tự động.
• Thiết bị giám sát tải hoặc khối lượng trong máy công nghiệp.
• Hệ thống cân kết nối bộ hiển thị, Weight transmitter, PLC, HMI hoặc SCADA.

Khi sử dụng FCAX750 trong một hệ thống cân, cần tính đến trọng lượng chết của kết cấu, tải làm việc, mức phân bố tải không đều, tải động và hệ số dự phòng. Bộ gá cơ khí phù hợp giúp tải truyền đúng hướng và giảm ảnh hưởng của tải ngang hoặc mô-men không mong muốn lên cảm biến.

Cam kết và nơi mua Laumas FCAX750 chính hãng

Khi lựa chọn FCAX750 chính hãng, khách hàng nên đồng bộ load cell với bộ gá, hộp nối, bộ hiển thị cân hoặc Weight transmitter phù hợp. Thiết kế đúng cơ khí và đấu nối tín hiệu theo tài liệu kỹ thuật giúp khai thác tốt độ ổn định của cảm biến và giảm nguy cơ sai số do lắp đặt.

Khách hàng cần mua Laumas FCAX750, lựa chọn phụ kiện hoặc tư vấn giải pháp cân công nghiệp có thể liên hệ trực tiếp thietbicodien để được hỗ trợ sản phẩm chính hãng và cấu hình phù hợp với yêu cầu sử dụng.

Câu hỏi thường gặp (FAQ) về Laumas FCAX750

FCAX750 là cảm biến dầm chịu uốn hay dầm chịu cắt?

FCAX750 là load cell shear beam, tức cảm biến lực dầm chịu cắt. Dòng FCAX dùng bending beam cho các mức 30–500 kg và shear beam cho các mức 750–1500 kg.

Tải danh định của FCAX750 là bao nhiêu?

FCAX750 có tải danh định 750 kg. Khi lựa chọn cảm biến cho hệ thống thực tế cần xét thêm tải chết, tải động, mức phân bố tải không đều và hệ số dự phòng thích hợp.

FCAX750 được chế tạo từ vật liệu gì?

Phần tử cảm biến được chế tạo từ thép không gỉ AISI 420, phù hợp với nhiều ứng dụng cân công nghiệp cần độ bền cơ học và khả năng chống ăn mòn.

FCAX750 có cấp bảo vệ nào?

FCAX750 thuộc dòng FCAX có cấp bảo vệ IP68. Độ tin cậy của hệ thống hoàn chỉnh còn phụ thuộc vào cách bảo vệ cáp, hộp nối và thiết bị điện tử cân.

Sai số tổng hợp của FCAX750 là bao nhiêu?

Nhà sản xuất công bố dòng FCAX có sai số tổng hợp tối đa ±0,02%. Sai số của hệ thống cân thực tế còn phụ thuộc vào cơ khí, phân bố tải, nhiệt độ, thiết bị điện tử và hiệu chuẩn.

FCAX750 có được sản xuất theo OIML R60 không?

Có. Dòng FCAX được sản xuất theo tiêu chuẩn OIML R60. Khi ứng dụng yêu cầu chứng nhận đo lường hoặc cấp chính xác cụ thể, cần đối chiếu chứng chỉ đúng phiên bản và mã đặt hàng.

FCAX750 có thể kết nối với PLC không?

Có thể tích hợp vào PLC thông qua Weight transmitter hoặc bộ số hóa load cell. Thiết bị trung gian cấp kích thích cho cảm biến, tiếp nhận và xử lý tín hiệu vi sai rồi truyền dữ liệu tới PLC bằng giao tiếp hoặc ngõ ra phù hợp.

Có nên tự gán màu dây hoặc số chân cho FCAX750 không?

Không. Khi đấu nối FCAX750, phải kiểm tra datasheet hoặc manual của đúng cấu hình cảm biến. Các đường EXC, SIG, REF./SENSE và SHIELD cần được xác định từ tài liệu thực tế, không nên suy đoán màu dây hoặc terminal.

Có được cấp nguồn AC trực tiếp vào FCAX750 không?

Không. FCAX750 là load cell strain gauge thụ động. Điện áp kích thích phải do bộ hiển thị cân, Weight transmitter hoặc thiết bị chuyên dụng cung cấp; tuyệt đối không cấp nguồn lưới AC trực tiếp vào cảm biến.
