FTH5000 | Cảm biến (load cells) lực dầm chịu cắt Laumas FTH5000

FTH5000 | Cảm biến lực dầm chịu cắt Laumas FTH5000 cho hệ thống cân công nghiệp

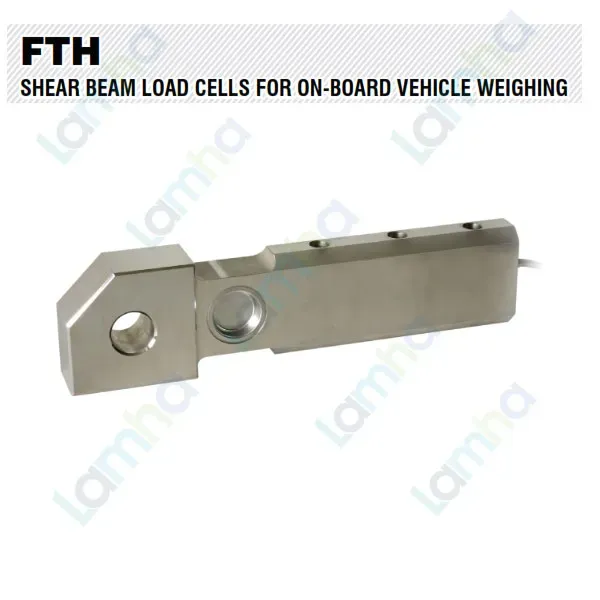

FTH5000 | Cảm biến lực dầm chịu cắt Laumas FTH5000 là load cell shear beam thuộc dòng FTH của Laumas, được phát triển cho các ứng dụng cân tải lớn và đặc biệt phù hợp với hệ thống cân lắp trên phương tiện. Cảm biến sử dụng phần tử đàn hồi dạng dầm chịu cắt kết hợp strain gauge để biến đổi tải trọng cơ học thành tín hiệu điện vi sai phục vụ đo và xử lý trọng lượng.

Laumas được thành lập tại Italia từ năm 1984 và chuyên phát triển các thành phần cho cân, định lượng và tự động hóa công nghiệp. Danh mục của hãng bao gồm load cell, bộ hiển thị cân, weight transmitter, bộ số hóa và các giải pháp điện tử cân dùng trong nhiều lĩnh vực sản xuất, vận tải và tích hợp máy.

Dòng FTH gồm các cảm biến shear beam tải lớn, hướng đến những ứng dụng cần kết cấu cơ khí chắc chắn, khả năng bảo vệ cao và độ ổn định khi làm việc trong môi trường công nghiệp. Load cell FTH5000 sử dụng thép AISI 4340 mạ niken và được thiết kế để kết nối với thiết bị điện tử cân thông qua cầu Wheatstone strain gauge.

Ưu điểm và tính năng nổi bật của Laumas FTH5000

Laumas FTH5000 nổi bật nhờ kết cấu load cell dầm chịu cắt tải lớn, thân thép hợp kim mạ niken và khả năng làm việc trong các ứng dụng cân công nghiệp có yêu cầu cơ khí cao.

• Kết cấu shear beam giúp chuyển tải trọng thành biến dạng đàn hồi ổn định tại vùng đo.
• Thiết kế đặc biệt phù hợp cho các ứng dụng cân lắp trên phương tiện và hệ thống cân tải lớn.
• Thân cảm biến chắc chắn, thích hợp với môi trường công nghiệp và điều kiện lắp đặt ngoài hiện trường.
• Cáp tín hiệu có các đường excitation, signal, sense và shield, hỗ trợ truyền tín hiệu ổn định về thiết bị điện tử cân.
• Có thể kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa để đưa giá trị trọng lượng vào hệ thống tự động hóa.
• Cho phép tích hợp dữ liệu cân với PLC, HMI hoặc SCADA thông qua thiết bị điện tử phù hợp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kiểu cảm biến	Dầm chịu cắt (shear beam)
Tải danh định	5000 kg
Vật liệu thân	Thép AISI 4340 mạ niken
Sai số tổng hợp	≤ ±0,1%
Cấp bảo vệ	IP68
Tín hiệu đầu ra danh định	1 mV/V ±0,5%
Ảnh hưởng nhiệt độ đến điểm zero	0,005%/°C
Ảnh hưởng nhiệt độ đến độ nhạy	0,005%/°C
Dải nhiệt độ bù	-10 °C đến +40 °C
Dải nhiệt độ hoạt động	-30 °C đến +70 °C
Độ trôi tại tải danh định trong 30 phút	0,1%
Điện áp kích thích tối đa không gây hư hỏng	15 V
Điện trở đầu vào	400 Ω ±20 Ω
Điện trở đầu ra	352 Ω ±3 Ω
Cân bằng zero	±2%
Điện trở cách điện	>5000 MΩ
Quá tải an toàn	150% toàn thang
Quá tải giới hạn	300% toàn thang
Độ võng tại tải danh định	0,4 mm
Chiều dài cáp	10 m
Đường kính cáp	6 mm
Cấu tạo cáp	6 lõi × 0,24 mm², có SHIELD

Chức năng, nguyên lý hoạt động và ứng dụng của FTH5000

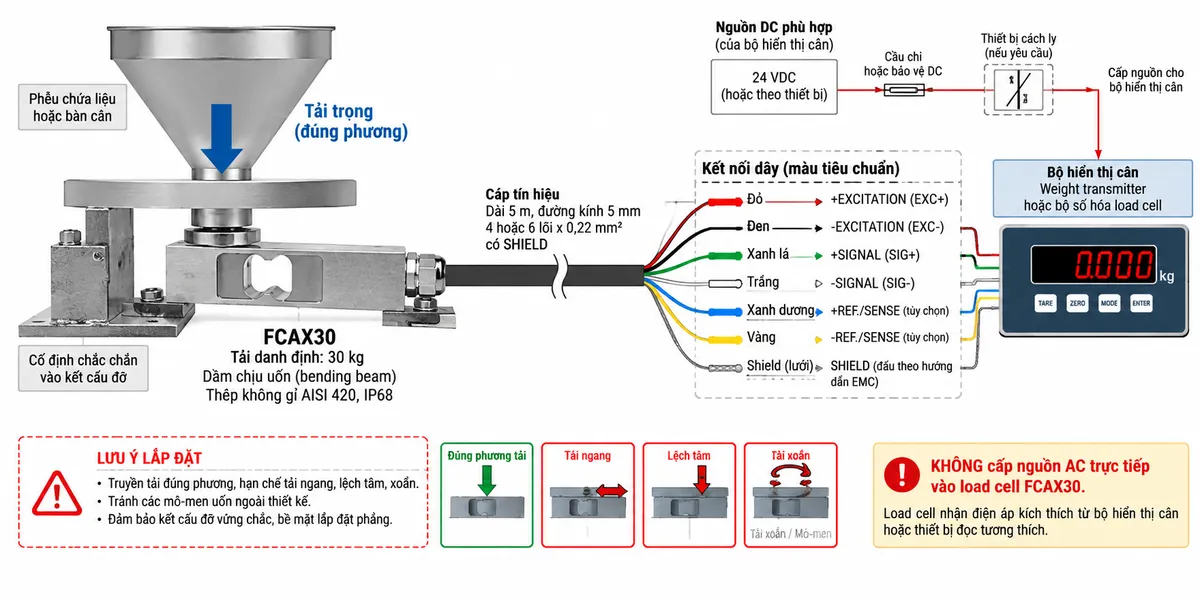

Kết nối và đấu dây FTH5000

FTH5000 là phần tử đo thụ động trong hệ thống cân. Thiết bị điện tử cân cấp điện áp kích thích tới cầu Wheatstone bên trong load cell và nhận lại tín hiệu vi sai tỷ lệ với tải trọng. Không cấp nguồn lưới trực tiếp vào cảm biến.

Theo cấu hình cáp của dòng FTH, các đường kết nối gồm excitation, signal, reference/sense và shield. Đường sense giúp thiết bị đọc giám sát điện áp kích thích thực tế tại load cell để hạn chế ảnh hưởng do sụt áp trên cáp dài. SHIELD cần được đấu theo hướng dẫn EMC của hệ thống nhằm giảm nhiễu điện từ.

Nguyên lý hoạt động

Khi tải cơ học truyền qua điểm nhận tải, dầm chịu cắt FTH5000 xuất hiện biến dạng đàn hồi rất nhỏ tại vùng đo. Các strain gauge gắn trên phần tử đàn hồi thay đổi điện trở theo mức biến dạng và được bố trí thành cầu Wheatstone.

Điện áp kích thích từ bộ điện tử cân được đưa tới cầu Wheatstone. Khi tải thay đổi, cầu mất cân bằng và tạo ra tín hiệu điện vi sai ở mức mV/V. Tín hiệu này được đưa về bộ hiển thị cân hoặc weight transmitter để khuếch đại, lọc, chuyển đổi A/D và xử lý bằng các chức năng hiệu chuẩn, zero, tare trước khi tính toán giá trị trọng lượng.

Khi hệ thống cần kết nối tự động hóa, bộ điện tử cân có thể chuyển giá trị trọng lượng đã xử lý tới PLC, HMI hoặc SCADA bằng tín hiệu hoặc giao thức truyền thông mà thiết bị đó hỗ trợ.

Ứng dụng điển hình

Ứng dụng nổi bật của load cell Laumas FTH5000 là cân lắp trên phương tiện, nơi cảm biến được tích hợp vào kết cấu chịu tải để đo trọng lượng trực tiếp khi thiết bị hoặc phương tiện đang mang hàng. Ngoài ra, nguyên lý shear beam cũng phù hợp với các hệ thống cân tải lớn khi kết cấu cơ khí được thiết kế đúng yêu cầu.

• Hệ thống cân lắp trên xe và phương tiện chuyên dụng.
• Cân tải tích hợp vào khung hoặc kết cấu máy di động.
• Hệ thống giám sát tải trọng trong thiết bị vận chuyển vật liệu.
• Máy và thiết bị OEM cần đo tải bằng load cell shear beam.
• Hệ thống cân cần đưa dữ liệu về PLC, HMI hoặc SCADA thông qua weight transmitter.

Cam kết và nơi mua Laumas FTH5000 chính hãng

Khi lựa chọn FTH5000 chính hãng, cần xem xét tải thực tế, tải động, số lượng load cell, kết cấu gá, phương truyền lực và thiết bị điện tử cân đi kèm. Lắp đặt đúng phương tải và hạn chế lực ngang, xoắn hoặc mô-men ngoài thiết kế giúp duy trì độ ổn định của phép đo và bảo vệ cảm biến trong quá trình vận hành.

Khách hàng có nhu cầu mua cảm biến load cell Laumas FTH5000, lựa chọn bộ hiển thị cân, weight transmitter, hộp nối hoặc giải pháp tích hợp phù hợp có thể đặt mua sản phẩm chính hãng tại thietbicodien. Sản phẩm được tư vấn theo đúng model và yêu cầu của hệ thống cân thực tế.

Câu hỏi thường gặp (FAQ)

FTH5000 là loại load cell gì?

FTH5000 là load cell dạng dầm chịu cắt, hay shear beam. Tải trọng làm phần tử đàn hồi biến dạng tại vùng chịu cắt và các strain gauge chuyển biến dạng đó thành tín hiệu điện.

FTH5000 phù hợp nhất với ứng dụng nào?

Một trong những ứng dụng được Laumas chỉ rõ cho dòng FTH là cân lắp trên phương tiện. Cảm biến cũng có thể được sử dụng trong các hệ thống cân tải lớn khi kết cấu cơ khí và điều kiện làm việc phù hợp.

FTH5000 sử dụng vật liệu gì?

Thân cảm biến sử dụng thép AISI 4340 mạ niken, khác với một số dòng load cell Laumas sử dụng thép không gỉ. Lớp mạ và kết cấu chắc chắn hỗ trợ cảm biến làm việc trong môi trường công nghiệp.

FTH5000 có khả năng chống bụi và nước không?

Cảm biến có cấp bảo vệ IP68. Tuy nhiên, khả năng bảo vệ của toàn hệ thống còn phụ thuộc vào cách thi công cáp, hộp nối và cấp bảo vệ của thiết bị điện tử liên quan.

Tín hiệu của FTH5000 được đưa vào PLC như thế nào?

FTH5000 tạo tín hiệu analog vi sai mức thấp nên thông thường được kết nối trước với weight transmitter hoặc bộ điện tử cân. Thiết bị này khuếch đại, chuyển đổi và xử lý tín hiệu, sau đó cung cấp đầu ra phù hợp để PLC nhận giá trị trọng lượng.

Đường REF./SENSE trên FTH5000 có tác dụng gì?

REF./SENSE là các đường hồi tiếp giúp thiết bị điện tử cân nhận biết điện áp kích thích thực tế tại load cell. Chức năng này hữu ích khi cáp dài vì có thể hỗ trợ bù ảnh hưởng của sụt áp trên dây dẫn.

Có được cấp trực tiếp nguồn AC vào FTH5000 không?

Không. Load cell FTH5000 là cảm biến thụ động và nhận điện áp kích thích từ thiết bị điện tử cân tương thích. Tuyệt đối không cấp trực tiếp nguồn điện lưới AC vào các dây của load cell.
