FTP3000 | Cảm biến lực dầm chịu cắt Laumas FTP3000

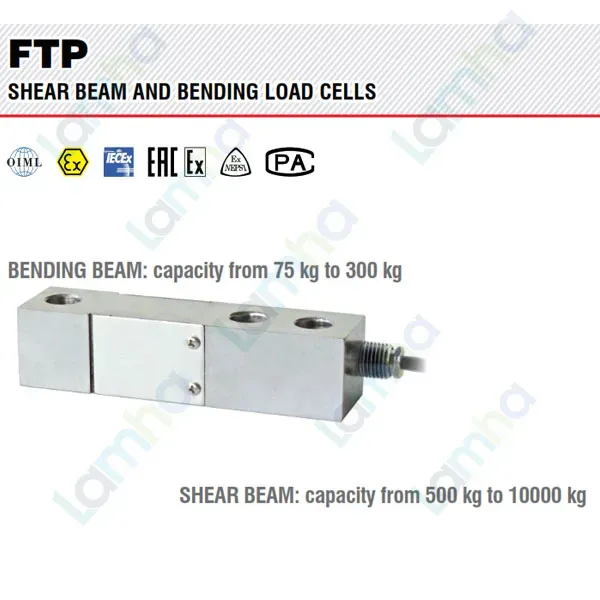

FTP3000 | Cảm biến lực dầm chịu cắt Laumas FTP3000 là load cell dạng shear beam thuộc dòng FTP của Laumas, được thiết kế để chuyển đổi tải trọng cơ học thành tín hiệu điện phục vụ các hệ thống cân và định lượng công nghiệp. Phiên bản FTP3000 có tải danh định 3000 kg, thân bằng thép không gỉ AISI 420, phù hợp tích hợp vào bồn, phễu, silo, bệ cân và nhiều kết cấu máy cần giám sát trọng lượng.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển hệ sinh thái gồm load cell, bộ hiển thị cân, weight transmitter, bộ số hóa, hộp nối và phụ kiện cơ khí phục vụ các hệ thống cân điện tử và tự động hóa công nghiệp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kiểu cảm biến	Dầm chịu cắt, shear beam
Tải trọng danh định	3000 kg
Vật liệu	Thép không gỉ AISI 420
Sai số tổng hợp	Tối đa ±0,02%
Cấp bảo vệ	IP68; IP69K theo yêu cầu đối với cấu hình phù hợp
Cấp chính xác	C3 theo OIML R 60

Ưu điểm và tính năng nổi bật của Laumas FTP3000

FTP3000 sử dụng kết cấu load cell dầm chịu cắt, trong đó biến dạng cơ học tại vùng đo được các strain gauge chuyển đổi thành sự thay đổi điện trở. Cấu trúc shear beam phù hợp với các hệ thống cân tải lớn cần cảm biến chắc chắn, dễ tích hợp vào kết cấu máy và có khả năng làm việc ổn định trong môi trường công nghiệp.

• Phù hợp cho cân bồn, cân phễu, cân silo, bệ cân và hệ thống định lượng công nghiệp.
• Thân bằng thép không gỉ AISI 420, thích hợp cho nhiều điều kiện lắp đặt công nghiệp.
• Cấp bảo vệ cao hỗ trợ làm việc tại khu vực có bụi và độ ẩm khi lắp đặt đúng kỹ thuật.
• Có thể sử dụng một cảm biến hoặc kết hợp nhiều load cell trong cùng một kết cấu cân.
• Tương thích với bộ hiển thị cân, weight transmitter, bộ số hóa và hộp nối load cell phù hợp.
• Có thể tích hợp dữ liệu trọng lượng vào PLC, HMI hoặc SCADA thông qua thiết bị điện tử cân.

Để bảo đảm hiệu quả đo, tải trọng 3000 kg phải được xét cùng tải thực tế, tải động, phân bố tải và hệ số an toàn của toàn hệ thống. Việc sử dụng bộ gá cơ khí phù hợp giúp tải truyền đúng phương, đồng thời hạn chế lực ngang, lệch tâm, mô-men xoắn, va đập và những tải ngoài ý muốn tác động lên cảm biến.

Chức năng, nguyên lý hoạt động và ứng dụng FTP3000

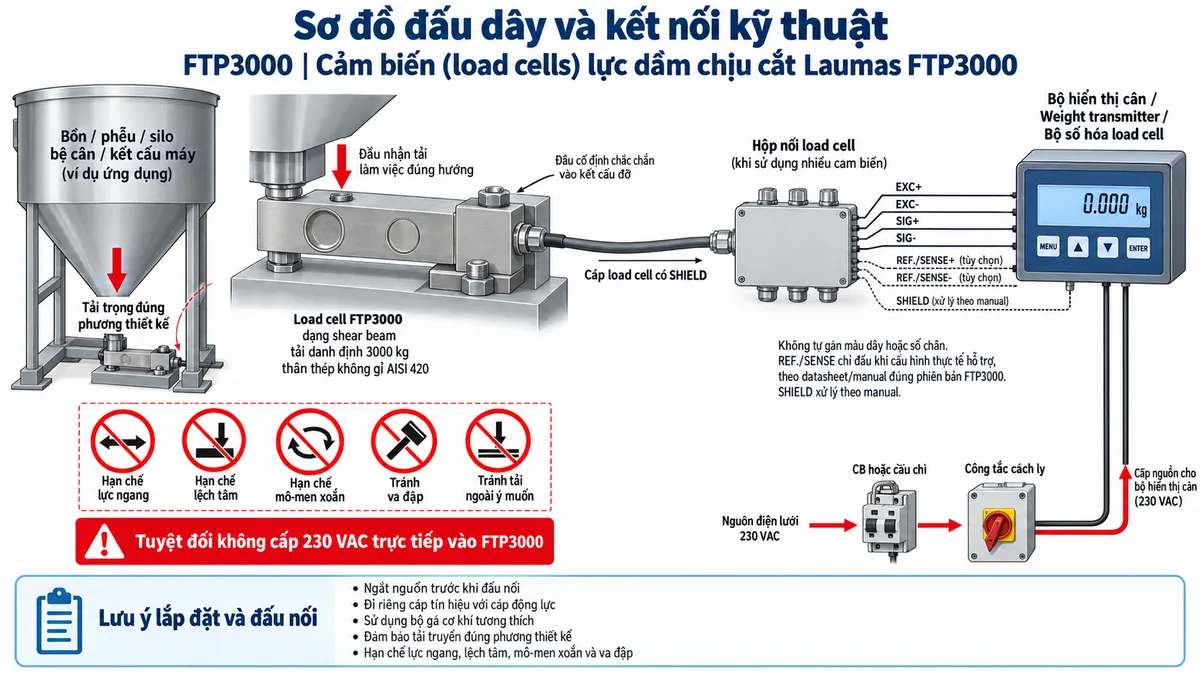

Đấu dây và kết nối trong hệ thống cân

Laumas FTP3000 là cảm biến strain gauge thụ động, hoạt động cùng bộ hiển thị cân, weight transmitter hoặc bộ số hóa tương thích. Thiết bị điện tử cân cấp điện áp kích thích cho cầu Wheatstone của load cell qua EXC+ và EXC-, đồng thời nhận tín hiệu vi sai qua SIG+ và SIG-. Nếu phiên bản cảm biến và thiết bị đọc sử dụng đường REF./SENSE, các dây này phải được đấu theo đúng datasheet và manual của cấu hình thực tế.

Trong hệ thống có nhiều cảm biến, các load cell thường được đưa về hộp nối trước khi tín hiệu được chuyển tới thiết bị xử lý trọng lượng. SHIELD của cáp cần được xử lý theo hướng dẫn kỹ thuật để hỗ trợ chống nhiễu. Không tự suy đoán màu dây, số chân hoặc sơ đồ terminal nếu chưa đối chiếu tài liệu đúng phiên bản FTP3000.

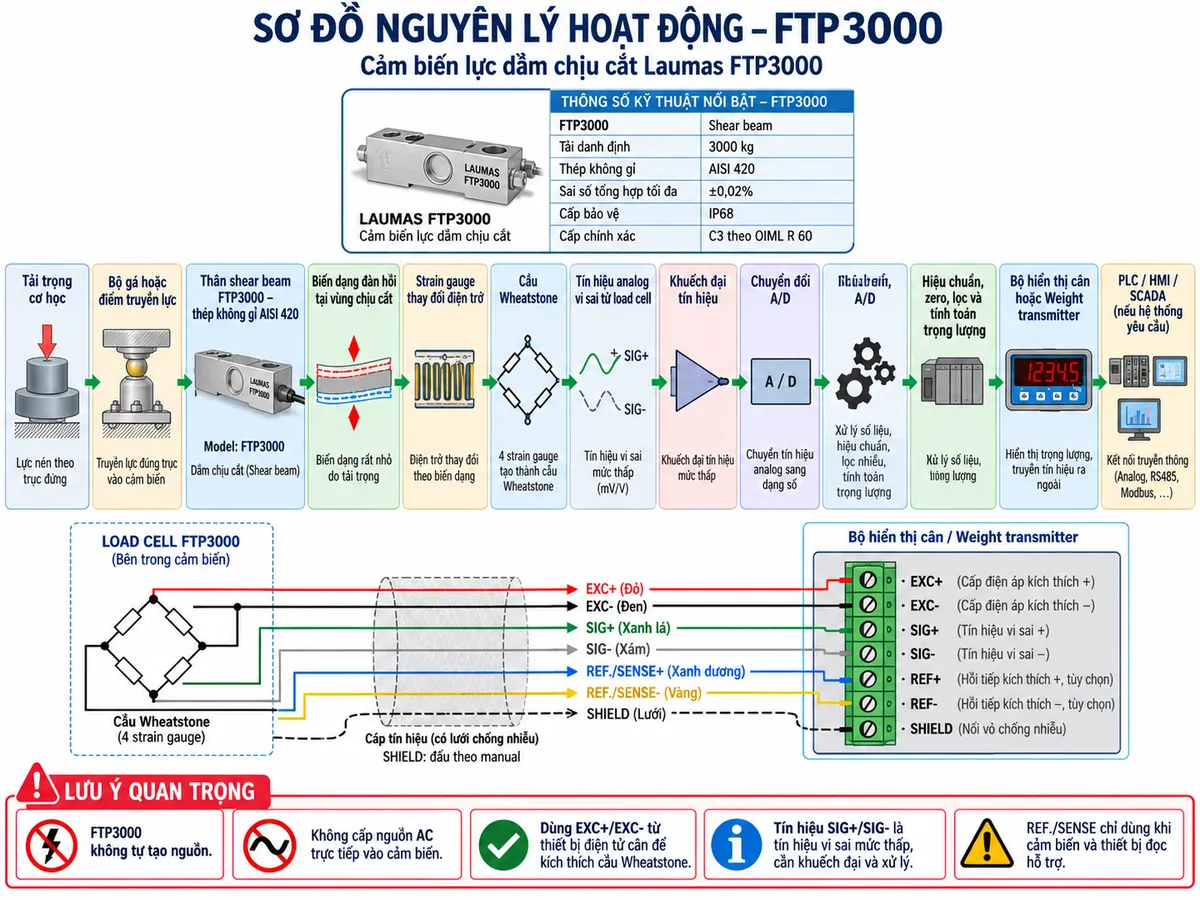

Nguyên lý chuyển đổi tải trọng thành tín hiệu cân

Khi tải trọng cơ học được truyền đúng hướng tới FTP3000, phần tử đàn hồi dạng shear beam xuất hiện biến dạng rất nhỏ tại vùng chịu cắt. Các strain gauge gắn trên phần tử đo thay đổi điện trở tương ứng với mức biến dạng. Chúng được bố trí trong cầu Wheatstone để tạo ra tín hiệu analog vi sai tỷ lệ với tải trọng tác động.

Bộ điện tử cân cung cấp điện áp kích thích cho cầu Wheatstone, nhận tín hiệu từ load cell rồi thực hiện khuếch đại, chuyển đổi A/D và xử lý số. Sau khi hiệu chuẩn, zero, lọc và tính toán, giá trị trọng lượng được hiển thị hoặc truyền tới hệ thống điều khiển của dây chuyền.

Ứng dụng của FTP3000

FTP3000 phù hợp với các hệ thống cân bồn, cân phễu và cân silo, bệ cân công nghiệp, máy trộn, hệ thống cấp liệu, cân nguyên liệu và các thiết bị cần theo dõi trọng lượng trong dây chuyền sản xuất. Nhiều cảm biến có thể được bố trí tại các điểm đỡ của cùng một kết cấu khi thiết kế hệ thống yêu cầu.

Trong hệ thống tự động hóa, tín hiệu FTP3000 có thể được xử lý bởi weight transmitter hoặc bộ số hóa rồi cung cấp dữ liệu cho PLC, HMI hoặc SCADA. Độ chính xác của hệ thống hoàn chỉnh phụ thuộc không chỉ vào load cell mà còn vào bộ gá, kết cấu cơ khí, phân bố tải, đấu nối, chống nhiễu và quy trình hiệu chuẩn.

Cam kết và nơi mua Laumas FTP3000 chính hãng

Khi lựa chọn FTP3000 chính hãng, cần xác định đúng tải trọng làm việc, số lượng cảm biến, kiểu bộ gá, hộp nối và thiết bị xử lý tín hiệu đi kèm. thietbicodien hỗ trợ tư vấn lựa chọn load cell Laumas và cấu hình thiết bị phù hợp cho từng hệ thống cân công nghiệp.

Quý khách cần mua Laumas FTP3000, nhận báo giá hoặc hỗ trợ lựa chọn thiết bị có thể liên hệ trực tiếp thietbicodien để được tư vấn sản phẩm chính hãng và giải pháp phù hợp.

Câu hỏi thường gặp (FAQ)

FTP3000 là loại load cell gì?

FTP3000 là load cell dạng dầm chịu cắt shear beam thuộc dòng FTP của Laumas, dùng để chuyển đổi tải trọng cơ học thành tín hiệu điện cho hệ thống cân.

FTP3000 có tải trọng danh định bao nhiêu?

FTP3000 có tải trọng danh định 3000 kg và thuộc nhóm shear beam của dòng FTP.

FTP3000 được chế tạo bằng vật liệu gì?

Phần tử cảm biến sử dụng thép không gỉ AISI 420, phù hợp với yêu cầu cơ học và điều kiện làm việc của nhiều hệ thống cân công nghiệp.

FTP3000 phù hợp với ứng dụng nào?

Sản phẩm phù hợp cho cân bồn, silo, phễu, bệ cân, máy trộn, hệ thống định lượng và nhiều kết cấu máy cần đo hoặc giám sát trọng lượng.

Có thể kết hợp nhiều FTP3000 trong cùng một hệ thống không?

Có. Nhiều cảm biến có thể được bố trí tại các điểm đỡ của kết cấu cân và kết nối thông qua hộp nối trước khi tín hiệu được đưa về bộ hiển thị hoặc weight transmitter.

Có được cấp 230 VAC trực tiếp vào FTP3000 không?

Không. FTP3000 nhận điện áp kích thích từ thiết bị điện tử cân. Điện lưới chỉ được cấp cho bộ hiển thị, transmitter hoặc thiết bị xử lý có nguồn vào phù hợp và phải được bảo vệ, cách ly theo thiết kế hệ thống.

Khi lắp FTP3000 cần lưu ý điều gì?

Cần truyền tải đúng phương thiết kế, sử dụng bộ gá tương thích, cố định cơ khí chắc chắn và hạn chế lực ngang, tải lệch tâm, mô-men xoắn, va đập hoặc tải ngoài ý muốn. Cáp tín hiệu cũng nên được đi riêng với cáp động lực để giảm ảnh hưởng của nhiễu điện.
