1. FTK300 | Cảm biến lực dầm chịu uốn Laumas FTK300

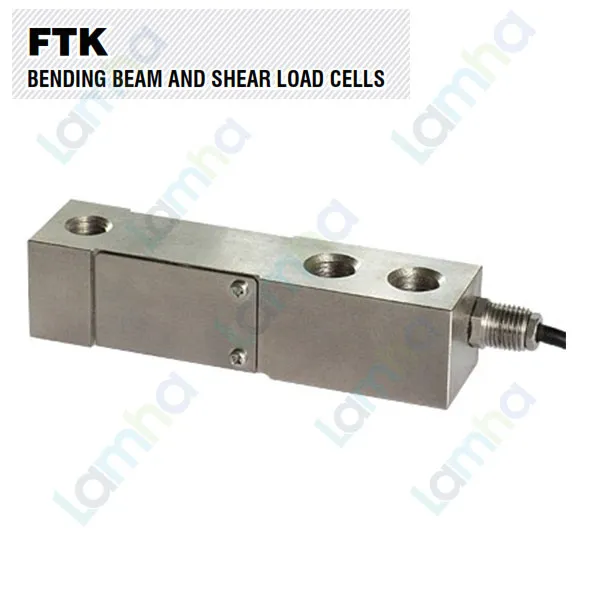

FTK300 là cảm biến tải trọng 300 kg thuộc dòng FTK của Laumas, sử dụng kết cấu bending beam - dầm chịu uốn. Model này được thiết kế cho các hệ thống cân và định lượng công nghiệp cần đo tải nhỏ đến trung bình, chẳng hạn cân bồn, phễu, bệ cân, máy đóng gói hoặc các cụm cân tích hợp trong dây chuyền tự động.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân công nghiệp từ năm 1984, chuyên phát triển load cell, bộ gá cơ khí, bộ hiển thị cân, weight transmitter, bộ số hóa và các thành phần phục vụ hệ thống cân tự động. Dòng FTK bao gồm các phiên bản bending beam ở dải tải thấp và shear beam ở dải tải cao hơn; FTK300 300 kg thuộc nhóm bending beam.

Đặc tính kỹ thuật tiêu biểu

Đặc tính	Thông tin
Tải trọng danh định	300 kg
Nguyên lý kết cấu	Bending beam - dầm chịu uốn
Vật liệu thân	Thép AISI 4340 mạ niken
Sai số tổng hợp	Tối đa ±0,02%
Cấp bảo vệ của phiên bản bending beam	IP67
Cấp chính xác công bố cho dòng FTK	C3 theo OIML R 60

2. Ưu điểm / tính năng nổi bật của Laumas FTK300

Load cell FTK300 có thiết kế dầm chịu uốn gọn, phù hợp để tích hợp trực tiếp vào nhiều kết cấu cân công nghiệp. Khi được cố định và truyền tải đúng hướng, cảm biến chuyển biến dạng cơ học rất nhỏ của dầm thành tín hiệu điện để thiết bị cân xử lý.

• Cảm biến bending beam 300 kg phù hợp cho cân bồn, phễu, bệ cân và hệ thống định lượng.
• Thân bằng thép AISI 4340 mạ niken, đáp ứng yêu cầu cơ khí của nhiều môi trường sản xuất công nghiệp.
• Sai số tổng hợp thấp, hỗ trợ khả năng đo ổn định khi kết cấu cân được thiết kế và hiệu chuẩn đúng kỹ thuật.
• Cấp bảo vệ IP67 cho phiên bản bending beam giúp hạn chế ảnh hưởng của bụi và nước trong điều kiện lắp đặt phù hợp.
• Có thể sử dụng độc lập hoặc kết hợp nhiều load cell thông qua hộp nối để cân bồn, phễu hoặc kết cấu nhiều điểm đỡ.
• Dễ tích hợp với bộ hiển thị cân, weight transmitter hoặc bộ số hóa để đưa dữ liệu trọng lượng vào PLC, HMI hoặc SCADA.

3. Chức năng, nguyên lý hoạt động và ứng dụng FTK300

Chức năng của FTK300 trong hệ thống cân

Cảm biến tải trọng Laumas FTK300 có chức năng chuyển đổi tải trọng cơ học thành tín hiệu điện tỷ lệ với lực tác động. Trong ứng dụng điển hình, một phía của load cell được cố định chắc chắn vào kết cấu đỡ, còn tải được truyền tới vùng nhận lực ở phía còn lại theo đúng phương thiết kế.

Khi sử dụng trong hệ thống nhiều cảm biến, các FTK300 có thể được kết nối về hộp nối load cell trước khi tín hiệu được đưa tới bộ hiển thị cân, weight transmitter hoặc bộ số hóa. Thiết bị điện tử cân thực hiện cấp kích thích cho cầu đo, tiếp nhận tín hiệu từ cảm biến và chuyển đổi tín hiệu thành giá trị trọng lượng.

Nguyên lý hoạt động

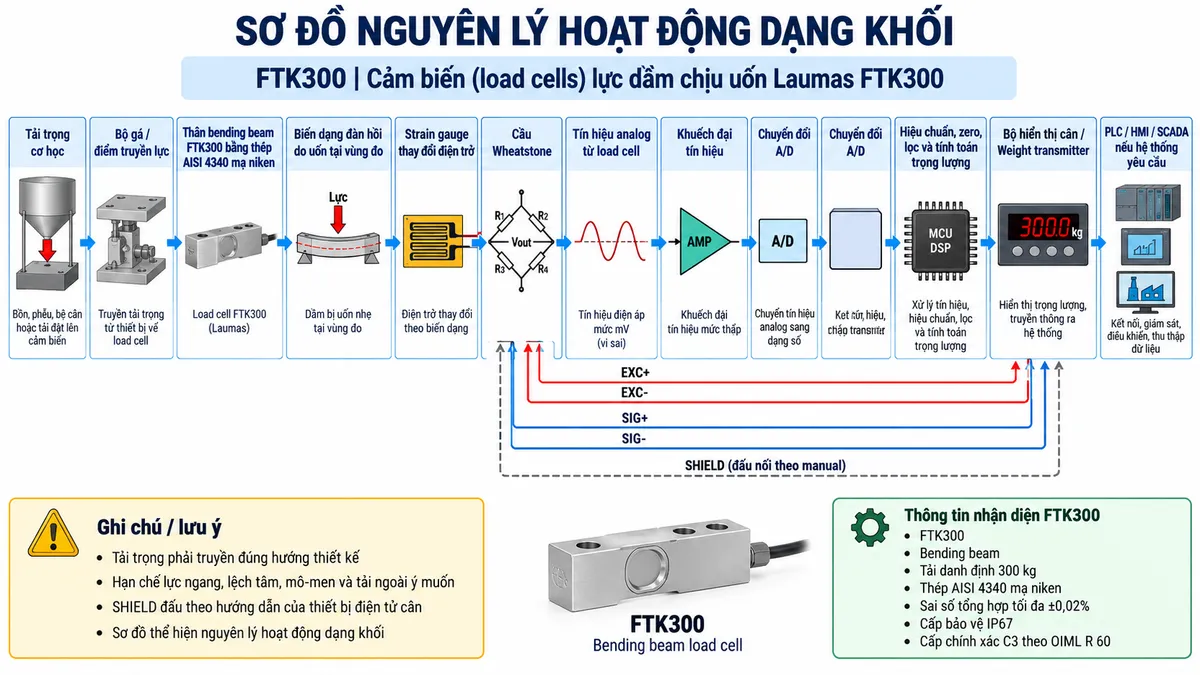

Load cell dầm chịu uốn hoạt động dựa trên biến dạng đàn hồi có kiểm soát của phần tử dầm. Khi tải trọng tác động vào đầu nhận lực của FTK300, dầm xuất hiện độ uốn rất nhỏ tại vùng đo. Các strain gauge gắn trên phần tử đàn hồi thay đổi điện trở tương ứng với mức biến dạng.

Các strain gauge được bố trí thành cầu Wheatstone. Thiết bị điện tử cân cấp điện áp kích thích tới cầu đo qua EXC+/EXC- và tiếp nhận tín hiệu vi sai qua SIG+/SIG-. Tín hiệu analog mức thấp sau đó được khuếch đại, chuyển đổi A/D, hiệu chuẩn, zero, lọc và tính toán thành giá trị trọng lượng.

Kết quả cân có thể được hiển thị trực tiếp trên bộ chỉ thị hoặc được weight transmitter, bộ số hóa hay bộ điều khiển cân truyền tới hệ thống tự động hóa. Nhờ đó FTK300 có thể sử dụng trong cả hệ thống cân độc lập lẫn dây chuyền sản xuất có PLC và HMI.

Ứng dụng điển hình

Với tải trọng danh định 300 kg, FTK300 phù hợp cho nhiều hệ thống cân và định lượng trong sản xuất công nghiệp.

• Cân bồn và thùng chứa nguyên liệu.
• Cân phễu cấp liệu hoặc phễu định lượng.
• Bệ cân và cụm cân tích hợp trong máy.
• Máy đóng gói, chiết rót và định lượng theo khối lượng.
• Hệ thống cân nhiều load cell sử dụng hộp nối tín hiệu.
• Dây chuyền tự động cần truyền dữ liệu trọng lượng tới PLC, HMI hoặc hệ thống giám sát.

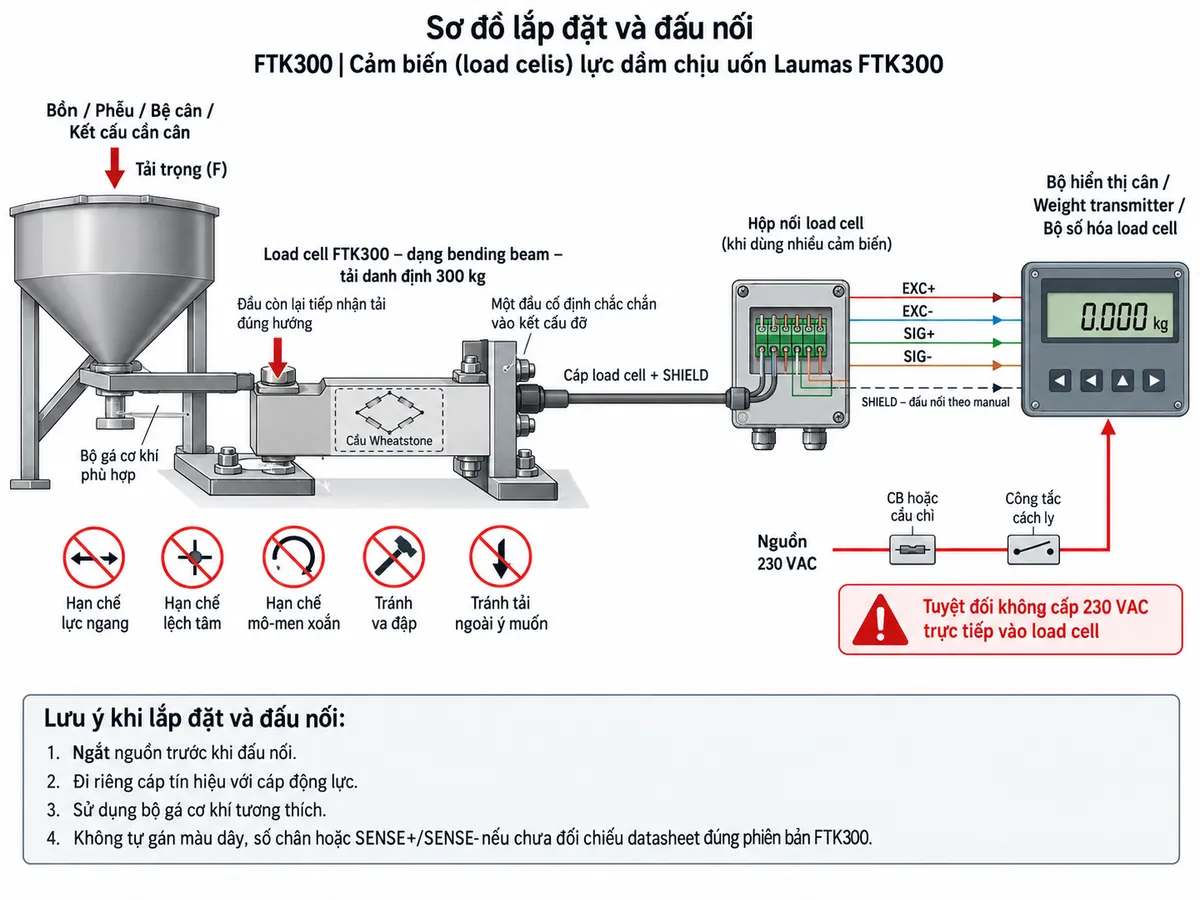

Lưu ý khi lắp đặt FTK300

Độ chính xác của FTK300 phụ thuộc đáng kể vào thiết kế cơ khí. Bề mặt cố định load cell cần đủ cứng và ổn định, đồng thời tải phải truyền vào đầu nhận lực theo đúng hướng. Cần hạn chế lực ngang, mô-men xoắn, tải lệch tâm, va đập và các liên kết cơ khí làm cản trở biến dạng tự nhiên của dầm.

Cáp tín hiệu nên được tách khỏi cáp motor, biến tần và dây động lực để giảm nhiễu điện từ. Không nên tự suy đoán màu dây hoặc sơ đồ chân khi chưa đối chiếu đúng tài liệu của FTK300. SHIELD cần được xử lý theo hướng dẫn của thiết bị điện tử cân, và nguồn của bộ hiển thị hoặc transmitter phải được cô lập trước khi đấu nối hoặc bảo trì.

4. Cam kết & nơi mua Laumas FTK300 chính hãng

Khi lựa chọn Laumas FTK300 chính hãng, khách hàng nên tính toán đồng thời tải tĩnh, tải động, phân bố tải, số lượng cảm biến, kiểu bộ gá, hộp nối và thiết bị xử lý tín hiệu. Lựa chọn đúng cấu hình ngay từ đầu giúp hệ thống cân hoạt động ổn định và thuận lợi cho quá trình hiệu chuẩn, vận hành và bảo trì.

Khách hàng cần mua load cell FTK300 300 kg hoặc các thiết bị cân Laumas tương thích có thể liên hệ trực tiếp thietbicodien để được tư vấn đúng cấu hình, kiểm tra sản phẩm chính hãng và nhận báo giá phù hợp với ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

FTK300 là loại load cell gì?

FTK300 là cảm biến tải trọng thuộc dòng FTK của Laumas, sử dụng kết cấu bending beam hay dầm chịu uốn và có tải trọng danh định 300 kg.

FTK300 có phải load cell shear beam không?

Không. Trong dòng FTK, các phiên bản 75 kg, 150 kg và 300 kg thuộc nhóm bending beam. Các mức tải cao hơn của dòng sản phẩm sử dụng kết cấu shear beam.

FTK300 được chế tạo bằng vật liệu gì?

Thân FTK300 sử dụng thép AISI 4340 mạ niken, phù hợp cho nhiều kết cấu cân trong môi trường công nghiệp khi cảm biến được lắp và bảo vệ đúng yêu cầu.

FTK300 có cấp bảo vệ nào?

Phiên bản bending beam của dòng FTK có cấp bảo vệ IP67. Khi sử dụng thực tế vẫn cần bảo vệ tốt đầu cáp, hộp nối và khu vực đấu dây khỏi nước, hóa chất và tác động cơ học.

FTK300 hoạt động như thế nào?

Khi tải tác động lên dầm, phần tử đàn hồi biến dạng rất nhỏ. Strain gauge thay đổi điện trở, cầu Wheatstone tạo tín hiệu điện tương ứng và thiết bị điện tử cân xử lý tín hiệu để tính ra trọng lượng.

Có thể sử dụng FTK300 để cân bồn hoặc phễu không?

Có. Load cell bending beam FTK300 phù hợp với cân bồn, phễu và nhiều kết cấu cân tải nhỏ đến trung bình nếu số lượng cảm biến, bộ gá và tải thực tế được tính toán phù hợp.

Có thể kết nối FTK300 trực tiếp với PLC không?

Thông thường FTK300 được kết nối trước với weight transmitter, bộ số hóa hoặc bộ điều khiển cân. Thiết bị này cấp kích thích cho load cell, thu nhận và xử lý tín hiệu rồi cung cấp dữ liệu phù hợp cho PLC.

Khi dùng nhiều FTK300 có cần hộp nối không?

Trong hệ thống nhiều điểm đỡ, hộp nối load cell thường được sử dụng để tập trung tín hiệu các cảm biến trước khi đưa về thiết bị cân. Việc cân chỉnh và cấu hình phải phù hợp với thiết kế của hệ thống.
