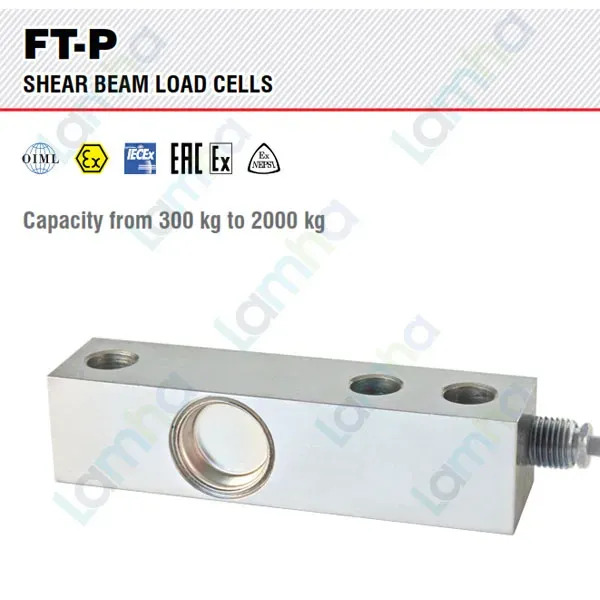

FT-P2000 | Cảm biến lực dầm chịu cắt Laumas FT-P2000 là load cell kiểu shear beam được thiết kế cho các hệ thống cân công nghiệp cần độ chính xác, độ ổn định và khả năng làm việc bền bỉ trong môi trường sản xuất. Sản phẩm thuộc dòng FT-P của Laumas, thương hiệu Italia chuyên về cảm biến tải, bộ hiển thị cân, weight transmitter và các giải pháp đo lường trọng lượng công nghiệp.

Model FT-P2000 có tải trọng định mức 2000 kg, thân bằng thép không gỉ 17-4 PH và sử dụng nguyên lý strain gauge kết hợp cầu Wheatstone để chuyển đổi biến dạng cơ học thành tín hiệu điện mV/V. Thiết kế phù hợp cho cân bồn, cân phễu, cân bàn, hệ thống định lượng và nhiều ứng dụng đo tải trong dây chuyền tự động hóa.

Ưu điểm và tính năng nổi bật của Laumas FT-P2000

Điểm nổi bật của FT-P2000 nằm ở kết cấu chắc chắn, khả năng bảo vệ cao và đặc tính đo phù hợp cho các hệ thống cân công nghiệp. Cảm biến có thể phối hợp với các bộ gá chuyên dụng để truyền lực đúng phương và hạn chế ảnh hưởng của các sai lệch cơ khí lên kết quả cân.

• Cảm biến lực dầm chịu cắt phù hợp cho nhiều kết cấu cân bồn, phễu, bàn cân và máy định lượng.
• Thân cảm biến sử dụng thép không gỉ 17-4 PH, mang lại độ bền cơ học và khả năng chống ăn mòn tốt.
• Đạt cấp chính xác C3 theo OIML R60, đáp ứng yêu cầu của nhiều hệ thống cân cần độ chính xác cao.
• Kết cấu bảo vệ IP68 giúp cảm biến thích hợp với môi trường công nghiệp có bụi và độ ẩm; IP69K có thể được cung cấp theo yêu cầu của dòng sản phẩm.
• Tín hiệu ngõ ra dạng mV/V tương thích với bộ hiển thị cân, weight transmitter và bộ số hóa load cell phù hợp.
• Cáp 6 lõi cho phép sử dụng các đường EXC, SIG và REF./SENSE, thuận lợi cho việc bù ảnh hưởng sụt áp trên đường cáp khi thiết bị đọc hỗ trợ.
• Có thể kết hợp với bộ gá thích hợp như dòng TF2000 để hỗ trợ ứng dụng cân bồn, cân phễu và cân platform.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải trọng định mức	2000 kg
Vật liệu	Thép không gỉ 17-4 PH
Cấp chính xác theo OIML R60	C3, 3000 khoảng kiểm định
Khoảng kiểm định tối thiểu	Emax / 10000
Sai số kết hợp	≤ ±0,02%
Cấp bảo vệ	IP68
Tín hiệu đầu ra định mức	2 mV/V ±0,4%
Điện trở đầu vào	385 Ω ±10 Ω
Điện trở đầu ra	350 Ω ±3 Ω
Điện trở cách điện	>5000 MΩ
Điện áp kích thích tối đa không gây hư hỏng	15 V
Dải nhiệt độ bù	-10 °C đến +40 °C
Dải nhiệt độ làm việc	-20 °C đến +70 °C
Quá tải an toàn	150% toàn thang
Quá tải giới hạn	200% toàn thang
Độ võng tại tải định mức	0,4 mm
Chiều dài cáp	5 m
Đường kính cáp	5 mm
Cấu hình lõi cáp	6 × 0,25 mm²

Chức năng, nguyên lý hoạt động và ứng dụng của FT-P2000

Sơ đồ đấu dây và kết nối

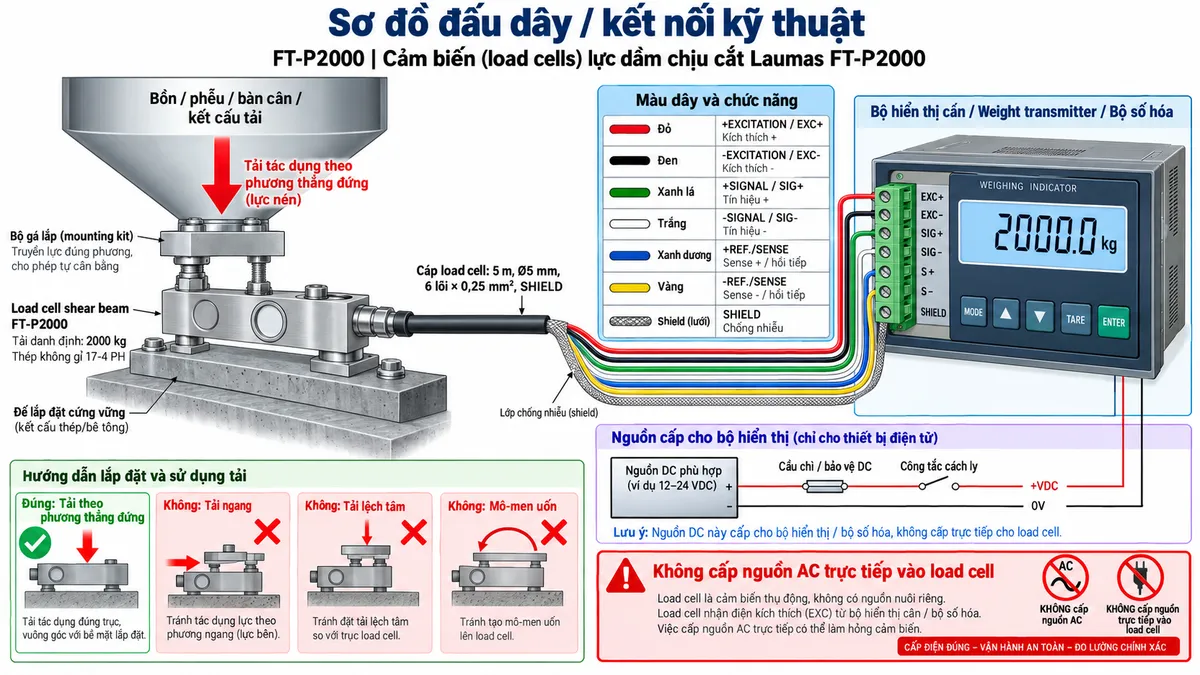

FT-P2000 là cảm biến strain gauge thụ động và được kết nối với bộ điện tử cân thông qua các đường kích thích, tín hiệu và sense. Theo cấu hình điện của dòng FT-P, +SIGNAL sử dụng dây xanh lá, -SIGNAL dây trắng, +EXCITATION dây đỏ, -EXCITATION dây đen, +REF./SENSE dây xanh dương và -REF./SENSE dây vàng; cáp còn có SHIELD để hỗ trợ chống nhiễu điện từ.

EXC+ và EXC- được bộ hiển thị cân hoặc weight transmitter cấp tới cầu đo trong load cell. SIG+ và SIG- mang tín hiệu điện vi sai trở về thiết bị xử lý. Hai đường REF./SENSE có chức năng phản hồi điện áp kích thích tại đầu cảm biến để thiết bị tương thích có thể bù ảnh hưởng sụt áp trên dây dẫn. Nguồn vận hành của hệ thống phải cấp cho bộ điện tử cân qua thiết bị bảo vệ và cách ly phù hợp; không cấp nguồn AC trực tiếp vào load cell.

Nguyên lý hoạt động

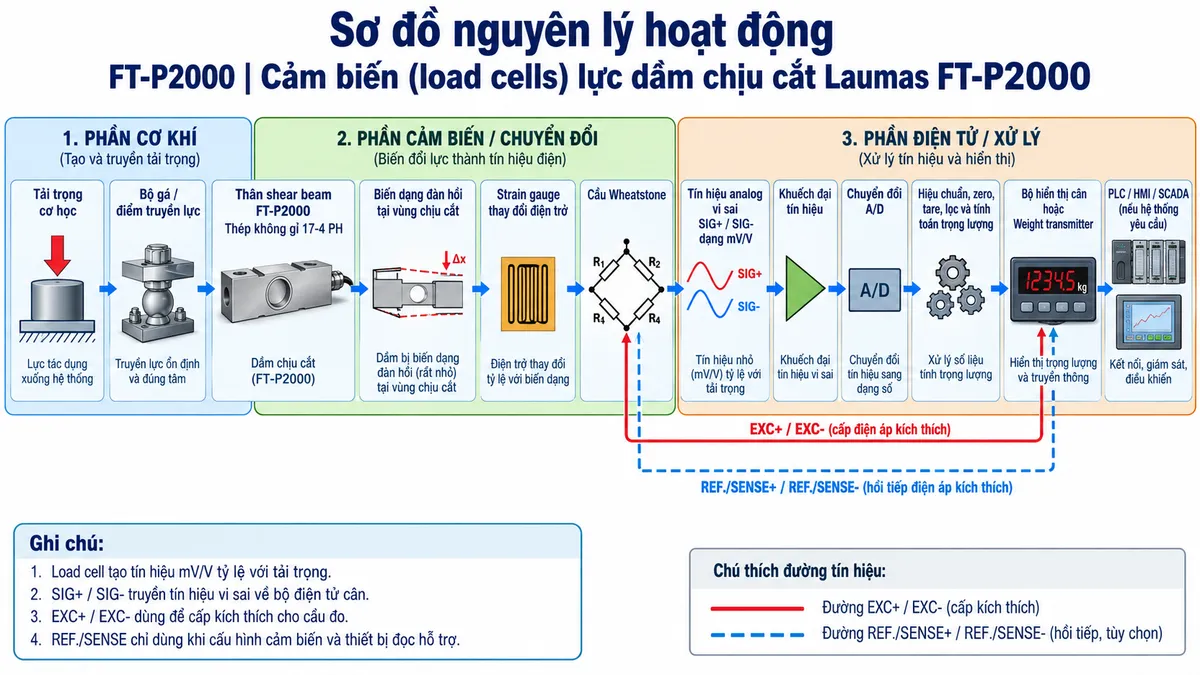

Khi tải trọng cơ học tác động qua bộ gá lên dầm chịu cắt FT-P2000, phần tử đàn hồi bằng thép không gỉ 17-4 PH biến dạng một lượng rất nhỏ tại vùng đo. Các strain gauge gắn trên thân cảm biến thay đổi điện trở tương ứng với biến dạng và được tổ chức thành cầu Wheatstone.

Bộ điện tử cân cấp điện áp kích thích qua EXC+ và EXC-. Khi chưa có tải, cầu Wheatstone ở trạng thái cân bằng theo đặc tính của cảm biến. Khi tải thay đổi, sự biến dạng làm các strain gauge thay đổi điện trở và tạo ra chênh lệch điện áp trên SIG+ và SIG-. Tín hiệu analog mV/V này được đưa về bộ hiển thị cân, weight transmitter hoặc bộ số hóa để khuếch đại, chuyển đổi A/D, hiệu chuẩn, lọc, thực hiện zero/tare và tính toán thành giá trị trọng lượng.

Với hệ thống có hỗ trợ đường sense, REF./SENSE+ và REF./SENSE- phản hồi điện áp kích thích thực tế tại cảm biến để thiết bị điện tử có thể bù ảnh hưởng của điện trở dây dẫn. Sau khi xử lý, dữ liệu trọng lượng có thể được hiển thị tại chỗ hoặc truyền tới PLC, HMI và SCADA thông qua giao diện của thiết bị điện tử cân được lựa chọn.

Ứng dụng của FT-P2000 trong hệ thống cân

Laumas FT-P2000 phù hợp cho cân bồn, cân phễu, cân bàn và hệ thống định lượng có tải trọng nằm trong phạm vi thiết kế của hệ thống. Cảm biến cũng có thể được tích hợp vào máy đóng gói, dây chuyền phối trộn nguyên liệu, hệ thống kiểm soát khối lượng và các thiết bị tự động hóa cần thu nhận tín hiệu trọng lượng liên tục.

Trong ứng dụng nhiều load cell, các cảm biến có thể được đưa về hộp nối phù hợp trước khi kết nối với bộ điện tử cân. Việc lựa chọn số lượng cảm biến, tải trọng từng cảm biến và kết cấu cơ khí phải dựa trên tổng tải, phân bố tải, trọng lượng bản thân của kết cấu và hệ số an toàn của hệ thống.

Lưu ý khi lắp đặt

Để khai thác đúng độ chính xác của FT-P2000, tải trọng cần truyền tới cảm biến theo hướng thiết kế và bề mặt gá phải đủ cứng. Bộ gá cần hạn chế lực ngang, tải lệch tâm và mô-men uốn không mong muốn. Các vít cố định cảm biến phải được lắp và siết theo đúng yêu cầu kỹ thuật của nhà sản xuất.

Cáp load cell nên đi tách khỏi cáp động lực, biến tần, động cơ và các nguồn nhiễu điện từ mạnh. SHIELD cần được xử lý theo hướng dẫn đấu nối của hệ thống cân. Sau khi hoàn tất phần cơ khí và điện, hệ thống cần được zero và hiệu chuẩn bằng quy trình phù hợp trước khi đưa vào vận hành chính thức.
