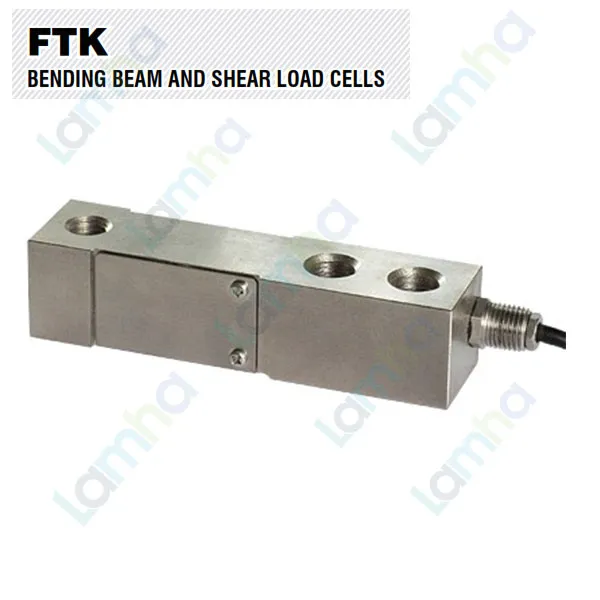

FTK5000 | Cảm biến lực dầm chịu cắt Laumas FTK5000 là cảm biến tải trọng dạng shear beam thuộc dòng FTK của Laumas, được thiết kế cho các hệ thống cân công nghiệp cần đo tải lớn với độ ổn định cao. Model FTK5000 có tải trọng danh định 5000 kg, sử dụng phần tử đàn hồi bằng thép AISI 4340 mạ niken và phù hợp để tích hợp vào bồn, phễu, silo, máy trộn, bệ cân cùng nhiều kết cấu cân công nghiệp khác.

Laumas là thương hiệu chuyên về hệ thống cân và định lượng công nghiệp có lịch sử hoạt động từ năm 1984 tại khu vực Parma, Italia. Hãng phát triển hệ sinh thái gồm load cell, bộ hiển thị cân, weight transmitter, bộ số hóa, phụ kiện và bộ gá cơ khí phục vụ các giải pháp cân tự động trong nhà máy.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại cảm biến	Dầm chịu cắt, shear beam
Tải trọng danh định	5000 kg
Vật liệu	Thép AISI 4340 mạ niken
Sai số tổng hợp	Tối đa ±0,02%
Cấp bảo vệ	IP68
Cấp chính xác	C3 theo OIML R60

Ưu điểm và tính năng nổi bật của FTK5000

Điểm nổi bật của FTK5000 là kết cấu load cell dầm chịu cắt 5000 kg, thích hợp cho các hệ thống cân tải lớn trong môi trường công nghiệp. Thiết kế shear beam cho phép phần tử đàn hồi biến dạng có kiểm soát dưới tác dụng của tải, từ đó tạo ra tín hiệu điện tỷ lệ với lực tác động.

• Kết cấu dầm chịu cắt phù hợp cho các ứng dụng cân bồn, cân phễu, cân silo và cân trên kết cấu máy.
• Thân thép AISI 4340 mạ niken tăng độ bền cơ học và khả năng làm việc trong môi trường công nghiệp.
• Cấp bảo vệ IP68 hỗ trợ cảm biến làm việc trong những vị trí có bụi và độ ẩm cao khi lắp đặt đúng kỹ thuật.
• Sai số tổng hợp thấp, đáp ứng yêu cầu của các hệ thống cân cần độ ổn định và khả năng lặp lại tốt.
• Cấp chính xác C3 theo OIML R60 phù hợp cho nhiều ứng dụng cân công nghiệp và đo lường trọng lượng.
• Có thể kết hợp với bộ gá chuyên dụng, hộp nối load cell, bộ hiển thị cân, transmitter hoặc bộ số hóa để hình thành hệ thống cân hoàn chỉnh.

Trong quá trình lắp đặt, cần bảo đảm lực tác động lên cảm biến đúng phương thiết kế, hạn chế tải ngang, lệch tâm, mô-men xoắn, rung động quá mức và các tải ngoài ý muốn. Việc lựa chọn bộ gá phù hợp giúp bảo vệ cảm biến lực shear beam đồng thời cải thiện độ chính xác của toàn hệ thống.

Chức năng, nguyên lý hoạt động và ứng dụng

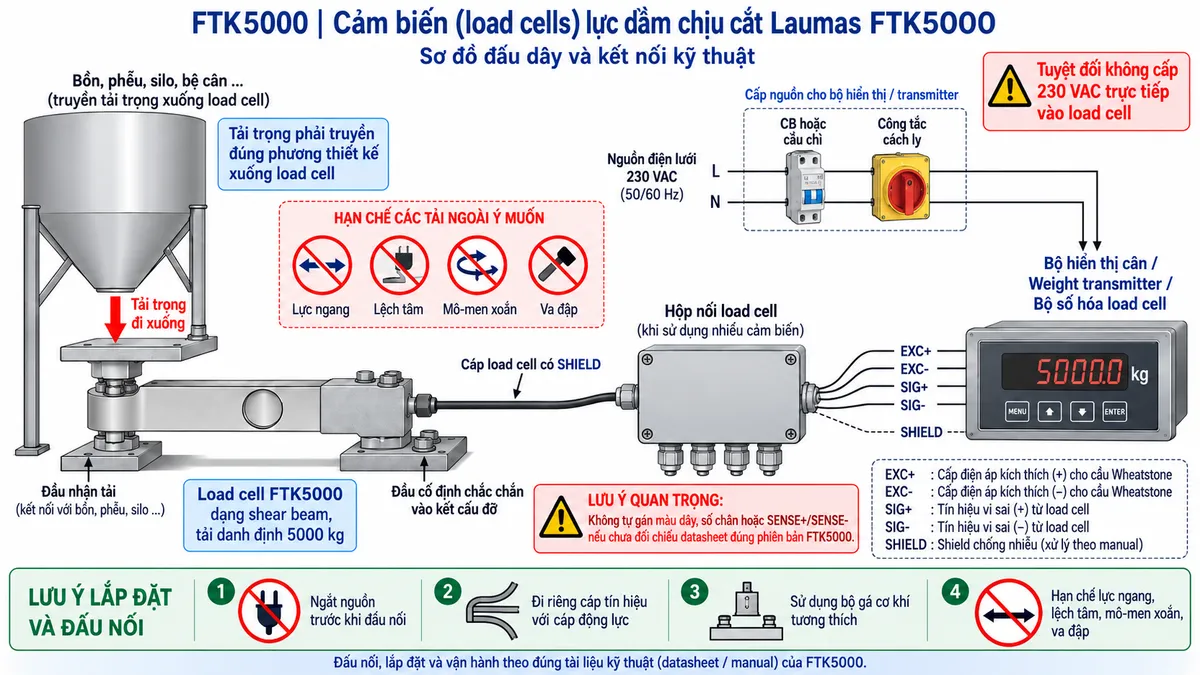

Kết nối FTK5000 trong hệ thống cân

FTK5000 là cảm biến strain gauge thụ động, vì vậy load cell không được cấp trực tiếp điện lưới. Bộ hiển thị cân, weight transmitter hoặc bộ số hóa sẽ cung cấp điện áp kích thích qua EXC+ và EXC-, đồng thời nhận tín hiệu vi sai từ SIG+ và SIG-. Dây SHIELD của cáp cảm biến cần được xử lý theo hướng dẫn đấu nối của thiết bị và tài liệu kỹ thuật tương ứng.

Khi hệ thống sử dụng nhiều load cell, các cảm biến thường được đưa về hộp nối trước khi tín hiệu tổng hợp được chuyển đến thiết bị xử lý trọng lượng. Nguồn điện dành cho bộ hiển thị hoặc transmitter phải đi qua thiết bị bảo vệ và cách ly phù hợp; tuyệt đối không cấp điện áp lưới trực tiếp vào FTK5000.

Nguyên lý chuyển đổi tải trọng thành tín hiệu cân

Khi tải cơ học tác động đúng hướng lên Laumas FTK5000, phần tử đàn hồi của dầm shear beam xuất hiện biến dạng rất nhỏ tại vùng đo. Các strain gauge gắn trên phần tử đàn hồi thay đổi điện trở theo mức biến dạng và được bố trí thành cầu Wheatstone để tạo ra tín hiệu điện vi sai tỷ lệ với tải trọng.

Thiết bị điện tử cân cấp điện áp kích thích cho cầu Wheatstone, thu nhận tín hiệu từ load cell rồi thực hiện khuếch đại, chuyển đổi A/D, hiệu chuẩn, lọc, zero, tare và tính toán giá trị trọng lượng. Kết quả có thể hiển thị trực tiếp hoặc được truyền tới PLC, HMI hay SCADA thông qua bộ transmitter hoặc bộ số hóa phù hợp.

Ứng dụng tiêu biểu

Nhờ tải trọng lớn và kết cấu dầm chịu cắt, FTK5000 phù hợp cho cân silo, cân bồn và cân phễu công nghiệp, máy trộn, hệ thống định lượng, bệ cân, cân nguyên liệu và các kết cấu máy cần giám sát trọng lượng. Cảm biến có thể sử dụng độc lập hoặc kết hợp nhiều load cell trong cùng một hệ thống tùy theo thiết kế cơ khí và tải trọng của ứng dụng.

Để đạt kết quả đo ổn định, cần lựa chọn đúng số lượng cảm biến, tải trọng thiết kế, bộ gá, hộp nối và thiết bị xử lý tín hiệu; đồng thời bố trí cơ khí sao cho tải được phân bố hợp lý và không truyền lực ngoài ý muốn vào load cell.

Cam kết và nơi mua FTK5000 chính hãng

Khi lựa chọn FTK5000 chính hãng, khách hàng nên đối chiếu chính xác model, tải trọng, điều kiện lắp đặt, thiết bị đọc và phụ kiện cơ khí để bảo đảm hệ thống cân hoạt động đúng yêu cầu. thietbicodien cung cấp sản phẩm Laumas cùng dịch vụ tư vấn lựa chọn load cell, bộ gá và thiết bị điện tử cân phù hợp cho từng ứng dụng.

Quý khách có nhu cầu mua FTK5000, nhận báo giá hoặc tư vấn kỹ thuật có thể liên hệ trực tiếp thietbicodien để được hỗ trợ lựa chọn cấu hình phù hợp cho hệ thống cân công nghiệp.

Câu hỏi thường gặp (FAQ)

FTK5000 là loại load cell gì?

FTK5000 là load cell dạng shear beam, tức cảm biến lực dầm chịu cắt, thuộc dòng FTK của Laumas và có tải trọng danh định 5000 kg.

FTK5000 thường dùng để cân những hệ thống nào?

Sản phẩm phù hợp với bồn, silo, phễu, máy trộn, bệ cân, hệ thống định lượng và nhiều kết cấu cân công nghiệp có tải lớn.

FTK5000 có thể sử dụng nhiều cảm biến trong cùng một hệ thống không?

Có. Nhiều FTK5000 có thể được bố trí dưới cùng một kết cấu cân và kết nối qua hộp nối load cell trước khi đưa tín hiệu tới bộ hiển thị hoặc transmitter, với điều kiện thiết kế cơ khí và điện được tính toán phù hợp.

Có được cấp 230 VAC trực tiếp vào FTK5000 không?

Không. FTK5000 là load cell strain gauge và nhận điện áp kích thích từ thiết bị điện tử cân qua đường EXC+/EXC-. Điện lưới chỉ được cấp cho bộ hiển thị, transmitter hoặc thiết bị xử lý có nguồn vào tương ứng.

Khi lắp FTK5000 cần lưu ý điều gì?

Cần truyền tải đúng phương, cố định cảm biến đúng kỹ thuật, sử dụng bộ gá tương thích và hạn chế lực ngang, lệch tâm, mô-men xoắn, va đập hoặc các tải ngoài thiết kế. Cáp tín hiệu cũng nên được đi riêng với cáp động lực để giảm nhiễu.

FTK5000 có phù hợp với môi trường công nghiệp có bụi và độ ẩm không?

FTK5000 có cấp bảo vệ IP68, phù hợp cho nhiều môi trường công nghiệp có bụi hoặc độ ẩm khi cảm biến, cáp, hộp nối và các điểm đấu nối được lắp đặt đúng yêu cầu kỹ thuật.
