FTP6000DOP | Cảm biến (load cells) lực dầm chịu cắt Laumas FTP6000DOP

FTP6000DOP | Cảm biến lực dầm chịu cắt Laumas FTP6000DOP

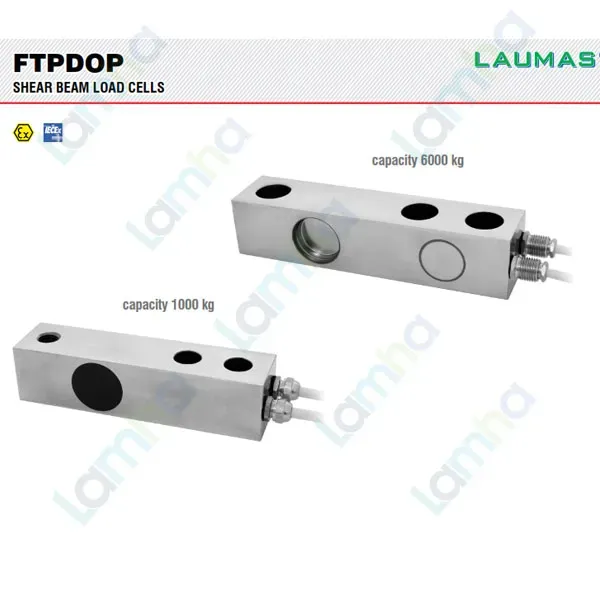

FTP6000DOP | Cảm biến lực dầm chịu cắt Laumas FTP6000DOP là load cell shear beam thuộc dòng FTP DOP của Laumas, được thiết kế cho các hệ thống cân công nghiệp cần hai đường tín hiệu phục vụ kiến trúc an toàn kép. Phiên bản FTP6000DOP có tải trọng danh định 6000 kg, thân thép không gỉ 17-4 PH và hai cáp đầu ra riêng, phù hợp với bồn, phễu, silo, bệ cân và các kết cấu cân tải lớn.

Laumas là thương hiệu Italia chuyên về cân và định lượng công nghiệp. Hãng phát triển load cell, bộ hiển thị cân, weight transmitter, bộ số hóa, hộp nối và phụ kiện cơ khí, tạo thành hệ sinh thái thiết bị phục vụ cân điện tử và tự động hóa trong nhà máy.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kiểu cảm biến	Dầm chịu cắt, shear beam
Tải trọng danh định	6000 kg
Vật liệu	Thép không gỉ 17-4 PH
Sai số tổng hợp	≤ ±0,03%
Cấp bảo vệ	IP68
Độ nhạy danh định	2 mV/V ±0,1%
Điện trở đầu vào	370 Ω ±10 Ω
Điện trở đầu ra	355 Ω ±5 Ω
Điện trở cách điện	>5000 MΩ
Điện áp kích thích tối đa không gây hư hỏng	15 V
Dải nhiệt độ làm việc	-20 °C đến +70 °C
Quá tải an toàn	150% tải toàn thang
Quá tải giới hạn	300% tải toàn thang
Cáp kết nối	2 cáp, mỗi cáp dài 10 m; đường kính 5 mm; 6 lõi × 0,25 mm²
Cấu hình đầu ra	2 cáp đầu ra cho hệ thống an toàn kép

Ưu điểm và tính năng nổi bật của Laumas FTP6000DOP

Điểm khác biệt nổi bật của FTP6000DOP là cấu trúc hai cáp đầu ra cho hệ thống an toàn kép. Thiết kế này phù hợp với các ứng dụng cần hai đường đo hoặc hai kênh xử lý tín hiệu theo kiến trúc điều khiển và an toàn của máy.

• Thiết kế shear beam phù hợp cho hệ thống cân tải lớn.
• Hai cáp đầu ra dài riêng biệt hỗ trợ kiến trúc đo và giám sát kép.
• Thân thép không gỉ 17-4 PH có độ bền cơ học cao, phù hợp môi trường công nghiệp.
• Cấp bảo vệ IP68 hỗ trợ làm việc trong môi trường có bụi và độ ẩm khi lắp đặt đúng kỹ thuật.
• Có thể kết hợp với bộ hiển thị cân, weight transmitter, bộ số hóa hoặc hệ thống điều khiển có hai kênh đo phù hợp.
• Phù hợp cho bồn, silo, phễu, bệ cân và các kết cấu công nghiệp cần giám sát tải trọng lớn.

Đối với load cell shear beam 6000 kg, thiết kế bộ gá và kết cấu truyền lực có ảnh hưởng trực tiếp đến độ ổn định phép đo. Cần bảo đảm tải tác động đúng phương, đồng thời hạn chế lực ngang, tải lệch tâm, mô-men xoắn, va đập và các lực ngoài thiết kế.

Chức năng, nguyên lý hoạt động và ứng dụng FTP6000DOP

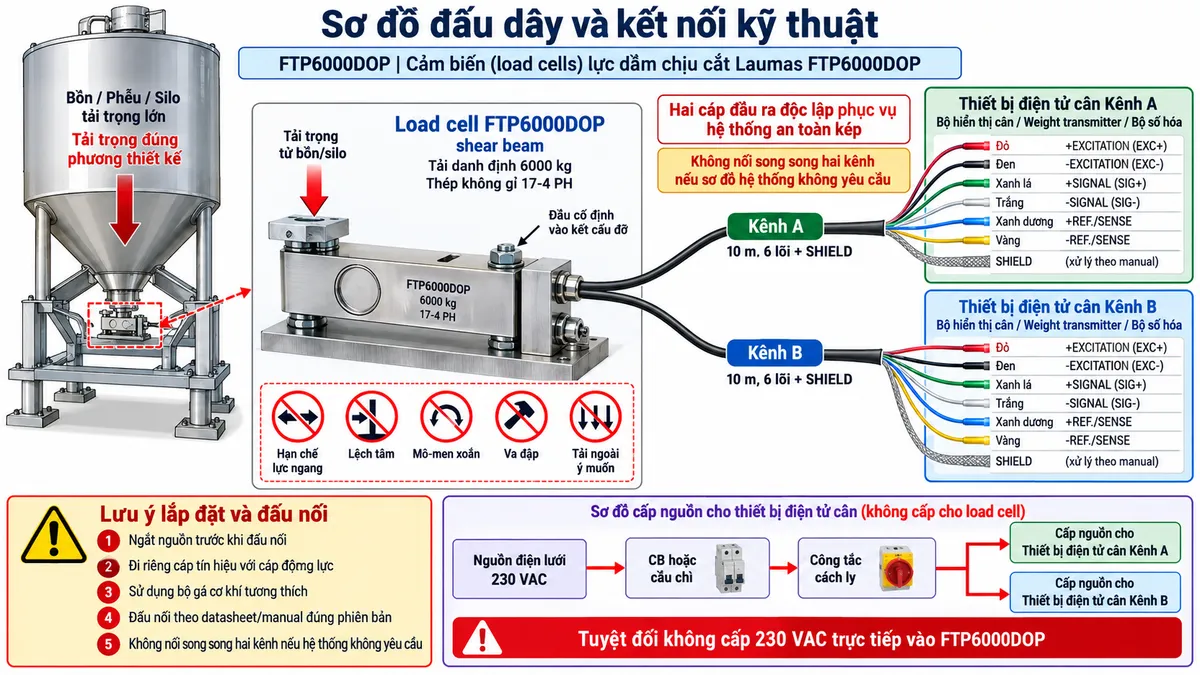

Đấu dây và kết nối hai kênh đo

Laumas FTP6000DOP sử dụng hai cáp đầu ra phục vụ hệ thống an toàn kép. Mỗi đường đo cần được kết nối tới thiết bị điện tử cân hoặc kênh xử lý tương ứng theo đúng sơ đồ của nhà sản xuất. Điện áp kích thích được đưa tới mạch cầu đo qua EXC+ và EXC-, trong khi tín hiệu cân vi sai được trả về thiết bị đọc qua SIG+ và SIG-.

Cáp của FTP DOP còn có các đường REF./SENSE để thiết bị tương thích tham chiếu điện áp kích thích thực tế tại cảm biến. Theo sơ đồ dây của dòng sản phẩm, +SIGNAL dùng dây xanh lá, +EXCITATION dây đỏ, +REF./SENSE dây xanh dương, -SIGNAL dây trắng, -EXCITATION dây đen và -REF./SENSE dây vàng; SHIELD được xử lý theo hướng dẫn của hệ thống.

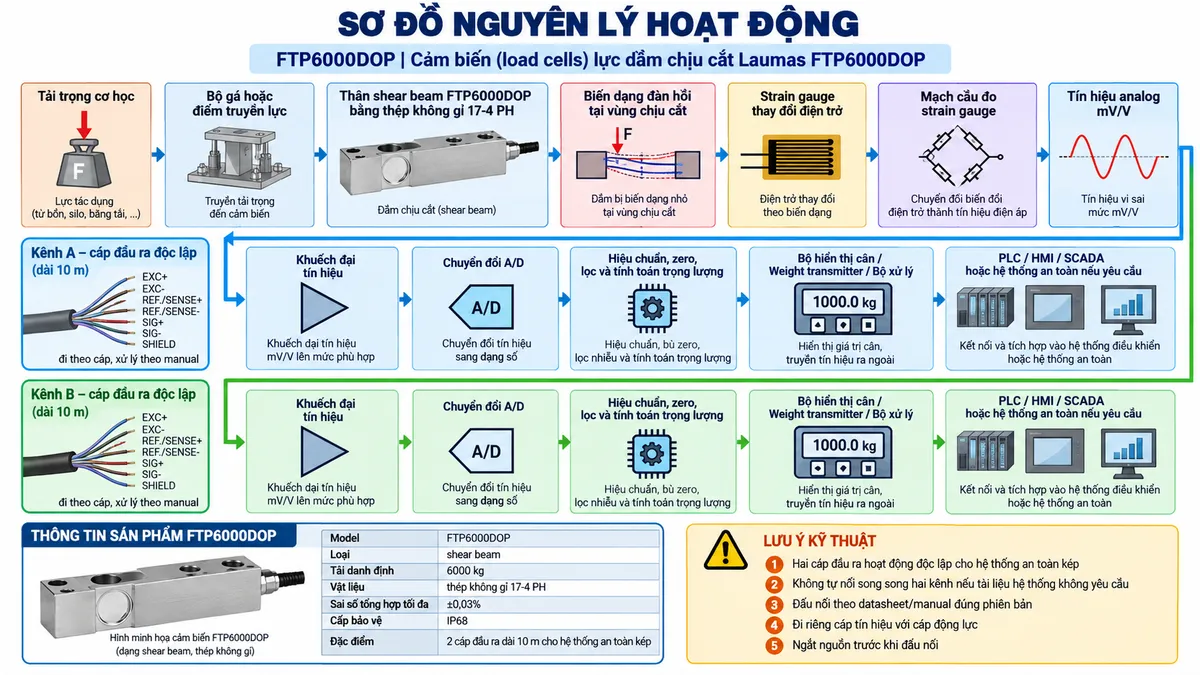

Nguyên lý chuyển đổi tải trọng thành tín hiệu điện

Khi tải trọng được truyền tới FTP6000DOP theo đúng phương thiết kế, phần tử shear beam xuất hiện biến dạng đàn hồi rất nhỏ tại vùng đo. Các strain gauge gắn trên phần tử cảm biến thay đổi điện trở tương ứng với biến dạng và được tổ chức thành mạch cầu đo, tạo ra tín hiệu analog mV/V tỷ lệ với tải trọng.

Thiết bị điện tử cân cấp điện áp kích thích cho cảm biến, thu nhận tín hiệu vi sai rồi thực hiện khuếch đại, chuyển đổi A/D, hiệu chuẩn, zero, lọc và tính toán trọng lượng. Với cấu trúc DOP, hai đường đầu ra có thể được đưa tới hai kênh xử lý tương ứng để phục vụ hệ thống cân an toàn kép.

Ứng dụng tiêu biểu của FTP6000DOP

FTP6000DOP phù hợp với cân bồn, cân silo, cân phễu tải lớn, bệ cân công nghiệp, máy trộn, kết cấu chứa nguyên liệu và các hệ thống cần đồng thời đo tải và triển khai kiến trúc an toàn hoặc giám sát kép.

Trong dây chuyền tự động hóa, hai đường tín hiệu có thể được đưa tới các bộ xử lý cân hoặc kênh giám sát tương ứng. Giá trị trọng lượng sau xử lý có thể được sử dụng cho hiển thị, điều khiển định lượng, cảnh báo, PLC, HMI, SCADA hoặc logic an toàn tùy thiết kế hệ thống.

Cam kết và nơi mua Laumas FTP6000DOP chính hãng

Khi lựa chọn FTP6000DOP chính hãng, cần xác định rõ tải trọng làm việc, tải động, số điểm đỡ, kiến trúc hai kênh, bộ gá cơ khí và thiết bị điện tử cân đi kèm. thietbicodien hỗ trợ khách hàng lựa chọn load cell, bộ xử lý và phương án kết nối phù hợp với yêu cầu của hệ thống cân công nghiệp.

Quý khách cần mua Laumas FTP6000DOP, nhận báo giá hoặc tư vấn kỹ thuật có thể liên hệ trực tiếp thietbicodien để được hỗ trợ lựa chọn sản phẩm chính hãng và cấu hình phù hợp.

Câu hỏi thường gặp (FAQ)

FTP6000DOP là loại load cell gì?

FTP6000DOP là load cell dạng dầm chịu cắt shear beam thuộc dòng FTP DOP của Laumas, có tải trọng danh định 6000 kg và được thiết kế với hai cáp đầu ra.

Hai cáp đầu ra của FTP6000DOP dùng để làm gì?

Hai cáp được thiết kế phục vụ các hệ thống an toàn kép, cho phép triển khai hai đường kết nối tín hiệu theo kiến trúc điện và điều khiển của máy.

FTP6000DOP có cấp bảo vệ bao nhiêu?

Phiên bản 6000 kg có cấp bảo vệ IP68, phù hợp với nhiều môi trường công nghiệp khi được lắp đặt và đấu nối đúng yêu cầu.

Mỗi cáp của FTP6000DOP dài bao nhiêu?

Mỗi cáp đầu ra của phiên bản 6000 kg dài 10 m, đường kính 5 mm và gồm 6 lõi tiết diện 0,25 mm² cùng lớp SHIELD.

Có thể nối song song hai cáp đầu ra của FTP6000DOP không?

Không nên tự nối song song hai đường tín hiệu. Mỗi cáp phải được sử dụng theo sơ đồ của nhà sản xuất và kiến trúc an toàn của hệ thống.

FTP6000DOP có đường REF./SENSE không?

Có. Cấu hình cáp của dòng FTP DOP gồm các đường REF./SENSE bên cạnh EXC và SIG, cho phép thiết bị đọc tương thích tham chiếu điện áp kích thích tại cảm biến.

FTP6000DOP phù hợp với ứng dụng nào?

Sản phẩm phù hợp cho bồn, silo, phễu, bệ cân và các hệ thống cân công nghiệp tải lớn cần hai đường tín hiệu phục vụ yêu cầu an toàn hoặc giám sát kép.

Có được cấp 230 VAC trực tiếp vào FTP6000DOP không?

Không. Load cell chỉ nhận điện áp kích thích từ thiết bị điện tử cân. Điện lưới chỉ được cấp cho bộ hiển thị, transmitter hoặc bộ số hóa có nguồn vào phù hợp thông qua thiết bị bảo vệ và cách ly.
