FTKL5000 | Cảm biến (load cells) lực dầm chịu cắt Laumas FTKL5000

FTKL5000 | Cảm biến lực dầm chịu cắt Laumas FTKL5000

FTKL5000 | Cảm biến lực dầm chịu cắt Laumas FTKL5000 là load cell dạng shear beam thuộc dòng FTKL của Laumas, được thiết kế để chuyển đổi tải trọng cơ học thành tín hiệu điện phục vụ các hệ thống cân và định lượng công nghiệp. Phiên bản FTKL5000 có tải trọng danh định 5000 kg, thân bằng thép AISI 4340 mạ niken, thích hợp cho bồn, phễu, silo, bệ cân và những kết cấu máy cần đo tải trọng lớn.

Laumas là thương hiệu Italia chuyên phát triển thiết bị cân và định lượng công nghiệp. Hệ sinh thái của hãng bao gồm load cell, bộ gá cơ khí, bộ hiển thị cân, weight transmitter, bộ số hóa và phụ kiện, giúp xây dựng hệ thống cân từ phần tử cảm biến đến khâu xử lý và truyền dữ liệu.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kiểu cảm biến	Dầm chịu cắt, shear beam
Tải trọng danh định	5000 kg
Vật liệu thân cảm biến	Thép AISI 4340 mạ niken
Sai số tổng hợp	Tối đa ±0,02%
Sai số tổng hợp cấu hình C4	0,017%
Sai số tổng hợp cấu hình C5	0,014%
Cấp bảo vệ	IP67
Cấp chính xác	C4/C5 theo OIML R 60
Khối lượng cảm biến	1,7 kg

Ưu điểm và tính năng nổi bật của Laumas FTKL5000

FTKL5000 sử dụng kết cấu load cell shear beam 5000 kg, phù hợp với các hệ thống cân tải lớn cần cảm biến chắc chắn và khả năng tích hợp thuận tiện vào kết cấu cơ khí. Khi tải được truyền đúng phương, phần tử đàn hồi chịu biến dạng rất nhỏ tại vùng đo và tạo ra tín hiệu phục vụ xác định trọng lượng.

• Thân thép AISI 4340 mạ niken có độ bền cơ học cao, thích hợp với nhiều ứng dụng công nghiệp.
• Tải trọng danh định 5000 kg đáp ứng các hệ thống cân bồn, silo, phễu và kết cấu tải lớn.
• Sai số tổng hợp thấp, hỗ trợ yêu cầu đo trọng lượng ổn định và có khả năng lặp lại tốt.
• Cấp bảo vệ IP67 phù hợp với môi trường có bụi và độ ẩm khi cảm biến được lắp đặt đúng kỹ thuật.
• Có các cấu hình độ chính xác C4/C5 theo OIML R 60.
• Có thể kết hợp với hộp nối, bộ hiển thị cân, weight transmitter hoặc bộ số hóa để tạo thành hệ thống cân hoàn chỉnh.

Laumas cung cấp nhiều dòng bộ gá liên quan cho FTKL như PV/PVZ, PVEN1090, T12FTAGP và các dòng bộ gá TF tương thích. Việc chọn bộ gá cụ thể cần dựa trên tải trọng, kết cấu máy và hướng truyền lực của ứng dụng để hạn chế lực ngang, lệch tâm và mô-men xoắn tác động lên load cell.

Chức năng, nguyên lý hoạt động và ứng dụng FTKL5000

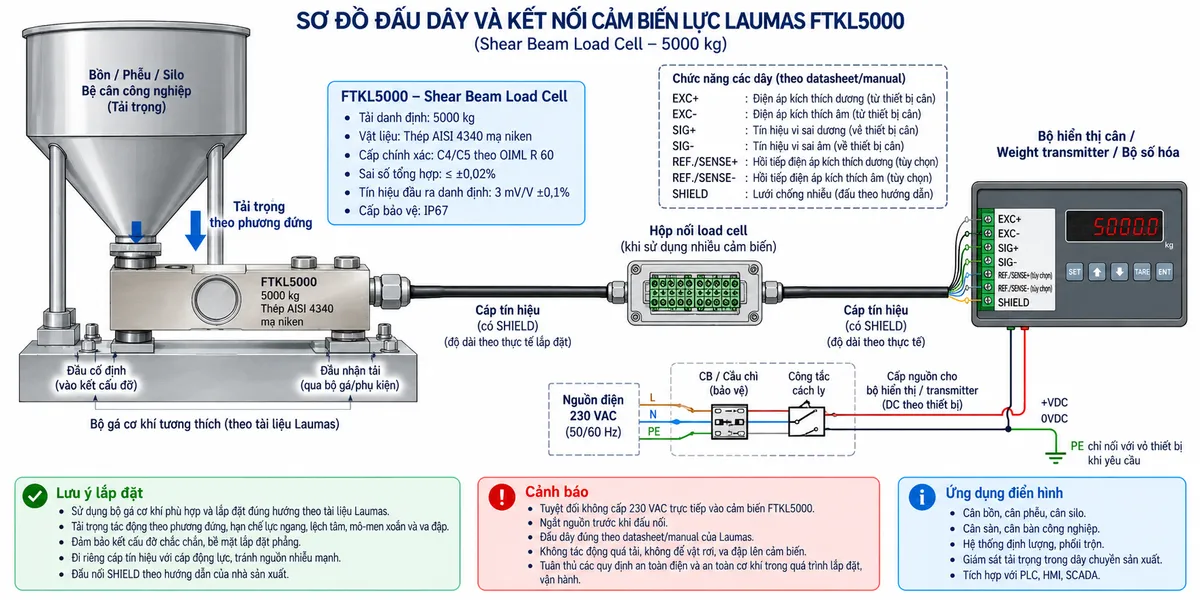

Đấu dây và kết nối FTKL5000 trong hệ thống cân

Laumas FTKL5000 là cảm biến strain gauge thụ động, vì vậy cần kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa tương thích. Thiết bị điện tử cân cung cấp điện áp kích thích cho mạch cầu bên trong load cell và nhận tín hiệu vi sai trở về để tính toán trọng lượng.

Các đường chức năng cơ bản gồm EXC+ và EXC- cho điện áp kích thích, SIG+ và SIG- cho tín hiệu đo. REF./SENSE chỉ được sử dụng khi đúng cấu hình cảm biến và thiết bị đọc hỗ trợ. SHIELD của cáp tín hiệu cần được xử lý theo manual nhằm hạn chế ảnh hưởng của nhiễu điện từ. Không nên tự suy đoán màu dây, số chân hoặc terminal nếu chưa đối chiếu datasheet đúng phiên bản.

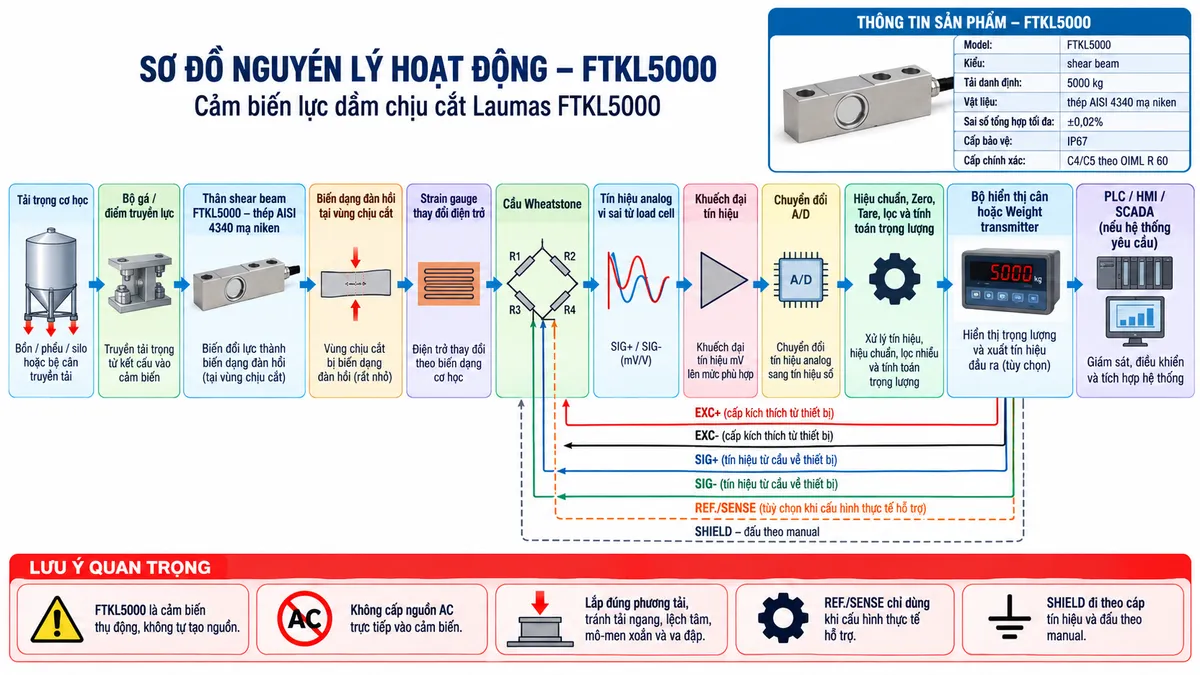

Nguyên lý chuyển đổi tải trọng thành tín hiệu cân

Khi tải trọng tác động đúng phương lên FTKL5000, phần tử đàn hồi dạng shear beam xuất hiện biến dạng tại vùng chịu cắt. Các strain gauge gắn trên vùng đo thay đổi điện trở theo mức biến dạng và được bố trí thành cầu Wheatstone, tạo tín hiệu điện vi sai tỷ lệ với tải trọng.

Bộ điện tử cân cấp điện áp kích thích cho cầu Wheatstone, tiếp nhận tín hiệu analog từ cảm biến rồi thực hiện khuếch đại, chuyển đổi A/D và xử lý số. Các chức năng hiệu chuẩn, zero, tare và lọc giúp thiết bị tính toán giá trị trọng lượng trước khi hiển thị hoặc truyền tới hệ thống điều khiển.

Ứng dụng điển hình của FTKL5000

FTKL5000 phù hợp cho cân bồn, cân silo và cân phễu tải lớn, bệ cân công nghiệp, máy trộn, hệ thống cấp liệu, cân nguyên liệu và các kết cấu cần đo trọng lượng trong dây chuyền sản xuất.

Trong hệ thống có nhiều điểm đỡ, nhiều load cell có thể được lắp dưới cùng một kết cấu và kết nối qua hộp nối trước khi tín hiệu tổng được đưa tới thiết bị điện tử cân. Độ chính xác của hệ thống hoàn chỉnh còn phụ thuộc vào phân bố tải, kết cấu cơ khí, bộ gá, đấu nối chống nhiễu và quy trình hiệu chuẩn.

Cam kết và nơi mua Laumas FTKL5000 chính hãng

Khi lựa chọn FTKL5000 chính hãng, cần xác định đúng tải trọng vận hành, tải động, số điểm đỡ, hệ số an toàn, bộ gá và thiết bị xử lý tín hiệu đi kèm. thietbicodien hỗ trợ đối chiếu model và tư vấn lựa chọn cấu hình Laumas phù hợp cho từng hệ thống cân công nghiệp.

Quý khách cần mua Laumas FTKL5000, nhận báo giá hoặc tư vấn kỹ thuật có thể liên hệ trực tiếp thietbicodien để được hỗ trợ lựa chọn sản phẩm chính hãng và cấu hình phù hợp.

Câu hỏi thường gặp (FAQ)

FTKL5000 là loại load cell gì?

FTKL5000 là load cell dạng dầm chịu cắt shear beam thuộc dòng FTKL của Laumas, dùng để chuyển đổi tải trọng cơ học thành tín hiệu điện phục vụ hệ thống cân.

FTKL5000 có tải trọng danh định bao nhiêu?

FTKL5000 có tải trọng danh định 5000 kg và là phiên bản tải lớn nhất trong dải FTKL tiêu chuẩn từ 500 kg đến 5000 kg.

FTKL5000 được chế tạo bằng vật liệu gì?

Thân cảm biến được chế tạo từ thép AISI 4340 mạ niken, phù hợp với yêu cầu về độ bền cơ học trong các ứng dụng cân công nghiệp.

FTKL5000 có cấp bảo vệ bao nhiêu?

FTKL5000 thuộc dòng FTKL có cấp bảo vệ IP67.

FTKL5000 có những cấp chính xác nào?

Dòng FTKL có các cấu hình độ chính xác C4 và C5 theo OIML R 60, phù hợp với những hệ thống cần yêu cầu đo lường cao hơn.

FTKL5000 có phù hợp cho cân silo và cân bồn không?

Có. FTKL5000 phù hợp với silo, bồn, phễu và các kết cấu cân tải lớn khi số lượng cảm biến, bộ gá, phân bố tải và hệ số an toàn được tính toán phù hợp.

Có thể sử dụng nhiều FTKL5000 trong cùng một hệ thống không?

Có. Nhiều load cell có thể được bố trí tại các điểm đỡ và đưa tín hiệu về hộp nối trước khi kết nối tới bộ hiển thị cân hoặc weight transmitter.

Có được cấp 230 VAC trực tiếp vào FTKL5000 không?

Không. Load cell chỉ nhận điện áp kích thích từ thiết bị điện tử cân. Điện lưới phải cấp cho bộ hiển thị, transmitter hoặc bộ số hóa có nguồn vào phù hợp thông qua thiết bị bảo vệ và cách ly.
