FTK1000 | Cảm biến (load cells) lực dầm chịu cắt Laumas FTK1000

1. FTK1000 | Cảm biến lực dầm chịu cắt Laumas FTK1000

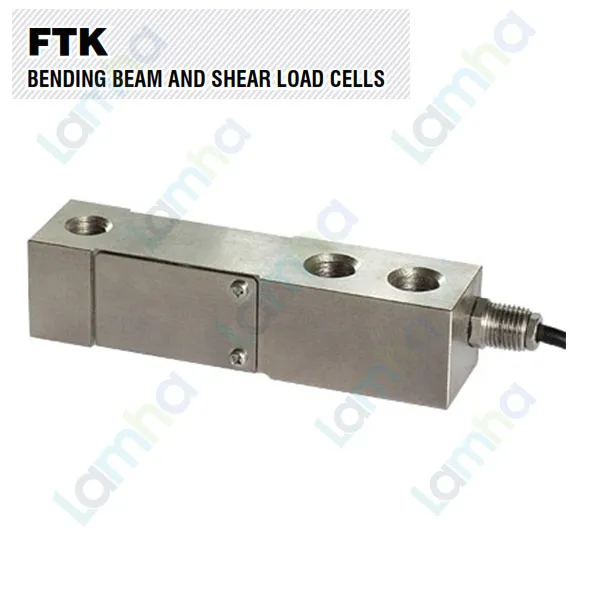

FTK1000 là cảm biến tải trọng 1000 kg thuộc dòng FTK của Laumas, sử dụng kết cấu shear beam - dầm chịu cắt. Model này được phát triển cho các hệ thống cân công nghiệp tải trung bình như cân bồn, phễu, bệ cân, con lăn, máy định lượng và các cụm cân tích hợp trong dây chuyền tự động hóa.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển đồng bộ load cell, bộ gá cơ khí, bộ hiển thị cân, weight transmitter, bộ số hóa và các giải pháp kết nối hệ thống cân với PLC, HMI và mạng điều khiển công nghiệp. Trong dòng FTK, các mức tải 500 kg, 1000 kg, 2000 kg, 3000 kg và 5000 kg thuộc nhóm shear beam.

Đặc tính kỹ thuật tiêu biểu

Đặc tính	Thông tin
Tải trọng danh định	1000 kg
Nguyên lý kết cấu	Shear beam - dầm chịu cắt
Vật liệu thân	Thép AISI 4340 mạ niken
Sai số tổng hợp	Tối đa ±0,02%
Cấp bảo vệ	IP68
Cấp chính xác	C3 theo OIML R 60

2. Ưu điểm / tính năng nổi bật của Laumas FTK1000

Load cell FTK1000 1000 kg kết hợp khả năng chịu tải công nghiệp với kết cấu dầm chịu cắt có độ ổn định tốt. So với các phiên bản bending beam tải thấp trong cùng dòng FTK, FTK1000 sử dụng vùng đo chịu cắt để chuyển tải cơ học thành tín hiệu điện, phù hợp hơn với các hệ thống cân tải lớn hơn.

• Cảm biến shear beam 1000 kg phù hợp cho cân bồn, phễu, platform và nhiều kết cấu cân công nghiệp.
• Thân thép AISI 4340 mạ niken tạo kết cấu cơ khí chắc chắn cho môi trường sản xuất.
• Cấp bảo vệ IP68 hỗ trợ làm việc trong môi trường có bụi và độ ẩm cao khi cảm biến được lắp đặt đúng kỹ thuật.
• Cấp chính xác C3 theo OIML R 60 phù hợp với các hệ thống cân cần độ ổn định và khả năng lặp lại tốt.
• Có thể kết hợp với bộ gá PV, PVZ hoặc các bộ gá tương thích dành cho dòng FTK để hỗ trợ chống dịch chuyển ngang, chống lật và bù sai lệch mặt đỡ.
• Có thể sử dụng một hoặc nhiều load cell, kết hợp hộp nối và thiết bị điện tử cân để xây dựng hệ thống cân hoàn chỉnh.

3. Chức năng, nguyên lý hoạt động và ứng dụng FTK1000

Chức năng trong hệ thống cân

Cảm biến tải trọng Laumas FTK1000 có chức năng chuyển đổi tải trọng cơ học thành tín hiệu điện tỷ lệ với lực tác động. Trong một hệ thống cân điển hình, một đầu load cell được cố định vào kết cấu đỡ, trong khi tải được truyền qua đầu nhận lực hoặc bộ gá cơ khí phù hợp. Phương truyền lực và kết cấu gá cần bảo đảm vùng shear beam làm việc đúng điều kiện thiết kế.

Với cân bồn hoặc phễu nhiều chân, mỗi vị trí đỡ có thể sử dụng một load cell và các cảm biến được tập trung về hộp nối. Tín hiệu sau đó đi tới bộ hiển thị cân, weight transmitter hoặc bộ số hóa để chuyển đổi thành giá trị trọng lượng và đưa vào hệ thống điều khiển khi cần.

Nguyên lý hoạt động

Load cell dầm chịu cắt hoạt động dựa trên biến dạng đàn hồi tại vùng shear của phần tử đo. Khi tải trọng được truyền vào FTK1000, thân cảm biến biến dạng rất nhỏ trong giới hạn đàn hồi. Các strain gauge gắn tại vùng đo thay đổi điện trở tương ứng với biến dạng cơ học.

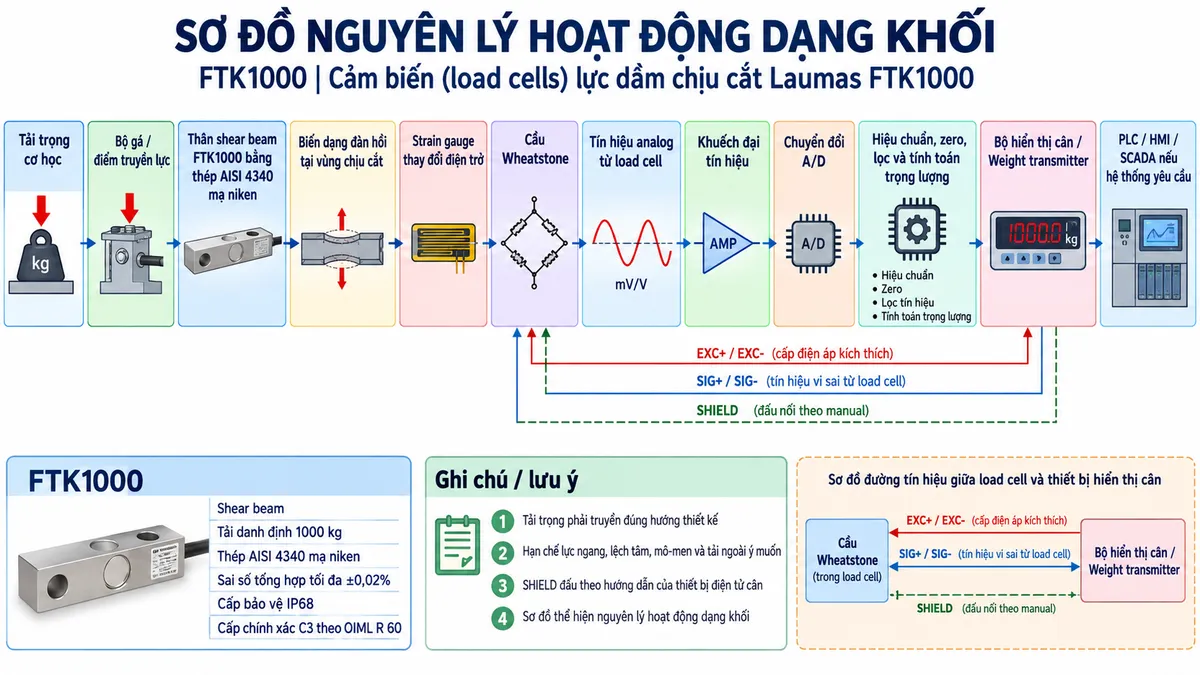

Các strain gauge được bố trí thành cầu Wheatstone. Thiết bị điện tử cân cấp điện áp kích thích tới cầu đo qua EXC+/EXC- và tiếp nhận tín hiệu vi sai qua SIG+/SIG-. Tín hiệu analog mức thấp được khuếch đại, chuyển đổi A/D, hiệu chuẩn, zero, lọc và xử lý để tạo thành giá trị trọng lượng.

Giá trị sau xử lý có thể hiển thị tại bộ chỉ thị cân hoặc được weight transmitter, bộ số hóa hay bộ điều khiển cân truyền tới PLC, HMI hoặc SCADA. Nhờ đó FTK1000 có thể đóng vai trò cảm biến đầu vào trong cả hệ thống cân độc lập lẫn dây chuyền tự động hóa.

Ứng dụng điển hình

Với tải trọng danh định 1000 kg và kết cấu shear beam, FTK1000 phù hợp với nhiều ứng dụng cân trong sản xuất và định lượng công nghiệp.

• Cân bồn và thùng chứa nguyên liệu.
• Cân phễu cấp liệu và phễu định lượng.
• Bệ cân và platform công nghiệp.
• Hệ thống cân con lăn hoặc kết cấu vận chuyển phù hợp.
• Máy đóng bao, định lượng và chiết rót theo khối lượng.
• Hệ thống cân nhiều điểm đỡ sử dụng hộp nối load cell.
• Dây chuyền tự động hóa cần truyền dữ liệu trọng lượng tới PLC, HMI hoặc SCADA.

Lưu ý khi lắp đặt FTK1000

Độ chính xác của FTK1000 phụ thuộc đáng kể vào kết cấu cơ khí. Bề mặt gá cần đủ cứng, tải phải được truyền theo đúng hướng thiết kế và không được tạo lực ngang, mô-men hoặc ràng buộc làm ảnh hưởng đến vùng biến dạng của cảm biến.

Với các hệ thống bồn, phễu hoặc platform, bộ gá PV/PVZ tương thích với dòng FTK có thể hỗ trợ hạn chế dịch chuyển ngang, chống lật, bù sai lệch giữa các mặt đỡ và điều chỉnh chiều cao. Việc chọn bộ gá cần dựa trên tải thực tế và kết cấu của hệ thống.

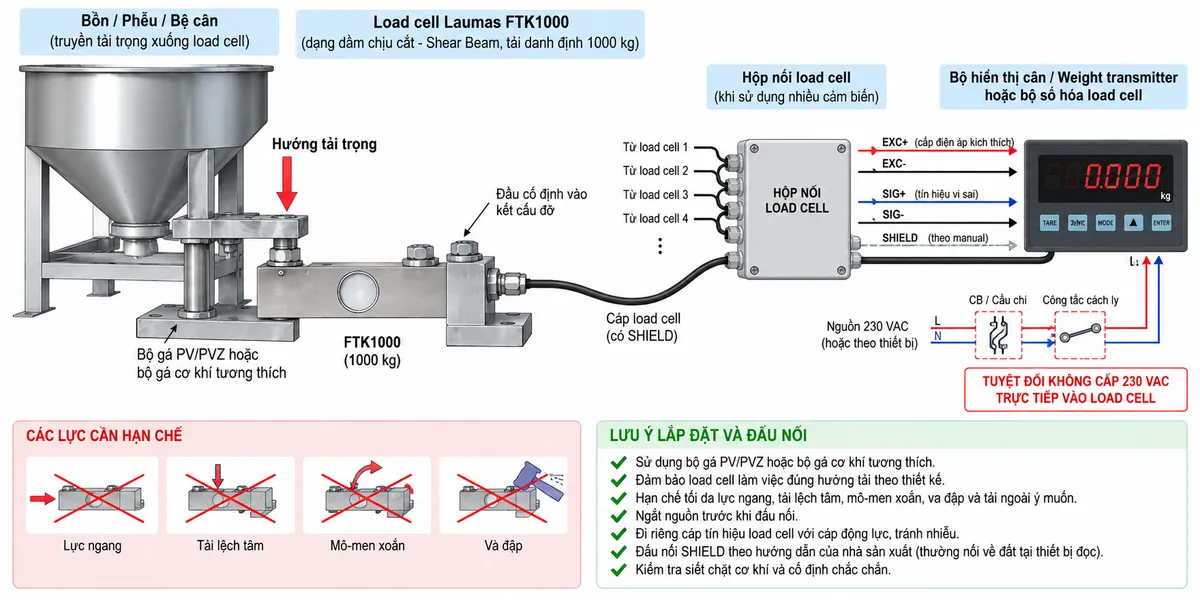

Cáp tín hiệu nên được đi tách biệt với cáp motor, biến tần và dây động lực để giảm nhiễu điện từ. SHIELD cần được xử lý theo hướng dẫn của thiết bị điện tử cân. Trước khi đấu nối hoặc bảo trì phải cô lập nguồn của bộ hiển thị hoặc transmitter; không được cấp nguồn điện lưới trực tiếp cho load cell.

4. Cam kết & nơi mua Laumas FTK1000 chính hãng

Khi lựa chọn Laumas FTK1000 chính hãng, khách hàng nên xác định đồng thời tải trọng thực tế, số lượng điểm đỡ, tải phân bố không đều, tải động, bộ gá, hộp nối và thiết bị xử lý tín hiệu. Thiết kế đúng từ phần cơ khí tới điện tử giúp hệ thống cân đạt độ ổn định cao và thuận tiện cho quá trình hiệu chuẩn, vận hành và bảo trì.

Khách hàng cần mua load cell FTK1000 1000 kg, bộ gá tương thích hoặc thiết bị điện tử cân Laumas có thể liên hệ trực tiếp thietbicodien để được tư vấn đúng cấu hình, kiểm tra sản phẩm chính hãng và nhận báo giá phù hợp với ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

FTK1000 là loại load cell gì?

FTK1000 là cảm biến tải trọng 1000 kg thuộc dòng FTK của Laumas, sử dụng kết cấu shear beam hay dầm chịu cắt.

FTK1000 có phải là bending beam không?

Không. Trong dòng FTK, các phiên bản 75 kg, 150 kg và 300 kg sử dụng kết cấu bending beam; phiên bản 500 kg, 1000 kg, 2000 kg, 3000 kg và 5000 kg sử dụng kết cấu shear beam.

FTK1000 có tải trọng danh định bao nhiêu?

FTK1000 có tải trọng danh định 1000 kg. Khi thiết kế hệ thống cần tính thêm tải lệch, tải động, va đập và hệ số an toàn thay vì chọn cảm biến chỉ theo tổng khối lượng cần cân.

FTK1000 có cấp bảo vệ nào?

Phiên bản shear beam FTK1000 có cấp bảo vệ IP68. Tuy nhiên đầu cáp, hộp nối và toàn bộ hệ thống cơ khí vẫn phải được bảo vệ phù hợp với điều kiện môi trường thực tế.

FTK1000 có thể dùng cho cân bồn và phễu không?

Có. Load cell shear beam FTK1000 phù hợp với cân bồn, phễu, platform và nhiều kết cấu cân công nghiệp nếu tải trọng, số lượng cảm biến và bộ gá được tính toán đúng.

Bộ gá PV/PVZ có dùng với FTK1000 được không?

Có. PV và PVZ là các bộ gá Laumas tương thích với dòng FTK, được thiết kế cho các ứng dụng như platform, bồn và phễu trong phạm vi tải phù hợp. Bộ gá hỗ trợ hạn chế lực ngang, chống lật và bù sai lệch mặt đỡ.

Có thể nối FTK1000 trực tiếp với PLC không?

Thông thường tín hiệu nguyên bản của load cell cần được đưa qua weight transmitter, bộ số hóa hoặc bộ điều khiển cân. Thiết bị trung gian cấp kích thích cho cảm biến, xử lý tín hiệu và cung cấp dữ liệu phù hợp cho PLC.

Khi dùng nhiều FTK1000 có cần hộp nối không?

Trong hệ thống cân nhiều điểm đỡ, hộp nối load cell thường được sử dụng để tập trung và cân chỉnh tín hiệu trước khi đưa về thiết bị điện tử cân. Cấu hình cụ thể phụ thuộc vào số lượng cảm biến và thiết kế của hệ thống.
