FCAX50 | Cảm biến (load cells) lực dầm chịu uốn Laumas FCAX50

FCAX50 | Cảm biến lực dầm chịu uốn Laumas FCAX50 chính hãng

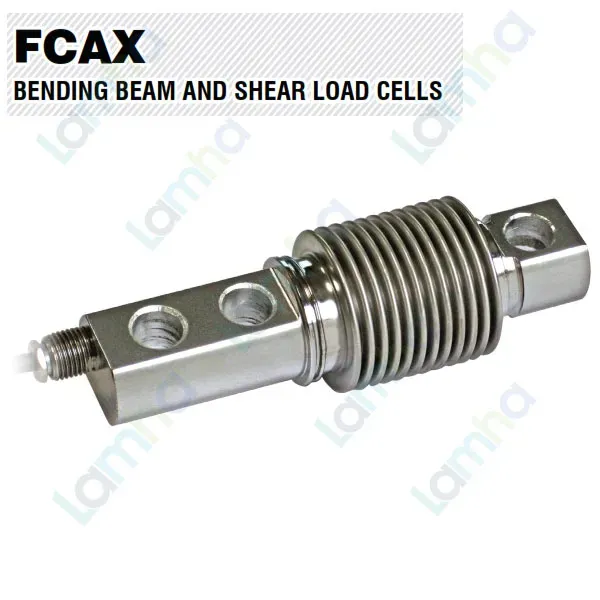

FCAX50 | Cảm biến lực dầm chịu uốn Laumas FCAX50 là load cell thuộc dòng FCAX của Laumas, được thiết kế cho các hệ thống cân và đo tải công nghiệp. Phiên bản FCAX50 thuộc nhóm bending beam của dòng FCAX, phù hợp cho các ứng dụng cần đo tải danh định 50 kg với kết cấu cảm biến bằng thép không gỉ và khả năng bảo vệ cao trước bụi, nước.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị cân, weight transmitter, bộ số hóa và các phụ kiện lắp đặt phục vụ máy móc, dây chuyền sản xuất và hệ thống tự động hóa. Dòng FCAX được Laumas cung cấp với nhiều mức tải, trong đó các phiên bản từ 30 kg đến 500 kg sử dụng kết cấu dầm chịu uốn, còn các mức tải lớn hơn của dòng sử dụng kết cấu dầm chịu cắt.

Ưu điểm và tính năng nổi bật của Laumas FCAX50

Laumas FCAX50 nổi bật nhờ kết cấu load cell dầm chịu uốn phù hợp cho các hệ thống cân tải nhỏ và trung bình. Thân cảm biến bằng thép không gỉ AISI 420 giúp tăng độ bền cơ học và khả năng làm việc trong nhiều điều kiện công nghiệp.

• Thiết kế bending beam phù hợp cho các ứng dụng cân bồn, cân phễu, bàn cân và hệ thống định lượng.
• Kết cấu thép không gỉ giúp cảm biến có độ bền tốt trong môi trường công nghiệp.
• Cấp bảo vệ cao hỗ trợ vận hành tại khu vực có bụi hoặc độ ẩm.
• Có thể kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell phù hợp.
• Có các bộ gá tương thích của Laumas để hỗ trợ truyền tải đúng phương và hạn chế ảnh hưởng của sai lệch cơ khí.
• Phù hợp tích hợp trong máy OEM, dây chuyền tự động hóa và các hệ thống cân định lượng.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kiểu cảm biến	Dầm chịu uốn (bending beam)
Tải danh định	50 kg
Vật liệu	Thép không gỉ AISI 420
Sai số tổng hợp	Tối đa ±0,02%
Cấp bảo vệ	IP68

Chức năng, nguyên lý hoạt động và ứng dụng của FCAX50

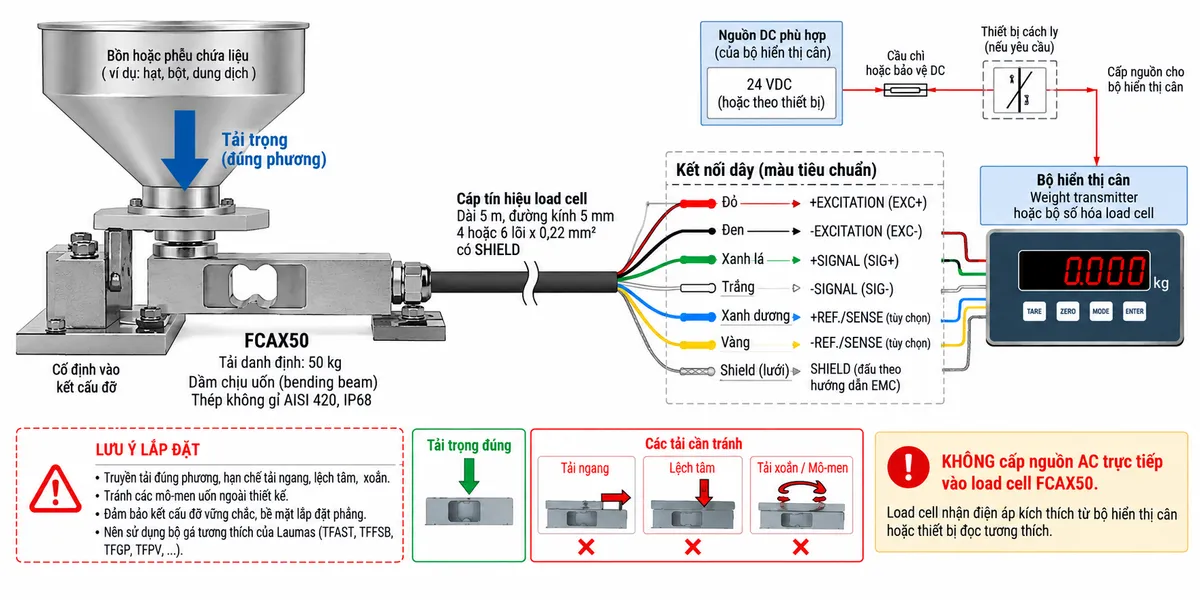

Sơ đồ đấu dây và kết nối

FCAX50 thực hiện nhiệm vụ chuyển đổi tải trọng cơ học thành tín hiệu điện tỷ lệ để bộ điện tử cân xử lý. Trong hệ thống điển hình, load cell được nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa thông qua các đường kích thích và tín hiệu của cầu strain gauge. Nguồn cung cấp cho bộ điện tử cân cần được bảo vệ và cách ly phù hợp; load cell không được cấp trực tiếp điện áp lưới AC.

Khi lắp đặt, một đầu cảm biến cần được liên kết chắc chắn với kết cấu đỡ, trong khi tải tác động lên đầu nhận tải theo đúng phương thiết kế. Các lực ngang, xoắn, lệch tâm và mô-men uốn ngoài ý muốn cần được hạn chế vì có thể ảnh hưởng đến độ chính xác hoặc tuổi thọ cảm biến. Laumas cung cấp các bộ gá tương thích cho dòng FCAX như TFAST, TFFSB, TFGP và TFPV để hỗ trợ các cấu hình lắp đặt khác nhau.

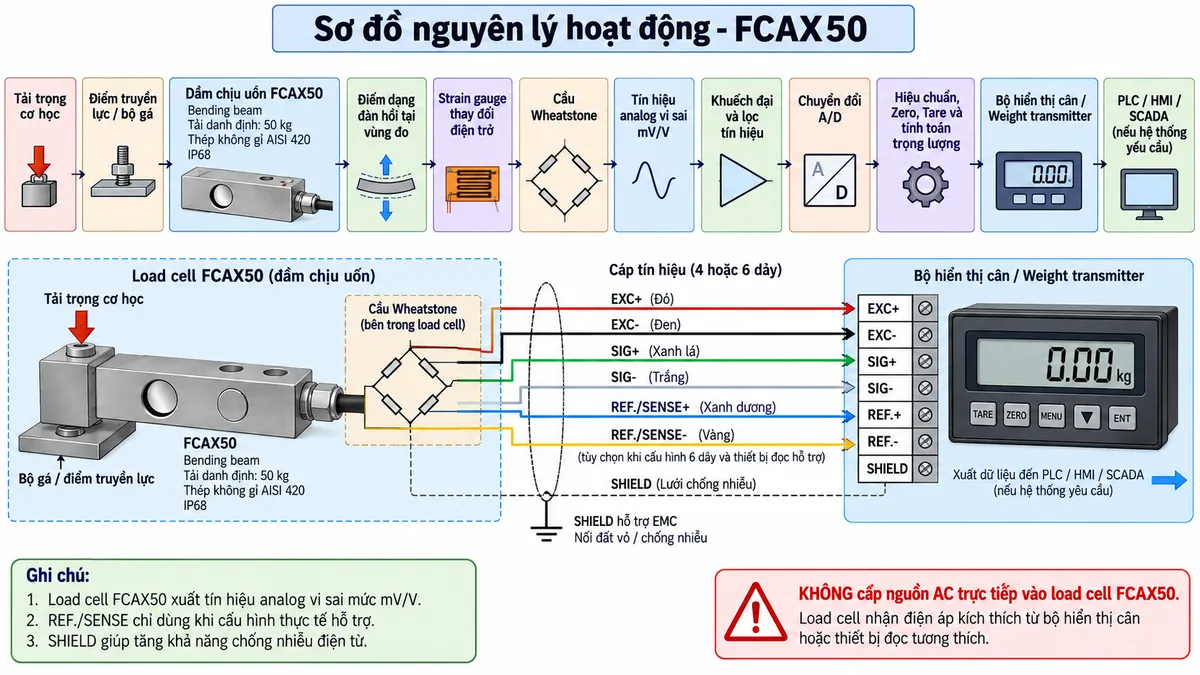

Nguyên lý hoạt động

Nguyên lý của cảm biến lực dầm chịu uốn FCAX50 dựa trên biến dạng đàn hồi của phần tử đo. Khi tải trọng tác động lên đầu nhận lực, dầm cảm biến biến dạng một lượng rất nhỏ trong phạm vi làm việc. Các strain gauge gắn tại vùng đo thay đổi điện trở tương ứng với mức biến dạng.

Các strain gauge được bố trí thành cầu Wheatstone. Bộ điện tử cân cung cấp điện áp kích thích cho cầu và nhận tín hiệu điện vi sai ở đầu ra. Tín hiệu mức thấp này được khuếch đại, lọc, chuyển đổi từ analog sang số, sau đó xử lý thông qua các chức năng hiệu chuẩn, zero, tare và tính toán để tạo ra giá trị khối lượng hoặc lực hiển thị.

Trong hệ thống tự động hóa, giá trị đã được xử lý bởi weight transmitter hoặc bộ điều khiển cân có thể tiếp tục truyền tới PLC, HMI hoặc SCADA bằng giao diện tương ứng của thiết bị điện tử được lựa chọn.

Ứng dụng điển hình

Load cell Laumas FCAX50 phù hợp cho nhiều hệ thống cân và đo tải cần dải tải nhỏ, đặc biệt trong máy móc và dây chuyền tự động. Khi kết hợp với bộ gá phù hợp, cảm biến có thể sử dụng cho cân bồn, phễu, bàn cân, hệ thống định lượng hoặc các cơ cấu đo lực trong máy công nghiệp.

• Cân bồn và phễu chứa nguyên liệu.
• Bàn cân và mô-đun cân công nghiệp.
• Máy định lượng, chiết rót và đóng gói.
• Hệ thống kiểm tra tải hoặc lực trong máy OEM.
• Hệ thống cân kết nối PLC, HMI hoặc SCADA thông qua bộ điện tử cân phù hợp.

Cam kết và nơi mua Laumas FCAX50 chính hãng

Khi chọn FCAX50 chính hãng, người dùng cần đối chiếu đúng tải danh định, phương án gá cơ khí, điều kiện môi trường và thiết bị điện tử cân đi kèm. Việc chọn đúng bộ gá và truyền tải đúng phương giúp giảm ảnh hưởng của lực ngang, sai lệch cơ khí và các tải ngoài ý muốn lên kết quả đo.

Khách hàng có nhu cầu mua cảm biến load cell Laumas FCAX50, lựa chọn bộ gá, bộ hiển thị cân hoặc weight transmitter phù hợp có thể đặt hàng chính hãng tại thietbicodien. Sản phẩm được tư vấn theo đúng model và yêu cầu ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

FCAX50 là load cell dầm chịu uốn hay dầm chịu cắt?

FCAX50 là load cell dầm chịu uốn. Trong dòng FCAX, Laumas phân loại các mức tải 30, 50, 75, 150, 300 và 500 kg là bending beam.

Tải danh định của FCAX50 là bao nhiêu?

FCAX50 có tải danh định 50 kg. Khi thiết kế hệ thống cân cần tính cả tải vật liệu, khối lượng kết cấu đặt lên cảm biến và các tải động có thể xuất hiện trong vận hành.

FCAX50 được làm từ vật liệu gì?

Thân cảm biến được chế tạo từ thép không gỉ AISI 420, phù hợp với yêu cầu độ bền cơ học của các hệ thống cân công nghiệp.

FCAX50 có cấp bảo vệ bao nhiêu?

FCAX50 thuộc dòng FCAX có cấp bảo vệ IP68, hỗ trợ làm việc trong môi trường có bụi và độ ẩm khi hệ thống được lắp đặt đúng kỹ thuật.

FCAX50 có thể kết nối trực tiếp với PLC không?

Load cell strain gauge thường tạo tín hiệu điện mức thấp, vì vậy FCAX50 nên được nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa tương thích. Sau khi xử lý tín hiệu, thiết bị điện tử có thể truyền dữ liệu trọng lượng tới PLC theo giao diện mà thiết bị đó hỗ trợ.

Có thể dùng FCAX50 cho cân bồn hoặc phễu không?

Có. Dòng FCAX có thể kết hợp với các bộ gá tương thích để sử dụng trong các hệ thống bồn, phễu, bàn cân và mô-đun cân. Cần lựa chọn số lượng cảm biến và cấu hình cơ khí dựa trên tổng tải thực tế của hệ thống.

Có được cấp trực tiếp nguồn AC vào FCAX50 không?

Không. FCAX50 là load cell strain gauge và nhận điện áp kích thích từ thiết bị điện tử cân tương thích. Không cấp trực tiếp điện áp lưới AC vào cảm biến.
