FT-P500 | Cảm biến (load cells) lực dầm chịu cắt Laumas FT-P500

FT-P500 | Cảm biến lực dầm chịu cắt Laumas FT-P500

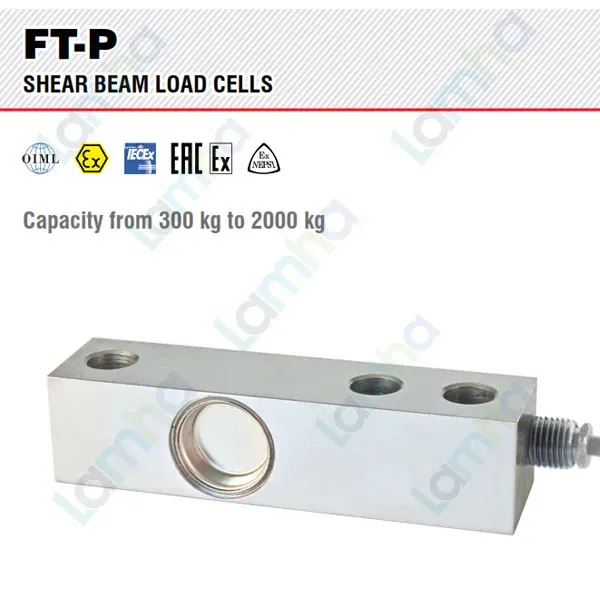

FT-P500 | Cảm biến lực dầm chịu cắt Laumas FT-P500 là load cell dạng shear beam thuộc dòng FT-P của Laumas, được thiết kế để chuyển đổi tải trọng cơ học thành tín hiệu điện phục vụ cân và định lượng công nghiệp. Model FT-P500 có tải trọng danh định 500 kg, thân bằng thép không gỉ 17-4 PH và phù hợp tích hợp vào bồn, phễu, bệ cân, máy móc hoặc các kết cấu cần giám sát trọng lượng.

Laumas được thành lập tại Parma, Italia vào năm 1984 và hoạt động chuyên sâu trong lĩnh vực cân, định lượng công nghiệp. Hãng phát triển đồng bộ load cell, bộ hiển thị cân, weight transmitter, bộ số hóa và bộ gá cơ khí, giúp xây dựng các hệ thống cân điện tử từ phần tử đo đến thiết bị xử lý tín hiệu.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kiểu cảm biến	Dầm chịu cắt, shear beam
Tải trọng danh định	500 kg
Vật liệu	Thép không gỉ 17-4 PH
Cấp chính xác	C3 theo OIML R 60, 3000 khoảng chia kiểm định
Sai số tổng hợp	≤ ±0,02%
Độ nhạy danh định	2 mV/V ±0,4%
Điện trở đầu vào	385 Ω ±10 Ω
Điện trở đầu ra	350 Ω ±3 Ω
Điện trở cách điện	>5000 MΩ
Điện áp kích thích tối đa không gây hư hỏng	15 V
Cấp bảo vệ	IP68; IP69K theo yêu cầu
Dải nhiệt độ làm việc	-20 °C đến +70 °C
Quá tải an toàn	150% tải toàn thang
Quá tải giới hạn	200% tải toàn thang
Cáp kết nối	Dài 5 m, đường kính 5 mm, 6 lõi × 0,25 mm²

Ưu điểm và tính năng nổi bật của Laumas FT-P500

Laumas FT-P500 sử dụng cấu trúc load cell shear beam 500 kg, phù hợp cho các hệ thống cân yêu cầu cảm biến nhỏ gọn, chắc chắn và dễ tích hợp vào kết cấu cơ khí. Vùng chịu cắt của cảm biến được thiết kế để tạo ra biến dạng đàn hồi có kiểm soát khi tải tác động đúng phương.

• Thân thép không gỉ 17-4 PH có độ bền cơ học cao và phù hợp với nhiều môi trường công nghiệp.
• Cấp bảo vệ IP68 hỗ trợ cảm biến làm việc tại khu vực có bụi hoặc độ ẩm khi lắp đặt đúng kỹ thuật.
• Cấp chính xác C3 theo OIML R 60 đáp ứng nhiều yêu cầu cân công nghiệp.
• Tín hiệu đầu ra dạng mV/V thuận tiện kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell.
• Cấu hình cáp 6 lõi hỗ trợ các đường EXC, SIG và REF./SENSE trong hệ thống đọc tương thích.
• Có thể kết hợp với bộ gá TF500 hoặc các bộ gá tương thích khác của Laumas tùy thiết kế cơ khí.

Bộ gá TF500 được Laumas thiết kế cho các load cell shear beam và bending beam tương thích ở dải ứng dụng đến 500 kg. Bộ gá hỗ trợ truyền lực nén tới cảm biến và bù một phần sai lệch giữa các mặt đỡ của kết cấu, giúp quá trình lắp đặt cảm biến lực dầm chịu cắt thuận lợi hơn.

Chức năng, nguyên lý hoạt động và ứng dụng FT-P500

Đấu dây và kết nối FT-P500

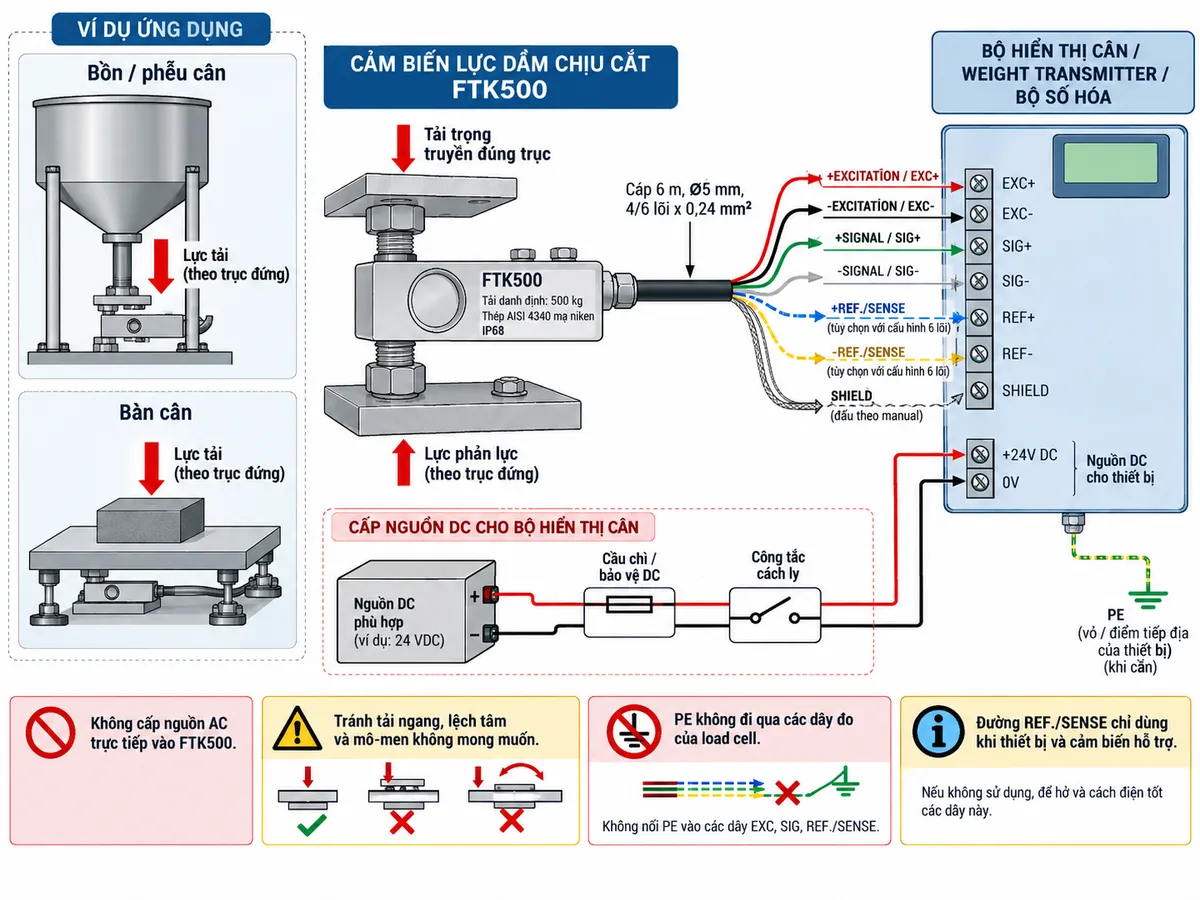

FT-P500 là cảm biến strain gauge thụ động, vì vậy điện áp kích thích phải được cấp từ bộ hiển thị cân, weight transmitter hoặc bộ số hóa tương thích. Theo sơ đồ điện của dòng FT-P, +EXCITATION sử dụng dây đỏ, -EXCITATION dây đen, +SIGNAL dây xanh lá, -SIGNAL dây trắng, +REF./SENSE dây xanh dương và -REF./SENSE dây vàng; cáp còn có SHIELD chống nhiễu.

EXC+ và EXC- cấp điện áp kích thích cho cầu Wheatstone bên trong load cell. SIG+ và SIG- mang tín hiệu vi sai mV/V trở về thiết bị đọc. REF./SENSE+ và REF./SENSE- cho phép thiết bị tương thích tham chiếu điện áp kích thích thực tế tại cảm biến, đặc biệt hữu ích khi sử dụng cấu hình 6 dây. SHIELD cần được xử lý theo hướng dẫn của thiết bị và hệ thống để giảm ảnh hưởng của nhiễu điện từ.

Nguyên lý chuyển đổi tải trọng thành tín hiệu cân

Khi tải trọng được truyền đúng hướng qua bộ gá đến FT-P500, phần tử đàn hồi dạng shear beam xuất hiện biến dạng rất nhỏ tại vùng chịu cắt. Các strain gauge gắn trên phần tử đo thay đổi điện trở tương ứng với biến dạng và được bố trí thành cầu Wheatstone.

Điện áp kích thích do thiết bị điện tử cân cung cấp làm cầu Wheatstone hoạt động. Khi tải thay đổi, cầu mất cân bằng và tạo ra tín hiệu vi sai mức mV/V. Thiết bị đọc khuếch đại tín hiệu, chuyển đổi A/D, thực hiện hiệu chuẩn, zero, tare, lọc và tính toán để đưa ra giá trị trọng lượng.

Ứng dụng của FT-P500

FT-P500 phù hợp với cân bồn, cân phễu và bệ cân công nghiệp, hệ thống định lượng, máy trộn, thiết bị chứa nguyên liệu và các kết cấu máy cần đo tải trong phạm vi thiết kế. Bộ gá TF500 đặc biệt phù hợp cho các bồn, phễu nhỏ và platform sử dụng cảm biến ở dải tải tương ứng.

Trong hệ thống nhiều điểm đỡ, nhiều load cell có thể được đưa về hộp nối trước khi tín hiệu tổng được xử lý bởi bộ hiển thị hoặc transmitter. Độ chính xác thực tế của hệ thống không chỉ phụ thuộc vào cảm biến mà còn liên quan đến phân bố tải, độ cứng kết cấu, bộ gá, đấu nối điện, chống nhiễu và hiệu chuẩn.

Cam kết và nơi mua Laumas FT-P500 chính hãng

Khi lựa chọn FT-P500 chính hãng, cần xác định tải trọng làm việc, tải động, số điểm đỡ, bộ gá và thiết bị điện tử cân phù hợp. thietbicodien hỗ trợ đối chiếu model, lựa chọn load cell Laumas và cấu hình phụ kiện cho từng ứng dụng cân công nghiệp.

Quý khách cần mua Laumas FT-P500, nhận báo giá hoặc tư vấn kỹ thuật có thể liên hệ trực tiếp thietbicodien để được hỗ trợ lựa chọn sản phẩm chính hãng và cấu hình phù hợp.

Câu hỏi thường gặp (FAQ)

FT-P500 là loại load cell gì?

FT-P500 là load cell dạng dầm chịu cắt shear beam của Laumas, được sử dụng để chuyển đổi tải trọng cơ học thành tín hiệu điện cho hệ thống cân.

FT-P500 có tải trọng danh định bao nhiêu?

Phiên bản FT-P500 có tải trọng danh định 500 kg.

FT-P500 được làm bằng vật liệu gì?

Thân cảm biến được chế tạo bằng thép không gỉ 17-4 PH, phù hợp với yêu cầu độ bền cơ học trong nhiều ứng dụng công nghiệp.

FT-P500 có thể dùng với bộ gá TF500 không?

Có. TF500 là bộ gá Laumas dành cho các load cell shear beam và bending beam tương thích, với tải tĩnh tối đa 500 kg, phù hợp cho FT-P ở dải tải tương ứng.

FT-P500 sử dụng kết nối 4 dây hay 6 dây?

Datasheet của dòng FT-P thể hiện cáp 6 lõi gồm EXC+, EXC-, SIG+, SIG-, REF./SENSE+ và REF./SENSE-, cùng SHIELD. Cách đấu phải phù hợp với thiết bị đọc và sơ đồ hệ thống.

FT-P500 có cấp bảo vệ bao nhiêu?

FT-P500 thuộc dòng FT-P có cấp bảo vệ IP68; nhà sản xuất cũng cung cấp tùy chọn IP69K theo yêu cầu.

Có được cấp 230 VAC trực tiếp vào FT-P500 không?

Không. Load cell chỉ nhận điện áp kích thích từ thiết bị điện tử cân. Điện lưới chỉ cấp cho bộ hiển thị, weight transmitter hoặc bộ số hóa có nguồn vào phù hợp qua thiết bị bảo vệ và cách ly.
