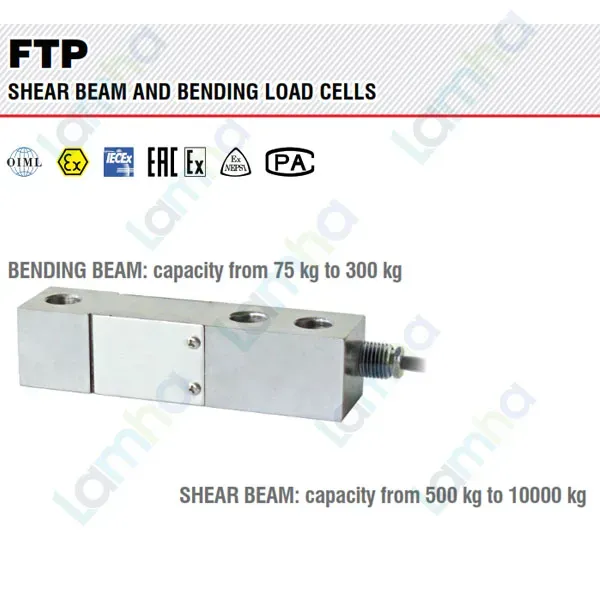

FTP5000 | Cảm biến lực dầm chịu cắt Laumas FTP5000 là load cell dạng shear beam thuộc dòng FTP của Laumas, được thiết kế để chuyển đổi tải trọng cơ học thành tín hiệu điện phục vụ cân và định lượng công nghiệp. Phiên bản FTP5000 có tải trọng danh định 5000 kg, thân bằng thép không gỉ AISI 420, phù hợp với các hệ thống cân bồn, phễu, silo, bệ cân và nhiều kết cấu máy công nghiệp.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị cân, weight transmitter, bộ số hóa, hộp nối và các phụ kiện phục vụ xây dựng hệ thống cân điện tử, định lượng và tự động hóa trong nhà máy.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kiểu cảm biến	Dầm chịu cắt, shear beam
Tải trọng danh định	5000 kg
Vật liệu	Thép không gỉ AISI 420
Sai số tổng hợp	Tối đa ±0,02%
Độ nhạy danh định	2 mV/V ±0,4%
Cấp bảo vệ	IP68; IP69K theo yêu cầu
Điện áp kích thích tối đa không gây hư hỏng	15 V
Quá tải an toàn	150% tải toàn thang
Quá tải giới hạn	200% tải toàn thang
Dải nhiệt độ làm việc	-20 °C đến +70 °C
Cáp kết nối	Dài 5 m, đường kính 5 mm, 6 lõi × 0,25 mm²

Ưu điểm và tính năng nổi bật của Laumas FTP5000

FTP5000 sử dụng kết cấu load cell dầm chịu cắt 5000 kg, trong đó tải trọng tạo ra biến dạng đàn hồi có kiểm soát tại vùng đo của cảm biến. Các strain gauge chuyển đổi biến dạng này thành sự thay đổi điện trở và tạo tín hiệu điện tỷ lệ với tải trọng thông qua cầu Wheatstone.

• Thích hợp cho các hệ thống cân công nghiệp có tải trọng lớn như cân bồn, phễu, silo, bệ cân và máy trộn.
• Thân cảm biến bằng thép không gỉ AISI 420, phù hợp với nhiều môi trường sản xuất công nghiệp.
• Cấp bảo vệ IP68 hỗ trợ làm việc tại vị trí có bụi và độ ẩm khi được lắp đặt đúng kỹ thuật.
• Có thể kết hợp một hoặc nhiều load cell tùy cấu trúc và số điểm đỡ của hệ thống cân.
• Tương thích với bộ hiển thị cân, weight transmitter, bộ số hóa và hộp nối load cell phù hợp.
• Có thể đưa dữ liệu trọng lượng tới PLC, HMI hoặc SCADA thông qua thiết bị điện tử cân tương thích.

Đối với cảm biến lực shear beam, thiết kế cơ khí có ảnh hưởng trực tiếp đến chất lượng phép đo. Bộ gá cần truyền lực theo đúng phương thiết kế và hạn chế lực ngang, lệch tâm, mô-men xoắn, va đập hoặc các tải ngoài ý muốn tác động lên phần tử đàn hồi.

Chức năng, nguyên lý hoạt động và ứng dụng FTP5000

Đấu dây và kết nối FTP5000 trong hệ thống cân

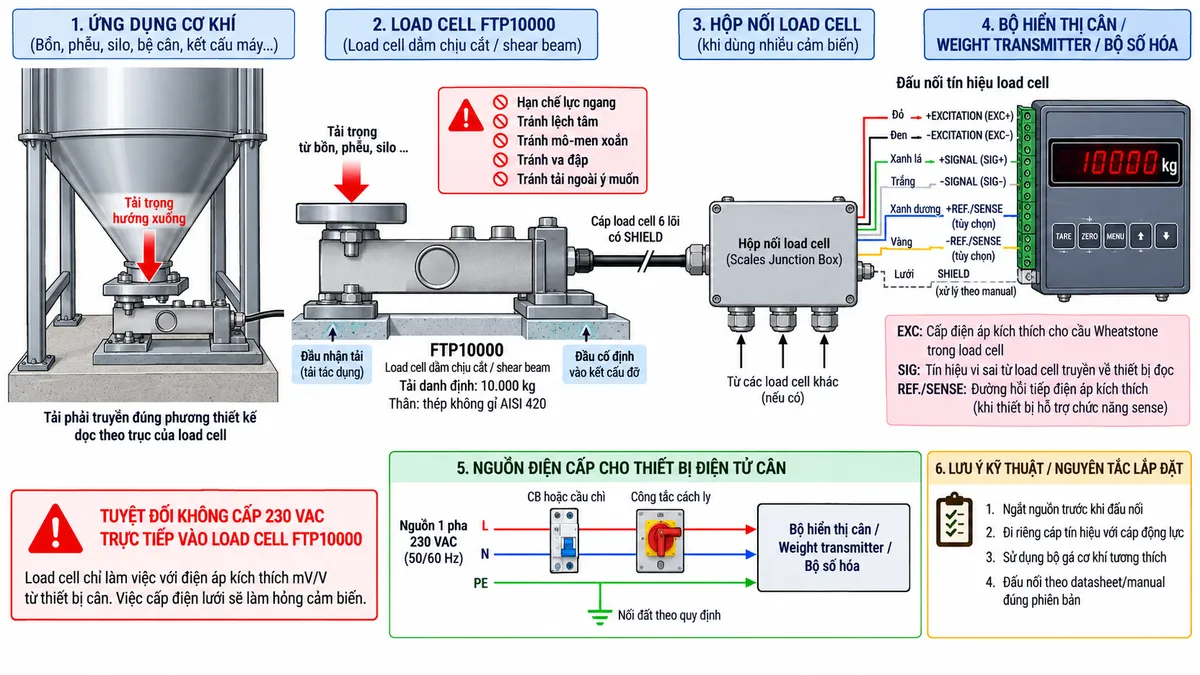

Laumas FTP5000 là load cell strain gauge thụ động. Bộ hiển thị cân, weight transmitter hoặc bộ số hóa cung cấp điện áp kích thích cho cầu Wheatstone của cảm biến qua EXC+ và EXC-, đồng thời nhận tín hiệu vi sai thông qua SIG+ và SIG- để xử lý thành giá trị trọng lượng.

Dòng FTP sử dụng cáp nhiều lõi có SHIELD. Theo sơ đồ kết nối của dòng sản phẩm, các đường REF./SENSE có thể được sử dụng để hồi tiếp điện áp kích thích tới thiết bị đọc tương thích, hỗ trợ bù ảnh hưởng sụt áp trên đường dây. Việc đấu EXC, SIG, REF./SENSE và SHIELD phải tuân theo datasheet hoặc manual đúng cấu hình thiết bị.

Khi sử dụng nhiều load cell, các cảm biến có thể được đưa về hộp nối rồi kết nối tới bộ xử lý trọng lượng. Cáp tín hiệu nên được bố trí tách khỏi dây động lực để giảm nhiễu điện từ. Điện lưới không được cấp trực tiếp cho load cell mà chỉ cấp cho bộ hiển thị, transmitter hoặc thiết bị điện tử có nguồn vào phù hợp.

Nguyên lý chuyển đổi lực thành tín hiệu trọng lượng

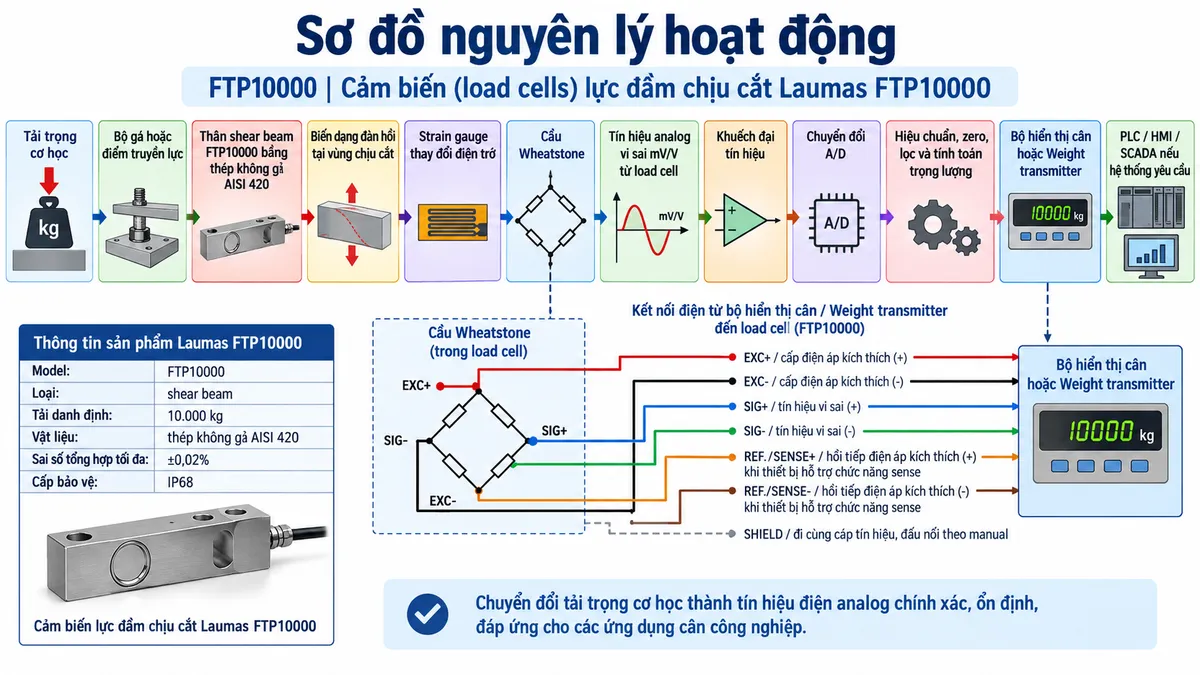

Khi tải trọng tác động đúng hướng lên FTP5000, vùng chịu cắt của phần tử đàn hồi xuất hiện biến dạng rất nhỏ. Các strain gauge gắn trên vùng đo thay đổi điện trở theo biến dạng và được bố trí thành cầu Wheatstone. Nhờ đó, cảm biến tạo ra tín hiệu analog vi sai mV/V có quan hệ với tải trọng đang tác động.

Bộ điện tử cân cung cấp điện áp kích thích cho cầu Wheatstone và nhận tín hiệu đầu ra từ load cell. Tín hiệu được khuếch đại, chuyển đổi A/D, hiệu chuẩn, lọc và xử lý để tính toán giá trị trọng lượng. Kết quả có thể hiển thị trực tiếp hoặc được truyền tới hệ thống điều khiển tự động.

Ứng dụng điển hình của FTP5000

FTP5000 phù hợp cho cân bồn, cân silo và cân phễu công nghiệp, bệ cân, máy trộn, hệ thống cấp liệu, cân nguyên liệu và nhiều máy móc cần đo tải trọng trong dây chuyền sản xuất.

Ở hệ thống có nhiều điểm đỡ, nhiều load cell FTP5000 có thể được lắp dưới cùng một kết cấu và đưa tín hiệu về hộp nối trước khi tới thiết bị điện tử cân. Thiết kế này phù hợp với các bồn, silo hoặc bệ cân kích thước lớn cần phân bố tải trên nhiều cảm biến.

Trong dây chuyền tự động hóa, tín hiệu cân có thể được weight transmitter hoặc bộ số hóa xử lý và truyền tới PLC, HMI hoặc SCADA. Độ chính xác của hệ thống hoàn chỉnh phụ thuộc đồng thời vào cảm biến, bộ gá, phân bố tải, kết cấu cơ khí, đấu nối chống nhiễu và quy trình hiệu chuẩn.
