FTZA1000 | Cảm biến (load cells) lực dầm chịu cắt Laumas FTZA1000

FTZA1000 | Cảm biến lực dầm chịu cắt Laumas FTZA1000

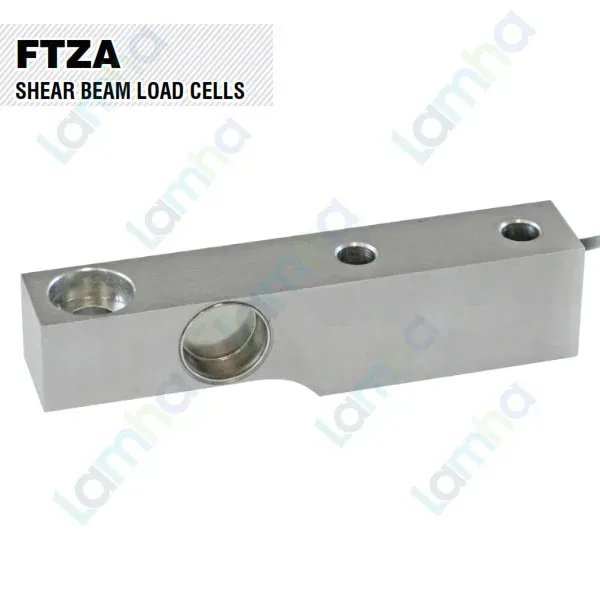

FTZA1000 | Cảm biến lực dầm chịu cắt Laumas FTZA1000 là load cell kiểu shear beam có tải trọng định mức 1000 kg, được thiết kế cho các hệ thống cân và đo tải công nghiệp. Sản phẩm thuộc dòng FTZA của Laumas, thương hiệu Italia chuyên phát triển cảm biến tải, bộ hiển thị cân, Weight transmitter, bộ số hóa và các giải pháp đo lường trọng lượng.

FTZA1000 sử dụng phần tử đàn hồi bằng thép không gỉ 17-4 PH, kết hợp strain gauge và cầu Wheatstone để chuyển đổi tải trọng cơ học thành tín hiệu điện analog dạng mV/V. Với cấp bảo vệ cao, độ chính xác phù hợp cho cân công nghiệp và kết cấu shear beam chắc chắn, sản phẩm thích hợp cho cân bồn, cân phễu, cân bàn, hệ thống định lượng và nhiều dây chuyền tự động hóa.

Ưu điểm và tính năng nổi bật của Laumas FTZA1000

Load cell dầm chịu cắt 1000 kg FTZA1000 được thiết kế nhằm cung cấp phép đo ổn định trong các ứng dụng công nghiệp, đồng thời thuận tiện tích hợp với thiết bị điện tử cân và các bộ gá cơ khí phù hợp.

• Kiểu shear beam thích hợp cho cân bồn, cân phễu, platform và các hệ thống định lượng.
• Thân thép không gỉ 17-4 PH có độ bền cơ học cao và khả năng chống ăn mòn tốt.
• Cấp bảo vệ IP68 hỗ trợ làm việc trong môi trường có bụi và độ ẩm cao khi được lắp đặt đúng kỹ thuật.
• Có phiên bản cấp chính xác C3 và C4 theo OIML R60 cho tải trọng 1000 kg.
• Tín hiệu đầu ra mV/V tương thích với nhiều bộ hiển thị cân, Weight transmitter và bộ số hóa dành cho load cell strain gauge.
• Cáp có SHIELD hỗ trợ giảm ảnh hưởng của nhiễu điện từ lên tín hiệu đo mức thấp.
• Có thể kết hợp với bộ gá chuyên dụng để truyền tải đúng phương và giảm ảnh hưởng của tải ngang, lệch tâm hoặc mô-men uốn.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải trọng định mức	1000 kg
Vật liệu	Thép không gỉ 17-4 PH
Cấp chính xác theo OIML R60	C3 hoặc C4
Số khoảng kiểm định	C3: 3000; C4: 4000
Khoảng kiểm định tối thiểu	C3: Emax/10000; C4: Emax/15000
Sai số kết hợp	≤ ±0,02% với C3; ≤ ±0,017% với C4
Cấp bảo vệ	IP68
Tín hiệu đầu ra định mức	2 mV/V ±0,2%
Điện trở đầu vào	350 Ω ±3,5 Ω
Điện trở đầu ra	350 Ω ±3,5 Ω
Điện trở cách điện	≥ 5000 MΩ
Cân bằng zero	< ±1%
Dải nhiệt độ bù	-10 °C đến +40 °C
Dải nhiệt độ làm việc	-35 °C đến +65 °C
Điện áp kích thích tối đa không gây hư hỏng	18 V
Quá tải an toàn	150% toàn thang
Quá tải giới hạn	300% toàn thang
Độ võng tại tải định mức	0,4 mm
Chiều dài cáp	5 m
Đường kính cáp	5 mm
Cấu hình cáp tiêu chuẩn	4 × 0,20 mm² cùng SHIELD

Chức năng, nguyên lý hoạt động và ứng dụng của FTZA1000

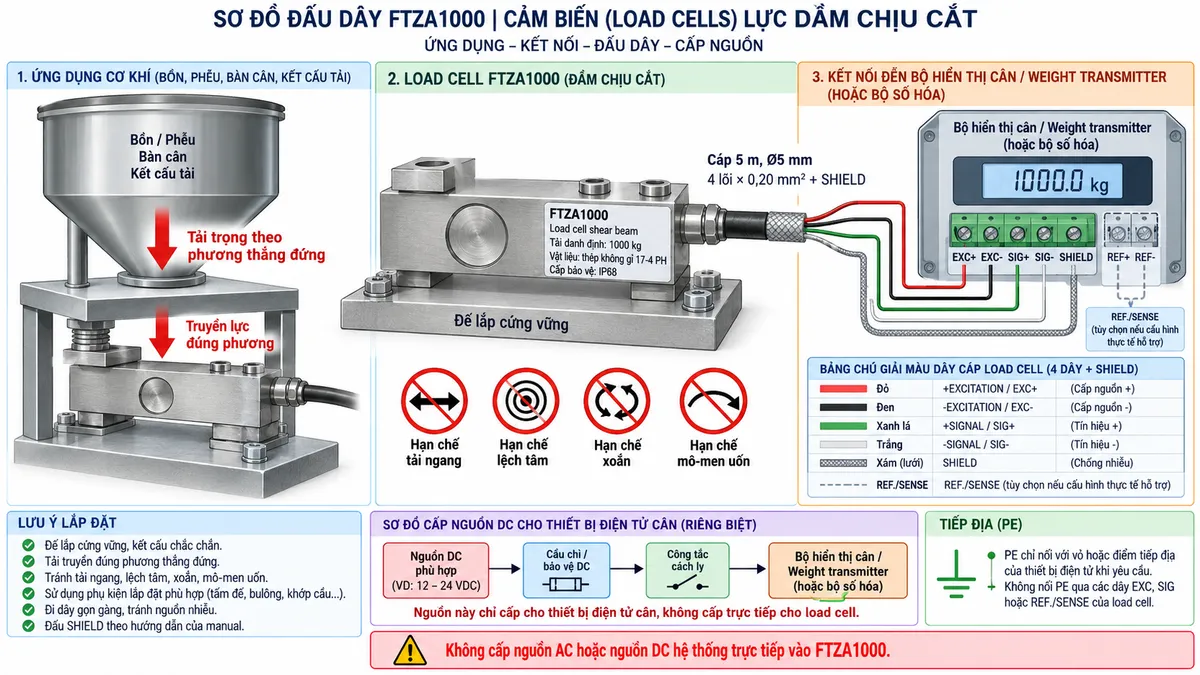

Sơ đồ đấu dây và kết nối FTZA1000

FTZA1000 là load cell strain gauge thụ động. Bộ hiển thị cân, Weight transmitter hoặc bộ số hóa cung cấp điện áp kích thích tới cầu Wheatstone bên trong cảm biến qua EXC+ và EXC-. Khi tải trọng thay đổi, tín hiệu vi sai sinh ra được truyền từ cảm biến về thiết bị điện tử qua SIG+ và SIG- để khuếch đại và xử lý.

Với cấu hình cáp tiêu chuẩn, +SIGNAL sử dụng dây xanh lá, -SIGNAL dùng dây trắng, +EXCITATION dùng dây đỏ và -EXCITATION dùng dây đen. SHIELD đi cùng cáp tín hiệu để hỗ trợ chống nhiễu. Một số tài liệu hoặc cấu hình có thể thể hiện đường REF./SENSE khi được cung cấp; vì vậy việc đấu nối thực tế cần đối chiếu đúng phiên bản cảm biến và tài liệu kỹ thuật đi kèm, không tự gán thêm dây sense.

Nguồn DC của hệ thống chỉ cấp cho bộ điện tử cân theo yêu cầu nguồn của thiết bị đó. Nguồn nên đi qua cầu chì hoặc thiết bị bảo vệ DC và điểm cách ly thích hợp trước khi vào bộ hiển thị hoặc Weight transmitter. Không cấp nguồn AC hoặc nguồn DC hệ thống trực tiếp vào load cell.

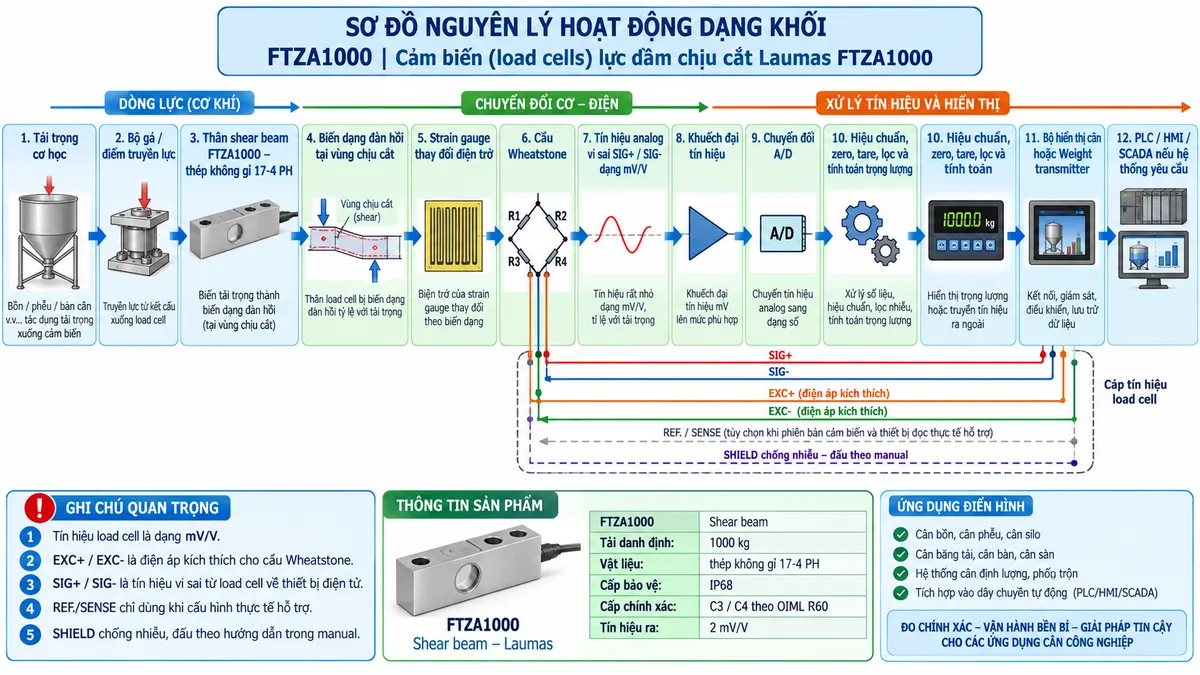

Nguyên lý hoạt động

Khi tải trọng cơ học truyền qua bộ gá tới dầm chịu cắt FTZA1000, phần tử đàn hồi bằng thép không gỉ 17-4 PH bị biến dạng rất nhỏ tại vùng đo. Các strain gauge được gắn tại vị trí thích hợp trên thân cảm biến thay đổi điện trở tỷ lệ với mức biến dạng.

Các strain gauge được mắc thành cầu Wheatstone. Bộ điện tử cân cung cấp điện áp kích thích qua EXC+ và EXC-. Khi tải trọng làm thay đổi trạng thái cân bằng của cầu, điện áp vi sai xuất hiện tại SIG+ và SIG-. Tín hiệu mV/V tỷ lệ với tải trọng này được truyền về bộ điện tử cân để xử lý.

Tại bộ hiển thị hoặc Weight transmitter, tín hiệu analog mức thấp được khuếch đại rồi chuyển đổi sang dạng số bằng bộ A/D. Thiết bị tiếp tục thực hiện hiệu chuẩn, zero, tare, lọc nhiễu và tính toán để đưa ra giá trị trọng lượng. Tùy cấu hình hệ thống, kết quả có thể hiển thị trực tiếp hoặc truyền tới PLC, HMI và SCADA để giám sát, lưu trữ hoặc điều khiển quá trình.

Ứng dụng của FTZA1000 trong hệ thống cân

Laumas FTZA1000 phù hợp với cân bồn, cân phễu, cân bàn và hệ thống định lượng. Cảm biến cũng có thể được sử dụng trong máy đóng gói, dây chuyền phối trộn, hệ thống quản lý nguyên liệu và các máy công nghiệp cần giám sát tải trọng hoặc khối lượng liên tục.

Trong hệ thống có nhiều điểm đỡ, nhiều load cell có thể được kết nối tới hộp nối trước khi tín hiệu tổng được đưa về thiết bị điện tử cân. Số lượng cảm biến và tải trọng danh định cần được lựa chọn dựa trên tổng tải của kết cấu, tải sản phẩm, mức phân bố tải giữa các điểm đỡ và hệ số an toàn.

Lưu ý khi lắp đặt FTZA1000

Để đạt độ chính xác tốt, cảm biến shear beam phải được lắp trên bề mặt đủ cứng và tải cần truyền theo đúng hướng thiết kế. Bộ gá phù hợp giúp hạn chế tải ngang, tải lệch tâm, xoắn và mô-men uốn tác động lên phần tử đo.

Cáp load cell nên đi tách khỏi cáp động lực, biến tần, động cơ và các nguồn nhiễu điện từ mạnh. SHIELD cần được xử lý theo hướng dẫn của thiết bị cân. Không tự ý thay đổi sơ đồ đấu dây, nối tắt hoặc gán thêm REF./SENSE khi chưa xác nhận cấu hình cảm biến thực tế.

Sau khi hoàn thiện phần cơ khí và điện, hệ thống cần được kiểm tra zero và hiệu chuẩn bằng tải chuẩn hoặc phương pháp phù hợp trước khi đưa vào vận hành chính thức.

Cam kết và nơi mua Laumas FTZA1000

Khi lựa chọn cảm biến lực Laumas FTZA1000 chính hãng, người dùng nên đồng bộ tải trọng cảm biến, bộ gá, thiết bị điện tử cân và kết cấu cơ khí để duy trì độ chính xác, độ ổn định và tuổi thọ của toàn bộ hệ thống cân.

Khách hàng cần mua FTZA1000, lựa chọn Weight transmitter, bộ hiển thị cân, bộ số hóa hoặc phụ kiện lắp đặt tương thích có thể liên hệ trực tiếp thietbicodien để được tư vấn sản phẩm chính hãng và nhận báo giá phù hợp với ứng dụng.

Câu hỏi thường gặp (FAQ)

FTZA1000 là loại load cell gì?

FTZA1000 là load cell dạng shear beam hay cảm biến lực dầm chịu cắt. Cảm biến sử dụng strain gauge và cầu Wheatstone để chuyển đổi tải trọng cơ học thành tín hiệu điện analog.

Tải trọng định mức của FTZA1000 là bao nhiêu?

FTZA1000 có tải trọng định mức 1000 kg. Khi lựa chọn cho hệ thống thực tế cần tính thêm trọng lượng kết cấu, tải hữu ích, phân bố tải và hệ số an toàn.

FTZA1000 có cấp bảo vệ nào?

Sản phẩm có cấp bảo vệ IP68, hỗ trợ sử dụng trong nhiều môi trường công nghiệp có bụi hoặc độ ẩm khi được lắp đặt đúng hướng dẫn.

FTZA1000 có những cấp chính xác nào?

Đối với tải trọng 1000 kg, dòng FTZA hỗ trợ cấp chính xác C3 hoặc C4 theo OIML R60. Việc lựa chọn phiên bản cần căn cứ yêu cầu đo lường và cấu hình đặt hàng.

Tín hiệu đầu ra của FTZA1000 là gì?

Cảm biến tạo tín hiệu analog vi sai dạng mV/V. Tín hiệu này thường được đưa vào bộ hiển thị cân, Weight transmitter hoặc bộ số hóa trước khi truyền tới hệ thống điều khiển.

FTZA1000 có dùng REF./SENSE không?

Cấu hình tiêu chuẩn được công bố sử dụng bốn lõi EXC+, EXC-, SIG+ và SIG- cùng SHIELD. Nếu một phiên bản thực tế có thêm REF./SENSE thì chỉ đấu các đường này theo đúng tài liệu đi kèm cảm biến và thiết bị đọc tương thích.

Có thể cấp trực tiếp 24 VDC vào FTZA1000 không?

Không. FTZA1000 là load cell strain gauge thụ động. Nguồn hệ thống được cấp cho bộ điện tử cân, còn cảm biến chỉ nhận điện áp kích thích EXC do thiết bị điện tử cân cung cấp.

FTZA1000 có thể kết nối trực tiếp với PLC không?

Do tín hiệu nguyên bản của load cell ở mức mV/V, thông thường cần Weight transmitter hoặc bộ số hóa load cell để khuếch đại, chuyển đổi và tạo tín hiệu hoặc giao thức phù hợp với PLC.

FTZA1000 thường được dùng cho ứng dụng nào?

Sản phẩm phù hợp cho cân bồn, cân phễu, cân bàn, hệ thống định lượng, máy phối trộn, máy đóng gói và nhiều ứng dụng đo trọng lượng công nghiệp sử dụng load cell shear beam.
