FTKL500 | Cảm biến (load cells) lực dầm chịu cắt Laumas FTKL500

FTKL500 | Cảm biến lực dầm chịu cắt Laumas FTKL500

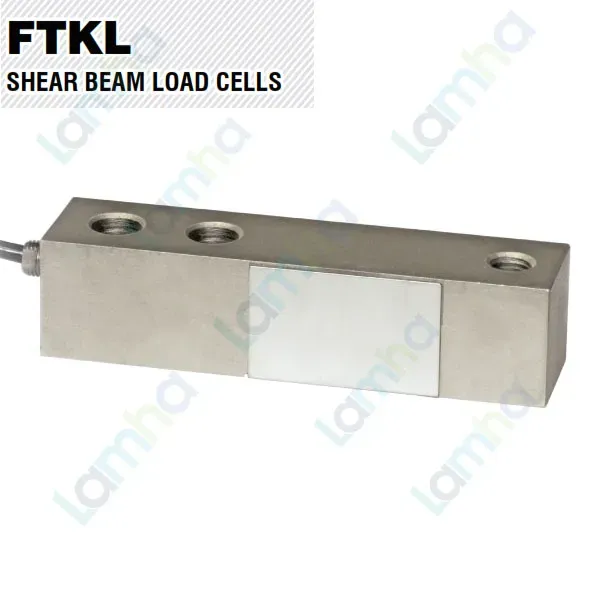

FTKL500 | Cảm biến lực dầm chịu cắt Laumas FTKL500 là load cell kiểu shear beam dành cho các hệ thống cân và đo tải công nghiệp. Model FTKL500 có tải trọng định mức 500 kg, thuộc dòng FTKL của Laumas – thương hiệu Italia chuyên phát triển cảm biến tải, bộ hiển thị cân, weight transmitter và các giải pháp đo lường trọng lượng.

FTKL500 sử dụng thân thép AISI 4340 mạ niken, kết hợp strain gauge và cầu Wheatstone để chuyển đổi biến dạng cơ học thành tín hiệu điện analog. Thiết kế dầm chịu cắt giúp sản phẩm phù hợp với cân bồn, cân phễu, cân bàn, máy định lượng và các kết cấu cân công nghiệp cần tín hiệu tải trọng ổn định.

Ưu điểm và tính năng nổi bật của Laumas FTKL500

Dòng FTKL được thiết kế cho các ứng dụng cân công nghiệp cần sự kết hợp giữa độ chính xác, độ bền cơ học và khả năng tích hợp linh hoạt với thiết bị điện tử cân. Với model 500 kg, FTKL500 đặc biệt phù hợp cho các kết cấu tải trung bình và các hệ thống định lượng tự động.

• Load cell dầm chịu cắt 500 kg phù hợp cho nhiều kết cấu cân bồn, phễu, bàn cân và máy định lượng.
• Thân bằng thép AISI 4340 mạ niken, hỗ trợ độ bền cơ học cao trong môi trường công nghiệp.
• Cấp bảo vệ IP67 giúp hạn chế ảnh hưởng của bụi và nước trong điều kiện lắp đặt phù hợp.
• Tín hiệu đầu ra dạng mV/V tương thích với nhiều bộ hiển thị cân và weight transmitter dành cho load cell strain gauge.
• Dòng FTKL hỗ trợ các cấp chính xác theo OIML R60 tùy cấu hình, phù hợp cả các ứng dụng cân yêu cầu độ chính xác cao.
• Có thể kết hợp với các bộ gá chuyên dụng để truyền tải đúng phương và hạn chế ảnh hưởng của lực ngang, tải lệch tâm hoặc mô-men uốn.
• Các phiên bản và chứng nhận bổ sung cho môi trường đặc thù có thể được lựa chọn tùy yêu cầu hệ thống.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải trọng định mức	500 kg
Vật liệu	Thép AISI 4340 mạ niken
Sai số kết hợp	≤ ±0,02%
Cấp bảo vệ	IP67
Tín hiệu đầu ra định mức	3 mV/V ±0,1%
Điện trở đầu vào	350 Ω ±3,5 Ω
Điện trở đầu ra	350 Ω ±3,5 Ω
Điện trở cách điện	≥5000 MΩ
Dải nhiệt độ bù	-10 °C đến +40 °C
Dải nhiệt độ làm việc	-35 °C đến +65 °C
Điện áp kích thích tối đa không gây hư hỏng	18 V
Quá tải an toàn	150% toàn thang
Quá tải giới hạn	300% toàn thang
Độ võng tại tải định mức	0,4 mm
Chiều dài cáp	4 m
Đường kính cáp	5 mm
Cấu hình lõi cáp	4 × 0,22 mm²
Khối lượng tịnh cảm biến	0,8 kg

Chức năng, nguyên lý hoạt động và ứng dụng của FTKL500

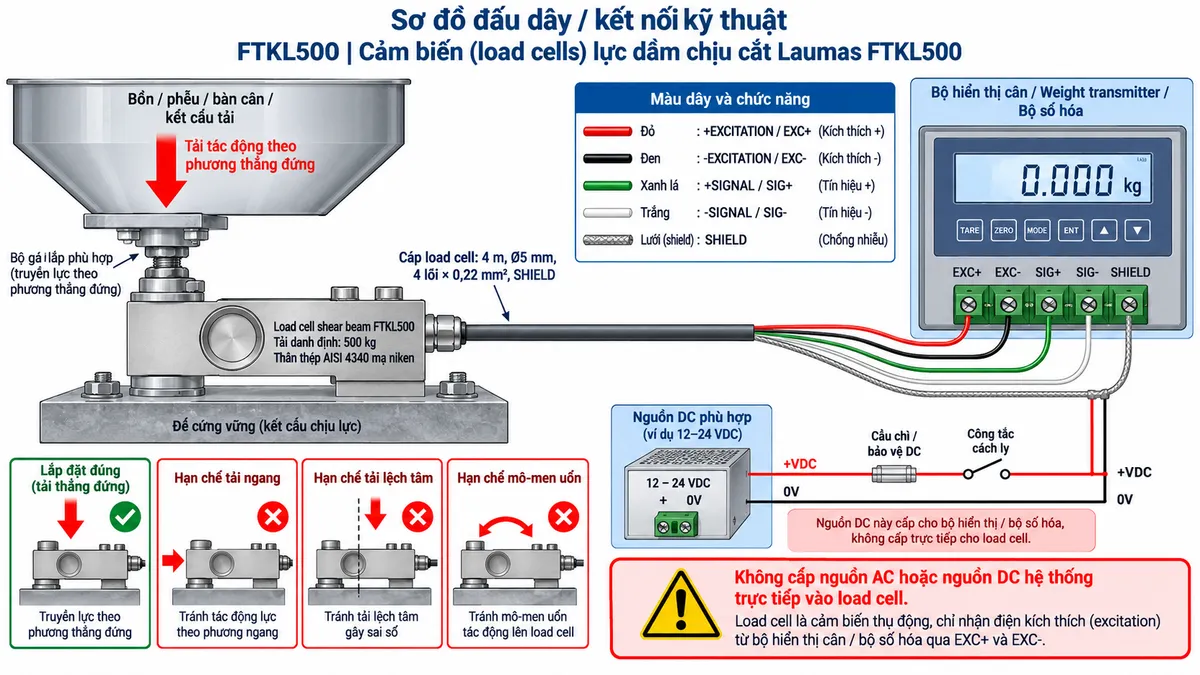

Sơ đồ đấu dây và kết nối

FTKL500 là cảm biến strain gauge thụ động, nhận điện áp kích thích từ bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell. Theo sơ đồ điện của dòng FTKL, dây +SIGNAL màu xanh lá và -SIGNAL màu trắng đưa tín hiệu vi sai từ cảm biến về thiết bị điện tử; dây +EXCITATION màu đỏ và -EXCITATION màu đen cấp điện áp kích thích từ thiết bị đọc tới cầu Wheatstone. Cáp có SHIELD để hỗ trợ chống nhiễu.

FTKL500 sử dụng cấu hình cáp 4 lõi nên kết nối cơ bản gồm EXC+, EXC-, SIG+ và SIG-. Không tự bổ sung REF./SENSE vào cảm biến nếu cấu hình thực tế không có các đường này. Nguồn nuôi của bộ hiển thị hoặc weight transmitter phải được cấp riêng qua thiết bị bảo vệ và cách ly phù hợp; không cấp nguồn AC hoặc nguồn DC hệ thống trực tiếp vào load cell.

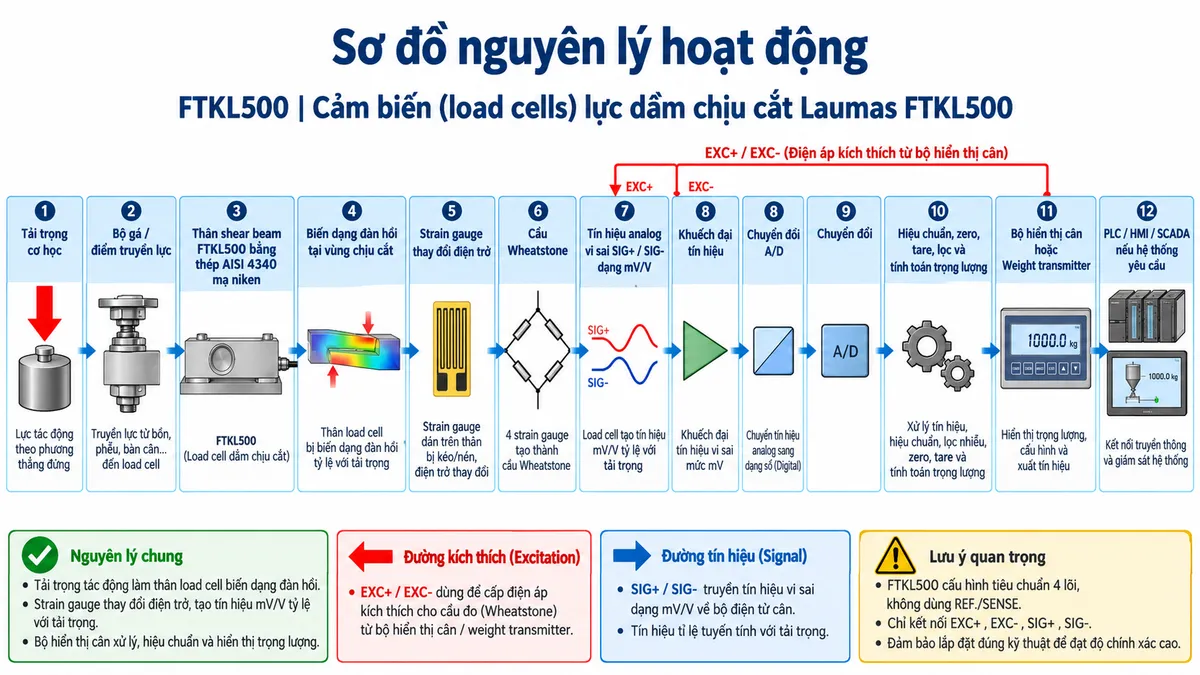

Nguyên lý hoạt động

Khi tải trọng tác động qua bộ gá lên dầm chịu cắt FTKL500, phần tử đàn hồi của cảm biến xuất hiện một biến dạng rất nhỏ tại vùng chịu cắt. Các strain gauge gắn trên thân cảm biến thay đổi điện trở tương ứng với mức biến dạng đó.

Các strain gauge được bố trí thành cầu Wheatstone. Bộ điện tử cân cấp điện áp kích thích qua EXC+ và EXC-. Khi tải thay đổi, trạng thái cân bằng của cầu đo thay đổi và tạo ra một điện áp vi sai trên SIG+ và SIG-. Với FTKL, tín hiệu này là tín hiệu analog dạng mV/V tỷ lệ với tải trọng tác dụng lên cảm biến.

Tín hiệu mV/V sau đó được bộ hiển thị cân hoặc weight transmitter khuếch đại, chuyển đổi A/D, lọc và hiệu chuẩn để tính thành giá trị trọng lượng. Tùy thiết bị điện tử được sử dụng, dữ liệu có thể tiếp tục được truyền tới PLC, HMI hoặc SCADA phục vụ giám sát, điều khiển và lưu trữ dữ liệu.

Ứng dụng trong hệ thống cân công nghiệp

Laumas FTKL500 phù hợp cho cân bồn, cân phễu, cân bàn và hệ thống định lượng, cũng như các máy móc cần đo lực hoặc khối lượng trong dây chuyền sản xuất. Khi sử dụng nhiều load cell, các cảm biến có thể được đưa về hộp nối trước khi tín hiệu tổng được truyền tới thiết bị điện tử cân.

Trong thiết kế thực tế, cần tính đến trọng lượng bản thân của kết cấu, tải hữu ích, số lượng cảm biến, sự phân bố tải và hệ số an toàn. Không nên lựa chọn tải trọng load cell chỉ dựa trên khối lượng sản phẩm cần cân nếu chưa tính toàn bộ tải cơ học tác dụng lên hệ thống.

Lưu ý khi lắp đặt FTKL500

Độ chính xác của hệ thống phụ thuộc nhiều vào kết cấu gá load cell. Cảm biến cần được lắp trên bề mặt đủ cứng, tải phải truyền đúng hướng và bộ gá phải giảm thiểu lực ngang, tải lệch tâm cũng như mô-men uốn ngoài ý muốn.

Cáp tín hiệu nên đi tách khỏi cáp động lực, biến tần, contactor và động cơ để giảm nhiễu điện từ. SHIELD cần được đấu nối theo hướng dẫn của thiết bị đo. Sau khi hoàn thiện phần cơ khí và điện, toàn bộ hệ thống cân cần được zero và hiệu chuẩn trước khi vận hành chính thức.

Cam kết và nơi mua Laumas FTKL500

Khi lựa chọn cảm biến lực Laumas FTKL500 chính hãng, người dùng cần đồng bộ cảm biến với bộ gá, bộ hiển thị cân hoặc Weight transmitter và kết cấu cơ khí của hệ thống để đạt độ ổn định và độ chính xác mong muốn.

Khách hàng cần mua FTKL500, lựa chọn thiết bị đọc tín hiệu hoặc tư vấn giải pháp cân phù hợp có thể liên hệ trực tiếp thietbicodien để được hỗ trợ sản phẩm chính hãng và nhận báo giá theo yêu cầu.

Câu hỏi thường gặp (FAQ)

FTKL500 là loại load cell gì?

FTKL500 là load cell kiểu shear beam hay cảm biến lực dầm chịu cắt. Cảm biến chuyển tải trọng cơ học thành tín hiệu điện mV/V nhờ strain gauge và cầu Wheatstone.

Tải trọng định mức của FTKL500 là bao nhiêu?

FTKL500 có tải trọng định mức 500 kg. Khi lựa chọn cho một hệ thống cân, cần tính cả tải hữu ích, khối lượng kết cấu và hệ số an toàn.

FTKL500 được chế tạo từ vật liệu gì?

Cảm biến sử dụng thép AISI 4340 mạ niken, phù hợp với yêu cầu về độ bền cơ học của các ứng dụng cân công nghiệp.

FTKL500 sử dụng bao nhiêu dây tín hiệu?

Cấu hình tiêu chuẩn sử dụng cáp 4 lõi gồm EXC+, EXC-, SIG+ và SIG-, cùng SHIELD chống nhiễu. Vì vậy không nên tự gán thêm các đường REF./SENSE nếu cảm biến thực tế không được cấu hình hỗ trợ.

Có thể kết nối FTKL500 trực tiếp với PLC không?

Tín hiệu đầu ra của cảm biến là tín hiệu mV/V có mức điện áp nhỏ. Thông thường cần bộ khuếch đại, Weight transmitter hoặc bộ số hóa load cell để chuyển tín hiệu thành dạng phù hợp trước khi đưa vào PLC.

FTKL500 có được cấp nguồn AC trực tiếp không?

Không. Load cell là cảm biến strain gauge thụ động. Điện áp kích thích EXC+ và EXC- phải được cung cấp từ bộ điện tử cân tương thích; không cấp nguồn AC trực tiếp vào cảm biến.

FTKL500 phù hợp với ứng dụng nào?

Sản phẩm phù hợp với cân bồn, cân phễu, cân bàn, hệ thống định lượng, máy phối trộn và các thiết bị công nghiệp cần đo tải trọng bằng load cell dầm chịu cắt.
