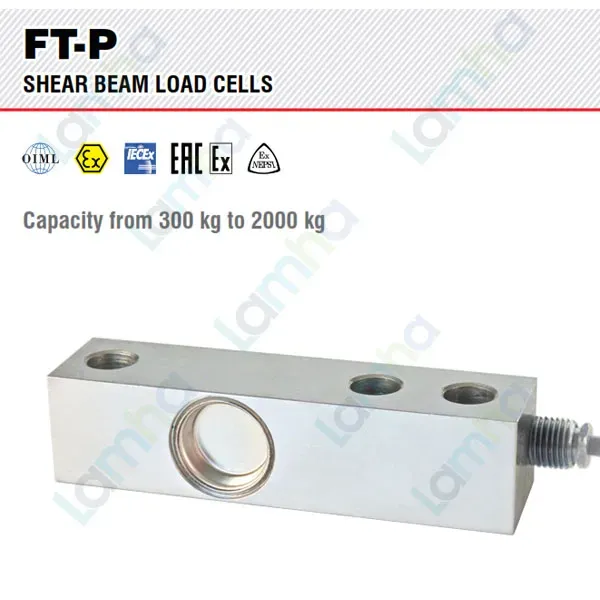

1. FTP1000DOP | Cảm biến lực dầm chịu cắt Laumas FTP1000DOP

FTP1000DOP là cảm biến tải trọng dạng shear beam - dầm chịu cắt thuộc dòng FTP DOP của Laumas, có tải trọng danh định 1000 kg. Điểm khác biệt nổi bật của phiên bản DOP là cảm biến được trang bị hai hệ thống cầu đo và hai cáp tín hiệu đầu ra, phục vụ các ứng dụng cần kiến trúc đo kép hoặc hệ thống an toàn dự phòng.

Laumas là thương hiệu Italia chuyên phát triển thiết bị cân và định lượng công nghiệp, bao gồm load cell, bộ gá cơ khí, hộp nối, bộ hiển thị cân, weight transmitter, bộ số hóa và các thành phần tích hợp hệ thống cân vào tự động hóa. Dòng FTP DOP được phát triển riêng cho các ứng dụng shear beam cần hai đường tín hiệu độc lập phục vụ hệ thống an toàn kép.

Đặc tính kỹ thuật tiêu biểu

Đặc tính	Thông tin
Tải trọng danh định	1000 kg
Kiểu cảm biến	Shear beam - dầm chịu cắt
Vật liệu thân	Thép không gỉ 17-4 PH
Sai số tổng hợp	≤ ±0,03%
Cấp bảo vệ của phiên bản 1000 kg	IP67
Tín hiệu đầu ra danh định	2 mV/V ±0,1%
Điện trở đầu vào	370 Ω ±10 Ω
Điện trở đầu ra	355 Ω ±5 Ω
Dải nhiệt độ bù	-10 đến +50 °C
Dải nhiệt độ làm việc	-20 đến +70 °C
Quá tải an toàn	150% tải trọng toàn thang
Quá tải phá hủy	300% tải trọng toàn thang
Điện áp cấp tối đa không gây hư hỏng	15 V
Cáp tín hiệu	Hai cáp riêng, mỗi cáp dài 5 m, đường kính 5 mm, 6 lõi × 0,25 mm²

2. Ưu điểm / tính năng nổi bật của Laumas FTP1000DOP

Ưu điểm quan trọng nhất của load cell FTP1000DOP hai ngõ ra là khả năng cung cấp hai đường đo riêng biệt từ cùng một phần tử tải. Laumas xác định FTP DOP là dòng cảm biến có hai cáp đầu ra phục vụ dual safety systems, phù hợp với các hệ thống cần giám sát dự phòng hoặc hai chuỗi xử lý tín hiệu độc lập.

• Hai hệ thống tín hiệu đầu ra giúp xây dựng hai kênh giám sát riêng cho ứng dụng an toàn kép.
• Kết cấu shear beam phù hợp với cân bồn, phễu, platform và nhiều kết cấu cân công nghiệp.
• Thân bằng thép không gỉ 17-4 PH mang lại độ cứng cơ học cao và khả năng chống ăn mòn tốt.
• Sai số tổng hợp thấp giúp tín hiệu cân ổn định khi hệ thống cơ khí được thiết kế và hiệu chuẩn đúng.
• Mỗi đường đo sử dụng cáp riêng, thuận tiện cho việc đưa tín hiệu tới hai thiết bị điện tử hoặc hai kênh xử lý độc lập.
• Có thể kết hợp với bộ hiển thị cân, weight transmitter, bộ giới hạn tải hoặc bộ số hóa phù hợp với yêu cầu của từng hệ thống.

3. Chức năng, nguyên lý hoạt động và ứng dụng FTP1000DOP

Chức năng trong hệ thống cân và hệ thống an toàn kép

Cảm biến tải trọng Laumas FTP1000DOP chuyển đổi lực cơ học thành tín hiệu điện tỷ lệ với tải. Khi tải được truyền qua bộ gá tới vùng nhận lực, thân shear beam biến dạng đàn hồi rất nhỏ tại khu vực đo. Các strain gauge bên trong cảm nhận biến dạng này và tạo tín hiệu thông qua cầu Wheatstone.

Khác với load cell thông thường chỉ có một đường tín hiệu, FTP1000DOP có hai cầu đo và hai cáp đầu ra. Mỗi cầu đo có thể được kết nối tới một chuỗi điện tử riêng, cho phép hệ thống so sánh, giám sát hoặc xây dựng cấu trúc dự phòng tùy theo thiết kế an toàn của máy.

Việc sử dụng hai đường tín hiệu không đồng nghĩa với việc có thể đấu song song tùy ý. Hai cầu đo cần được kết nối đúng theo sơ đồ của Laumas và yêu cầu của thiết bị điện tử tương ứng, đặc biệt khi hệ thống được thiết kế cho chức năng giới hạn tải hoặc an toàn.

Nguyên lý hoạt động của hai cầu đo độc lập

FTP1000DOP sử dụng nguyên lý strain gauge shear beam. Tải trọng gây biến dạng đàn hồi tại vùng chịu cắt của thân cảm biến. Các strain gauge thay đổi điện trở theo biến dạng và được mắc thành cầu Wheatstone để tạo tín hiệu điện tỷ lệ với lực tác động.

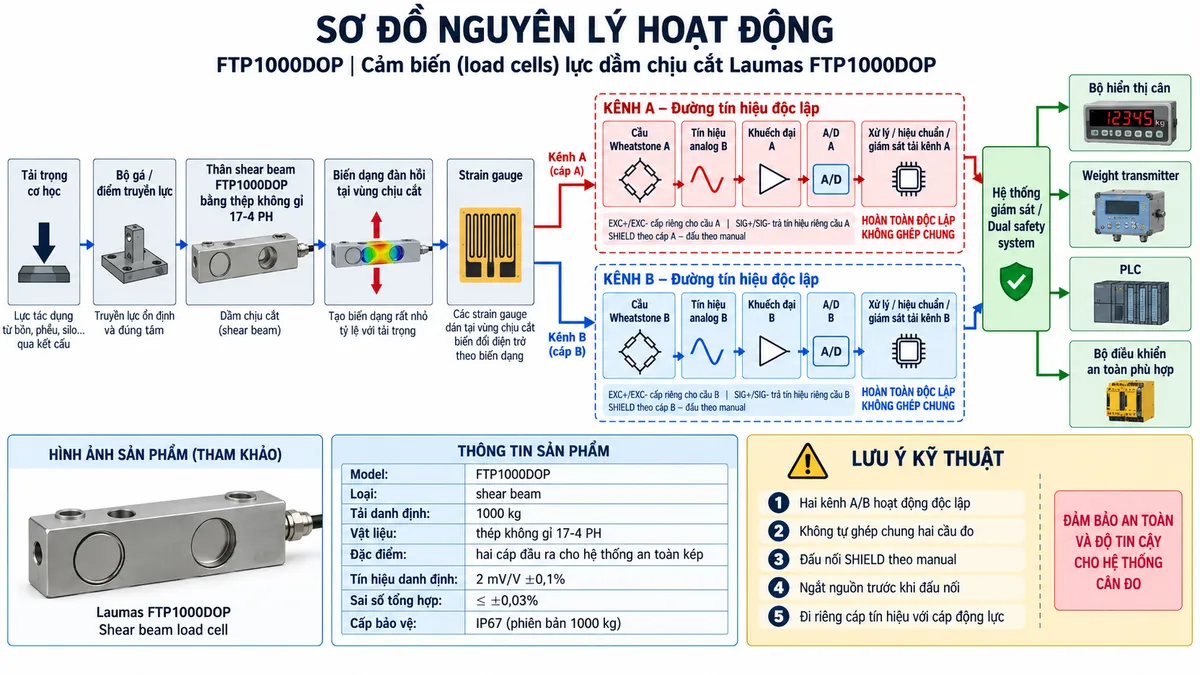

Điểm đặc trưng của phiên bản DOP là có hai cầu đo độc lập, thường được nhận diện là hai kênh A và B. Mỗi cầu được cấp kích thích riêng và tạo tín hiệu đầu ra riêng, nhờ đó có thể kết nối tới hai chuỗi thu nhận tín hiệu khác nhau.

Ở mỗi chuỗi xử lý, tín hiệu analog mV/V được đưa qua khối khuếch đại, chuyển đổi A/D và xử lý số. Tùy thiết bị sử dụng, hệ thống có thể thực hiện hiệu chuẩn, zero, lọc, tính toán tải trọng, giám sát giới hạn hoặc so sánh hai kênh để phục vụ chức năng điều khiển và an toàn.

Ứng dụng điển hình

Nhờ thiết kế load cell hai tín hiệu độc lập, FTP1000DOP đặc biệt phù hợp với các ứng dụng cần đo tải đồng thời với giám sát dự phòng.

• Hệ thống giới hạn và giám sát tải cần hai chuỗi tín hiệu riêng.
• Máy nâng, thiết bị nâng hạ hoặc kết cấu có yêu cầu giám sát tải an toàn.
• Cân bồn, phễu và platform cần kênh đo dự phòng.
• Máy công nghiệp có hệ thống điều khiển và hệ thống an toàn xử lý tín hiệu riêng biệt.
• Ứng dụng cần so sánh hai kênh đo để phát hiện bất thường của chuỗi tín hiệu.
• Hệ thống cân hoặc giám sát lực kết nối với hai thiết bị điện tử độc lập.

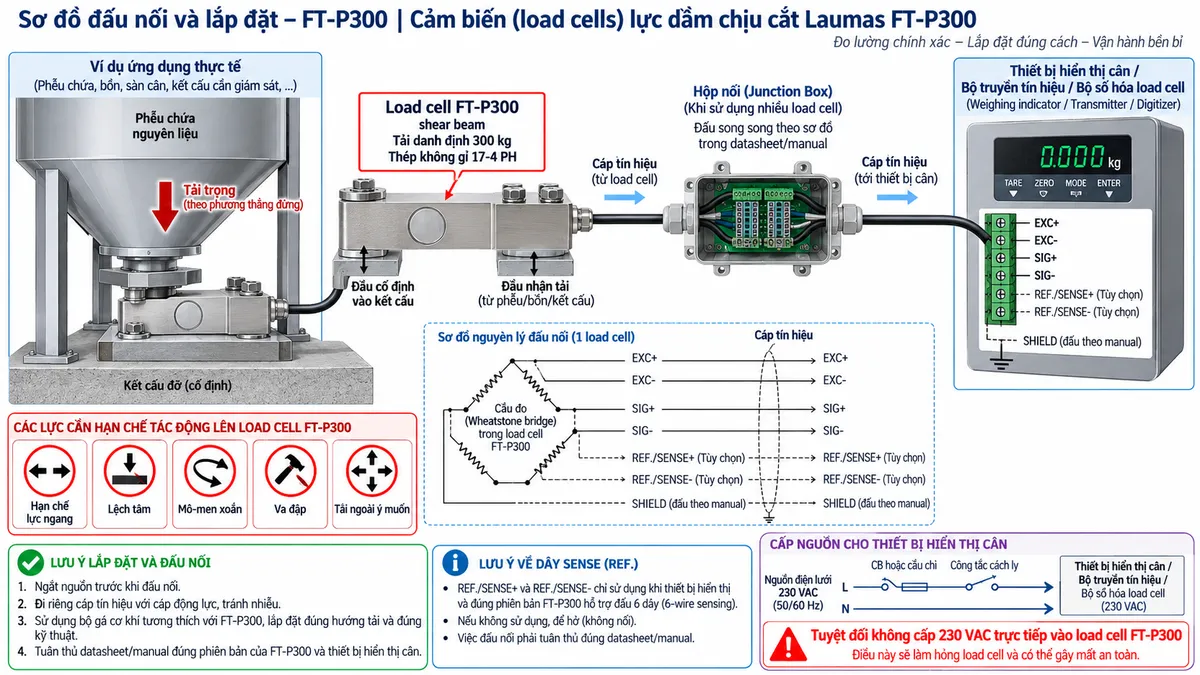

Lưu ý khi thiết kế và đấu nối FTP1000DOP

Với FTP1000DOP dual output, hai cầu đo cần được xem như hai chuỗi tín hiệu riêng. Không nên tự ý nối song song, đấu chéo hoặc dùng chung dây kích thích giữa hai cầu nếu thiết kế hệ thống và tài liệu thiết bị không cho phép.

Mỗi thiết bị nhận tín hiệu phải tương thích với load cell strain gauge và có khả năng cấp kích thích, thu tín hiệu mV/V theo đúng thông số kỹ thuật. Nếu sử dụng các đường REF./SENSE, việc đấu nối phải theo đúng cấu hình 6 dây của FTP1000DOP và manual của thiết bị nhận.

Cáp tín hiệu cần được bố trí tách biệt với cáp động lực, motor, contactor và biến tần. SHIELD của mỗi cáp phải được xử lý theo sơ đồ nối đất của thiết bị điện tử nhằm hạn chế vòng lặp đất và nhiễu điện từ.

Độ an toàn của toàn hệ thống không chỉ phụ thuộc vào load cell mà còn phụ thuộc vào kiến trúc điện tử, logic giám sát, bộ gá cơ khí, tải thực tế và thiết kế an toàn của máy. Khi FTP1000DOP được dùng cho chức năng an toàn, toàn bộ chuỗi đo cần được đánh giá theo yêu cầu của ứng dụng cụ thể.
