FTZ2000 | Cảm biến (load cells) lực dầm chịu cắt Laumas FTZ2000

FTZ2000 | Cảm biến lực dầm chịu cắt Laumas FTZ2000

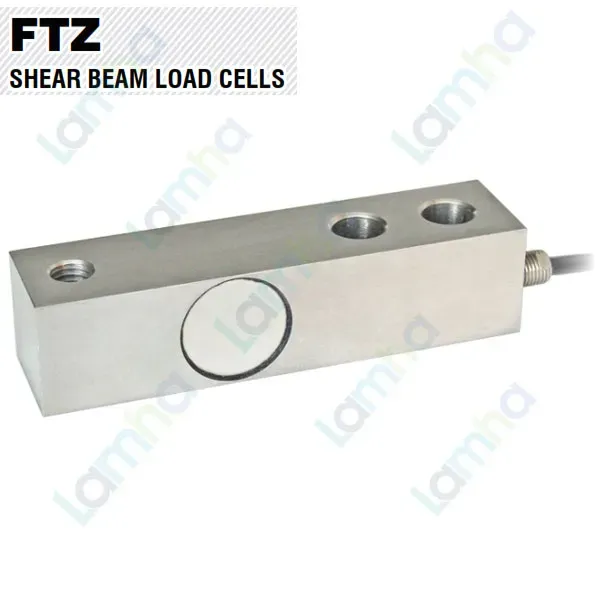

FTZ2000 | Cảm biến lực dầm chịu cắt Laumas FTZ2000 là load cell dạng shear beam thuộc dòng FTZ của Laumas, được thiết kế để chuyển đổi tải trọng cơ học thành tín hiệu điện phục vụ các hệ thống cân và định lượng công nghiệp. Phiên bản FTZ2000 có tải trọng danh định 2000 kg, thân bằng thép không gỉ 17-4 PH, phù hợp với bồn, phễu, silo, bệ cân, máy trộn và nhiều kết cấu cần giám sát trọng lượng.

Laumas là thương hiệu Italia chuyên về thiết bị cân và định lượng công nghiệp. Hãng phát triển đồng bộ load cell, bộ gá cơ khí, hộp nối, bộ hiển thị cân, weight transmitter và các thiết bị xử lý tín hiệu, giúp xây dựng hệ thống cân từ phần tử đo đến khâu hiển thị và tích hợp tự động hóa.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kiểu cảm biến	Dầm chịu cắt, shear beam
Tải trọng danh định	2000 kg
Vật liệu thân cảm biến	Thép không gỉ 17-4 PH
Sai số tổng hợp	Tối đa ±0,02%
Cấp bảo vệ	IP67
Cấp chính xác	C3 theo OIML R 60

Ưu điểm và tính năng nổi bật của Laumas FTZ2000

Laumas FTZ2000 sử dụng cấu trúc load cell shear beam 2000 kg, trong đó tải trọng tạo ra biến dạng đàn hồi có kiểm soát tại vùng chịu cắt. Kiểu kết cấu này phù hợp với nhiều hệ thống cân công nghiệp nhờ khả năng lắp tại các điểm đỡ và kết nối thuận tiện với thiết bị điện tử cân.

• Thân thép không gỉ 17-4 PH có độ bền cơ học cao, phù hợp với nhiều môi trường sản xuất.
• Cấp bảo vệ IP67 giúp cảm biến đáp ứng môi trường có bụi và độ ẩm khi lắp đặt đúng kỹ thuật.
• Cấp chính xác C3 theo OIML R 60 phù hợp với nhiều yêu cầu cân công nghiệp.
• Có thể kết hợp với các bộ gá Laumas dành cho dòng FTZ như TF2000, TF2000Z, TFPS2000 hoặc bộ gá tương thích theo thiết kế hệ thống.
• Có thể sử dụng một load cell hoặc nhiều load cell thông qua hộp nối trong hệ thống cân nhiều điểm đỡ.
• Tương thích với bộ hiển thị cân, weight transmitter hoặc bộ số hóa phù hợp để đưa dữ liệu trọng lượng vào hệ thống điều khiển.

Đối với cảm biến lực dầm chịu cắt, bộ gá có vai trò quan trọng trong việc truyền lực đúng phương và hạn chế tác động ngoài ý muốn. Các bộ gá TF2000, TF2000Z và TFPS2000 của Laumas có phạm vi ứng dụng đến 2000 kg, phù hợp với nhiều cấu hình sử dụng FTZ2000 trên bồn, phễu, silo hoặc bệ cân.

Chức năng, nguyên lý hoạt động và ứng dụng FTZ2000

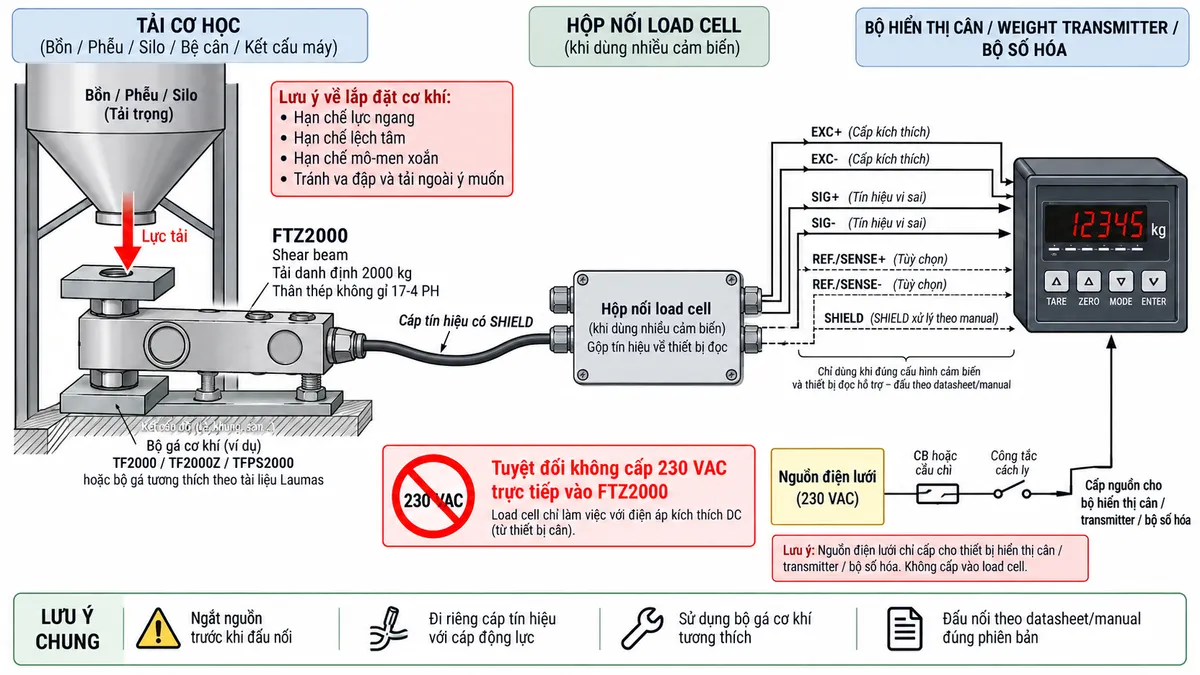

Đấu dây và kết nối FTZ2000 trong hệ thống cân

FTZ2000 là load cell strain gauge thụ động. Bộ hiển thị cân, weight transmitter hoặc bộ số hóa cấp điện áp kích thích cho cầu Wheatstone bên trong cảm biến qua EXC+ và EXC-, đồng thời nhận tín hiệu vi sai từ load cell qua SIG+ và SIG-.

Nếu cấu hình cảm biến và thiết bị đọc hỗ trợ đường REF./SENSE, các đường này chỉ được đấu theo đúng datasheet hoặc manual của phiên bản thực tế. SHIELD của cáp tín hiệu cần được xử lý theo hướng dẫn kỹ thuật nhằm giảm ảnh hưởng của nhiễu điện từ. Không tự suy đoán màu dây, số chân hoặc terminal khi chưa đối chiếu tài liệu chính thức của FTZ2000.

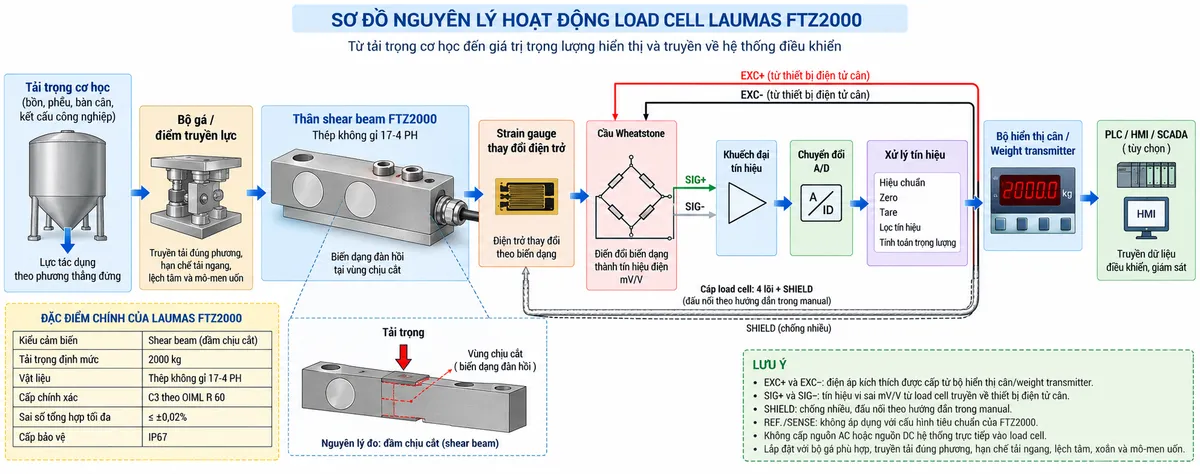

Nguyên lý chuyển đổi tải trọng thành tín hiệu điện

Khi tải trọng được truyền đúng hướng qua bộ gá tới FTZ2000, phần tử đàn hồi dạng shear beam xuất hiện biến dạng rất nhỏ tại vùng chịu cắt. Các strain gauge liên kết với phần tử đàn hồi thay đổi điện trở tương ứng với mức biến dạng và được bố trí thành cầu Wheatstone.

Khi được thiết bị điện tử cân cấp điện áp kích thích, cầu Wheatstone tạo ra tín hiệu analog vi sai tỷ lệ với tải trọng. Tín hiệu này được khuếch đại, chuyển đổi A/D và xử lý bằng các chức năng hiệu chuẩn, zero, tare, lọc và tính toán để tạo thành giá trị trọng lượng.

Ứng dụng điển hình của FTZ2000

FTZ2000 phù hợp cho cân bồn, cân phễu, cân silo và bệ cân công nghiệp, máy trộn, hệ thống cấp liệu, cân nguyên liệu và các kết cấu cần đo tải trong dây chuyền sản xuất.

Bộ gá TF2000 và TF2000Z được thiết kế cho bồn, phễu và platform, hỗ trợ bù sai lệch giữa các mặt đỡ của kết cấu. Với các ứng dụng có rung động hoặc bộ phận chuyển động, TFPS2000 có cơ cấu hạn chế lực ngang và chống lật, đồng thời hỗ trợ bù sai lệch và điều chỉnh chiều cao.

Trong hệ thống cân nhiều điểm đỡ, nhiều FTZ2000 có thể được bố trí dưới cùng một kết cấu và kết nối qua hộp nối trước khi đưa tín hiệu tới thiết bị xử lý trọng lượng. Độ chính xác của hệ thống hoàn chỉnh còn phụ thuộc vào phân bố tải, bộ gá, độ cứng kết cấu, chống nhiễu và quy trình hiệu chuẩn.

Cam kết và nơi mua Laumas FTZ2000 chính hãng

Khi lựa chọn FTZ2000 chính hãng, cần xác định tải trọng vận hành, tải động, số điểm đỡ, hệ số an toàn, bộ gá và thiết bị điện tử cân đi kèm. thietbicodien hỗ trợ khách hàng đối chiếu model và lựa chọn cấu hình Laumas phù hợp cho từng ứng dụng cân công nghiệp.

Quý khách cần mua Laumas FTZ2000, nhận báo giá hoặc tư vấn kỹ thuật có thể liên hệ trực tiếp thietbicodien để được hỗ trợ lựa chọn sản phẩm chính hãng và cấu hình phù hợp.

Câu hỏi thường gặp (FAQ)

FTZ2000 là loại load cell gì?

FTZ2000 là load cell dạng dầm chịu cắt shear beam thuộc dòng FTZ của Laumas, dùng để chuyển đổi tải trọng cơ học thành tín hiệu điện cho hệ thống cân.

FTZ2000 có tải trọng danh định bao nhiêu?

FTZ2000 có tải trọng danh định 2000 kg. Dòng FTZ còn có các phiên bản 500 kg, 1000 kg và 5000 kg.

FTZ2000 được chế tạo bằng vật liệu gì?

Thân cảm biến được chế tạo từ thép không gỉ 17-4 PH, phù hợp với yêu cầu độ bền cơ học trong các ứng dụng cân công nghiệp.

FTZ2000 có cấp bảo vệ bao nhiêu?

FTZ2000 thuộc dòng FTZ có cấp bảo vệ IP67.

FTZ2000 có cấp chính xác nào?

Dòng FTZ được Laumas công bố với cấp chính xác C3 theo OIML R 60.

FTZ2000 có thể dùng với bộ gá TF2000 không?

Có. TF2000 và TF2000Z là các bộ gá Laumas dành cho các load cell shear beam tương thích, trong đó có FTZ, với phạm vi ứng dụng đến 2000 kg.

FTZ2000 có phù hợp với hệ thống có rung động không?

Có thể sử dụng khi thiết kế cơ khí phù hợp. Bộ gá TFPS2000 được Laumas thiết kế cho silo, máy trộn, bồn và phễu có rung động do các bộ phận chuyển động, đồng thời hỗ trợ hạn chế lực ngang và chống lật.

Có được cấp 230 VAC trực tiếp vào FTZ2000 không?

Không. Load cell chỉ nhận điện áp kích thích từ thiết bị điện tử cân. Điện lưới chỉ được cấp cho bộ hiển thị, weight transmitter hoặc bộ số hóa có nguồn vào phù hợp thông qua thiết bị bảo vệ và cách ly.
