HI1285-5 | Điện Cực Đo pH/EC/TDS dùng cho HI9811-5/9812-5/9813-5 Hanna HI1285-5

1. Giới thiệu HI1285-5 | Điện Cực Đo pH/EC/TDS dùng cho HI9811-5/9812-5/9813-5 Hanna

HI1285-5 | Điện Cực Đo pH/EC/TDS dùng cho HI9811-5/9812-5/9813-5 Hanna là đầu dò đa thông số tích hợp dùng để đo pH, độ dẫn điện EC, TDS và nhiệt độ khi kết hợp với các máy đo cầm tay tương thích của Hanna. Thay vì sử dụng nhiều đầu dò riêng biệt, HI1285-5 bố trí các phần tử cảm biến trong một thân polypropylene, giúp thao tác đo ngoài hiện trường, nhà kính, hệ thống thủy canh và xử lý nước thuận tiện hơn.

Theo tài liệu kỹ thuật của Hanna, HI1285-5 là đầu dò 3 trong 1 có tiền khuếch đại. Phần pH sử dụng bầu thủy tinh LT, hệ tham chiếu Ag/AgCl, junction vải và điện giải gel; phần EC/TDS sử dụng hai chân thép không gỉ theo nguyên lý amperometric; đồng thời đầu dò có cảm biến nhiệt độ tích hợp phục vụ việc bù ảnh hưởng nhiệt độ trong hệ thống đo.

Hanna Instruments là thương hiệu thiết bị phân tích được hình thành tại Italy từ năm 1978, phát triển các giải pháp đo pH, EC/TDS, ORP, oxy hòa tan, nhiệt độ và nhiều chỉ tiêu chất lượng nước khác. Hanna hiện có hoạt động sản xuất tại nhiều quốc gia, trong đó có Romania. Sản phẩm HI1285-5 trong thông tin hàng hóa này có xuất xứ Romania.

HI1285-5 được Hanna thiết kế để sử dụng với các máy đo đa thông số cầm tay HI9811-5, HI9812-5 và HI9813-5. Do đầu nối DIN của dòng đầu dò này được thiết kế cho các máy tương thích cụ thể, người dùng không nên giả định có thể thay thế trực tiếp cho mọi máy đo Hanna có hình thức đầu nối tương tự.

2. Ưu điểm và tính năng nổi bật của Hanna HI1285-5

Tích hợp nhiều phép đo trên cùng một đầu dò

Ưu điểm nổi bật của điện cực Hanna HI1285-5 là tích hợp bộ phận đo pH, EC/TDS và cảm biến nhiệt độ trong cùng một thân đầu dò. Cấu trúc này giúp giảm số lượng phụ kiện cần mang theo và thuận tiện khi người vận hành phải kiểm tra liên tiếp nhiều thông số của cùng một mẫu dung dịch.

Điện cực pH có mạch tiền khuếch đại

Tín hiệu từ điện cực pH có trở kháng rất cao và dễ chịu ảnh hưởng của nhiễu điện. HI1285-5 được tích hợp mạch tiền khuếch đại tín hiệu pH, giúp hạn chế ảnh hưởng của nhiễu điện từ các thiết bị như motor và bơm thường gặp trong nhà kính, hệ thống tưới hoặc khu vực xử lý nước.

Junction vải và điện giải gel ít bảo trì

Phần điện cực pH sử dụng hệ tham chiếu đơn Ag/AgCl với junction vải và điện giải gel. Điện giải dạng gel không yêu cầu người dùng châm bổ sung định kỳ như một số điện cực điện giải lỏng. Theo thiết kế của Hanna, phần junction vải cũng có thể được kéo nhẹ để lộ bề mặt mới khi junction bị bẩn và kết quả bắt đầu trôi hoặc không ổn định.

Cảm biến EC/TDS amperometric hai chân thép không gỉ

Phần đo độ dẫn sử dụng cảm biến EC amperometric hai chân thép không gỉ. Mạch đo tạo tín hiệu điện xoay chiều tại cảm biến và xác định đáp ứng dòng điện qua dung dịch; khi lượng ion hòa tan thay đổi, độ dẫn điện của mẫu cũng thay đổi. Máy đo sử dụng tín hiệu EC này để hiển thị EC hoặc xác định TDS theo chức năng và hệ số chuyển đổi của thiết bị tương thích.

Cảm biến nhiệt độ tích hợp

Cảm biến nhiệt độ tích hợp cung cấp thông tin nhiệt độ của dung dịch cho máy đo, giúp hệ thống thực hiện bù ảnh hưởng nhiệt độ đối với phép đo theo thiết kế của máy. Việc đo nhiệt độ ngay tại đầu dò đặc biệt hữu ích khi dung dịch chuẩn và mẫu thực tế có nhiệt độ khác nhau.

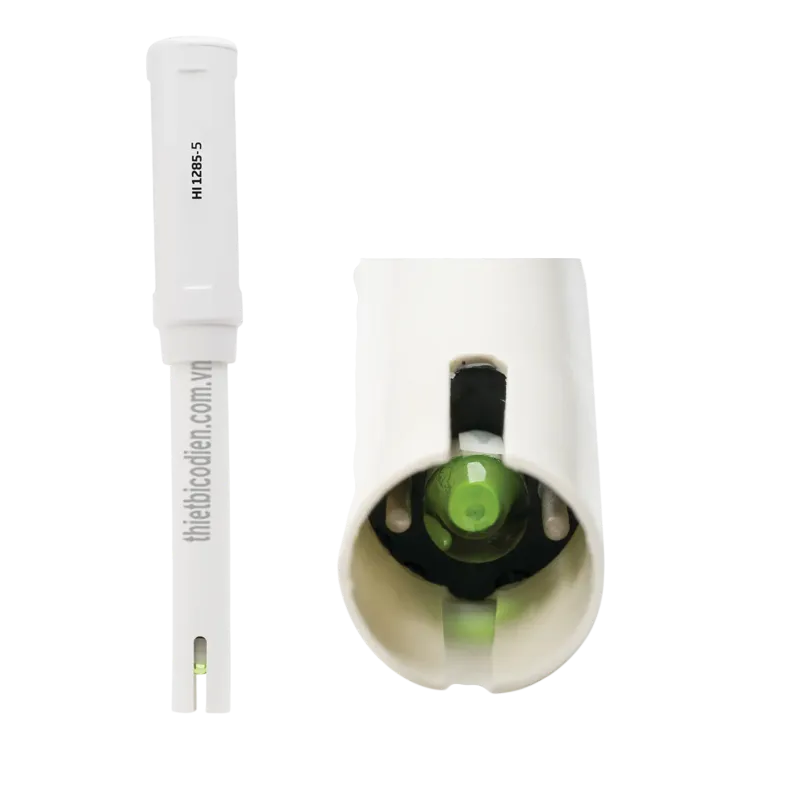

Thân polypropylene phù hợp sử dụng hiện trường

Toàn bộ cụm cảm biến được bố trí trong thân polypropylene chắc chắn. Vật liệu này phù hợp với nhiều ứng dụng đo nước và dung dịch dinh dưỡng, đồng thời các gờ bảo vệ quanh vùng bầu thủy tinh pH giúp giảm nguy cơ va chạm trực tiếp vào phần tử thủy tinh trong quá trình thao tác thông thường.

Đặc tính	Thông tin xác nhận từ tài liệu Hanna
Loại đầu dò	Đầu dò đa thông số pH/EC/TDS/nhiệt độ có tiền khuếch đại
Hệ tham chiếu pH	Đơn, Ag/AgCl
Junction	Vải
Điện giải	Gel
Loại thủy tinh pH	LT
Hình dạng đầu pH	Cầu, đường kính 8 mm
Khoảng pH tối ưu của đầu dò	0 đến 13 pH
Nhiệt độ làm việc của đầu dò	0 đến 50 °C
Áp suất tối đa	0,1 bar
Vật liệu thân	Polypropylene
Cảm biến nhiệt độ	Có, tích hợp
Cảm biến EC/TDS	Amperometric, hai chân thép không gỉ
Tiền khuếch đại pH	Có
Cáp	1 m
Đầu nối	DIN 8 chân
Máy đo tương thích	HI9811-5, HI9812-5, HI9813-5

3. Chức năng, nguyên lý hoạt động và ứng dụng của HI1285-5

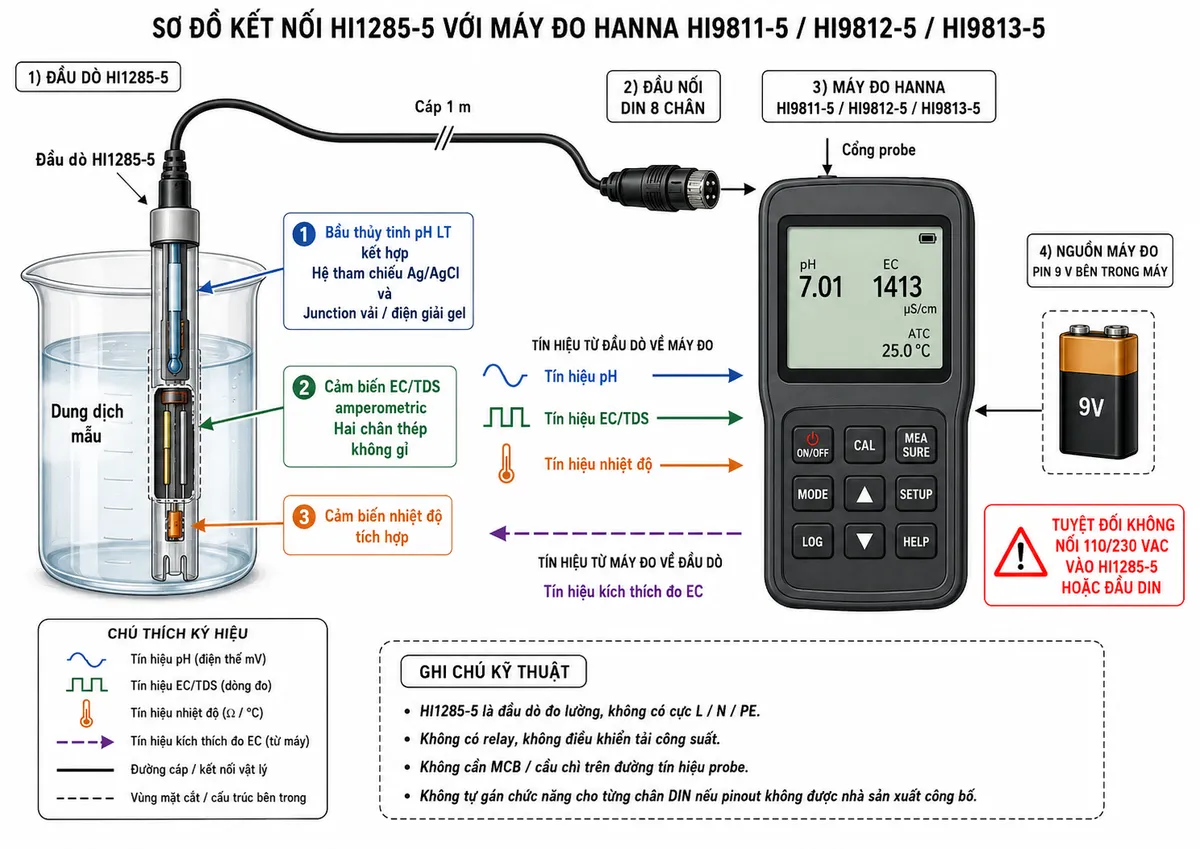

Kết nối HI1285-5 với máy đo Hanna

HI1285-5 không phải thiết bị điện công suất và không được cấp điện lưới AC trực tiếp. Đầu dò kết nối với máy HI9811-5, HI9812-5 hoặc HI9813-5 thông qua cáp và đầu DIN 8 chân. Nguồn hoạt động của hệ thống đo được cung cấp bởi máy đo tương thích; các dòng máy này sử dụng pin 9 V theo tài liệu của Hanna.

Vì HI1285-5 chỉ là đầu dò đo lường, sản phẩm không có các cực L, N, PE, không có tiếp điểm relay và không điều khiển tải điện. Do đó không cần lắp MCB, MCCB hay cầu chì riêng trên đường tín hiệu giữa đầu dò và máy đo. Người dùng chỉ cần cắm đầu DIN đúng hướng vào socket của máy, không tự đấu nguồn AC/DC vào các chân DIN và không tự suy đoán chức năng từng chân nếu không có sơ đồ pinout chính thức của nhà sản xuất.

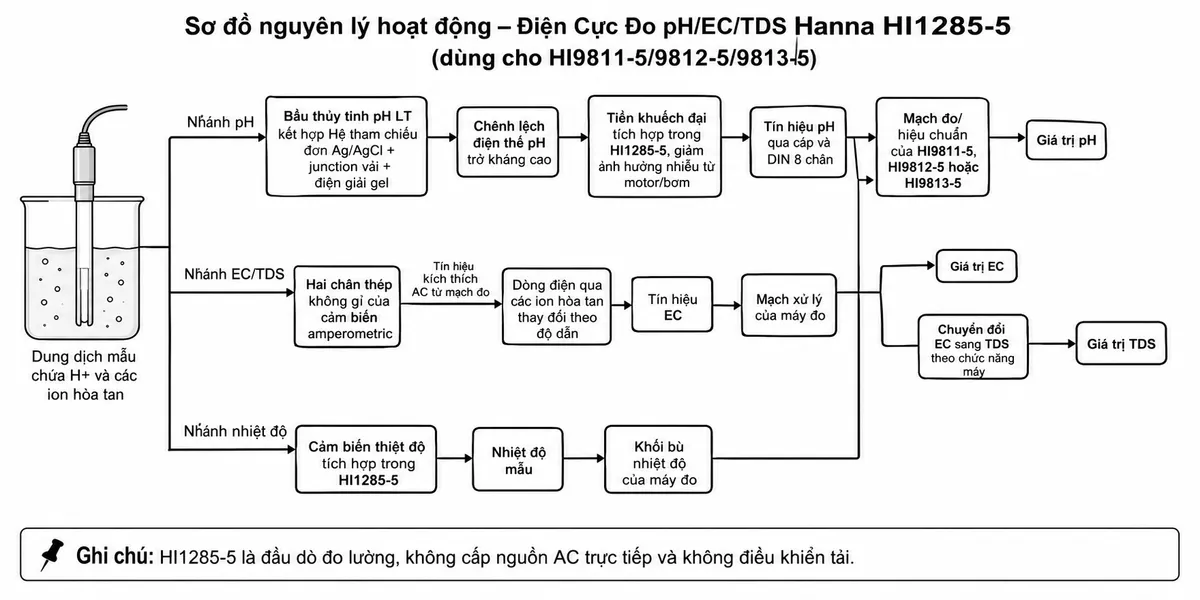

Nguyên lý đo pH

Ở nhánh pH, bầu thủy tinh cảm biến phản ứng với hoạt độ ion hydro trong mẫu và tạo ra chênh lệch điện thế so với hệ tham chiếu Ag/AgCl. Tín hiệu điện thế này có trở kháng cao nên được đưa qua mạch tiền khuếch đại tích hợp trong HI1285-5 trước khi truyền về máy đo. Việc khuếch đại ngay tại đầu dò giúp giảm tác động của nhiễu điện trên đường tín hiệu.

Junction vải tạo đường tiếp xúc ion giữa điện giải gel của hệ tham chiếu và mẫu đo. Khi junction bị nhiễm bẩn hoặc kết quả trở nên trôi, thiết kế junction có thể cho phép làm lộ phần vải mới để cải thiện tiếp xúc, tùy theo tình trạng thực tế của đầu dò.

Nguyên lý đo EC và TDS

Ở nhánh EC, máy đo tạo tín hiệu điện xoay chiều cho hai chân thép không gỉ của cảm biến. Các ion hòa tan trong mẫu cho phép dòng điện đi qua giữa hai điện cực; mức đáp ứng điện phụ thuộc vào độ dẫn điện của dung dịch. Nồng độ ion hòa tan cao hơn thường tạo độ dẫn cao hơn.

TDS là đại lượng được suy ra từ độ dẫn điện thông qua phép chuyển đổi của máy đo, vì vậy cảm biến thực chất đo đáp ứng EC của dung dịch, sau đó thiết bị tương thích xử lý để hiển thị giá trị TDS khi người dùng chọn chế độ tương ứng.

Vai trò của cảm biến nhiệt độ

Nhiệt độ ảnh hưởng đáng kể tới độ dẫn điện và cũng ảnh hưởng đến đáp ứng của hệ thống đo pH. Cảm biến nhiệt độ nằm trong HI1285-5 cung cấp dữ liệu nhiệt độ đồng thời với các tín hiệu đo khác để máy tương thích thực hiện bù nhiệt độ cho phép đo pH/EC/TDS theo thuật toán và cấu hình của thiết bị.

Ứng dụng thực tế

Điện cực pH/EC/TDS Hanna HI1285-5 phù hợp cho việc kiểm tra dung dịch dinh dưỡng trong nhà kính và thủy canh, nơi cần theo dõi đồng thời độ axit/kiềm và mức độ ion hòa tan. Việc tích hợp nhiều cảm biến vào cùng một đầu dò giúp người dùng chuyển chế độ đo trên máy mà không phải thay đầu dò giữa các phép đo.

Trong xử lý nước và giám sát môi trường, HI1285-5 có thể hỗ trợ kiểm tra nhanh pH, độ dẫn và TDS của mẫu nước bằng máy đo cầm tay tương thích. Hanna cũng khuyến nghị đầu dò cho các ứng dụng liên quan tới nồi hơi và tháp giải nhiệt, với điều kiện mẫu và điều kiện vận hành nằm trong giới hạn kỹ thuật của đầu dò.

Đối với hệ thống thủy canh hoặc dung dịch phân bón, EC/TDS giúp theo dõi mức tổng thể của các ion hòa tan nhưng không cho biết riêng nồng độ của từng chất dinh dưỡng. Vì vậy, giá trị EC/TDS nên được xem là chỉ báo tổng hợp về độ dẫn hoặc lượng chất rắn hòa tan có tính ion, không phải phép phân tích thành phần hóa học riêng lẻ.

Lưu ý khi sử dụng và bảo quản

• Tháo nắp bảo vệ trước khi đo và nhúng phần cảm biến đủ sâu theo hướng dẫn của máy đo.
• Đảm bảo không có bọt khí mắc tại khu vực cảm biến EC vì bọt khí có thể làm kết quả không ổn định.
• Rửa đầu dò giữa các mẫu để hạn chế nhiễm chéo.
• Không chạm hoặc chà mạnh trực tiếp vào bầu thủy tinh pH.
• Không để phần cảm biến pH khô trong thời gian dài; sử dụng dung dịch bảo quản điện cực phù hợp theo hướng dẫn Hanna.
• Không cấp nguồn điện lưới hoặc nguồn DC ngoài trực tiếp vào đầu DIN của đầu dò.
• Hiệu chuẩn máy bằng dung dịch chuẩn thích hợp trước khi thực hiện các phép đo yêu cầu độ tin cậy cao.

4. Cam kết và nơi mua Hanna HI1285-5 chính hãng

Khi lựa chọn HI1285-5 chính hãng Hanna, người dùng cần đặc biệt kiểm tra đúng mã đầu dò và đúng dòng máy tương thích, bởi đầu nối DIN của các điện cực Hanna không nên được xem là có khả năng thay thế lẫn nhau chỉ dựa trên hình thức bên ngoài.

Khách hàng có nhu cầu mua điện cực pH/EC/TDS HI1285-5 dùng cho HI9811-5, HI9812-5 hoặc HI9813-5 có thể liên hệ thietbicodien để được tư vấn đúng model, kiểm tra khả năng tương thích với máy đang sử dụng và lựa chọn sản phẩm chính hãng phù hợp với ứng dụng đo thực tế.

Câu hỏi thường gặp (FAQ)

HI1285-5 đo được những thông số nào?

HI1285-5 tích hợp phần tử đo pH, cảm biến EC/TDS amperometric và cảm biến nhiệt độ. Khi kết nối với máy Hanna tương thích, hệ thống có thể đo pH, EC, TDS và nhiệt độ theo chức năng của từng model máy.

HI1285-5 dùng được với máy Hanna nào?

Hanna xác định HI1285-5 dùng cho HI9811-5, HI9812-5 và HI9813-5. Không nên tự động thay thế đầu dò này cho các máy khác chỉ vì đầu nối có hình dạng tương tự.

HI1285-5 có đo TDS trực tiếp không?

Phần EC/TDS của đầu dò sử dụng cảm biến amperometric hai chân để xác định đáp ứng độ dẫn của dung dịch. Máy đo sau đó sử dụng tín hiệu EC và phép chuyển đổi phù hợp để hiển thị giá trị TDS khi chọn chế độ TDS.

Tại sao HI1285-5 có bộ tiền khuếch đại pH?

Tín hiệu pH có trở kháng cao và dễ bị nhiễu. Bộ tiền khuếch đại tích hợp giúp giảm ảnh hưởng của nhiễu điện từ motor, bơm và các thiết bị điện khác, đặc biệt hữu ích trong nhà kính và hệ thống thủy canh.

HI1285-5 có cần cấp nguồn riêng không?

Không. HI1285-5 kết nối trực tiếp với máy đo tương thích qua đầu DIN và không được cấp nguồn AC trực tiếp. Nguồn cho hệ thống đo và mạch cảm biến được cung cấp từ máy đo.

Có cần đấu MCB hoặc cầu chì cho HI1285-5 không?

Không cần lắp thiết bị bảo vệ quá dòng trên đường tín hiệu của đầu dò. HI1285-5 là đầu dò đo lường điện áp thấp, không phải tải điện công suất và không có các cực L/N/PE.

Cảm biến nhiệt độ trong HI1285-5 có tác dụng gì?

Cảm biến nhiệt độ đo nhiệt độ ngay tại mẫu và cung cấp dữ liệu cho máy đo để thực hiện bù ảnh hưởng nhiệt độ trong hệ thống đo pH và EC/TDS theo thiết kế của thiết bị tương thích.

HI1285-5 có phù hợp cho thủy canh không?

Có. Hanna liệt kê thủy canh và nhà kính trong nhóm ứng dụng được khuyến nghị cho HI1285-5. Đầu dò cho phép người dùng kiểm tra pH, EC/TDS và nhiệt độ của dung dịch dinh dưỡng bằng một cụm cảm biến duy nhất.

HI1285-5 có phải phiên bản CAL Check không?

Không. HI1285-5 là đầu dò tiêu chuẩn dành cho các máy HI9811-5, HI9812-5 và HI9813-5. Các biến thể đầu dò Hanna có hậu tố khác có thể được thiết kế cho những dòng máy hoặc tính năng khác, vì vậy cần lựa chọn đúng mã sản phẩm theo máy đang sử dụng.
