HI7635 | Điện Cực Độ Dẫn Trong Dòng (In-line) Có Bù Nhiệt Độ Tự Động Hanna HI7635

1) Giới thiệu HI7635 | Điện Cực Độ Dẫn Trong Dòng Có Bù Nhiệt Độ Tự Động Hanna

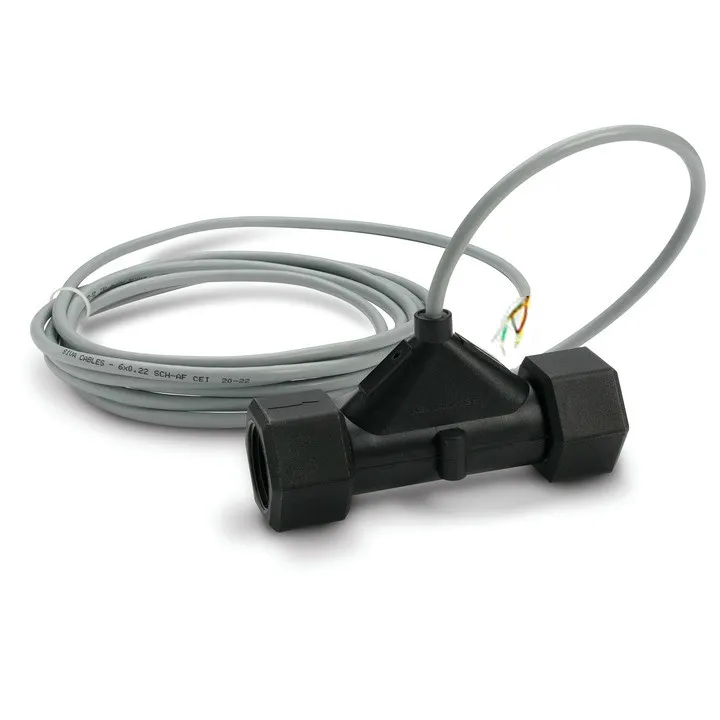

HI7635 | Điện Cực Độ Dẫn Trong Dòng (In-line) Có Bù Nhiệt Độ Tự Động Hanna HI7635 là đầu dò đo độ dẫn điện EC được thiết kế để lắp trực tiếp trên đường ống trong các hệ thống giám sát và xử lý nước công nghiệp. Sản phẩm sử dụng phương pháp đo độ dẫn kiểu 4 vòng, tích hợp cảm biến nhiệt độ NTC để hỗ trợ bù nhiệt độ tự động ATC khi làm việc cùng bộ transmitter tương thích.

Hanna Instruments được thành lập năm 1978 tại Ý và phát triển các thiết bị phân tích chất lượng nước, điện hóa và đo lường phục vụ phòng thí nghiệm, hiện trường cũng như quy trình công nghiệp. Theo thông tin sản phẩm cung cấp, model HI7635 có xuất xứ Romania.

Khác với đầu dò cầm tay dùng để kiểm tra từng mẫu riêng lẻ, HI7635 được chế tạo cho đo độ dẫn EC liên tục trên đường ống. Cấu trúc thân polypropylene gia cường phù hợp với môi trường công nghiệp, trong khi kết nối ren ở hai đầu giúp tích hợp đầu dò vào tuyến ống để dung dịch quá trình chảy trực tiếp qua vùng đo.

2) Ưu điểm / tính năng nổi bật

• Cảm biến EC 4 vòng sử dụng phương pháp đo potentiometric, giúp duy trì phép đo ổn định trên phạm vi ứng dụng rộng và hạn chế ảnh hưởng phân cực thường gặp ở một số cấu hình điện cực hai cực.
• Cảm biến nhiệt độ NTC tích hợp cung cấp dữ liệu nhiệt độ cho mạch bù nhiệt của transmitter, giúp giá trị độ dẫn được quy đổi nhất quán khi nhiệt độ chất lỏng thay đổi.
• Thiết kế in-line cho phép lắp trực tiếp vào đường ống, phù hợp với các hệ thống cần theo dõi độ dẫn liên tục thay vì lấy mẫu thủ công.
• Thân polypropylene gia cường sợi có kết cấu chắc chắn, hướng tới điều kiện sử dụng thường xuyên trong các ứng dụng công nghiệp.
• Cáp tín hiệu mã màu giúp nhận biết dây cảm biến nhiệt độ và các đường tín hiệu của cụm đo khi kết nối với transmitter Hanna tương thích.
• HI7635 có thể làm việc cùng transmitter độ dẫn HI8936, từ đó chuyển phép đo tại đầu dò thành tín hiệu thích hợp cho hệ thống hiển thị, giám sát hoặc điều khiển phía sau.
• Thiết kế đo 4 vòng yêu cầu ít bảo trì hơn so với nhiều cấu hình điện cực truyền thống và không cần thay cell thường xuyên trong điều kiện sử dụng phù hợp.

Thông số kỹ thuật chính của Hanna HI7635

Đặc tính	Thông tin
Kiểu sản phẩm	Đầu dò độ dẫn EC lắp trong dòng / đường ống
Phương pháp đo	Potentiometric 4 vòng
Cảm biến nhiệt độ	NTC tích hợp
Bù nhiệt độ	Tự động, 0 đến 50 °C khi sử dụng với hệ đo tương thích
Vật liệu thân	Polypropylene gia cường sợi
Nhiệt độ vận hành của đầu dò	0 đến 80 °C
Áp suất làm việc tối đa	5 bar
Kết nối quá trình	Ren 1 inch NPT tại hai đầu
Chiều dài tổng thể	Khoảng 142 mm
Cáp kết nối	4 m, dây mã màu
Transmitter tương thích điển hình	Hanna HI8936 series

3) Chức năng, nguyên lý hoạt động và ứng dụng của Hanna HI7635

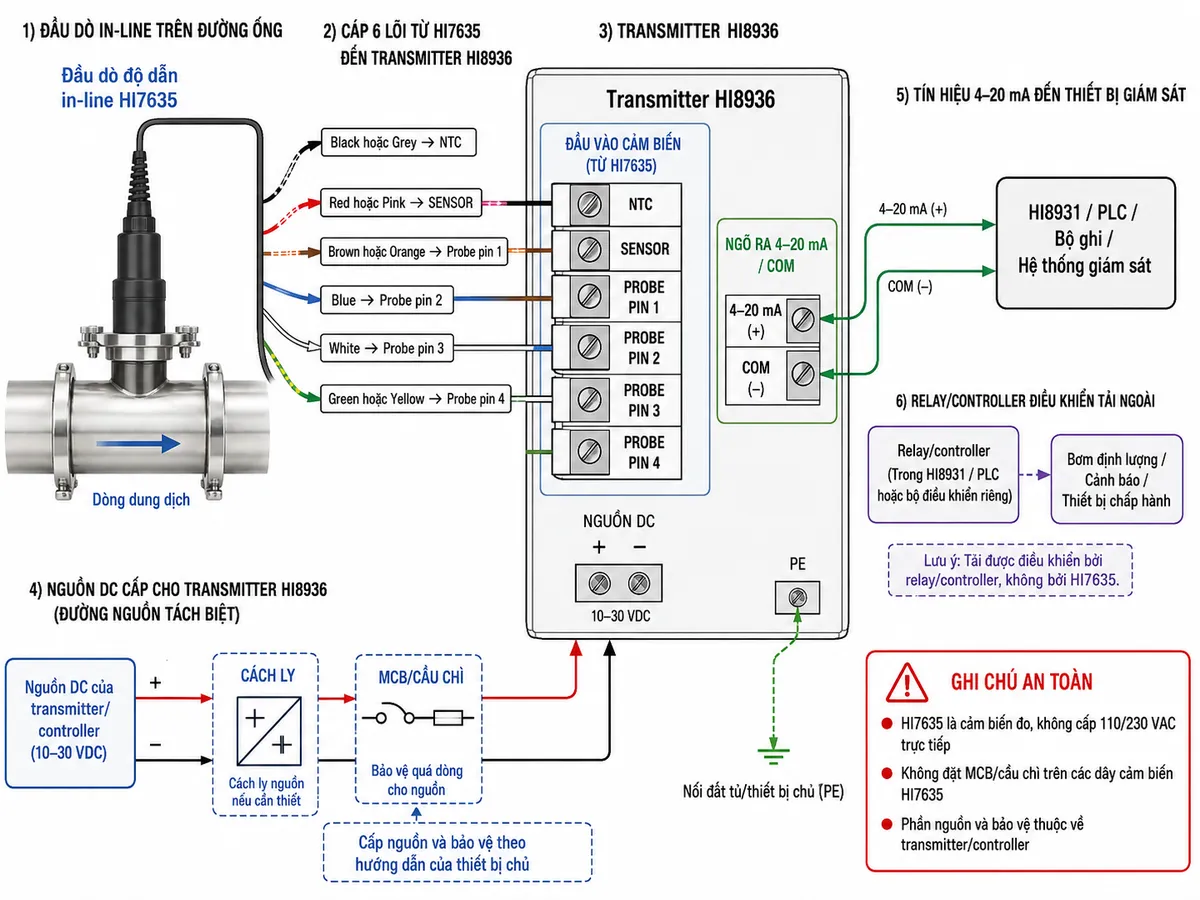

Đấu dây và kết nối HI7635 với transmitter

HI7635 là đầu dò đo lường, không phải thiết bị tải công suất và không được cấp điện lưới trực tiếp. Các vòng đo và cảm biến NTC được nối về các đầu vào cảm biến của transmitter. Nguồn cấp, thiết bị bảo vệ điện và các tải điều khiển nếu có phải thuộc về transmitter/controller hoặc hệ thống điều khiển phía sau, không đấu trực tiếp vào đầu dò.

Theo sơ đồ kết nối của hệ HI8936, cáp HI7635 sử dụng các dây mã màu để phân biệt hai đường của cảm biến nhiệt độ và bốn đường đo độ dẫn. Khi thi công cần đối chiếu đúng ký hiệu terminal của transmitter và tài liệu đi kèm thiết bị thực tế, đặc biệt không nhầm các dây cảm biến với đầu cấp nguồn của transmitter.

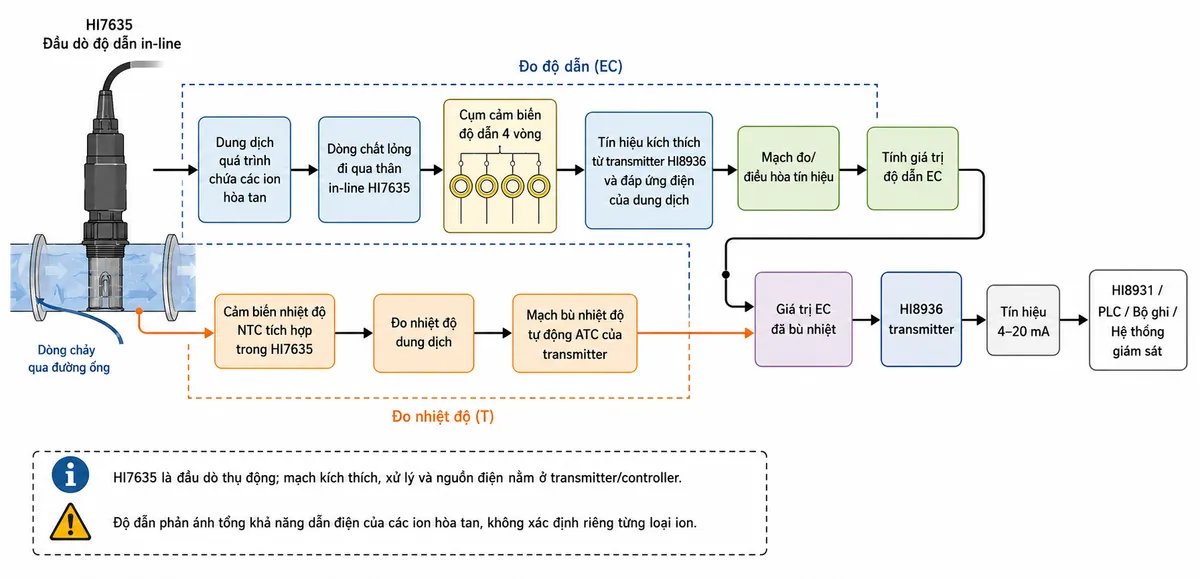

Nguyên lý đo độ dẫn điện EC

Độ dẫn điện phản ánh khả năng dẫn dòng của dung dịch do các ion hòa tan tạo ra. Khi chất lỏng quá trình đi qua vùng cảm biến của HI7635, hệ thống transmitter tạo tín hiệu kích thích cho cụm điện cực độ dẫn 4 vòng và thu nhận đáp ứng điện của dung dịch. Từ quan hệ giữa tín hiệu kích thích và tín hiệu đo, mạch điện tử của transmitter xác định độ dẫn điện EC.

Ưu điểm quan trọng của cấu trúc 4 vòng là tách chức năng kích thích và thu nhận tín hiệu, qua đó giảm ảnh hưởng của hiện tượng phân cực điện cực và hỗ trợ phép đo ổn định trong các ứng dụng có độ dẫn thay đổi.

Nguyên lý bù nhiệt độ tự động

Độ dẫn của dung dịch thay đổi đáng kể theo nhiệt độ, ngay cả khi thành phần ion không thay đổi. Vì vậy, cảm biến NTC tích hợp trong HI7635 đồng thời theo dõi nhiệt độ chất lỏng. Transmitter sử dụng tín hiệu này trong mạch ATC để bù ảnh hưởng nhiệt độ và đưa giá trị độ dẫn về điều kiện tham chiếu của hệ đo.

Nhờ quá trình này, người vận hành có thể so sánh kết quả EC giữa các thời điểm ổn định hơn, đặc biệt trong hệ thống mà nhiệt độ chất lỏng biến thiên trong quá trình sản xuất hoặc tuần hoàn.

Ứng dụng điển hình

Đầu dò độ dẫn in-line HI7635 phù hợp cho các hệ thống cần giám sát liên tục sự thay đổi hàm lượng ion hòa tan trong chất lỏng. EC có thể được sử dụng như một chỉ báo nhanh về sự thay đổi nồng độ muối, khoáng chất hoặc các chất điện ly trong dòng công nghệ.

• Giám sát độ dẫn trong hệ thống xử lý và tuần hoàn nước công nghiệp.
• Theo dõi chất lượng nước quá trình trên đường ống.
• Phát hiện sự thay đổi tương đối về hàm lượng ion hoặc muối hòa tan.
• Giám sát các công đoạn rửa, pha loãng hoặc tuần hoàn mà EC là thông số kiểm soát quan trọng.
• Kết hợp với transmitter và controller để xây dựng hệ thống giám sát EC liên tục.

Lưu ý khi lắp đặt và vận hành

Hanna khuyến nghị lắp HI7635 theo phương thẳng đứng để giảm ảnh hưởng của bọt khí bị giữ lại và dòng chảy rối đối với phép đo. Tại các vị trí ren nên sử dụng gioăng và vật liệu làm kín phù hợp với hệ thống, đồng thời tránh siết quá mức làm ảnh hưởng đến thân đầu dò.

Trong quá trình vận hành cần giữ vùng đo sạch, kiểm tra cặn bám và thực hiện hiệu chuẩn hệ thống theo hướng dẫn của transmitter/controller. Nếu phép đo khó ổn định hoặc không thể hiệu chuẩn đúng, nên kiểm tra tình trạng đầu dò, dây tín hiệu, bọt khí trong đường ống và mức độ nhiễm bẩn của bề mặt cảm biến trước khi kết luận đầu dò hư hỏng.

4) Cam kết & nơi mua hàng

Khi lựa chọn Hanna HI7635 chính hãng, khách hàng nên xác nhận đúng model, cấu hình transmitter/controller đang sử dụng, điều kiện nhiệt độ, áp suất, vật liệu chất lỏng và kiểu kết nối đường ống để bảo đảm khả năng tương thích của toàn hệ thống.

Để mua điện cực độ dẫn trong dòng Hanna HI7635 chính hãng, nhận tư vấn lựa chọn thiết bị tương thích và hỗ trợ kỹ thuật cho ứng dụng thực tế, quý khách có thể liên hệ trực tiếp thietbicodien. Chúng tôi hỗ trợ đối chiếu model và cấu hình trước khi đặt hàng nhằm hạn chế nhầm đầu dò hoặc sai phương án kết nối trong hệ thống đo EC công nghiệp.

Câu hỏi thường gặp (FAQ)

HI7635 dùng để đo thông số gì?

HI7635 là đầu dò đo độ dẫn điện EC của dung dịch. Giá trị EC phản ánh tổng khả năng dẫn điện do các ion hòa tan tạo ra và không xác định riêng nồng độ của từng loại ion.

HI7635 có cảm biến nhiệt độ không?

Có. HI7635 tích hợp cảm biến NTC để cung cấp tín hiệu nhiệt độ cho transmitter thực hiện bù nhiệt độ tự động trong quá trình đo độ dẫn.

HI7635 có thể đấu trực tiếp vào nguồn 220 V không?

Không. HI7635 là cảm biến đo và phải được nối vào các đầu vào probe/sensor của transmitter tương thích. Không cấp điện lưới hoặc nguồn DC trực tiếp vào các dây đo của đầu dò. Phần nguồn và bảo vệ điện thuộc về transmitter/controller của hệ thống.

HI7635 kết nối với thiết bị nào?

Model này được Hanna thiết kế để sử dụng cùng transmitter độ dẫn HI8936 và có thể trở thành một phần của hệ thống gồm transmitter, controller, bộ ghi hoặc thiết bị nhận tín hiệu công nghiệp tương thích.

Tại sao HI7635 sử dụng cấu trúc đo 4 vòng?

Cấu trúc 4 vòng đo độ dẫn giúp hạn chế ảnh hưởng phân cực và cung cấp phép đo ổn định trên phạm vi ứng dụng rộng hơn so với nhiều cấu hình đo hai điện cực truyền thống.

HI7635 nên được lắp theo hướng nào trên đường ống?

Hanna khuyến nghị lắp đầu dò theo phương thẳng đứng để giảm nguy cơ bọt khí bị giữ lại và hạn chế ảnh hưởng của dòng chảy rối tới kết quả đo.

Có thể dùng HI7635 để điều khiển trực tiếp bơm định lượng không?

Không. HI7635 chỉ thực hiện chức năng cảm biến. Nếu hệ thống cần điều khiển bơm, van hoặc cảnh báo theo giá trị EC, tín hiệu phải được đưa qua transmitter/controller hoặc PLC có ngõ ra điều khiển phù hợp. Tải công suất không được đấu trực tiếp vào đầu dò HI7635.
