HI30033 | Đầu Dò Độ Dẫn/Nhiệt độ GroLine với Cổng kết nối kiểu DIN Hanna HI30033

1) Giới thiệu HI30033 | Đầu Dò Độ Dẫn/Nhiệt độ GroLine với Cổng kết nối kiểu DIN Hanna HI30033

HI30033 | Đầu Dò Độ Dẫn/Nhiệt độ GroLine với Cổng kết nối kiểu DIN Hanna HI30033 là đầu dò quá trình dùng để theo dõi đồng thời độ dẫn điện EC và nhiệt độ của dung dịch dinh dưỡng. Đầu dò được thiết kế cho hệ thống GroLine, đặc biệt để kết nối với bộ điều khiển định lượng dinh dưỡng HI981413 trong các ứng dụng thủy canh, tưới dinh dưỡng và tuần hoàn dung dịch.

Hanna Instruments là thương hiệu thiết bị phân tích được thành lập tại Ý từ năm 1978, phát triển các giải pháp đo pH, EC/TDS, nhiệt độ và nhiều chỉ tiêu chất lượng nước cho phòng thí nghiệm, hiện trường và quá trình. Hanna hiện tổ chức sản xuất tại nhiều quốc gia, trong đó có Romania; sản phẩm model HI30033 được cung cấp với xuất xứ Romania theo thông tin sản phẩm.

Điểm đáng chú ý của HI30033 là tích hợp cảm biến độ dẫn EC/TDS và cảm biến nhiệt độ trong cùng một đầu dò, sử dụng cáp cố định cùng đầu nối Quick Connect DIN để đơn giản hóa việc lắp đặt trong môi trường trồng trọt và hệ thống xử lý dung dịch dinh dưỡng.

2) Ưu điểm / tính năng nổi bật

Đo EC và nhiệt độ trên cùng một đầu dò

Đầu dò EC/nhiệt độ GroLine HI30033 kết hợp phần tử đo độ dẫn và cảm biến nhiệt độ trong một thân đầu dò. Dữ liệu nhiệt độ cho phép bộ điều khiển tương thích thực hiện bù ảnh hưởng của nhiệt độ đối với phép đo độ dẫn, giúp việc giám sát dung dịch dinh dưỡng nhất quán hơn.

Kết nối Quick Connect DIN thuận tiện cho môi trường quá trình

HI30033 sử dụng Quick Connect DIN chống nước để kết nối với ngõ probe của bộ điều khiển HI981413. Theo cấu hình hệ thống của Hanna, ngõ vào đầu dò trên HI981413 được cách ly galvanic, giúp hạn chế ảnh hưởng của nhiễu điện trong môi trường có độ ẩm cao.

Thân PVDF và phần tử tiếp xúc bằng thép không gỉ

Đầu dò sử dụng thân PVDF màu trắng và pin cảm biến bằng thép không gỉ. Cấu trúc này phù hợp với yêu cầu đo liên tục trong dung dịch dinh dưỡng và cho phép bố trí đầu dò tại đường tuần hoàn, flow cell hoặc bể chứa theo hướng dẫn lắp đặt của Hanna.

Hỗ trợ nhiều phương án lắp đặt

HI30033 có ren phục vụ cả lắp đặt trên đường ống và lắp nhúng. Người dùng có thể bố trí cảm biến trực tiếp trên đường tuần hoàn, trong cell dòng chảy hoặc trong bể dung dịch, tùy cấu hình hệ thống. Hanna khuyến nghị chọn vị trí có dòng lưu thông tốt và hạn chế bọt khí tại vùng cảm biến để thu được kết quả đại diện.

Thông số kỹ thuật chính của HI30033

Đặc tính	Thông tin
Model	HI30033
Chỉ tiêu cảm biến	EC/TDS và nhiệt độ
Dải EC của đầu dò	0 đến 10 mS/cm
Vật liệu pin cảm biến	Thép không gỉ
Cảm biến nhiệt độ tích hợp	Có
Dải nhiệt độ của đầu dò	-5 đến 60 °C (23 đến 140 °F)
Vật liệu thân	PVDF màu trắng
Ren phía trên	3/4 inch NPT
Ren lắp in-line	1/2 inch NPT
Chiều dài cáp	2 m
Đầu nối	Quick Connect DIN
Áp suất tối đa tại 25 °C	3 bar (43.5 psi)

3) Chức năng & nguyên lý hoạt động / ứng dụng

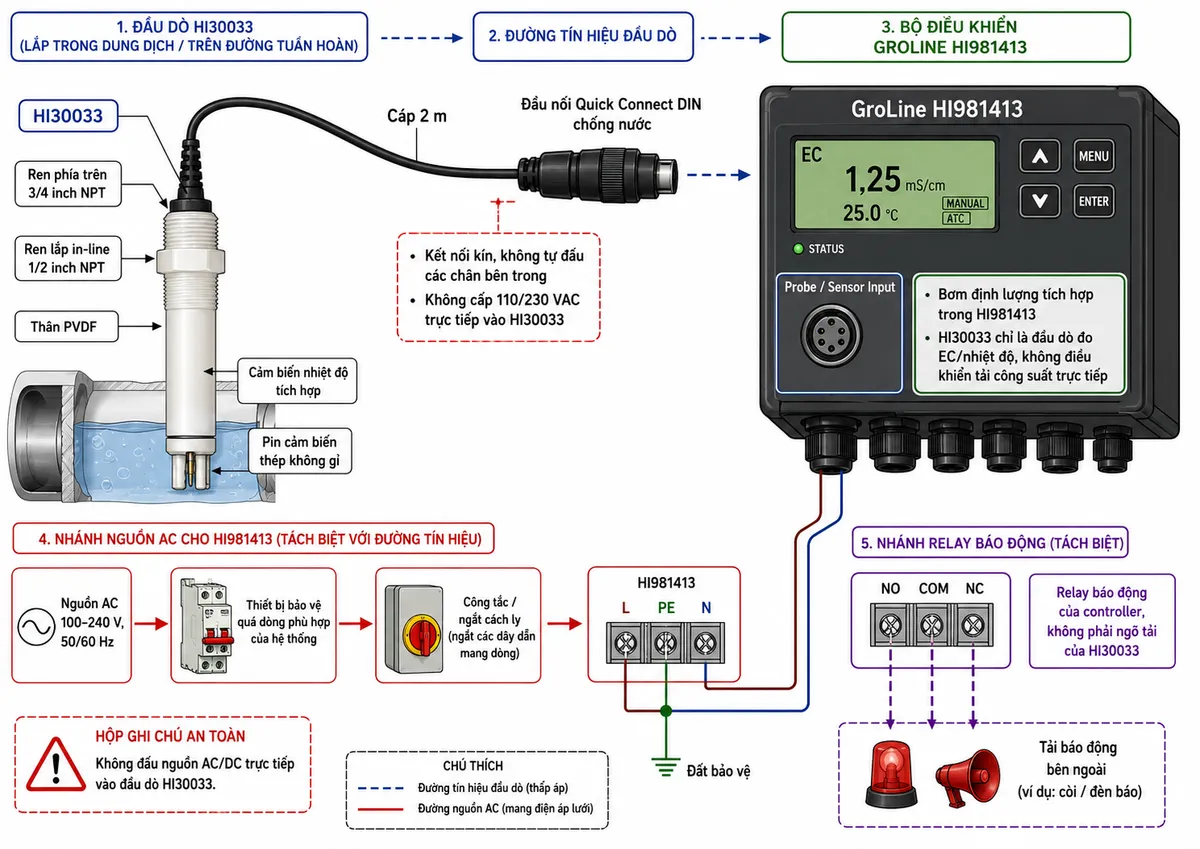

Kết nối HI30033 với hệ thống GroLine

HI30033 không phải là một bộ điều khiển độc lập mà là đầu dò đo lường chuyên dụng. Cáp 2 m của cảm biến kết thúc bằng đầu nối Quick Connect DIN và được cắm trực tiếp vào ngõ sensor của HI981413. Người lắp đặt không cần và không nên tự đấu nguồn điện lưới vào đầu dò hoặc suy đoán sơ đồ chân bên trong đầu nối DIN.

Trong một hệ thống HI981413 hoàn chỉnh, nguồn điện được cấp cho bộ điều khiển qua các cực L, PE và N. Tài liệu Hanna yêu cầu có thiết bị ngắt nguồn để ngắt các dây dẫn mang dòng trước khi thao tác điện. Các cực NO, COM và NC trên HI981413 thuộc relay báo động của bộ điều khiển, không phải các cực của HI30033; bơm định lượng cũng là bộ phận của controller chứ không phải tải được đấu trực tiếp vào đầu dò.

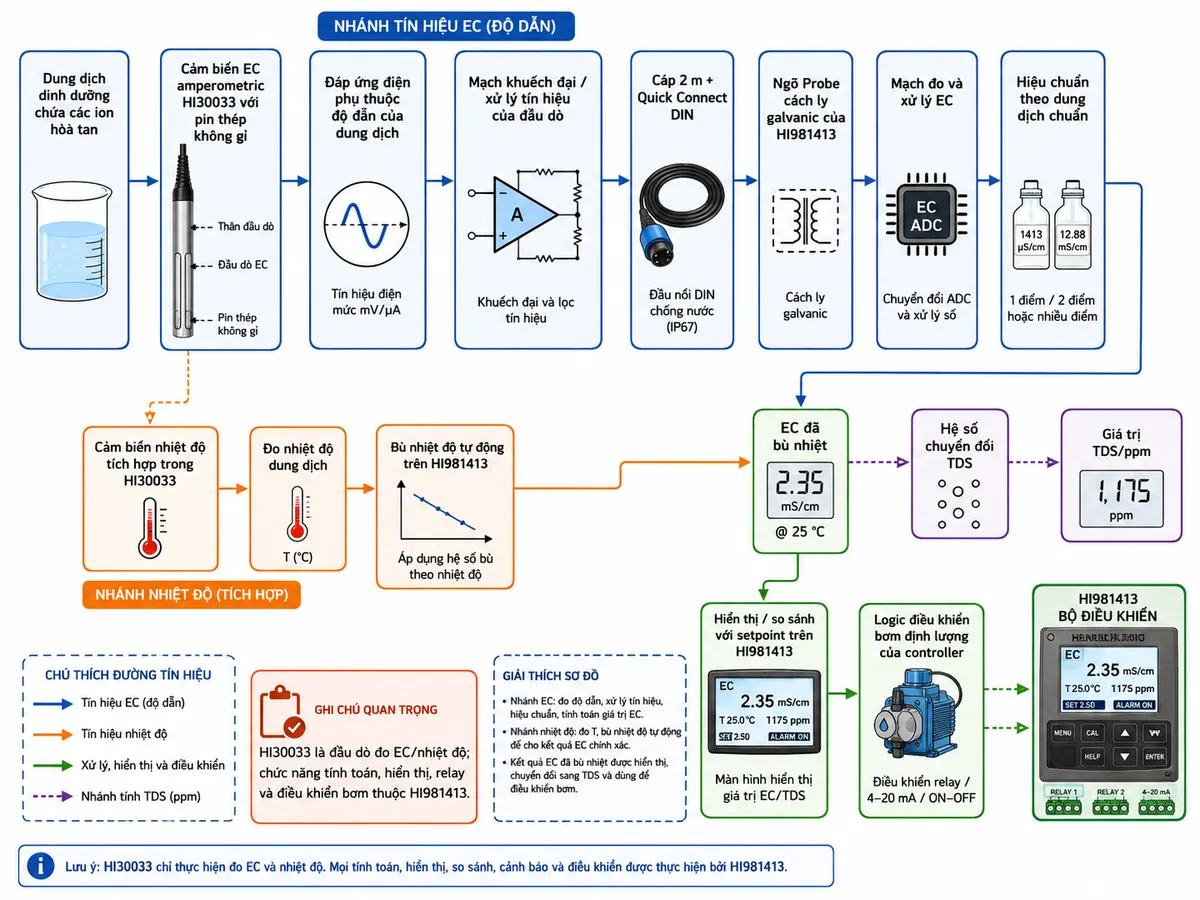

Nguyên lý đo độ dẫn EC

Dung dịch dinh dưỡng chứa các muối hòa tan tạo thành các ion có khả năng dẫn điện. HI30033 sử dụng cảm biến độ dẫn kiểu amperometric để thu nhận đáp ứng điện của dung dịch. Mức độ dẫn điện thay đổi theo lượng ion hòa tan; trong ứng dụng dinh dưỡng, EC vì vậy là một chỉ báo thực tế để giám sát mức muối hòa tan và kiểm soát nồng độ dung dịch phân bón.

Tín hiệu đo từ đầu dò được truyền tới HI981413. Bộ điều khiển xử lý tín hiệu EC và có thể biểu diễn kết quả dưới dạng EC hoặc chuyển đổi sang TDS theo hệ số TDS được cài đặt trên thiết bị. Việc hiệu chuẩn phép đo được thực hiện trên bộ điều khiển bằng dung dịch chuẩn độ dẫn phù hợp.

Đo nhiệt độ và bù nhiệt độ

Cảm biến nhiệt độ tích hợp trong HI30033 liên tục theo dõi nhiệt độ dung dịch cùng với phép đo EC. HI981413 sử dụng thông tin này cho chức năng bù nhiệt độ tự động, vì độ dẫn của dung dịch thay đổi đáng kể khi nhiệt độ thay đổi.

Nhờ đo EC và nhiệt độ trên cùng vị trí, hệ thống có thể theo dõi dung dịch dinh dưỡng liên tục mà không cần bố trí thêm một đầu dò nhiệt độ rời.

Ứng dụng trong thủy canh và hệ thống dinh dưỡng

• Giám sát EC dung dịch thủy canh để theo dõi mức muối dinh dưỡng hòa tan trong bể.
• Đo EC và nhiệt độ trên đường tuần hoàn của hệ thống trồng cây.
• Lắp trong flow cell để theo dõi dung dịch trên nhánh lấy mẫu liên tục.
• Ứng dụng trong hệ thống tưới có pha phân và quản lý dung dịch dinh dưỡng.
• Kết hợp với HI981413 để phục vụ quá trình theo dõi và điều chỉnh nồng độ dinh dưỡng tự động.

Lưu ý khi lắp đặt và sử dụng

Để phép đo có tính đại diện, nên bố trí HI30033 tại vị trí có dòng dung dịch lưu thông ổn định và tránh vùng tích tụ bọt khí. Khi lắp trên đường ống hoặc flow cell cần bảo đảm các ren, gioăng và liên kết cơ khí được làm kín đúng cách. Đối với lắp nhúng, chỉ phần thân được thiết kế cho vùng đo nên tiếp xúc với dung dịch theo hướng dẫn của Hanna.

Hanna cũng khuyến nghị hiệu chuẩn đầu dò EC trước khi lắp vào hệ thống. Việc vệ sinh và hiệu chuẩn định kỳ giúp hạn chế sai số do cặn phân bón hoặc chất bám trên vùng cảm biến.

4) Cam kết & nơi mua hàng

Khi cần mua Hanna HI30033 chính hãng cho hệ thống GroLine, khách hàng nên kiểm tra đúng mã HI30033, kiểu đầu nối Quick Connect DIN, tình trạng cáp và khả năng tương thích với bộ điều khiển đang sử dụng để tránh nhầm với các loại đầu dò EC khác của Hanna.

thietbicodien cung cấp sản phẩm thiết bị đo lường và thiết bị công nghiệp theo đúng model, hỗ trợ đối chiếu thông tin kỹ thuật và lựa chọn cấu hình phù hợp cho hệ thống. Để đặt mua đầu dò độ dẫn/nhiệt độ HI30033 Hanna chính hãng, vui lòng liên hệ thietbicodien để được tư vấn và báo giá theo nhu cầu thực tế.

Câu hỏi thường gặp (FAQ)

HI30033 đo được những thông số nào?

HI30033 tích hợp cảm biến độ dẫn EC/TDS và cảm biến nhiệt độ. Đầu dò thu nhận EC và nhiệt độ, trong khi giá trị TDS được bộ điều khiển tương thích tính từ EC theo hệ số chuyển đổi được thiết lập.

HI30033 dùng với thiết bị nào?

Tài liệu chính hãng Hanna xác định HI30033 là đầu dò EC/TDS/nhiệt độ dùng với hệ thống định lượng dinh dưỡng GroLine HI981413 và kết nối vào cổng probe bằng Quick Connect DIN.

HI30033 có cần cấp nguồn 220 VAC riêng không?

Không. Người dùng không đấu nguồn AC trực tiếp vào HI30033. Đầu dò kết nối với ngõ probe của HI981413 bằng cáp và đầu nối Quick Connect DIN; nguồn điện lưới được đấu vào bộ điều khiển theo sơ đồ và yêu cầu an toàn của HI981413.

Dải đo EC của HI30033 là bao nhiêu?

Dải EC được Hanna công bố cho đầu dò HI30033 là 0 đến 10 mS/cm.

HI30033 có cảm biến nhiệt độ tích hợp không?

Có. Đầu dò có cảm biến nhiệt độ tích hợp với dải nhiệt độ của probe từ -5 đến 60 °C. Dữ liệu nhiệt độ được hệ thống sử dụng phục vụ phép đo và bù nhiệt độ EC.

HI30033 có thể lắp trực tiếp trên đường ống không?

Có. Đầu dò có ren 1/2 inch NPT cho lắp in-line. Ngoài ra, phần phía trên có ren 3/4 inch NPT để hỗ trợ cấu hình lắp nhúng trong bể hoặc bình chứa theo hướng dẫn của Hanna.

HI30033 chịu được áp suất bao nhiêu?

Áp suất tối đa được công bố cho đầu dò là 3 bar tại 25 °C. Khi thiết kế hệ thống đường ống hoặc flow cell cần bảo đảm áp suất thực tế không vượt giới hạn của đầu dò và các phụ kiện liên quan.
