HI1285-9 | Điện Cực pH/EC/TDS Cho GroLine HI981421, cáp dài 3m hoặc 20m Hanna HI1285-9

1. Giới thiệu HI1285-9 | Điện Cực pH/EC/TDS Cho GroLine HI981421, cáp dài 3m hoặc 20m Hanna HI1285-9

HI1285-9 | Điện Cực pH/EC/TDS Cho GroLine HI981421 Hanna là đầu dò đa thông số dạng in-line được thiết kế để theo dõi đồng thời pH, độ dẫn điện EC/TDS và nhiệt độ trong dung dịch dinh dưỡng. Model HI1285-9 được Hanna phát triển để sử dụng cùng hệ thống GroLine HI981421, đặc biệt phù hợp cho thủy canh, nhà kính, aquaponics và các hệ thống tuần hoàn dung dịch cần giám sát liên tục.

Thay vì phải bố trí nhiều đầu dò riêng biệt, HI1285-9 tích hợp cảm biến pH, cảm biến EC/TDS và cảm biến nhiệt độ trong cùng một thân đầu dò. Cấu trúc này giúp hệ thống đo gọn hơn, giảm số điểm lắp đặt và cho phép máy GroLine theo dõi đồng thời những thông số quan trọng ảnh hưởng trực tiếp đến trạng thái dung dịch dinh dưỡng.

Thương hiệu Hanna Instruments

Hanna Instruments bắt đầu hoạt động tại Ý từ năm 1978 và hiện là nhà sản xuất thiết bị phân tích với danh mục rộng cho pH, EC, TDS, nhiệt độ và nhiều chỉ tiêu chất lượng nước khác. Hanna quản lý nhiều công đoạn từ nghiên cứu, thiết kế đến sản xuất thiết bị và điện cực; các sản phẩm của hãng được sản xuất tại nhiều cơ sở trên thế giới, trong đó có Romania. Theo thông tin sản phẩm cung cấp cho mã hàng này, HI1285-9 có xuất xứ Romania.

2. Ưu điểm và tính năng nổi bật của Hanna HI1285-9

Điểm nổi bật của HI1285-9 là khả năng thực hiện đo pH, EC/TDS và nhiệt độ bằng một đầu dò. Thiết kế chuyên dụng cho môi trường dinh dưỡng giúp người vận hành theo dõi đồng thời độ axit/kiềm và mức ion hòa tan, đồng thời sử dụng nhiệt độ thực tế của mẫu cho chức năng bù nhiệt trên máy đo tương thích.

Phần đo pH có mạch tiền khuếch đại tích hợp nhằm giảm ảnh hưởng của nhiễu điện lên tín hiệu pH có trở kháng cao. Đây là lợi thế đáng chú ý trong nhà kính hoặc hệ thống thủy canh, nơi máy bơm, động cơ và thiết bị điện có thể tạo nhiễu trong môi trường vận hành.

Phần EC/TDS sử dụng cảm biến độ dẫn amperometric hai chân thép không gỉ. Máy đo đặt điện áp xoay chiều lên cell EC và đánh giá dòng điện chạy qua dung dịch để xác định độ dẫn. TDS không phải một cảm biến hóa học riêng mà được hệ thống suy ra từ kết quả EC theo hệ số chuyển đổi đã cấu hình trên thiết bị tương thích.

Thông tin kỹ thuật chính đã được đối chiếu

Đặc tính	Thông tin
Model	HI1285-9
Loại sản phẩm	Đầu dò đa thông số pH/EC/TDS/nhiệt độ dạng in-line
Thiết bị tương thích chính	GroLine HI981421
Thông số cảm biến	pH, EC/TDS và nhiệt độ
Cảm biến pH	Điện cực pH có tiền khuếch đại tích hợp
Hệ tham chiếu	Thiết kế triple junction, junction PTFE
Cảm biến EC/TDS	Cell amperometric hai chân thép không gỉ
Cảm biến nhiệt độ	Tích hợp bên trong đầu dò
Vật liệu thân	PVC
Kết nối lắp đặt in-line	Ren 3/4 inch NPT
Đầu nối điện	DIN kết nối tới GroLine Monitor
Chiều dài cáp	Tài liệu hướng dẫn Hanna xác nhận cấu hình tiêu chuẩn cáp 3 m; một số danh mục Hanna theo thị trường có tùy chọn cáp 20 m, cần xác nhận đúng biến thể khi đặt hàng
Áp suất mạch tối đa khi lắp in-line	8 bar theo hướng dẫn lắp đặt của Hanna
Góc lắp in-line được Hanna khuyến nghị	Khoảng 30–45° so với phương thẳng đứng để hỗ trợ dòng chất lỏng quanh cảm biến pH và hạn chế túi khí

3. Chức năng, nguyên lý hoạt động và ứng dụng của HI1285-9

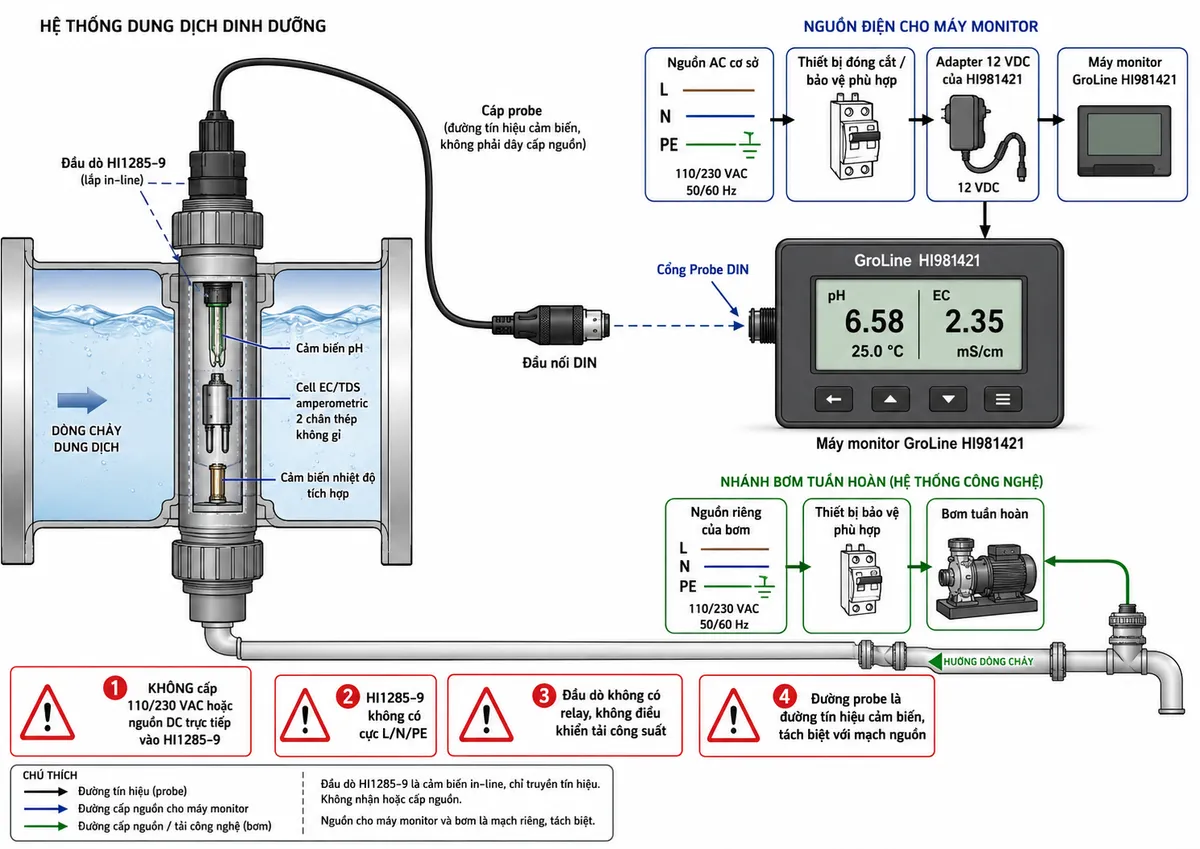

Kết nối HI1285-9 với GroLine HI981421

Đầu dò HI1285-9 được kết nối trực tiếp tới cổng probe DIN của GroLine HI981421. Người dùng không cấp nguồn AC hoặc DC riêng vào đầu dò. Nguồn điện được cấp cho máy HI981421 qua bộ nguồn của máy; các mạch điện tử cần thiết cho việc kích thích cảm biến, thu nhận tín hiệu và tiền khuếch đại được làm việc thông qua giao diện đầu dò của hệ thống.

HI1285-9 không phải thiết bị đóng cắt công suất, không có cực L/N/PE để đấu điện lưới và không trực tiếp điều khiển bơm, van, contactor hoặc tải điện. Vì vậy đường cáp probe DIN phải được xem là đường kết nối cảm biến, tách biệt với mạch nguồn AC và dây cấp cho tải công suất trong hệ thống.

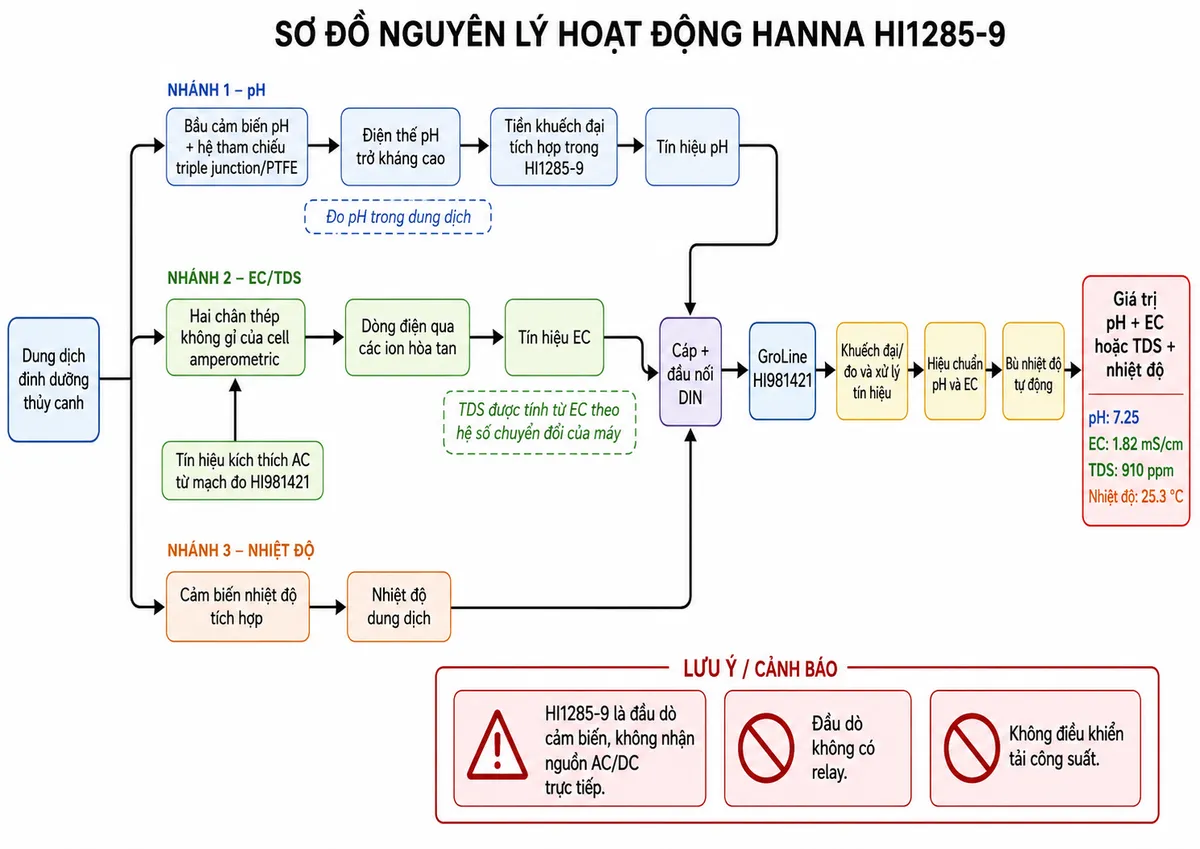

Nguyên lý đo pH

Khi phần cảm biến pH tiếp xúc với dung dịch, điện cực tạo ra điện thế phụ thuộc vào hoạt độ ion hydro của mẫu. Do tín hiệu pH có trở kháng cao và dễ bị ảnh hưởng bởi nhiễu, mạch tiền khuếch đại pH tích hợp trong đầu dò giúp tăng khả năng chống nhiễu trước khi tín hiệu được truyền qua cáp tới HI981421. Máy đo sau đó xử lý tín hiệu cùng dữ liệu hiệu chuẩn để xác định giá trị pH.

Nguyên lý đo EC và TDS

Ở nhánh EC, máy GroLine cung cấp tín hiệu kích thích xoay chiều tới hai chân cảm biến bằng thép không gỉ. Các ion hòa tan trong dung dịch cho phép dòng điện đi qua giữa hai phần tử cảm biến; độ lớn đáp ứng điện này thay đổi theo độ dẫn điện của dung dịch. Mạch đo của HI981421 xử lý tín hiệu để xác định độ dẫn điện EC của dung dịch dinh dưỡng.

Khi người dùng chọn chế độ TDS, máy sử dụng kết quả EC cùng hệ số chuyển đổi được cấu hình để tính giá trị chất rắn hòa tan tổng. Vì vậy TDS trên hệ thống GroLine là đại lượng được tính từ EC, không phải phép đo độc lập bằng một phần tử cảm biến TDS riêng.

Bù nhiệt độ

Nhiệt độ ảnh hưởng rõ rệt tới độ dẫn điện và cũng được sử dụng trong xử lý phép đo pH. Cảm biến nhiệt độ tích hợp của HI1285-9 cung cấp nhiệt độ mẫu cho HI981421 để hệ thống thực hiện bù nhiệt độ tự động theo thuật toán của máy, đồng thời hiển thị nhiệt độ cùng các thông số chất lượng dung dịch.

Ứng dụng thực tế

• Giám sát dung dịch dinh dưỡng trong hệ thống thủy canh tuần hoàn.
• Theo dõi đồng thời pH và mức dinh dưỡng trong nhà kính.
• Ứng dụng trong hệ thống aquaponics cần kiểm tra liên tục chất lượng nước.
• Lắp trên đường tuần hoàn hoặc đường hồi dung dịch để theo dõi quá trình liên tục.
• Giám sát bồn chứa dinh dưỡng tại vị trí có mẫu đại diện cho toàn hệ thống.

Lưu ý khi lắp đặt và bảo trì

Trước khi lắp đầu dò cố định vào đường ống, nên hoàn tất kiểm tra và hiệu chuẩn theo hướng dẫn của HI981421. Vị trí cảm biến cần được lựa chọn sao cho phần pH và EC luôn tiếp xúc đầy đủ với dung dịch, hạn chế khu vực có bọt khí hoặc dòng chảy không đại diện cho toàn hệ thống.

Đầu cảm biến pH và junction cần được giữ ẩm theo hướng dẫn của Hanna khi bảo quản. Trong môi trường phân bón và dung dịch dinh dưỡng, muối hoặc cặn khoáng có thể tích tụ trên cảm biến, vì vậy cần vệ sinh định kỳ và hiệu chuẩn lại để duy trì độ ổn định của phép đo. Không bảo quản bầu pH trong tình trạng khô kéo dài.

4. Cam kết và nơi mua Hanna HI1285-9

Khi lựa chọn điện cực pH/EC/TDS Hanna HI1285-9, việc xác định đúng model, chiều dài cáp, thiết bị GroLine tương thích và cấu hình lắp đặt có ý nghĩa quan trọng để tránh nhầm giữa các đầu dò cùng dòng HI1285. Đặc biệt với nhu cầu cáp dài, nên xác nhận chính xác biến thể đặt hàng trước khi mua.

Khách hàng có nhu cầu mua HI1285-9 chính hãng có thể liên hệ thietbicodien để được tư vấn lựa chọn đúng cấu hình Hanna, kiểm tra khả năng tương thích với HI981421 và lựa chọn phương án lắp đặt phù hợp cho hệ thống thủy canh, nhà kính hoặc tuần hoàn dung dịch.

Câu hỏi thường gặp (FAQ)

HI1285-9 đo được những thông số nào?

HI1285-9 tích hợp khả năng đo pH, EC/TDS và nhiệt độ trong cùng một đầu dò. Tín hiệu được đưa về GroLine Monitor để xử lý, bù nhiệt độ và hiển thị.

HI1285-9 có dùng trực tiếp với Hanna HI981421 không?

Có. HI1285-9 được Hanna thiết kế cho GroLine HI981421 và kết nối với máy thông qua đầu nối DIN của đầu dò.

TDS của HI1285-9 có phải được đo bằng cảm biến riêng không?

Không. Phần cảm biến điện hóa trực tiếp xác định EC; khi hiển thị TDS, máy GroLine chuyển đổi giá trị EC theo hệ số TDS được cấu hình. Vì vậy TDS là giá trị dẫn xuất từ phép đo độ dẫn điện.

Có thể cấp nguồn trực tiếp cho HI1285-9 không?

Không. HI1285-9 phải được kết nối với cổng probe của máy tương thích. Không được đấu điện lưới hoặc bộ nguồn DC bên ngoài trực tiếp vào đầu dò. Nguồn điện được cấp cho GroLine Monitor theo hướng dẫn riêng của máy.

HI1285-9 có thể điều khiển trực tiếp bơm hoặc van châm dinh dưỡng không?

Không. HI1285-9 là đầu dò đo lường, không phải relay hay thiết bị đóng cắt tải. Bơm, van hoặc các tải công suất phải có mạch điều khiển, nguồn và thiết bị bảo vệ phù hợp riêng.

HI1285-9 có phù hợp để lắp trực tiếp trên đường ống không?

Có. Đây là phiên bản được thiết kế cho đo pH/EC/TDS dạng in-line. Khi lắp cần tuân thủ yêu cầu cơ khí và giới hạn vận hành đã nêu trong bảng kỹ thuật cũng như hướng dẫn chính thức của Hanna.

HI1285-9 dùng cáp 3 m hay 20 m?

Tài liệu hướng dẫn chính thức của hệ HI981421 xác nhận cấu hình HI1285-9 tiêu chuẩn với cáp được nêu trong bảng kỹ thuật phía trên, trong khi một số danh mục Hanna tại từng thị trường có cấu hình cáp dài hơn. Vì vậy khi cần phiên bản cáp dài, người mua nên xác nhận chính xác biến thể cung cấp trước khi đặt hàng.

Tại sao cần cảm biến nhiệt độ tích hợp trong HI1285-9?

Nhiệt độ làm thay đổi đáp ứng của phép đo độ dẫn điện và ảnh hưởng tới việc xử lý pH. Cảm biến nhiệt độ tích hợp cung cấp dữ liệu cho máy GroLine thực hiện bù nhiệt độ tự động, giúp kết quả pH và EC/TDS được xử lý nhất quán hơn khi nhiệt độ dung dịch thay đổi.
