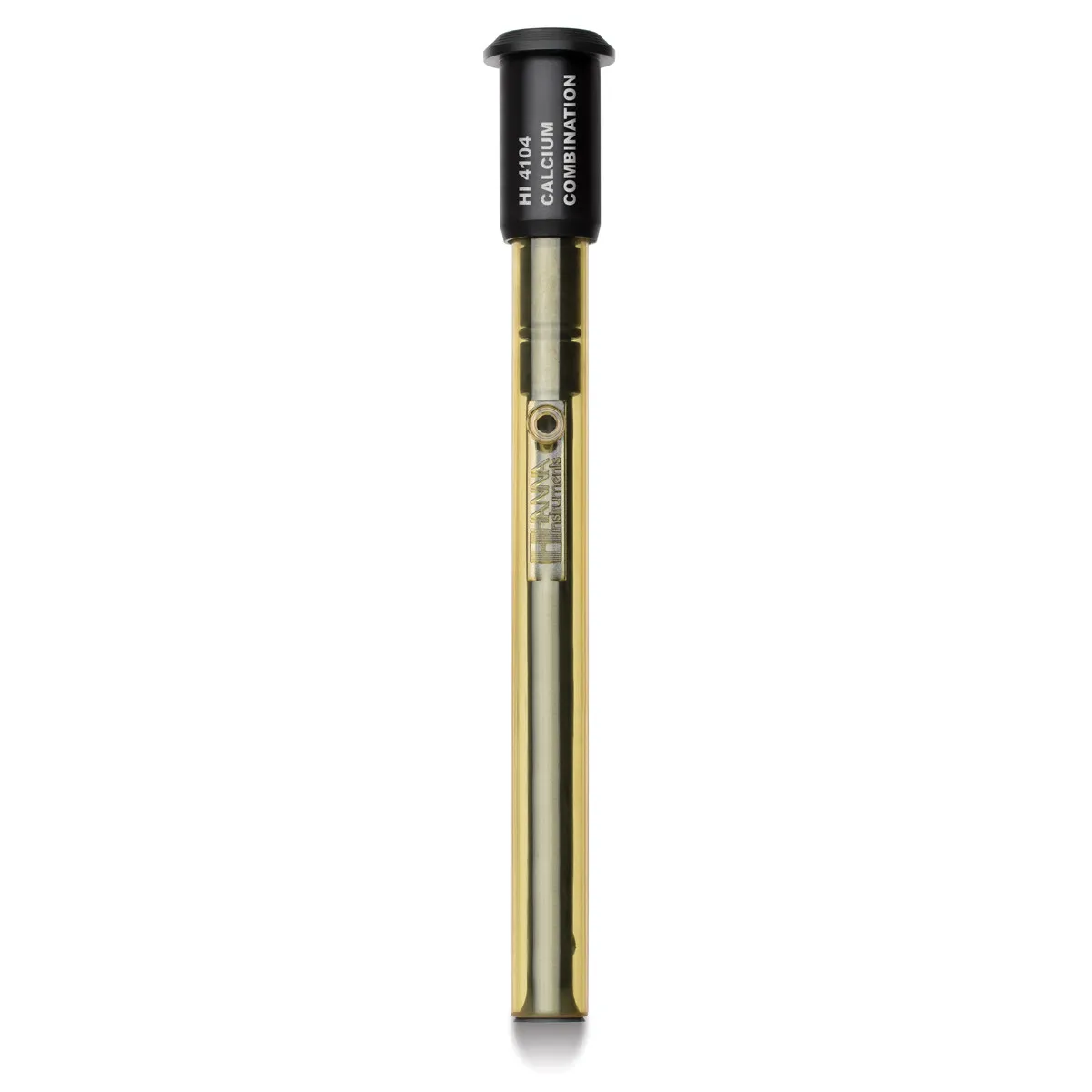

HI4104 | Điện Cực Ion Canxi (Ca²⁺) (Dạng Kết Hợp) Hanna HI4104

1. Giới thiệu HI4104 | Điện Cực Ion Canxi (Ca²⁺) Dạng Kết Hợp Hanna HI4104

HI4104 | Điện Cực Ion Canxi (Ca²⁺) Dạng Kết Hợp Hanna HI4104 là điện cực chọn lọc ion dạng kết hợp dùng để xác định ion canxi tự do trong dung dịch bằng phương pháp đo điện thế. Model HI4104 sử dụng cảm biến màng lỏng với màng PVC chứa chất trao đổi ion hữu cơ nhạy với Ca²⁺, đồng thời tích hợp điện cực tham chiếu trong cùng một thân điện cực, giúp hệ thống đo gọn hơn so với cấu hình điện cực bán pin cần điện cực tham chiếu rời.

Hanna Instruments được thành lập năm 1978 tại Ý và phát triển thành nhà sản xuất thiết bị phân tích phục vụ phòng thí nghiệm, kiểm soát chất lượng, thực phẩm - đồ uống, môi trường và xử lý nước. Theo thông tin sản phẩm cung cấp, HI4104 có xuất xứ Romania.

HI4104 được thiết kế để đo ion canxi Ca²⁺ tự do trong dung dịch nước. Theo tài liệu Hanna, điện cực phù hợp cho nhiều ứng dụng trong phân tích nước, thực phẩm và đồ uống; phạm vi phát hiện công bố của điện cực từ 0,12 đến 40.080 mg/L Ca²⁺.

Đặc tính	Thông tin HI4104
Loại điện cực	Điện cực chọn lọc ion canxi dạng kết hợp
Ion đo	Ca²⁺
Loại cảm biến	Màng lỏng, màng PVC với chất trao đổi ion hữu cơ
Phạm vi đo công bố	3 × 10⁻⁶ đến 1,0 M Ca²⁺; tương đương 0,12 đến 40.080 mg/L Ca²⁺
Khoảng pH làm việc	pH 4 đến 10
Khoảng nhiệt độ làm việc	0 đến 40 °C
Điện cực tham chiếu	Ag/AgCl tích hợp trong điện cực kết hợp
Thân điện cực	PEI (polyetherimide)
Kiểu junction	Skirted cone / junction dạng côn
Kích thước phần nhúng danh định	Đường kính 12 mm × dài 120 mm
Đầu nối	BNC
Module cảm biến	Có thể thay thế

2. Ưu điểm và tính năng nổi bật của Hanna HI4104

Điện cực kết hợp giúp đơn giản hóa hệ thống đo

Ưu điểm đáng chú ý của Hanna HI4104 là cấu trúc điện cực kết hợp: phần cảm biến chọn lọc Ca²⁺ và hệ tham chiếu Ag/AgCl được bố trí trong cùng một thân điện cực. Vì vậy, khi sử dụng HI4104 không cần bổ sung một điện cực tham chiếu rời như đối với điện cực canxi bán pin HI4004.

Màng cảm biến chọn lọc đối với ion canxi

Đầu đo sử dụng màng PVC chứa chất trao đổi ion hữu cơ. Khi Ca²⁺ tương tác và trao đổi qua vùng màng cảm biến, sự chênh lệch điện tích giữa mẫu và tế bào bên trong tạo ra một điện thế phụ thuộc vào hoạt độ của ion canxi. Đây là cơ sở để thiết bị đo ISE xác định nồng độ Ca²⁺ trong mẫu.

Module cảm biến có thể thay thế

Hanna thiết kế phần cảm biến của HI4104 theo dạng module có thể thay thế. Khi màng cảm biến đã suy giảm đáng kể sau thời gian sử dụng và các thao tác bảo dưỡng không còn khôi phục được đáp ứng phù hợp, người sử dụng có thể thay module cảm biến tương thích thay vì phải thay toàn bộ hệ thống điện cực.

Junction dạng côn giúp duy trì điện thế tham chiếu ổn định

Cấu trúc skirted cone tạo junction lỏng tại phần đầu điện cực. Thiết kế này giúp duy trì dòng điện giải ra dung dịch và điện thế tham chiếu ổn định hơn trong quá trình đo, đồng thời buồng điện giải ngoài của điện cực có thể được nạp lại khi cần thiết.

Thân PEI phù hợp cho công việc phân tích

Các phần tử bên trong được đặt trong thân nhựa PEI bền. Thiết kế này thích hợp cho thao tác đo thường xuyên trong phòng thí nghiệm, phân tích mẫu nước và kiểm soát chất lượng thực phẩm - đồ uống.

Kết nối BNC thông dụng

HI4104 sử dụng đầu nối BNC để truyền tín hiệu điện thế mức thấp tới máy đo ISE hoặc máy pH/mV có ngõ vào phù hợp. Cấu hình này giúp việc kết nối đầu dò với thiết bị phân tích tương thích thuận tiện và không yêu cầu nguồn nuôi riêng cho điện cực.

3. Chức năng, nguyên lý hoạt động và ứng dụng của HI4104

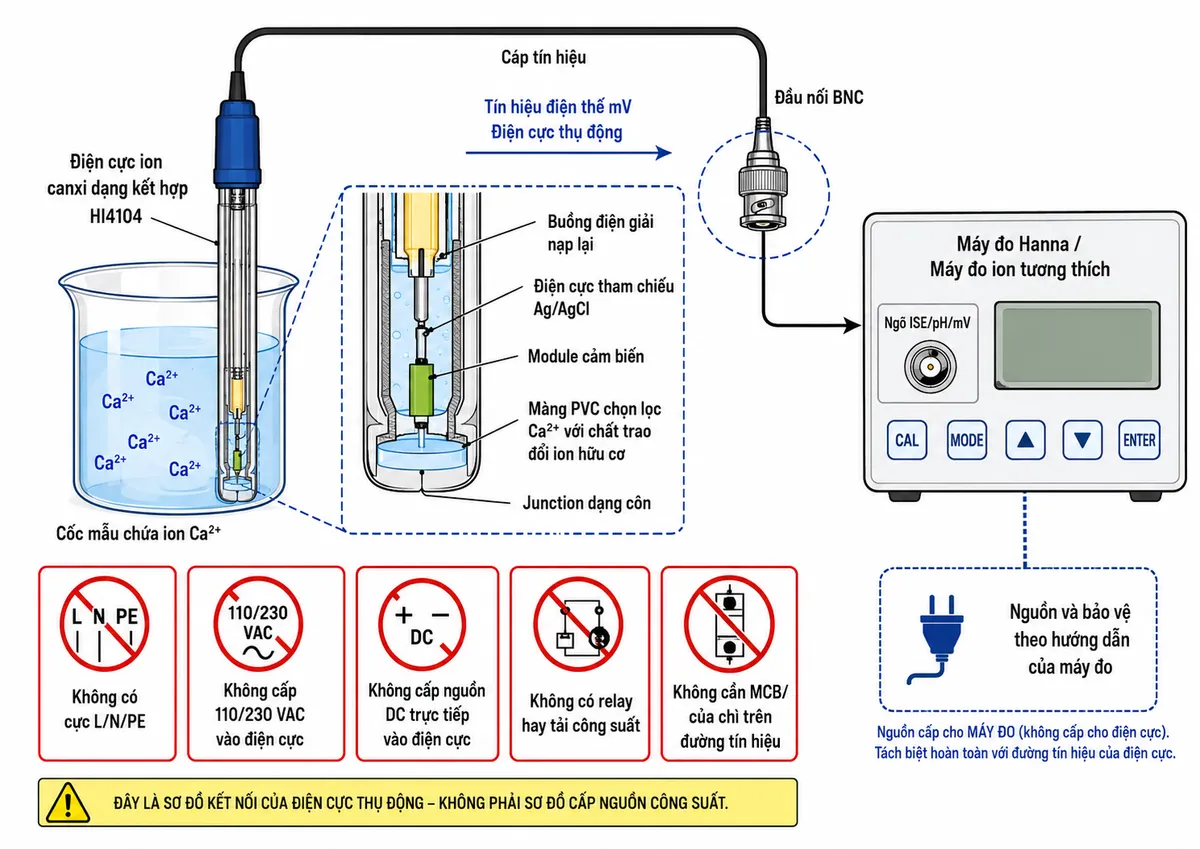

Cách kết nối điện cực HI4104

HI4104 là điện cực đo thụ động, không phải cảm biến transmitter 4–20 mA và không có nguồn cấp AC/DC riêng. Điện cực không điều khiển tải, không có tiếp điểm relay và không cần MCB, cầu chì hay bộ nguồn đặt trên đường tín hiệu BNC. Đầu BNC của HI4104 được kết nối trực tiếp tới ngõ ISE/pH/mV tương thích trên máy đo; nguồn và thiết bị bảo vệ điện chỉ áp dụng cho bản thân máy đo theo đúng hướng dẫn của model máy đang sử dụng.

Trong cấu trúc điện cực, vùng tiếp xúc với mẫu gồm màng cảm biến chọn lọc canxi và junction của hệ tham chiếu. Điện cực tham chiếu Ag/AgCl tích hợp cùng điện giải tạo mạch điện hóa hoàn chỉnh, vì vậy HI4104 không cần một điện cực tham chiếu rời để thực hiện phép đo.

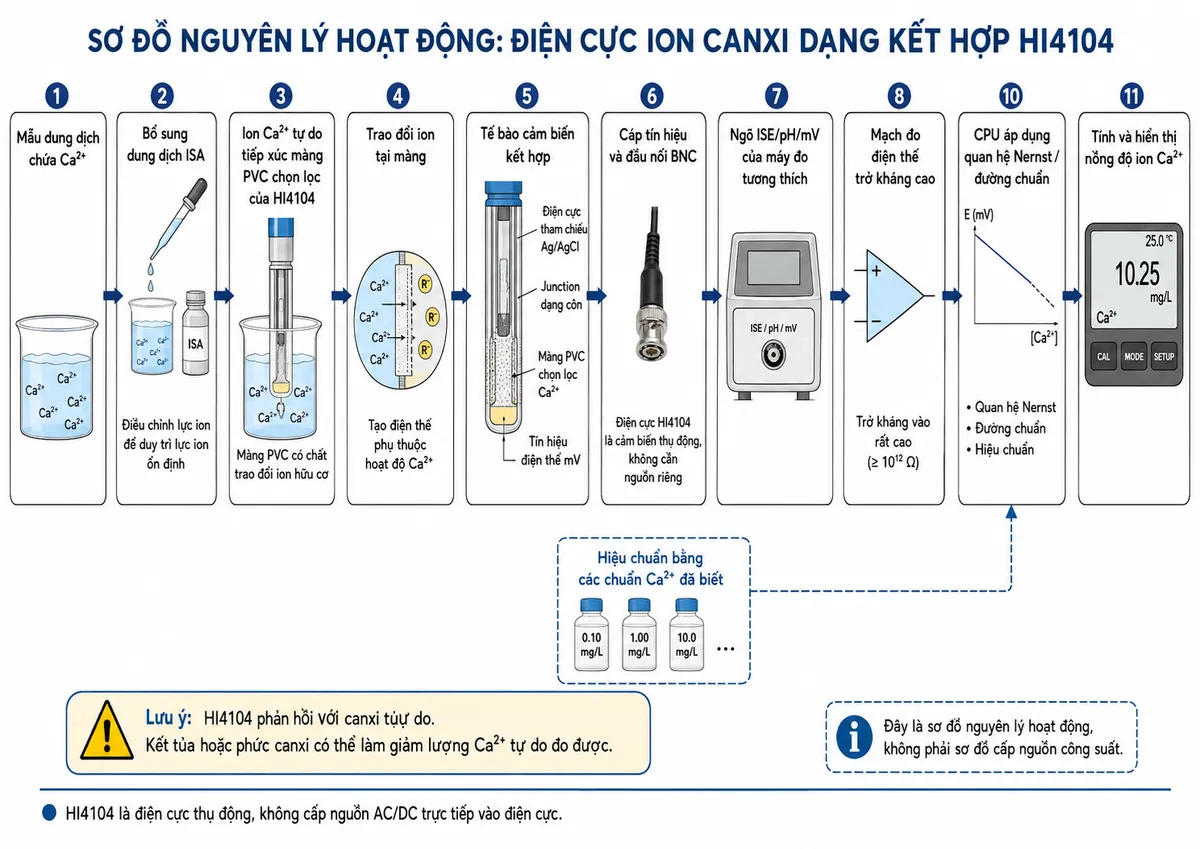

Nguyên lý đo ion canxi Ca²⁺

HI4104 hoạt động theo phương pháp điện thế với điện cực chọn lọc ion. Màng polymer chứa chất trao đổi ion hữu cơ có tính chọn lọc đối với Ca²⁺. Khi điện cực được nhúng vào mẫu, quá trình trao đổi ion ở giao diện giữa mẫu và màng cảm biến tạo nên sự mất cân bằng điện tích, từ đó hình thành điện thế màng.

Hệ tham chiếu Ag/AgCl tích hợp tạo ra điện thế tham chiếu cần thiết để máy đo xác định hiệu điện thế của tế bào điện hóa. Khi các điều kiện đo được kiểm soát, đặc biệt là lực ion của mẫu, điện thế đo được biến thiên theo logarit hoạt độ của ion canxi tự do theo quan hệ Nernst. Máy đo ISE sử dụng đường chuẩn từ các dung dịch chuẩn đã biết để chuyển tín hiệu mV thành nồng độ Ca²⁺.

Điểm quan trọng là điện cực phản hồi theo hoạt độ của Ca²⁺ tự do, không mặc nhiên biểu thị toàn bộ lượng canxi ở mọi dạng hóa học. Các dạng kết tủa hoặc phức của canxi với oxalat, carbonat, phosphat, hydroxide, sulfate hoặc bicarbonate có thể làm giảm lượng Ca²⁺ tự do mà điện cực nhận biết.

Vai trò của dung dịch ISA khi đo

Để phép đo có độ tin cậy tốt, Hanna yêu cầu điều chỉnh lực ion bằng ISA cho cả dung dịch chuẩn và mẫu. Khi lực ion được giữ ở mức cao và tương đối không đổi, hệ số hoạt độ được kiểm soát tốt hơn và mối quan hệ giữa tín hiệu điện thế với nồng độ Ca²⁺ trở nên phù hợp cho phép hiệu chuẩn.

Tài liệu hướng dẫn của Hanna cũng nhấn mạnh rằng dung dịch chuẩn và mẫu nên được xử lý theo điều kiện tương đương, bao gồm lực ion, nhiệt độ và tốc độ khuấy. Điều này giúp hạn chế sai lệch giữa quá trình hiệu chuẩn và quá trình đo mẫu thực tế.

Quy trình đo cơ bản

• Chuẩn bị điện cực đúng hướng dẫn, kiểm tra tình trạng module cảm biến, junction và dung dịch điện giải.
• Điều hòa màng cảm biến bằng dung dịch thích hợp trước khi hiệu chuẩn theo hướng dẫn của Hanna.
• Chuẩn bị các dung dịch chuẩn Ca²⁺ phù hợp với khoảng nồng độ dự kiến của mẫu.
• Bổ sung ISA cho cả chuẩn và mẫu theo cùng một quy trình để ổn định lực ion.
• Kết nối đầu BNC của HI4104 với máy đo ISE/pH/mV tương thích.
• Hiệu chuẩn hệ thống bằng các chuẩn Ca²⁺ trước khi tiến hành đo mẫu chưa biết.
• Nhúng đầu điện cực vào mẫu, khuấy ổn định và chờ tín hiệu đạt trạng thái ổn định trước khi ghi kết quả.
• Rửa điện cực bằng nước cất hoặc nước khử ion khi chuyển giữa các mẫu; tránh chà xát trực tiếp lên màng cảm biến.

Ứng dụng của điện cực ion canxi HI4104

Điện cực ISE canxi HI4104 phù hợp cho các phép phân tích cần xác định Ca²⁺ tự do trong dung dịch. Hanna nêu các nhóm ứng dụng tiêu biểu gồm phân tích nước và ngành thực phẩm - đồ uống.

• Phân tích hàm lượng ion canxi tự do trong nước và các mẫu dung dịch nước.
• Kiểm tra Ca²⁺ trong quy trình kiểm soát chất lượng thực phẩm và đồ uống.
• Phân tích mẫu nước biển hoặc các mẫu có nền ion thích hợp sau khi chuẩn bị mẫu đúng phương pháp.
• Nghiên cứu và kiểm soát quá trình trong phòng thí nghiệm cần theo dõi hoạt độ hoặc nồng độ ion Ca²⁺.
• Đo trực tiếp hoặc áp dụng phương pháp thêm chuẩn khi cấu hình máy đo và phương pháp phân tích phù hợp.

Lưu ý để duy trì độ ổn định của phép đo

Khoảng pH làm việc được Hanna công bố cho HI4104 là pH 4 đến 10. Người sử dụng cần chú ý thành phần nền mẫu, các chất tạo phức, kết tủa và ion gây nhiễu vì chúng có thể ảnh hưởng đến lượng canxi tự do hoặc đáp ứng của màng.

Chuẩn và mẫu nên có nhiệt độ tương đương và được khuấy với điều kiện tương tự nhau. Cần tránh thay đổi nhiệt độ đột ngột, bọt khí bám sát màng cảm biến và việc để màng tiếp xúc quá lâu với mẫu hoặc dung dịch có điều kiện không phù hợp.

Trong quá trình sử dụng, buồng điện giải tham chiếu của HI4104 phải được duy trì theo hướng dẫn của Hanna. Khi đo, lỗ nạp điện giải cần được vận hành đúng quy trình để junction có dòng điện giải thích hợp. Nếu đáp ứng điện cực suy giảm rõ rệt sau khi kiểm tra, làm sạch và điều hòa, có thể cần thay module cảm biến.

4. Cam kết và nơi mua Hanna HI4104 chính hãng

Khi lựa chọn điện cực ion canxi Hanna HI4104 chính hãng, người dùng nên xác định đúng model, máy đo ISE tương thích, dung dịch chuẩn Ca²⁺, ISA, dung dịch điều hòa/bảo quản và các vật tư cần thiết cho phương pháp phân tích. Việc sử dụng đúng phụ kiện và quy trình của Hanna đặc biệt quan trọng đối với điện cực chọn lọc ion vì kết quả phụ thuộc cả vào tình trạng cảm biến lẫn quá trình chuẩn bị mẫu và hiệu chuẩn.

Khách hàng có nhu cầu mua HI4104, tư vấn khả năng tương thích với máy đo hiện có hoặc lựa chọn dung dịch/phụ kiện đi kèm có thể đặt hàng chính hãng tại thietbicodien. Chúng tôi hỗ trợ đối chiếu đúng mã hàng, thông tin kỹ thuật và cấu hình ứng dụng trước khi đặt mua để hạn chế nhầm model trong hệ thống đo ISE.

Câu hỏi thường gặp (FAQ)

HI4104 đo thông số gì?

HI4104 đo ion canxi Ca²⁺ tự do trong dung dịch bằng phương pháp điện thế với điện cực chọn lọc ion. Điện cực không phải thiết bị đo tổng canxi theo mọi dạng hóa học nếu canxi đang kết tủa hoặc tạo phức trong mẫu.

HI4104 có cần điện cực tham chiếu rời không?

Không. HI4104 là điện cực ISE dạng kết hợp, đã tích hợp phần cảm biến canxi và điện cực tham chiếu Ag/AgCl trong cùng một thân. Đây là điểm khác biệt quan trọng so với điện cực bán pin HI4004.

HI4104 có cần cấp nguồn 24 VDC hoặc 220 VAC không?

Không. HI4104 là điện cực thụ động và chỉ tạo tín hiệu điện thế để máy đo đọc qua kết nối BNC. Tuyệt đối không cấp trực tiếp nguồn AC hoặc DC vào đầu điện cực. Nguồn cấp chỉ dành cho máy đo tương thích theo hướng dẫn riêng của máy.

HI4104 kết nối với máy đo bằng đầu nào?

Điện cực sử dụng đầu nối BNC và cần được kết nối với máy đo ISE hoặc máy pH/mV có ngõ vào điện cực tương thích và khả năng thực hiện phép đo ion theo phương pháp phù hợp.

Dải đo của điện cực canxi Hanna HI4104 là bao nhiêu?

Theo thông số Hanna, HI4104 có phạm vi đo từ 3 × 10⁻⁶ đến 1,0 M Ca²⁺, tương đương khoảng 0,12 đến 40.080 mg/L Ca²⁺.

Tại sao cần dùng dung dịch ISA khi đo Ca²⁺ bằng HI4104?

Dung dịch điều chỉnh lực ion ISA giúp chuẩn và mẫu có lực ion cao và ổn định hơn, qua đó kiểm soát hệ số hoạt độ và giảm sai lệch giữa quá trình hiệu chuẩn với phép đo mẫu. ISA cần được sử dụng nhất quán cho cả chuẩn và mẫu theo phương pháp của Hanna.

HI4104 có đo được tổng lượng canxi trong mẫu không?

Phép đo trực tiếp của HI4104 chủ yếu phản ánh Ca²⁺ tự do. Canxi tồn tại trong kết tủa hoặc các phức hóa học có thể không được điện cực nhận biết trực tiếp. Với bài toán xác định canxi tổng, cần lựa chọn phương pháp chuẩn bị mẫu và phương pháp phân tích phù hợp, chẳng hạn các kỹ thuật thêm chuẩn được tài liệu Hanna đề cập.

Khoảng pH thích hợp cho HI4104 là bao nhiêu?

Khoảng pH làm việc được tài liệu Hanna công bố là pH 4 đến 10. Ngoài việc kiểm soát pH, cần xem xét các ion gây nhiễu và các phản ứng tạo phức hoặc kết tủa có thể làm thay đổi lượng Ca²⁺ tự do trong mẫu.

Có thể thay riêng phần cảm biến của HI4104 không?

Có. Một trong những đặc điểm của HI4104 là module cảm biến có thể thay thế. Hanna cung cấp module cảm biến canxi dành cho điện cực kết hợp HI4104 để thay thế khi cảm biến cũ đã suy giảm đáp ứng.

HI4104 thường được dùng trong lĩnh vực nào?

Điện cực thích hợp cho phân tích nước, thực phẩm và đồ uống, cũng như các phép thử phòng thí nghiệm cần xác định ion Ca²⁺ tự do trong dung dịch với phương pháp điện cực chọn lọc ion.
