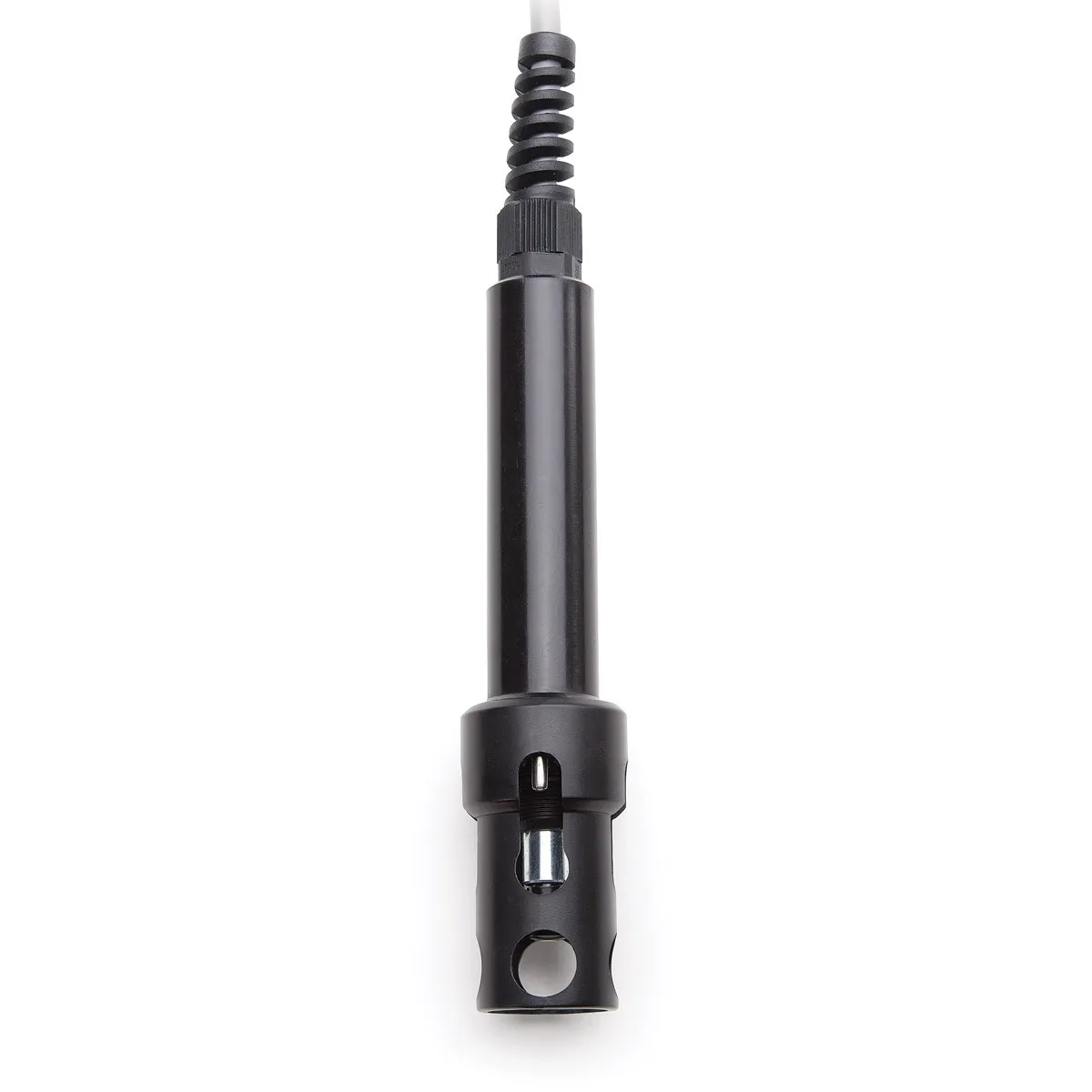

HI76410 là đầu dò oxy hòa tan DO galvanic của Hanna Instruments, được thiết kế để làm việc với bộ điều khiển DO công nghiệp HI8410. Đầu dò sử dụng cảm biến điện hóa galvanic có màng bao phủ, tích hợp cảm biến nhiệt độ thermistor và kết nối với thiết bị đo tương thích để phục vụ giám sát oxy hòa tan trong các quy trình công nghiệp. Theo thông tin sản phẩm cung cấp, sản phẩm có xuất xứ Romania.

Hanna định vị HI76410 cho các ứng dụng đo DO công nghiệp cần vận hành ổn định và lâu dài. So với kiểu polarographic, đầu dò galvanic dùng cùng HI8410 thường yêu cầu ít bảo trì hơn; đồng thời cảm biến nhiệt độ tích hợp hỗ trợ hệ thống thực hiện bù nhiệt độ tự động cho giá trị oxy hòa tan.

Ưu điểm và tính năng nổi bật của Hanna HI76410

• Công nghệ galvanic đo oxy hòa tan phù hợp với hệ thống giám sát DO liên tục và được Hanna thiết kế nhằm giảm ảnh hưởng của nhiễu, độ bất ổn trong tín hiệu đo.
• Màng cảm biến bao phủ phần tử galvanic, tạo bề mặt khuếch tán oxy trước khi oxy tham gia phản ứng điện hóa bên trong đầu dò.
• Thermistor nhiệt độ tích hợp cung cấp thông tin nhiệt độ cho HI8410, giúp hệ thống bù ảnh hưởng của nhiệt độ đến độ hòa tan oxy và tính thấm của màng.
• Kết nối chuyên dụng với HI8410, giúp đầu dò được tích hợp trực tiếp vào hệ thống điều khiển và giám sát DO của Hanna.
• Có nhiều lựa chọn chiều dài cáp để thuận tiện khi bố trí đầu dò trong bể, đường công nghệ hoặc vị trí đo cách xa tủ điều khiển.
• Thiết kế phù hợp với nhu cầu sử dụng thường xuyên trong ứng dụng đo DO công nghiệp, đặc biệt khi cần đưa tín hiệu đo về một bộ điều khiển gắn tủ như HI8410.

Đặc tính kỹ thuật đã được xác nhận

Đặc tính	Thông tin
Loại cảm biến	Đầu dò oxy hòa tan điện hóa kiểu galvanic, cảm biến được bao phủ bằng màng.
Cảm biến nhiệt độ	Thermistor tích hợp trong đầu dò để đo và hỗ trợ bù nhiệt độ.
Thiết bị tương thích chính	Bộ điều khiển oxy hòa tan Hanna HI8410.
Kiểu kết nối	Kết nối cảm biến chuyên dụng; tài liệu Hanna yêu cầu đấu các dây của HI76410 vào khu vực PROBE của HI8410 theo đúng mã màu được chỉ thị trên thiết bị.
Lựa chọn chiều dài cáp	Trang sản phẩm HI76410 hiện hành của Hanna nêu các lựa chọn 4 m, 10 m hoặc 30 m; tài liệu HI8410 trước đây minh họa trực tiếp phiên bản HI76410/4 và HI76410/10.
Nguyên lý tạo tín hiệu	Oxy đi qua màng làm phát sinh dòng điện trong cảm biến galvanic; từ dòng điện này hệ thống xác định nồng độ oxy hòa tan.
Màng thay thế	Tài liệu HI8410 liệt kê màng thay thế HI76410A/P cho dòng đầu dò HI76410.
Phụ kiện bảo vệ	HI76410-0 là ống bảo vệ tùy chọn được tài liệu Hanna liệt kê cho dòng HI76410 khi làm việc trong môi trường khắc nghiệt.
Điều kiện chuyển động mẫu khi đo với HI8410	Hướng dẫn HI8410 yêu cầu duy trì dòng nước qua màng tối thiểu khoảng 5–7 cm/s để liên tục bổ sung oxy tại bề mặt màng; nước hoàn toàn tĩnh có thể gây sai số đọc.

Chức năng, kết nối, nguyên lý hoạt động và ứng dụng

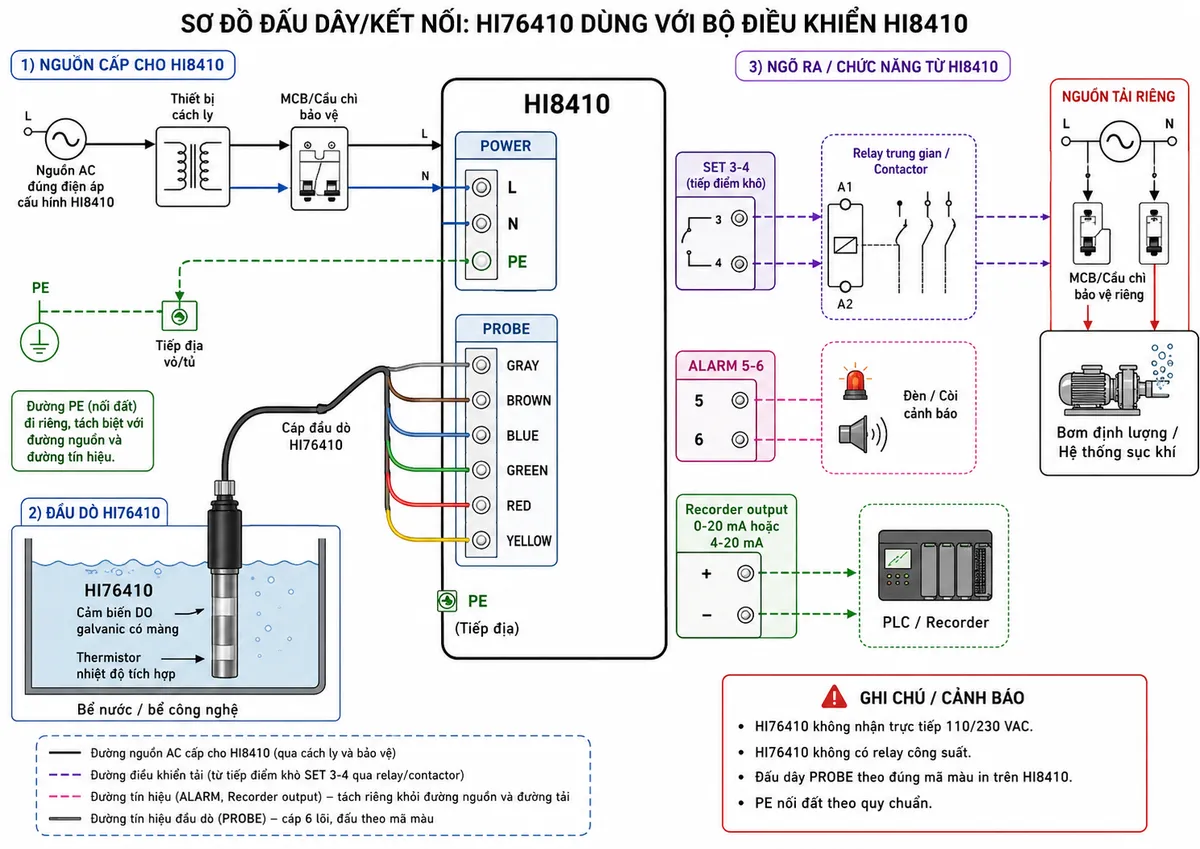

Kết nối HI76410 với bộ điều khiển HI8410

Hanna HI76410 là phần tử cảm biến của hệ thống chứ không phải một thiết bị nhận nguồn AC độc lập. Đầu dò được đưa vào khu vực cần đo và các dây tín hiệu được nối tới đầu vào PROBE của HI8410 theo mã màu do Hanna chỉ định. Nguồn điện, relay điều khiển tải, relay cảnh báo và ngõ ra analog là các chức năng thuộc bộ điều khiển HI8410, không phải các cực nguồn hay relay nằm trong HI76410. Tài liệu của Hanna cũng xác nhận các tiếp điểm SET của HI8410 chỉ hoạt động như tiếp điểm khô, không phải nguồn cấp cho tải.

Vì vậy khi thiết kế tủ điện, đường tín hiệu đầu dò nên được phân biệt rõ với đường nguồn và đường tải. Không cấp trực tiếp điện áp lưới vào HI76410; các bơm định lượng, thiết bị sục khí hoặc tải công suất phải được cấp nguồn và bảo vệ bằng mạch điện phù hợp, đồng thời sử dụng contactor hoặc relay trung gian khi yêu cầu của tải vượt quá phương án đóng cắt trực tiếp được nhà sản xuất cho phép.

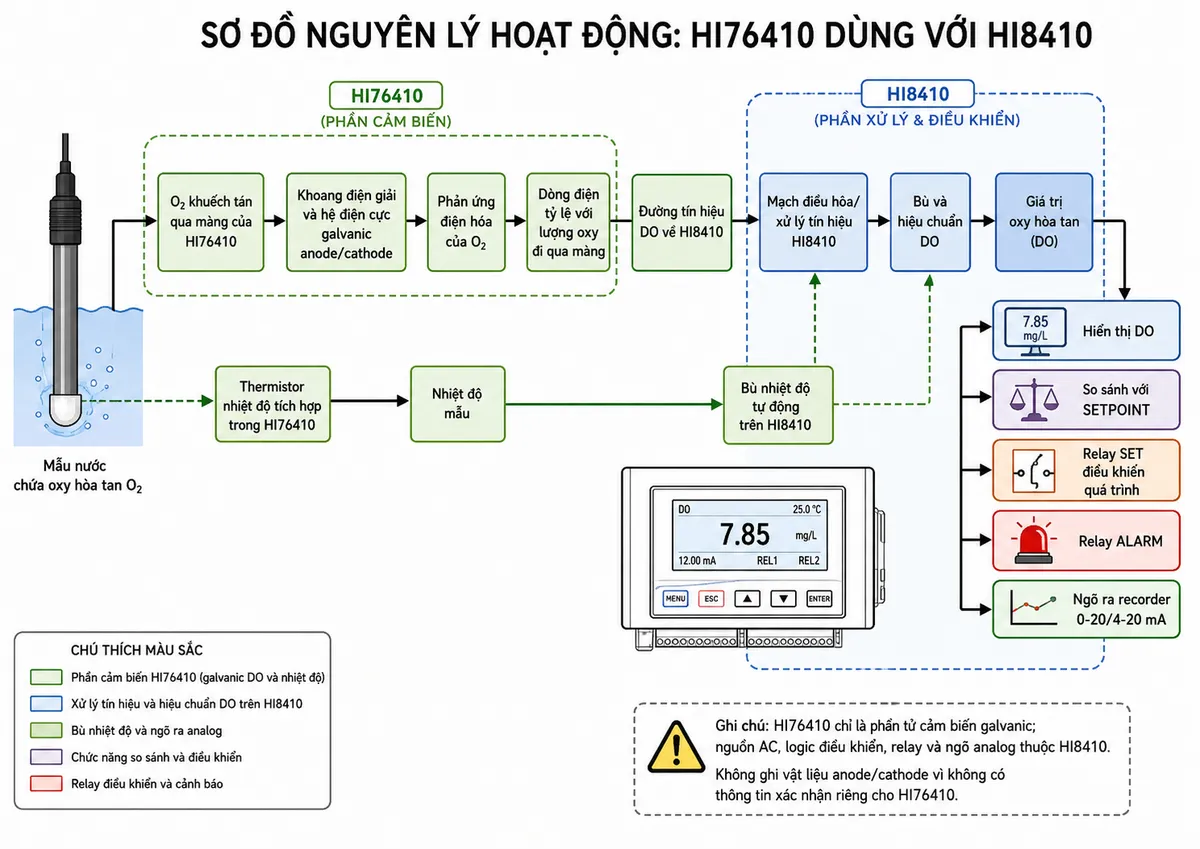

Nguyên lý đo oxy hòa tan galvanic

Trong quá trình đo, oxy hòa tan trong mẫu khuếch tán qua màng của cảm biến DO galvanic HI76410. Khi oxy đi qua màng và tới hệ điện hóa bên trong đầu dò, phản ứng điện hóa tạo ra một dòng điện. Theo tài liệu Hanna, dòng điện này là cơ sở để hệ thống xác định nồng độ oxy hòa tan. Không giống đầu dò polarographic cần mạch phân cực cảm biến, phần tử galvanic tự hình thành tín hiệu điện hóa khi phản ứng xảy ra.

Cùng lúc đó, thermistor tích hợp theo dõi nhiệt độ mẫu. Tín hiệu DO và nhiệt độ được đưa về HI8410 để xử lý; bộ điều khiển sử dụng nhiệt độ nhằm bù ảnh hưởng đến độ hòa tan oxy và độ thấm của màng. Sau xử lý, HI8410 có thể hiển thị DO, so sánh với điểm đặt và sử dụng các chức năng điều khiển, cảnh báo hoặc xuất tín hiệu analog của chính bộ điều khiển.

Ứng dụng của đầu dò HI76410

Với cấu hình dành cho bộ điều khiển gắn tủ HI8410, đầu dò DO công nghiệp HI76410 thích hợp cho các hệ thống cần theo dõi oxy hòa tan liên tục thay vì chỉ đo kiểm tra tại một thời điểm. Hanna mô tả HI8410 và HI76410 cho phạm vi rộng các ứng dụng quy trình công nghiệp.

• Giám sát oxy hòa tan trong hệ thống xử lý và tuần hoàn nước công nghiệp.
• Theo dõi hiệu quả các công đoạn sục khí hoặc bổ sung oxy.
• Tích hợp vào hệ thống điều khiển quá trình sử dụng HI8410 làm bộ hiển thị, đặt ngưỡng và điều khiển.
• Ứng dụng tại vị trí cần đầu dò cố định và lựa chọn cáp phù hợp với khoảng cách từ điểm đo đến tủ điều khiển.
• Hệ thống cần đồng thời thu nhận DO và nhiệt độ để thực hiện bù nhiệt độ tự động.

Lưu ý khi vận hành và bảo dưỡng

Màng là bộ phận trực tiếp tiếp xúc với môi trường đo nên cần được giữ sạch, không làm xước hoặc chạm mạnh vào bề mặt nhạy. Hướng dẫn Hanna yêu cầu chuẩn bị màng với điện giải và tránh để bọt khí bị giữ bên trong. Khi có cặn bám trên phần tử cảm biến, việc vệ sinh phải nhẹ nhàng để không làm hỏng thân đầu dò hoặc màng.

Trong môi trường có nguy cơ va đập hoặc điều kiện làm việc khắc nghiệt, tài liệu Hanna đề xuất có thể sử dụng ống bảo vệ HI76410-0; cần lưu ý rằng lớp bảo vệ bổ sung có thể làm thời gian đáp ứng chậm hơn đôi chút.

Cam kết và nơi mua Hanna HI76410 chính hãng

Khi lựa chọn HI76410 Hanna, cần xác định đúng bộ điều khiển HI8410 đang sử dụng, chiều dài cáp phù hợp với vị trí lắp đặt và nhu cầu phụ kiện bảo trì như màng thay thế hoặc ống bảo vệ. Việc chọn đúng cấu hình ngay từ đầu giúp hệ thống đo DO dễ thi công, thuận tiện bảo dưỡng và hạn chế sai sót khi thay thế đầu dò.

Khách hàng có nhu cầu mua đầu dò DO galvanic Hanna HI76410 chính hãng, lựa chọn cấu hình cáp phù hợp hoặc cần tư vấn đồng bộ với HI8410 có thể liên hệ trực tiếp thietbicodien để được hỗ trợ lựa chọn đúng sản phẩm cho hệ thống đo và điều khiển oxy hòa tan.

Câu hỏi thường gặp (FAQ)

HI76410 dùng với máy nào?

HI76410 được Hanna thiết kế để làm việc với bộ điều khiển oxy hòa tan công nghiệp HI8410. Đây là tổ hợp dùng cho giám sát DO trong các ứng dụng quy trình công nghiệp.

HI76410 là đầu dò galvanic hay polarographic?

HI76410 là đầu dò DO kiểu galvanic. Hanna cũng nêu rằng đầu dò galvanic sử dụng với HI8410 thường có yêu cầu bảo trì thấp hơn đầu dò polarographic trong các ứng dụng giám sát dài hạn.

HI76410 có cảm biến nhiệt độ tích hợp không?

Có. Đầu dò tích hợp thermistor để đo nhiệt độ mẫu và cung cấp dữ liệu cho chức năng bù nhiệt độ tự động của hệ thống HI8410.

HI76410 có những lựa chọn chiều dài cáp nào?

Trang sản phẩm HI76410 hiện hành của Hanna công bố các lựa chọn cáp 4 m, 10 m hoặc 30 m. Tài liệu HI8410 đời trước liệt kê cụ thể HI76410/4 và HI76410/10, vì vậy khi đặt phiên bản cáp dài nên kiểm tra mã đặt hàng hiện hành theo thị trường.

Có được cấp nguồn 220 VAC trực tiếp vào HI76410 không?

Không. HI76410 là đầu dò cảm biến và phải nối vào đầu vào PROBE của HI8410 theo sơ đồ, mã màu của nhà sản xuất. Nguồn AC được cấp cho HI8410 qua các cực nguồn riêng; tuyệt đối không đưa điện áp lưới vào dây cảm biến HI76410.

HI76410 có trực tiếp điều khiển bơm hoặc máy sục khí không?

Không. Đầu dò chỉ tạo tín hiệu đo DO và nhiệt độ. Chức năng so sánh điểm đặt, relay SET, relay cảnh báo và ngõ ra analog thuộc bộ điều khiển HI8410. Tài liệu Hanna xác định tiếp điểm SET của HI8410 là tiếp điểm khô chứ không phải nguồn cấp cho tải.

Khi nào cần thay hoặc bảo dưỡng màng đầu dò?

Cần kiểm tra màng khi bề mặt bị bám bẩn, hư hại hoặc khi việc hiệu chuẩn và đáp ứng của hệ thống không còn ổn định. Tài liệu Hanna hướng dẫn màng phải được lắp với điện giải sạch, không để bọt khí bên trong và liệt kê HI76410A/P là màng thay thế cho dòng HI76410.
