HI76312 | Đầu dò EC/TDS 4 vòng với Cảm biến Nhiệt độ Tích hợp Hanna HI76312

HI76312 | Đầu dò EC/TDS 4 vòng với cảm biến nhiệt độ tích hợp Hanna HI76312

HI76312 | Đầu dò EC/TDS 4 vòng với cảm biến nhiệt độ tích hợp Hanna HI76312 là đầu dò đo độ dẫn điện được thiết kế cho các máy đo để bàn tương thích của Hanna. Sản phẩm sử dụng cấu trúc 4 vòng bạch kim, tích hợp cảm biến nhiệt độ ngay trong đầu dò và truyền đồng thời thông tin độ dẫn điện cùng nhiệt độ về máy đo để xử lý kết quả.

Khác với đầu dò EC hai điện cực truyền thống, thiết kế bốn vòng giúp giảm đáng kể ảnh hưởng phân cực điện cực và phù hợp với các phép đo có dải độ dẫn thay đổi rộng. Với các hệ thống Hanna tương thích, tín hiệu EC từ đầu dò còn có thể được máy đo sử dụng để xác định các thông số dẫn xuất như TDS, tùy chức năng và cài đặt của thiết bị đo.

1. Giới thiệu và nguồn gốc thương hiệu Hanna

Hanna Instruments là thương hiệu thiết bị phân tích điện hóa được hình thành tại Ý từ năm 1978. Hãng phát triển nhiều dòng thiết bị đo pH, ORP, độ dẫn điện, TDS, độ mặn, oxy hòa tan, quang kế và các hệ thống phân tích phục vụ phòng thí nghiệm, kiểm soát chất lượng, nước và sản xuất công nghiệp.

Đầu dò HI76312 thuộc nhóm cảm biến độ dẫn điện của Hanna và được thiết kế để sử dụng với các máy đo để bàn tương thích, trong đó tài liệu Hanna sử dụng đầu dò này với các dòng như HI5321, HI5521 và HI5522. Sản phẩm trong nội dung này có xuất xứ Romania theo thông tin hàng hóa cung cấp.

2. Ưu điểm và tính năng nổi bật của Hanna HI76312

• Công nghệ đo EC 4 vòng: sử dụng bốn vòng điện cực bạch kim, gồm cặp điện cực kích thích và cặp điện cực cảm nhận, giúp hạn chế hiệu ứng phân cực thường gặp ở cấu trúc hai điện cực.
• Cảm biến nhiệt độ tích hợp: máy đo nhận nhiệt độ mẫu trực tiếp từ HI76312 để thực hiện chức năng bù nhiệt theo chế độ được thiết lập trên thiết bị.
• Phù hợp dải đo EC rộng: cấu trúc bốn vòng cho phép một đầu dò đáp ứng nhiều mức độ dẫn khác nhau tốt hơn so với giải pháp hai điện cực chuyên biệt cho từng dải.
• Đo EC và hỗ trợ xác định TDS: đầu dò trực tiếp cảm nhận độ dẫn điện; trên máy đo tương thích, giá trị EC có thể được chuyển đổi thành TDS bằng hệ số chuyển đổi của thiết bị.
• Đầu dò bạch kim có thể thay thế: HI76312 được Hanna mô tả là đầu dò bốn vòng bạch kim dạng interchangeable, thuận tiện khi cần bảo trì hoặc thay đầu dò cho hệ thống đo.
• Dễ vệ sinh: cấu tạo vùng cảm biến bốn vòng cho phép làm sạch các bề mặt điện cực và vùng dòng chảy mẫu theo hướng dẫn bảo dưỡng.
• Tương thích máy đo để bàn Hanna: được thiết kế cho các máy thuộc nhóm HI5000 tương thích; các tài liệu của Hanna sử dụng HI76312 với HI5321, HI5521 và HI5522.

Đặc tính kỹ thuật chính đã được xác nhận

Hạng mục	Thông tin
Model	HI76312
Loại cảm biến	Đầu dò độ dẫn điện EC/TDS 4 vòng
Vật liệu điện cực đo	Bạch kim
Số vòng điện cực	4 vòng
Cảm biến nhiệt độ	Tích hợp trong đầu dò
Chiều dài cáp	1 m
Nguyên lý đo EC	Phương pháp bốn vòng kiểu potentiometric
Thiết bị tương thích điển hình	Máy đo để bàn Hanna HI5000 tương thích; tài liệu Hanna sử dụng với HI5321, HI5521 và HI5522
Xuất xứ sản phẩm	Romania

3. Chức năng, nguyên lý hoạt động và ứng dụng của HI76312

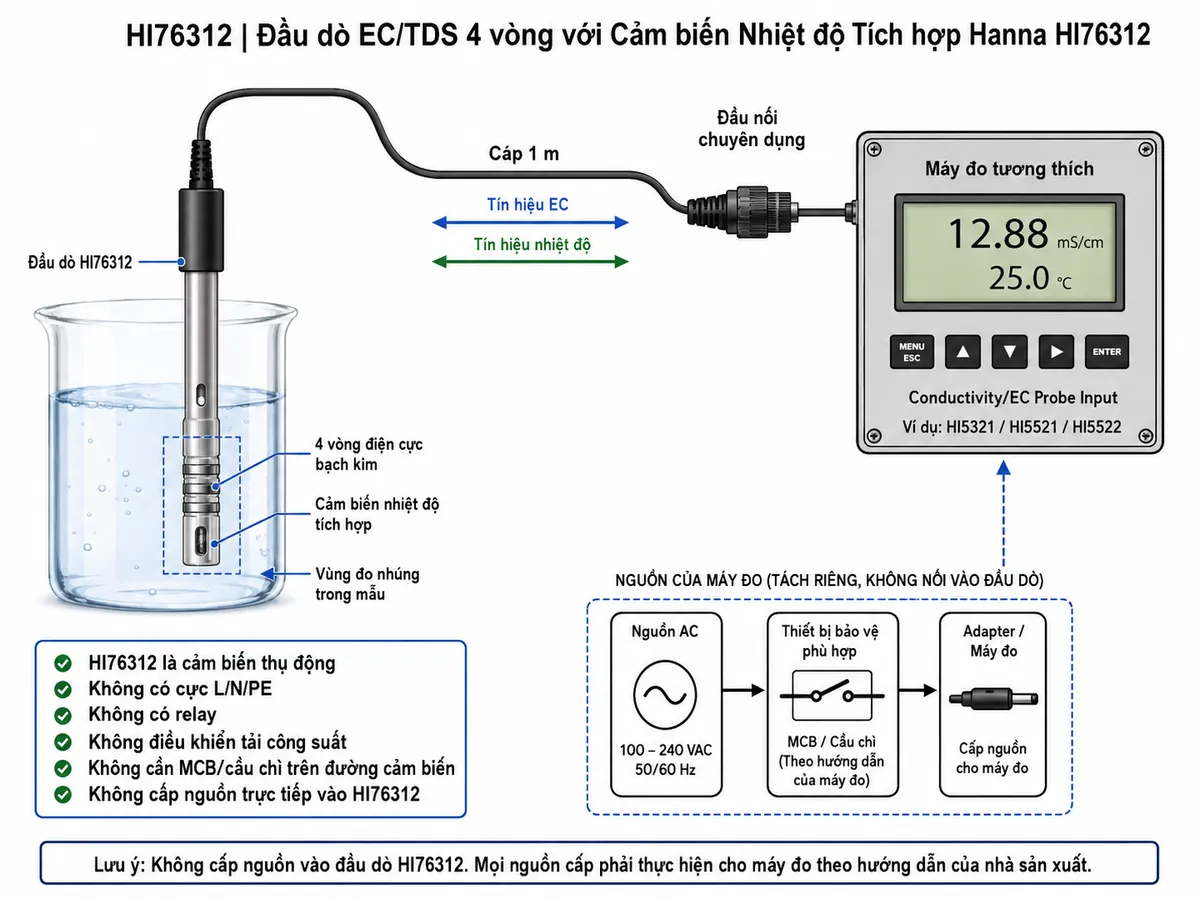

Kết nối HI76312 với máy đo

Đầu dò EC/TDS Hanna HI76312 là cảm biến đo lường, không phải thiết bị đóng cắt hoặc điều khiển tải điện. Đầu dò được kết nối bằng cáp của nó tới ngõ đầu dò conductivity/EC chuyên dụng trên máy đo Hanna tương thích. Không cấp nguồn AC 110/230 V hoặc nguồn DC bên ngoài trực tiếp vào các điện cực của HI76312.

Phần nguồn điện, bộ chuyển đổi nguồn và thiết bị bảo vệ chỉ áp dụng cho máy đo theo đúng hướng dẫn của model máy đang sử dụng. HI76312 không có tiếp điểm relay, không điều khiển động cơ, van, contactor hay tải công suất nên không cần MCB, cầu chì hoặc thiết bị bảo vệ quá dòng riêng trên đường cảm biến.

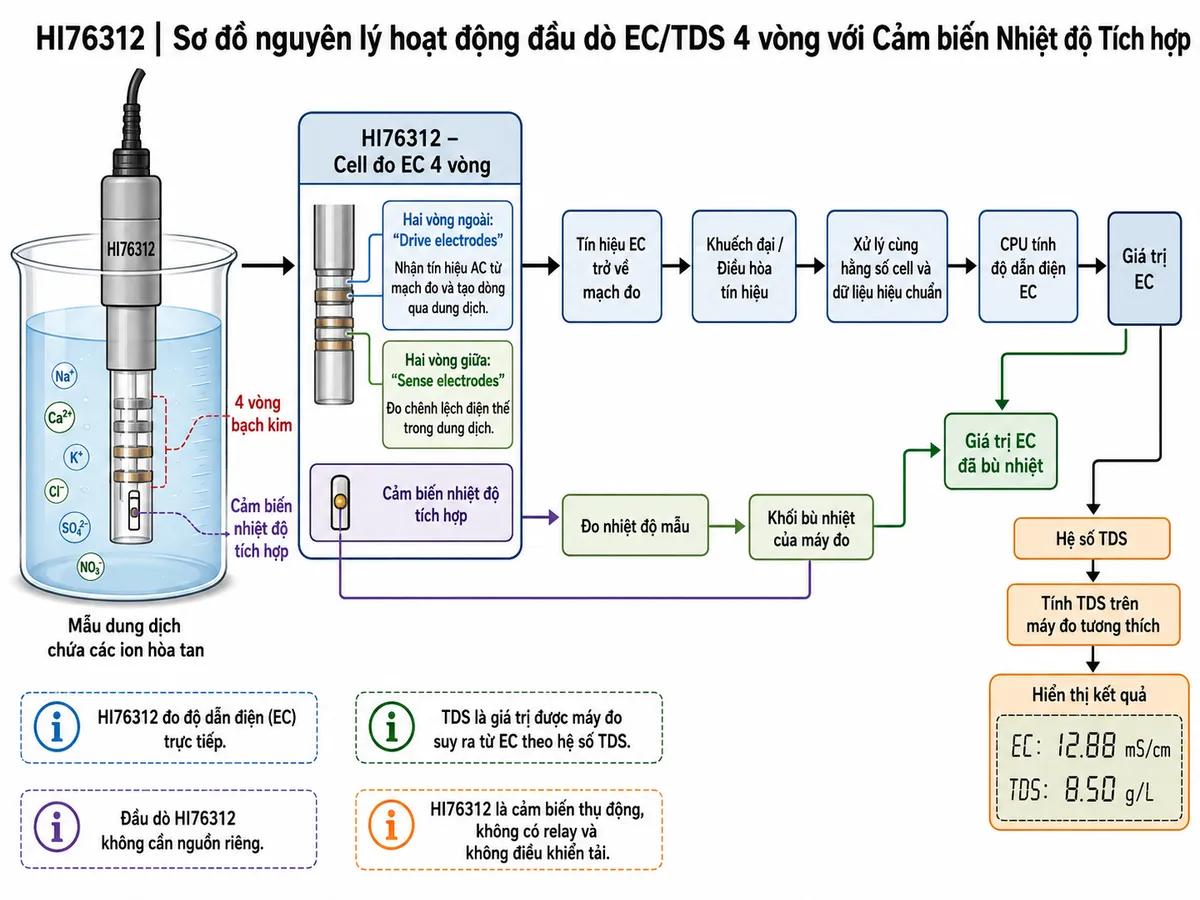

Nguyên lý đo độ dẫn điện bằng bốn vòng bạch kim

Trong đầu dò 4 vòng EC, hai vòng ngoài đảm nhiệm vai trò điện cực kích thích. Máy đo tạo tín hiệu điện xoay chiều qua cặp này để hình thành dòng điện trong dung dịch. Hai vòng nằm phía trong cảm nhận chênh lệch điện thế hình thành trong vùng đo. Từ mối quan hệ giữa dòng kích thích, điện áp cảm nhận và hằng số cell đã hiệu chuẩn, máy đo xác định độ dẫn điện EC của mẫu.

Việc tách điện cực kích thích khỏi điện cực cảm nhận giúp cấu trúc bốn vòng giảm ảnh hưởng của hiện tượng phân cực điện cực. Đây là một lợi thế quan trọng khi độ dẫn của các mẫu thay đổi đáng kể giữa các phép đo.

Vai trò của cảm biến nhiệt độ tích hợp

Độ dẫn điện của dung dịch phụ thuộc đáng kể vào nhiệt độ. Vì vậy, cảm biến nhiệt độ tích hợp trong HI76312 cung cấp giá trị nhiệt độ mẫu cho máy đo. Khi chế độ bù nhiệt tự động được lựa chọn, thiết bị đo sử dụng dữ liệu nhiệt độ cùng thuật toán bù nhiệt để quy đổi hoặc hiệu chỉnh giá trị EC theo điều kiện tham chiếu được thiết lập.

Cần lưu ý rằng phần xử lý và tính toán bù nhiệt diễn ra trong máy đo tương thích; HI76312 thực hiện chức năng cảm nhận EC và nhiệt độ chứ không phải một bộ điều khiển độc lập.

Từ EC đến TDS

TDS không phải là đại lượng được HI76312 đo trực tiếp theo phương pháp khối lượng. Đầu dò đo độ dẫn điện của dung dịch; sau đó máy đo tương thích có thể sử dụng hệ số TDS để chuyển đổi EC thành giá trị tổng chất rắn hòa tan ước tính. Vì hệ số chuyển đổi phụ thuộc thành phần ion của mẫu, người dùng cần thiết lập hệ số phù hợp với ứng dụng và tuân theo hướng dẫn của máy đo.

Ứng dụng điển hình

HI76312 phù hợp cho các hệ thống đo để bàn cần theo dõi độ dẫn điện EC, TDS và nhiệt độ của mẫu lỏng. Tùy máy đo kết hợp và phương pháp phân tích, đầu dò có thể được sử dụng trong kiểm tra chất lượng nước, phòng thí nghiệm, nghiên cứu, kiểm soát nguyên liệu hoặc dung dịch, ngành thực phẩm và đồ uống, sản xuất công nghiệp cũng như các ứng dụng cần đánh giá hàm lượng ion hòa tan thông qua độ dẫn điện.

Đối với phép đo bốn vòng, vùng điện cực và các lỗ thông của đầu dò cần được ngập đúng trong mẫu. Nên tránh để đầu dò quá sát thành hoặc đáy cốc, loại bỏ bọt khí mắc trong vùng cảm biến và chờ đầu dò đạt cân bằng nhiệt trước khi ghi nhận kết quả. Điện cực cũng cần được rửa giữa các mẫu và hiệu chuẩn bằng dung dịch chuẩn phù hợp theo quy trình của máy đo.

4. Cam kết và nơi mua Hanna HI76312

Khi lựa chọn Hanna HI76312 chính hãng, việc xác định đúng model và khả năng tương thích với máy đo hiện có là rất quan trọng. Một đầu dò đúng chuẩn giúp hệ thống khai thác đúng chức năng đo EC, TDS và bù nhiệt, đồng thời hạn chế rủi ro sử dụng nhầm cảm biến hoặc đầu nối không phù hợp.

Khách hàng có nhu cầu mua đầu dò EC/TDS 4 vòng Hanna HI76312 có thể liên hệ và đặt hàng chính hãng tại thietbicodien. Chúng tôi hỗ trợ kiểm tra model, đối chiếu thiết bị đo đang sử dụng và tư vấn lựa chọn đúng đầu dò Hanna theo yêu cầu ứng dụng.

Câu hỏi thường gặp (FAQ)

HI76312 dùng để đo thông số gì?

HI76312 trực tiếp cảm nhận độ dẫn điện EC và nhiệt độ của dung dịch. Khi kết nối với máy đo Hanna tương thích, giá trị EC có thể được thiết bị sử dụng để tính thêm TDS và các thông số liên quan tùy chức năng của máy.

HI76312 có thực sự đo TDS trực tiếp không?

Không theo nghĩa phép đo khối lượng trực tiếp. HI76312 đo độ dẫn điện EC; máy đo chuyển đổi giá trị EC sang TDS bằng hệ số TDS được thiết lập trong thiết bị.

Điểm khác biệt của đầu dò 4 vòng so với đầu dò EC 2 điện cực là gì?

Đầu dò bốn vòng tách cặp điện cực tạo dòng khỏi cặp điện cực cảm nhận điện áp. Cấu trúc này giúp giảm ảnh hưởng phân cực và phù hợp hơn khi cần làm việc trên dải độ dẫn thay đổi rộng.

Cảm biến nhiệt độ trong HI76312 có tác dụng gì?

Cảm biến nhiệt độ tích hợp đo nhiệt độ của mẫu và gửi dữ liệu về máy đo. Máy đo có thể sử dụng giá trị này để thực hiện bù nhiệt tự động cho phép đo độ dẫn điện khi được cấu hình phù hợp.

HI76312 có cần cấp nguồn riêng không?

Không. Đây là đầu dò cảm biến kết nối trực tiếp với ngõ conductivity của máy đo tương thích. Không được đấu nguồn AC hoặc nguồn DC bên ngoài trực tiếp vào HI76312.

HI76312 có thể dùng với máy đo Hanna nào?

Hanna thiết kế HI76312 cho các máy đo để bàn tương thích thuộc nhóm HI5000. Tài liệu hãng sử dụng đầu dò này với các model như HI5321, HI5521 và HI5522. Trước khi thay đầu dò cho một model khác, nên kiểm tra chính xác cổng kết nối và danh mục phụ kiện tương thích của máy.

Có cần lưu ý gì khi nhúng HI76312 vào mẫu?

Cần nhúng đầy đủ vùng bốn vòng và các lỗ thông liên quan vào dung dịch, tránh bọt khí mắc trong vùng đo, giữ đầu dò cách thành cốc một khoảng phù hợp và chờ nhiệt độ ổn định trước khi lấy kết quả. Các yếu tố này đặc biệt quan trọng với đầu dò EC bốn vòng.

HI76312 có thể điều khiển relay, van hoặc tải điện không?

Không. HI76312 chỉ là đầu dò đo EC/TDS và nhiệt độ. Sản phẩm không có relay, không có ngõ ra điều khiển tải và không thay thế bộ điều khiển quá trình hoặc thiết bị đóng cắt điện.
