HI1285-8 | Điện Cực pH/EC/TDS Cho GroLine HI981420 Hanna HI1285-8

1. Giới thiệu HI1285-8 | Điện Cực pH/EC/TDS Cho GroLine HI981420 Hanna HI1285-8

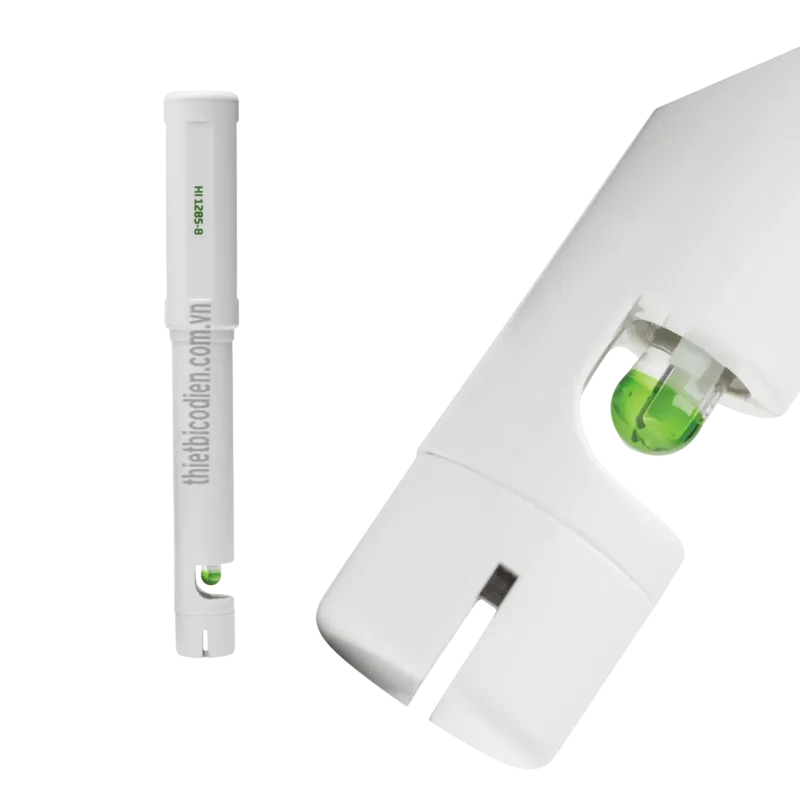

HI1285-8 | Điện Cực pH/EC/TDS Cho GroLine HI981420 Hanna HI1285-8 là đầu dò đa thông số được thiết kế chuyên dụng để làm việc với bộ giám sát dinh dưỡng thủy canh HI981420 GroLine. Chỉ với một đầu dò, hệ thống có thể theo dõi đồng thời pH, độ dẫn điện EC/TDS và nhiệt độ của dung dịch dinh dưỡng, giúp đơn giản hóa việc lắp đặt và quản lý các thông số quan trọng trong hệ thống trồng cây không đất.

Theo tài liệu chính hãng Hanna, HI1285-8 tích hợp điện cực pH có tiền khuếch đại, cảm biến EC/TDS kiểu amperometric hai chân thép không gỉ và cảm biến nhiệt độ trong cùng một thân polypropylene. Đầu dò kết nối với HI981420 bằng đầu nối DIN và được Hanna định hướng cho việc giám sát liên tục dung dịch dinh dưỡng trong thủy canh, nhà kính và các hệ thống trồng cây sử dụng dung dịch phân bón.

Hanna Instruments là thương hiệu thiết bị đo phân tích có lịch sử bắt đầu từ năm 1978 tại Ý, phát triển các giải pháp đo pH, độ dẫn điện, TDS, nhiệt độ và nhiều chỉ tiêu phân tích khác. Theo thông tin sản phẩm được cung cấp, model HI1285-8 có xuất xứ Romania.

Nội dung kỹ thuật của bài được đối chiếu với trang sản phẩm HI1285-8, tài liệu hướng dẫn HI981420/HI981421 và thông tin kỹ thuật công bố bởi Hanna Instruments nhằm hạn chế tối đa việc suy diễn thông số không có trong tài liệu của hãng.

2. Ưu điểm và tính năng nổi bật của Hanna HI1285-8

Một đầu dò tích hợp nhiều phép đo

Ưu điểm nổi bật của Hanna HI1285-8 là tích hợp ba nhóm cảm biến trong một thân đầu dò. Người vận hành không cần bố trí riêng từng điện cực cho pH, EC và nhiệt độ, nhờ đó hệ thống đo gọn hơn và thuận tiện khi lắp vào bồn chứa dung dịch dinh dưỡng.

• Đo pH và EC/TDS đồng thời bằng các phần tử cảm biến tích hợp trong cùng đầu dò.
• Cảm biến nhiệt độ tích hợp cung cấp dữ liệu phục vụ bù nhiệt độ cho phép đo pH và EC/TDS trên hệ thống HI981420.
• Điện cực pH có mạch tiền khuếch đại tích hợp, giúp giảm ảnh hưởng của nhiễu điện lên tín hiệu pH trở kháng cao.
• Thiết kế đặc biệt phù hợp môi trường có motor, bơm tuần hoàn và các thiết bị điện thường gặp trong nhà kính, nơi có thể phát sinh nhiễu điện.
• Phần tham chiếu pH sử dụng junction vải có thể làm mới; khi junction bị bẩn và tín hiệu trở nên không ổn định, phần vải có thể được kéo ra để tạo bề mặt junction mới.
• Cảm biến EC/TDS sử dụng hai chân thép không gỉ theo nguyên lý amperometric.
• Thân polypropylene bền, thích hợp cho môi trường trồng cây và dung dịch phân bón.
• Kết nối DIN giúp ghép trực tiếp với GroLine HI981420 theo cấu hình do Hanna thiết kế.

Đặc tính kỹ thuật chính đã được Hanna công bố cho đầu dò

Đặc tính	Thông tin
Model	HI1285-8
Thông số cảm biến	pH, EC/TDS và nhiệt độ
Cấu trúc điện cực pH	Điện cực pH tiền khuếch đại, junction tham chiếu đơn dạng vải, điện giải gel
Cảm biến EC/TDS	Cảm biến amperometric hai chân thép không gỉ
Cảm biến nhiệt độ	Tích hợp trong đầu dò
Vật liệu thân	Polypropylene
Kiểu kết nối	DIN
Chiều dài cáp	2 m
Thiết bị tương thích được khuyến nghị	HI981420 GroLine Monitor
Ứng dụng chính	Giám sát dung dịch dinh dưỡng thủy canh và môi trường trồng cây

3. Chức năng, nguyên lý hoạt động và ứng dụng của HI1285-8

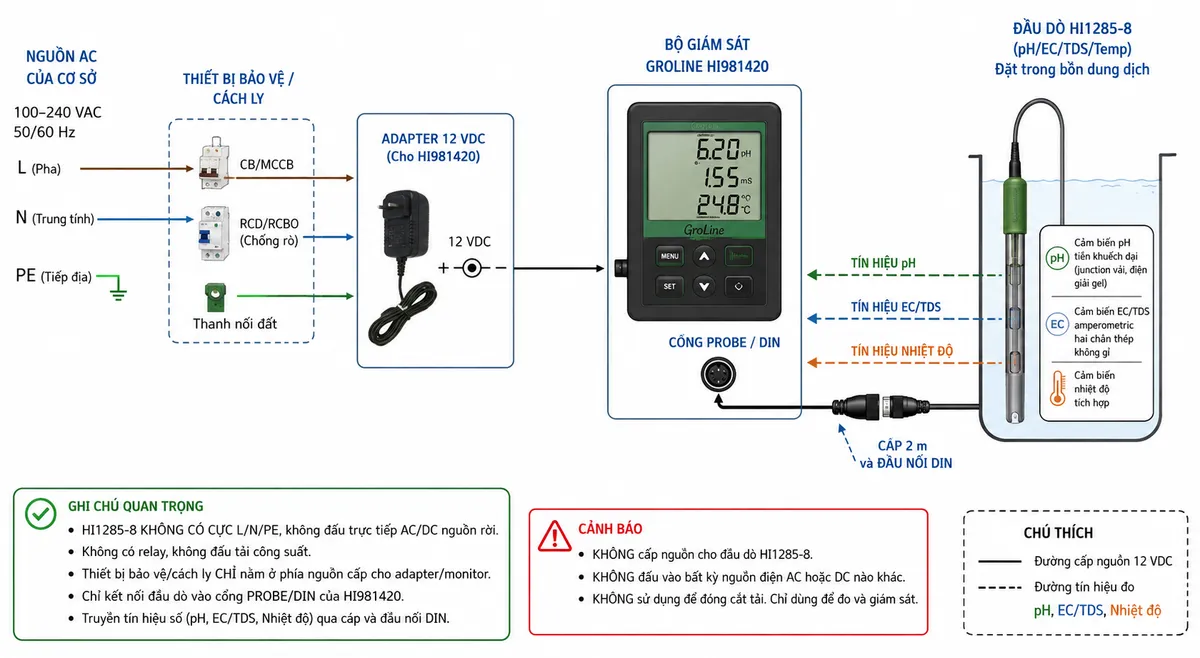

Kết nối HI1285-8 với GroLine HI981420

HI1285-8 kết nối trực tiếp với HI981420 bằng đầu nối DIN. Đây là đầu dò đo lường, không phải thiết bị đóng cắt công suất và không được cấp điện lưới trực tiếp. Người lắp đặt chỉ cần đưa đầu nối DIN của đầu dò vào đúng cổng probe tương ứng trên HI981420 theo hướng dẫn của Hanna.

Nguồn điện được cấp cho bộ HI981420 thông qua adapter DC của máy. Vì vậy, không đấu nguồn AC 110/220/230 V, dây L, N hoặc PE trực tiếp vào HI1285-8 và cũng không đấu tải điện như bơm, van, contactor hay điện trở gia nhiệt lên đường dây của đầu dò. Nếu hệ thống sử dụng nguồn AC để cấp cho adapter của monitor, các thiết bị bảo vệ và cách ly phía AC phải được lựa chọn theo tiêu chuẩn điện của công trình; chúng không nằm trên đường tín hiệu DIN của HI1285-8.

Hanna công bố kiểu kết nối DIN nhưng không cung cấp pinout phục vụ việc người dùng tự đấu từng chân trong các tài liệu được đối chiếu. Vì vậy, nên sử dụng nguyên cáp và đầu nối của đầu dò, không tự cắt cáp hoặc suy đoán chức năng từng chân.

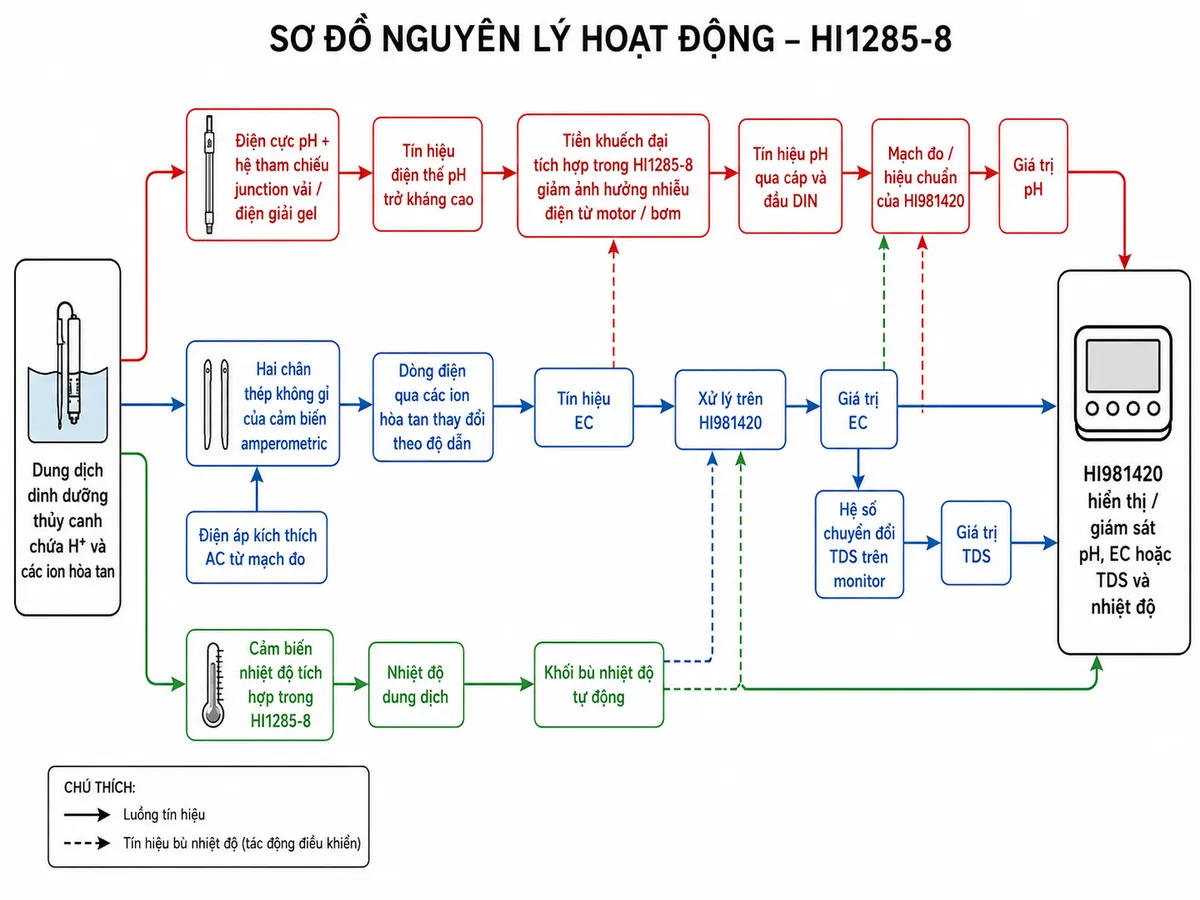

Nguyên lý đo pH

Phần pH của HI1285-8 sử dụng điện cực có tiền khuếch đại. Khi đầu cảm biến tiếp xúc với dung dịch, hệ điện cực pH và tham chiếu hình thành tín hiệu điện thế phụ thuộc vào hoạt độ ion hydro của mẫu. Đây là tín hiệu có trở kháng cao nên dễ chịu tác động bởi nhiễu điện nếu đường truyền không được xử lý thích hợp.

Mạch khuếch đại được tích hợp ngay trong đầu dò giúp giảm ảnh hưởng của nhiễu phát sinh từ các thiết bị như bơm tuần hoàn hoặc motor thường có trong hệ thống nhà kính. Tín hiệu sau đó được truyền qua cáp DIN về HI981420 để xử lý, hiệu chuẩn và hiển thị giá trị pH.

Phần tham chiếu sử dụng junction vải có thể làm mới. Junction cho phép sự trao đổi ion giữa điện giải gel bên trong và dung dịch đang đo. Khi khu vực junction bị bám bẩn làm kết quả trôi hoặc phản hồi không ổn định, phần vải có thể được kéo ra để lộ bề mặt mới, hỗ trợ kéo dài thời gian sử dụng của điện cực.

Nguyên lý đo EC và TDS

Đối với độ dẫn điện, cảm biến EC amperometric hai chân thép không gỉ tiếp xúc trực tiếp với dung dịch chứa các ion hòa tan. Hệ thống đo đặt một điện áp xoay chiều lên cảm biến; dòng điện truyền qua dung dịch giữa hai chân phụ thuộc vào khả năng dẫn điện của dung dịch.

Khi nồng độ các ion hòa tan thay đổi, đáp ứng dòng điện của cell cũng thay đổi. HI981420 xử lý đáp ứng này để xác định EC. Khi thiết bị được đặt ở chế độ TDS, giá trị TDS được suy ra từ phép đo EC theo hệ số chuyển đổi TDS được thiết lập trên monitor; vì vậy EC và TDS không phải là hai cảm biến độc lập trong HI1285-8.

Vai trò của cảm biến nhiệt độ

Nhiệt độ có ảnh hưởng đáng kể đến cả phép đo pH và độ dẫn. Cảm biến nhiệt độ tích hợp của HI1285-8 cung cấp liên tục nhiệt độ dung dịch cho HI981420, từ đó hệ thống thực hiện bù nhiệt độ tự động theo thuật toán tương ứng của từng phép đo.

Việc tích hợp cảm biến nhiệt độ tại cùng vị trí với điện cực pH và cell EC giúp monitor có được thông tin nhiệt độ của chính mẫu đang được đo, đặc biệt hữu ích khi nhiệt độ dung dịch dinh dưỡng thay đổi do tuần hoàn nước, môi trường nhà kính hoặc quá trình vận hành.

Ứng dụng trong hệ thống thủy canh và nhà kính

Điện cực pH/EC/TDS Hanna HI1285-8 được phát triển đặc biệt cho việc theo dõi dung dịch dinh dưỡng. Khi kết hợp với HI981420, đầu dò phù hợp cho hệ thống cần quan sát liên tục sự thay đổi của độ axit/kiềm, hàm lượng ion hòa tan biểu thị qua EC/TDS và nhiệt độ dung dịch.

• Giám sát bồn dinh dưỡng trong hệ thống thủy canh.
• Theo dõi dung dịch trong nhà kính và khu vực trồng cây sử dụng phân bón hòa tan.
• Hỗ trợ vận hành các hệ thống tuần hoàn dung dịch dinh dưỡng.
• Theo dõi pH, EC/TDS và nhiệt độ để người vận hành phát hiện sớm sự thay đổi của dung dịch.
• Phù hợp cho hệ thống GroLine HI981420 cần một đầu dò đa thông số lắp trực tiếp trong bồn mẫu.

Lưu ý sử dụng và bảo dưỡng

Để duy trì chất lượng phép đo, phần bóng pH cần được giữ ẩm khi bảo quản. Hanna khuyến nghị sử dụng nắp bảo vệ và dung dịch bảo quản điện cực phù hợp; nếu bóng pH hoặc junction bị khô, cần phục hồi theo hướng dẫn trong tài liệu của hãng trước khi hiệu chuẩn và đo.

Trước khi hiệu chuẩn, nên rửa đầu dò bằng nước tinh khiết để tránh kéo theo dung dịch bảo quản hoặc dung dịch từ mẫu trước sang dung dịch chuẩn. Đối với HI1285-8, đầu cảm biến cần được ngập đủ trong mẫu để các phần tử pH, EC/TDS và nhiệt độ đều tiếp xúc đúng với dung dịch.

Không nên để đầu dò va đập vào thành bồn hoặc bề mặt cứng vì bộ phận cảm biến pH có thể bị hư hỏng. Khi kết quả pH trở nên trôi hoặc không ổn định do junction bám bẩn, cấu trúc junction vải có thể được làm mới theo hướng dẫn của Hanna thay vì tự ý tháo rời toàn bộ đầu dò.

4. Cam kết và nơi mua Hanna HI1285-8 chính hãng

Khi lựa chọn HI1285-8 chính hãng Hanna, điều quan trọng là xác định đúng model tương thích với HI981420, đúng kiểu đầu nối DIN và đúng cấu hình đầu dò dành cho hệ thống GroLine. Việc sử dụng đúng phụ kiện giúp đảm bảo khả năng kết nối, hiệu chuẩn và đo đồng bộ giữa đầu dò với monitor.

Khách hàng có nhu cầu mua Điện Cực pH/EC/TDS Cho GroLine HI981420 Hanna HI1285-8 có thể liên hệ thietbicodien để được tư vấn lựa chọn đúng model, kiểm tra khả năng tương thích với thiết bị đang sử dụng và đặt mua sản phẩm chính hãng phù hợp cho hệ thống đo dung dịch dinh dưỡng.

Câu hỏi thường gặp (FAQ)

HI1285-8 đo được những thông số nào?

HI1285-8 tích hợp các phần tử dùng để đo pH, EC/TDS và nhiệt độ trong cùng một đầu dò. Khi kết nối với HI981420, monitor xử lý và hiển thị các thông số tương ứng của dung dịch.

HI1285-8 có dùng được với Hanna HI981420 không?

Có. Hanna xác định HI1285-8 là đầu dò dành cho GroLine HI981420 và sử dụng đầu nối DIN để kết nối với monitor.

HI1285-8 có cảm biến EC và TDS riêng biệt không?

Không. EC/TDS sử dụng chung cảm biến amperometric hai chân thép không gỉ. Cảm biến xác định độ dẫn điện EC từ đáp ứng điện của dung dịch; trên HI981420, TDS được tính từ EC theo hệ số chuyển đổi TDS được lựa chọn.

Tại sao điện cực pH của HI1285-8 có bộ tiền khuếch đại?

Tín hiệu pH có trở kháng cao và dễ bị ảnh hưởng bởi nhiễu điện. Tiền khuếch đại tích hợp giúp giảm tác động của nhiễu từ những thiết bị như motor và bơm tuần hoàn thường xuất hiện trong hệ thống nhà kính hoặc thủy canh.

Junction vải có thể làm mới của HI1285-8 có tác dụng gì?

Junction tạo đường trao đổi ion giữa điện giải tham chiếu bên trong và dung dịch mẫu. Khi phần junction bên ngoài bị bám bẩn khiến kết quả pH trôi hoặc không ổn định, junction vải có thể được kéo ra để lộ bề mặt mới, hỗ trợ phục hồi khả năng tiếp xúc và kéo dài thời gian sử dụng.

Cảm biến nhiệt độ trong HI1285-8 dùng để làm gì?

Cảm biến nhiệt độ tích hợp đo nhiệt độ của chính dung dịch đang được kiểm tra. Dữ liệu này được HI981420 sử dụng cho bù nhiệt độ của phép đo pH và EC/TDS, đồng thời cung cấp giá trị nhiệt độ cho người vận hành theo dõi.

Có thể cấp trực tiếp nguồn 220 V hoặc 230 V vào HI1285-8 không?

Không. HI1285-8 không phải thiết bị nhận nguồn điện lưới trực tiếp. Đầu dò kết nối với HI981420 thông qua đầu DIN. Nguồn cấp được đưa vào monitor qua adapter DC phù hợp; tuyệt đối không đấu điện lưới AC vào dây hoặc đầu nối của probe.

HI1285-8 có thể điều khiển trực tiếp bơm hoặc van châm dinh dưỡng không?

Không. HI1285-8 là đầu dò cảm biến dùng để cung cấp dữ liệu pH, EC/TDS và nhiệt độ cho thiết bị đo. Nó không phải relay, contactor hay bộ đóng cắt tải công suất, vì vậy không đấu trực tiếp bơm, van điện hoặc thiết bị gia nhiệt vào đầu dò.
