HI7698194-3 | Cảm Biến Độ Dẫn (EC) dùng cho Máy Đo Đa Chỉ Tiêu HI9819x Hanna HI7698194-3

HI7698194-3 | Cảm Biến Độ Dẫn EC dùng cho Máy Đo Đa Chỉ Tiêu HI9819x Hanna

HI7698194-3 là cảm biến thay thế dùng để đo độ dẫn điện EC trong hệ thống đầu dò đa chỉ tiêu của Hanna Instruments. Theo tài liệu chính thức của Hanna, cảm biến sử dụng cấu trúc bốn vòng điện cực, được thiết kế cho các đầu dò đa thông số tương thích và có thể thay thế trực tiếp tại hiện trường. Model này đặc biệt phù hợp khi cần khôi phục chức năng EC cho hệ thống HI98194 hoặc HI98195 mà không phải thay toàn bộ cụm đầu dò.

Hanna Instruments bắt đầu hoạt động từ năm 1978 tại Ý và phát triển thành thương hiệu chuyên về thiết bị phân tích chất lượng nước, phòng thí nghiệm và đo lường hiện trường. Hanna cho biết các sản phẩm của hãng được sản xuất tại nhiều cơ sở, trong đó có Romania; đối với sản phẩm đang giới thiệu, thông tin hàng hóa được cung cấp xác định xuất xứ Romania.

Ưu điểm và tính năng nổi bật của HI7698194-3

Điểm đáng chú ý của cảm biến EC Hanna HI7698194-3 là thiết kế chuyên dụng cho đầu dò đa cảm biến, giúp việc bảo trì thuận tiện hơn so với phải thay nguyên bộ probe. Cảm biến được mã hóa màu để nhận diện đúng vị trí lắp và sử dụng kiểu kết nối vặn thay thế tại hiện trường.

Đặc tính	Thông tin đã xác minh
Model	HI7698194-3
Loại sản phẩm	Cảm biến độ dẫn điện EC thay thế cho đầu dò đa chỉ tiêu Hanna
Nguyên lý điện cực	Thiết kế conductivity bốn vòng
Vật liệu điện cực	Thép không gỉ AISI 316
Vật liệu thân cảm biến	ABS
Đặc điểm thiết kế	Giảm ảnh hưởng phân cực và ảnh hưởng do lớp bám trên bề mặt điện cực
Nhận diện khi lắp	Mã hóa màu theo vị trí cổng cảm biến trên đầu dò
Kiểu thay thế	Cảm biến thay thế tại hiện trường, kết nối dạng vặn vào đầu dò tương thích
Hệ thống tương thích được Hanna xác nhận	HI98194 với đầu dò HI7698194; HI98195 với đầu dò HI7698195
Vị trí trên HI7698194	Connector 3 dành cho cảm biến conductivity HI7698194-3
Vị trí trên HI7698195	Connector 2 dành cho cảm biến conductivity HI7698194-3
Bù nhiệt độ	Được hệ thống thực hiện nhờ cảm biến nhiệt độ tích hợp trong đầu dò đa chỉ tiêu
Chuẩn bị trước khi sử dụng	Bản thân cảm biến EC không cần hydrat hóa trước khi sử dụng; cần giữ vùng điện cực sạch và hiệu chuẩn hệ thống theo hướng dẫn của máy

Thiết kế bốn vòng thép không gỉ AISI 316 là ưu điểm quan trọng của HI7698194-3. Theo Hanna, cấu trúc này giúp giảm ảnh hưởng của hiện tượng phân cực và lớp phủ trên bề mặt điện cực, đồng thời phù hợp với việc đo EC trên dải nồng độ ion rộng hơn so với nhiều cấu trúc điện cực đơn giản.

Thân ABS bao quanh vùng điện cực giúp tăng độ bền cho sử dụng thực địa. Việc mã hóa màu và thiết kế cảm biến tháo lắp được cũng giúp kỹ thuật viên nhận biết đúng vị trí, thuận tiện khi kiểm tra hoặc thay thế module EC.

Chức năng, nguyên lý hoạt động và ứng dụng của HI7698194-3

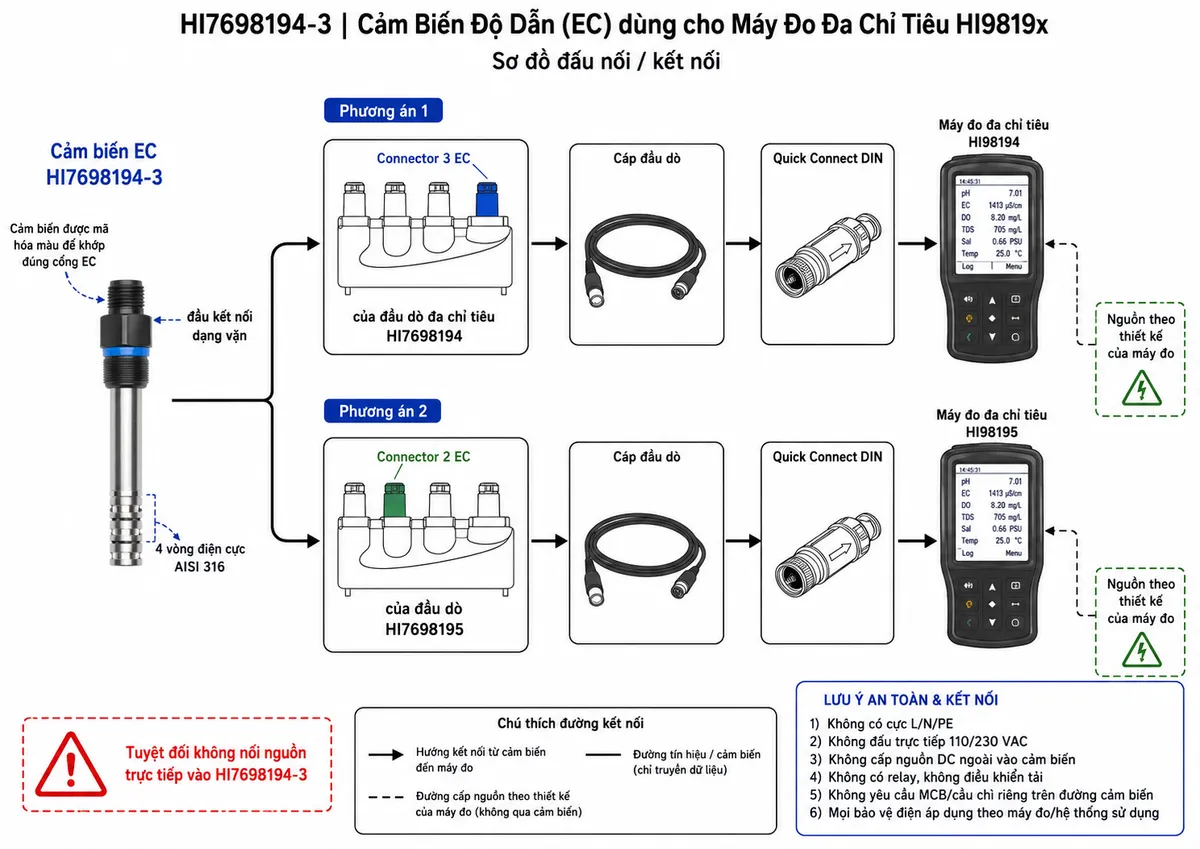

Kết nối HI7698194-3 với hệ thống đo đa chỉ tiêu

HI7698194-3 không phải một máy đo EC độc lập. Cảm biến được lắp vào cổng EC chuyên dụng trên đầu dò đa chỉ tiêu tương thích. Với hệ HI98194, Hanna quy định HI7698194-3 lắp tại connector 3 của đầu dò HI7698194. Đối với HI98195, cảm biến này được sử dụng trên đầu dò HI7698195. Sau đó đầu dò đa chỉ tiêu mới kết nối với máy đo thông qua đầu nối Quick Connect DIN của hệ thống.

Do đó, người dùng không đấu L/N/PE, nguồn AC hoặc tải công suất trực tiếp vào HI7698194-3. Đây là module cảm biến nằm trong chuỗi đo của đầu dò đa thông số; nguồn hoạt động và xử lý tín hiệu thuộc hệ máy đo/đầu dò tương thích. Không có relay điều khiển tải và không cần bố trí MCB hoặc cầu chì riêng trên đường cảm biến EC.

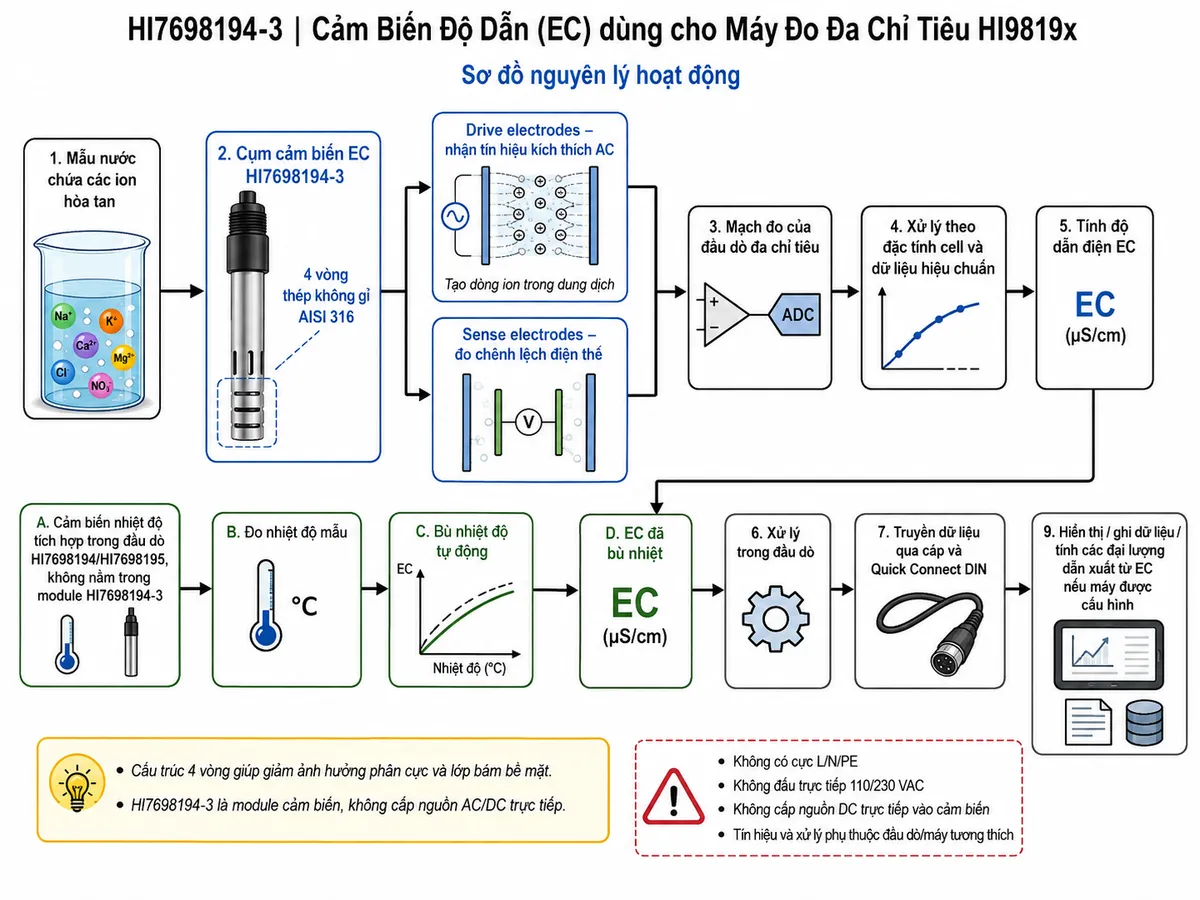

Nguyên lý đo độ dẫn điện EC

Độ dẫn điện phản ánh khả năng dẫn dòng của dung dịch nhờ các ion hòa tan. Khi HI7698194-3 được nhúng trong mẫu cùng đầu dò tương thích, hệ thống đo sử dụng cụm điện cực bốn vòng để xác định đáp ứng điện của dung dịch.

Với nguyên lý conductivity bốn vòng, tín hiệu xoay chiều được áp dụng lên hai điện cực kích thích phía ngoài để tạo dòng điện qua dung dịch. Hai điện cực cảm nhận phía trong theo dõi độ sụt điện thế hình thành trong môi trường mẫu. Từ quan hệ giữa dòng kích thích, điện thế đo được và đặc tính cell, hệ thống xác định giá trị EC của dung dịch. Cách bố trí bốn vòng giúp hạn chế ảnh hưởng phân cực tại điện cực so với cấu trúc hai điện cực trong nhiều điều kiện đo.

Điểm cần phân biệt là cảm biến nhiệt độ phục vụ bù nhiệt không nằm trong chính module HI7698194-3. Hanna tích hợp cảm biến nhiệt độ trong cụm đầu dò đa chỉ tiêu; dữ liệu nhiệt độ được hệ thống sử dụng để thực hiện bù nhiệt độ tự động cho phép đo conductivity.

Ứng dụng thực tế

Cảm biến độ dẫn dùng cho máy đo đa chỉ tiêu HI7698194-3 phù hợp với các công việc đo chất lượng nước hiện trường khi người sử dụng đã có hệ HI98194 hoặc HI98195 và cần thay thế module EC bị xuống cấp, hư hỏng hoặc đến kỳ bảo trì. Cấu trúc module rời giúp duy trì hệ thống đo mà không cần thay toàn bộ đầu dò.

• Đo và theo dõi độ dẫn điện trong khảo sát chất lượng nước.
• Đo EC đồng thời với các thông số khác trên hệ thống đa chỉ tiêu tương thích.
• Phục vụ lấy mẫu và khảo sát hiện trường cần thiết bị gọn, nhiều thông số trên cùng một đầu dò.
• Thay thế cảm biến EC trong đầu dò HI7698194 của hệ HI98194.
• Thay thế cảm biến EC trong đầu dò HI7698195 của hệ HI98195.
• Hỗ trợ các phép tính liên quan đến EC mà máy đo tương thích cung cấp sau khi hệ thống đã được cấu hình và hiệu chuẩn đúng.

Lưu ý khi lắp đặt và sử dụng

Trước khi mua thay thế, cần kiểm tra chính xác mã đầu dò đang sử dụng thay vì chỉ dựa vào tên dòng máy HI9819x. Tài liệu Hanna xác nhận HI7698194-3 dùng với HI7698194 của HI98194 và HI7698195 của HI98195; không nên mặc định rằng mọi thiết bị có tên HI9819x đều sử dụng cùng cảm biến.

Khi lắp, cần đưa cảm biến vào đúng cổng EC theo mã màu và cơ cấu kết nối của đầu dò. Không tự đấu dây vào các tiếp điểm bên trong, không cấp điện áp ngoài vào cảm biến và không thay đổi đầu nối của module.

Theo hướng dẫn nhanh của Hanna cho HI98194, cảm biến EC không cần hydrat hóa trước khi sử dụng. Trước phép đo nên kiểm tra vùng điện cực, loại bỏ cặn hoặc vật liệu mắc kẹt bằng dụng cụ vệ sinh thích hợp và thực hiện hiệu chuẩn theo quy trình trên máy đo. Khi đo, đầu dò phải được nhúng sao cho vùng cảm biến conductivity và cảm biến nhiệt độ tiếp xúc đầy đủ với mẫu đại diện.

Cam kết và nơi mua HI7698194-3 chính hãng

Khi lựa chọn HI7698194-3 chính hãng Hanna, điều quan trọng là phải xác nhận đúng đầu dò, đúng máy đo đang sử dụng và đúng module EC cần thay thế. Việc chọn sai cảm biến hoặc nhầm giữa HI98194, HI98195 và các hệ đa chỉ tiêu khác có thể khiến module không phù hợp về cơ khí hoặc cấu hình hệ thống.

Khách hàng có nhu cầu mua cảm biến độ dẫn Hanna HI7698194-3 hãy liên hệ trực tiếp thietbicodien để được kiểm tra mã thiết bị, tư vấn khả năng tương thích và lựa chọn đúng sản phẩm chính hãng cho hệ thống đang sử dụng.

Câu hỏi thường gặp (FAQ)

HI7698194-3 là cảm biến gì?

HI7698194-3 là module cảm biến conductivity thay thế sử dụng nguyên lý điện cực bốn vòng, предназначен cho các đầu dò đa chỉ tiêu tương thích của Hanna. Điện cực được chế tạo bằng thép không gỉ AISI 316 và thân cảm biến bằng ABS.

HI7698194-3 có dùng trực tiếp với máy HI98194 không?

Không kết nối module này trực tiếp vào thân máy. HI7698194-3 được vặn vào connector 3 của đầu dò HI7698194; đầu dò HI7698194 sau đó mới nối với HI98194 qua Quick Connect DIN.

HI7698194-3 có dùng được cho HI98195 không?

Có. Hanna xác nhận đầu dò HI7698195 của HI98195 sử dụng HI7698194-3 làm cảm biến conductivity. Trên HI7698195, đây là cảm biến lắp tại cổng EC tương ứng của đầu dò.

HI7698194-3 có dùng cho tất cả máy HI9819x không?

Không nên hiểu theo cách đó. Khả năng tương thích phải dựa trên mã đầu dò và tài liệu của từng máy. Các hệ được xác nhận rõ trong tài liệu Hanna gồm HI98194 với probe HI7698194 và HI98195 với probe HI7698195. Một số model khác trong họ HI9819x có cấu hình thông số và đầu dò khác.

Vì sao HI7698194-3 sử dụng thiết kế bốn vòng?

Thiết kế cảm biến EC 4 vòng giúp giảm ảnh hưởng của hiện tượng phân cực và lớp bám trên điện cực, đồng thời thuận lợi cho việc đo trên khoảng nồng độ ion rộng. Hai điện cực ngoài tạo dòng qua dung dịch và hai điện cực trong cảm nhận độ sụt điện thế phục vụ tính toán conductivity.

HI7698194-3 có tích hợp cảm biến nhiệt độ không?

Không nên nhầm module EC với cảm biến nhiệt độ của hệ thống. Trong các đầu dò HI7698194 và HI7698195, cảm biến nhiệt độ được tích hợp ở cấp đầu dò và được dùng để thực hiện bù nhiệt cho phép đo conductivity.

Cảm biến HI7698194-3 có cần ngâm hydrat hóa trước khi đo không?

Không. Hướng dẫn Hanna cho hệ HI98194 nêu rằng cảm biến EC không cần hydrat hóa trước khi sử dụng. Tuy nhiên vùng điện cực phải sạch và hệ thống cần được hiệu chuẩn theo quy trình của máy đo trước khi thực hiện phép đo chính thức.

Có được cấp 24 VDC hoặc 220/230 VAC trực tiếp vào HI7698194-3 không?

Không. HI7698194-3 là module cảm biến được lắp vào đầu dò đa chỉ tiêu tương thích, không phải transmitter công nghiệp có terminal nguồn độc lập. Không đấu trực tiếp nguồn AC, nguồn DC ngoài, L/N/PE hoặc tải công suất vào cảm biến.

HI7698194-3 có trực tiếp đo TDS và độ mặn không?

Đại lượng cảm biến cung cấp nền tảng là độ dẫn điện EC. Trên các máy đa chỉ tiêu có chức năng phù hợp, giá trị EC có thể được bộ xử lý sử dụng để tính các thông số dẫn xuất như TDS hoặc độ mặn theo thuật toán và cấu hình của thiết bị; chúng không phải các cảm biến vật lý riêng nằm trong HI7698194-3.
